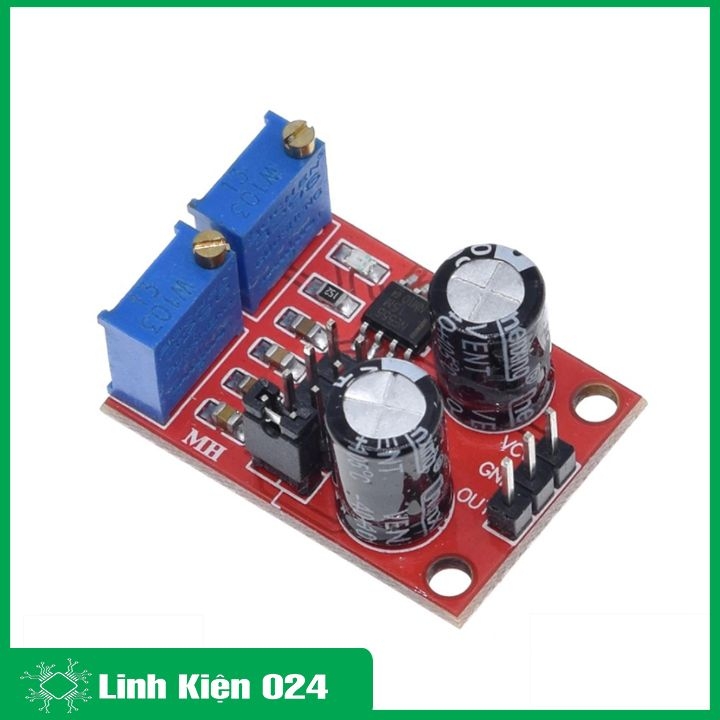

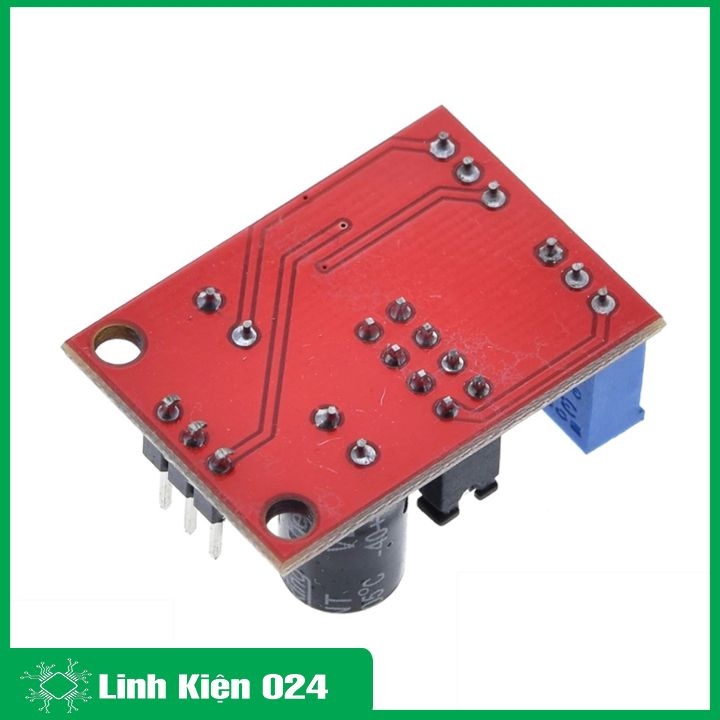

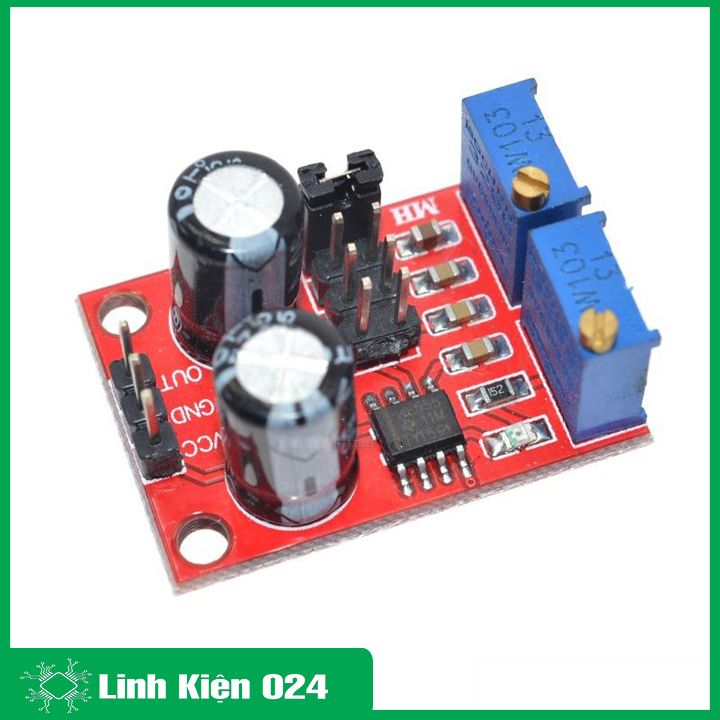

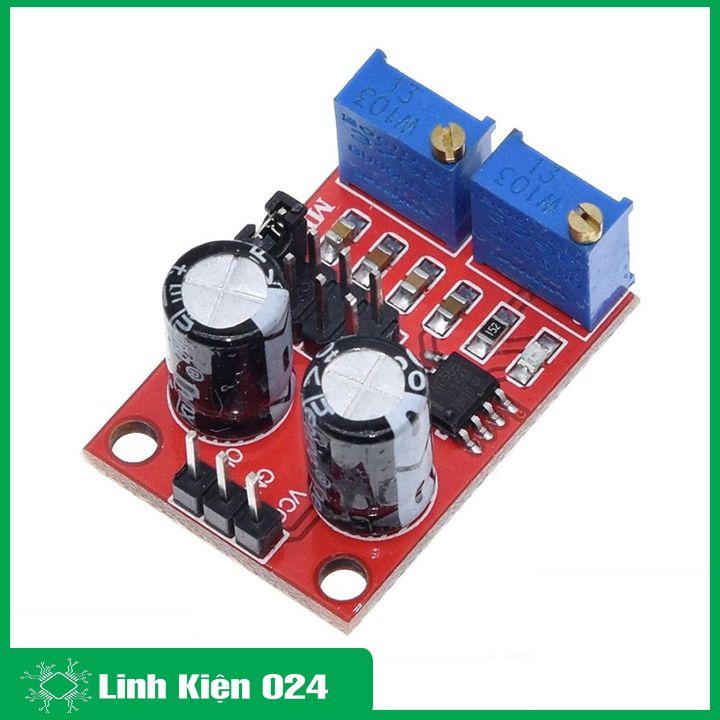

Module Tạo Xung NE555

Module Tạo Xung NE555

✔️ IC 555 là ic khá quen thuộc và được sử dụng phổ biến trong cách mạch điện tử, tao xung vuông, tạo dao động… IC 555 có rất nhiều ứng dụng trong thực tế, mạch điều khiển động cơ, mạch nháy, mạch trễ, …

Module Tạo Xung NE555

Thông Số Kỹ Thuật:

✔️ Điện áp hoạt động: 3V-15V

✔️ Kích thước PCB: 3cm * 2cm

✔️  IC : NE555

✔️ VCC: 3V-15V

✔️ GND: 0V

✔️ Out: Xung ra tín hiệu số (0 và 1)

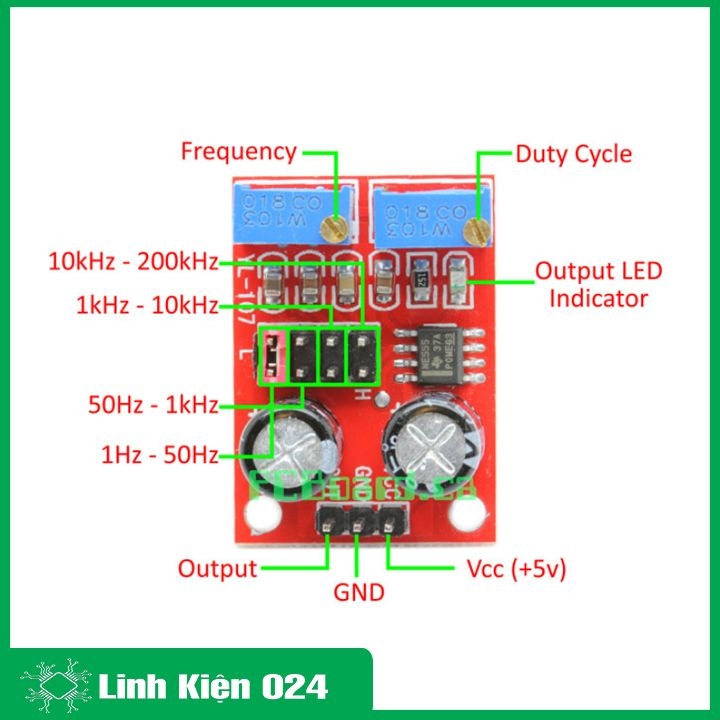

✔️ Led hiển thị tần số

✔️ Jump 1 : Chọn tần số 1Hz đến 50Hz

✔️ Jump2 : Chọn tần số 50Hz đến 1kHz

✔️ Jump3 : Chọn tần số 1kHz đến 10kHz

✔️ Jump4 : Chọn tần số 10kHz đến 200kHz

✔️ Biến trở trái chỉnh tần số, biến trở phải chỉnh chu kì

✔️ Led báo cùng tần số với chân out.

Module Tạo Xung NE555

Ứng dụng mạch điều chỉnh độ rộng xung ne555

✔️   Các mạch đèn nháy, mạch trễ, điều khiển động cơ DC

Nguyên lí hoạt đông:

✔️ Bằng cách điều chỉnh các biến trở tần số và chu kì, module 555 sẽ đưa ra các xung tương ứng để moto quay.
