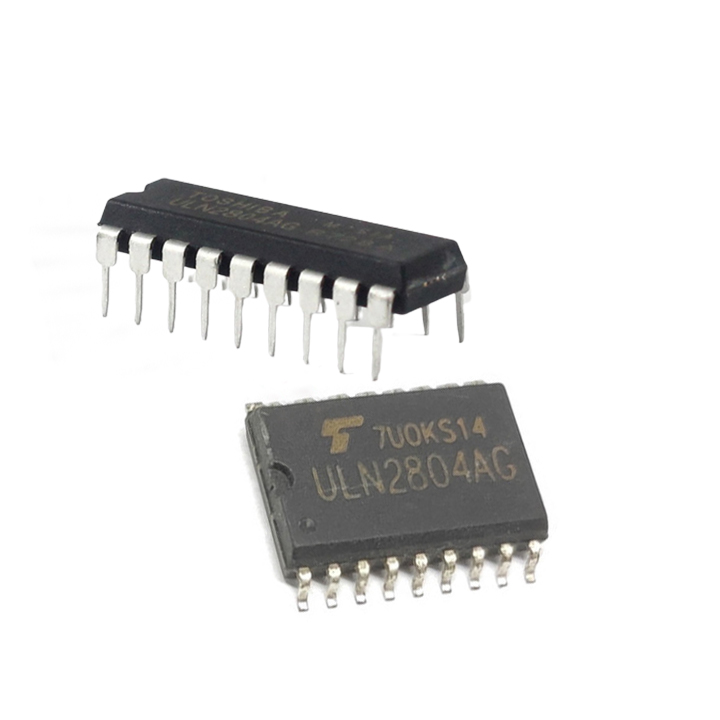

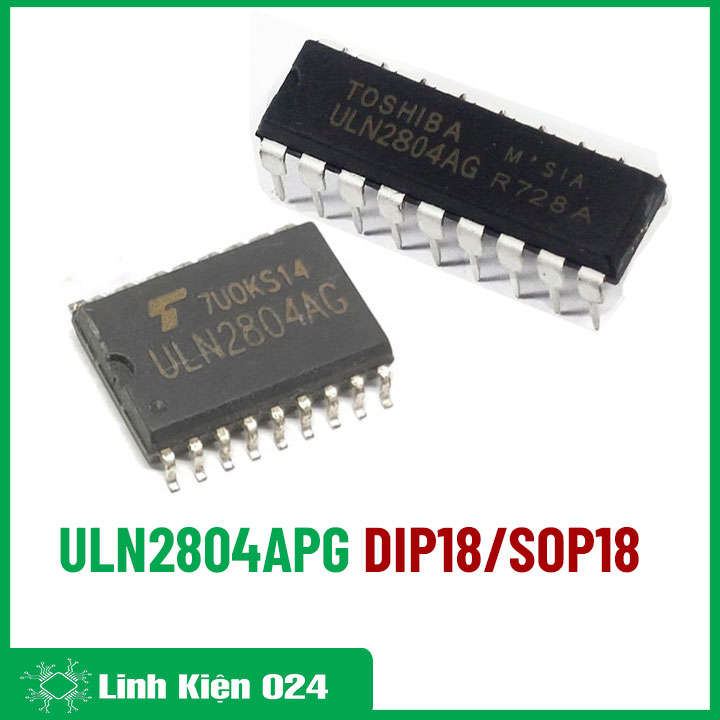

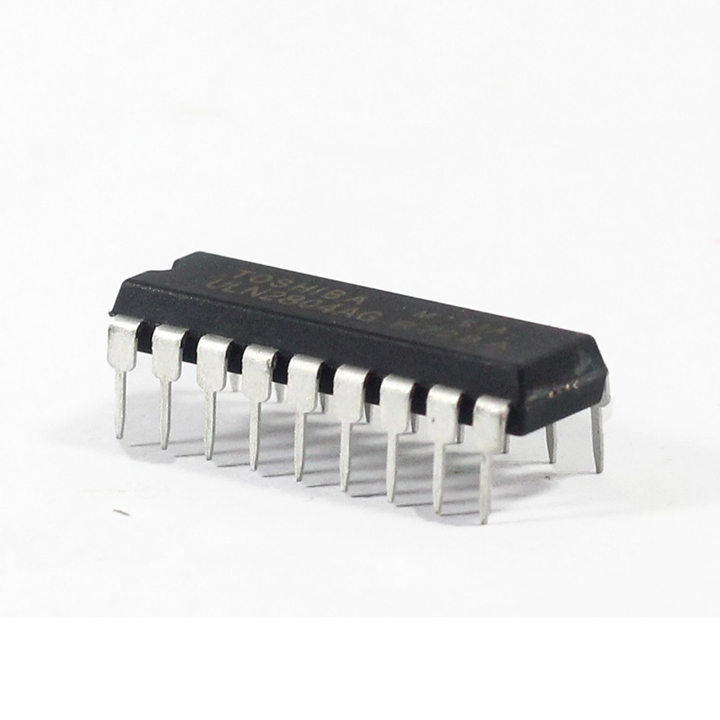

IC ULN2804APG DIP18 / SOP18

IC ULN2804APG Dip-18/SOP18

ULN2804APG là một loại IC driver transistor Darlington, dùng để điều khiển tải công suất cao từ tín hiệu logic nhỏ. Nó thường được dùng để điều khiển rơ-le, đèn LED, động cơ DC, thiết bị điện,...

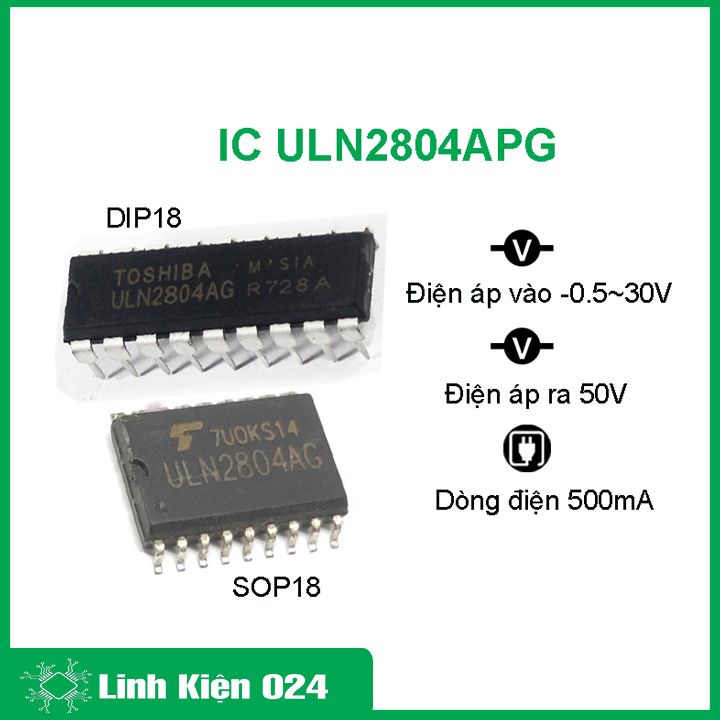

IC ULN2804APG Dip-18

Thông Số Kỹ Thuật

✔️ Điện áp đầu vào: −0.5~30V

✔️ Điện áp đâu ra duy trì: 50V

✔️ Dòng điện đầu ra đơn: 500mA

✔️ Nhiệt độ hoạt động: −40~85 °C

✔️ Tham khảo chi tiết Datasheet.

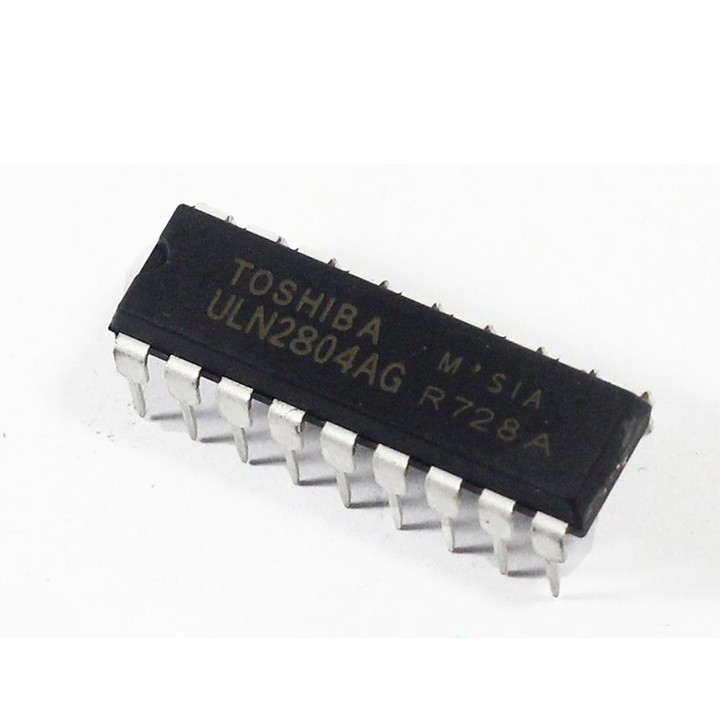

IC ULN2804APG DIP18

🔁 Chức năng chính:

➤ ULN2804APG gồm 8 cặp transistor Darlington NPN, mỗi cặp giúp khuếch đại dòng từ cổng điều khiển logic nhỏ (như vi điều khiển Arduino, STM32, v.v) để điều khiển tải dòng lớn hơn như:

➤ Rơ-le

➤ LED công suất

➤ Động cơ DC

➤ Van điện từ

➤ Bóng đèn nhỏ

➤ Quạt DC

🧠 Nguyên lý hoạt động:

➤ Khi bạn cấp tín hiệu HIGH vào 1 chân IN (ví dụ IN1), IC sẽ kích hoạt cặp Darlington, làm chân OUT1 nối xuống GND, cho phép dòng chạy qua tải.

➤ IC hoạt động theo kiểu “open collector”, nghĩa là mỗi ngõ ra nối được với nguồn dương ngoài (Vcc) và dòng sẽ đi từ Vcc qua tải → vào chân OUT của IC → xuống mass.

🎯 Ứng dụng phổ biến:

➤Dùng trong mạch Arduino để điều khiển rơ-le

➤Bảng LED ma trận

➤Điều khiển quạt tản nhiệt

➤Mạch điều khiển tải từ vi điều khiển

➤PLC đơn giản

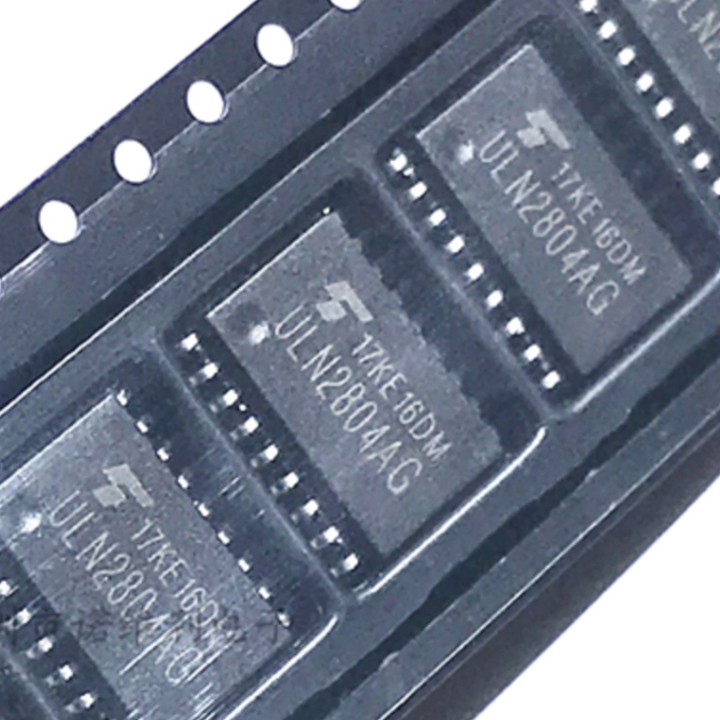

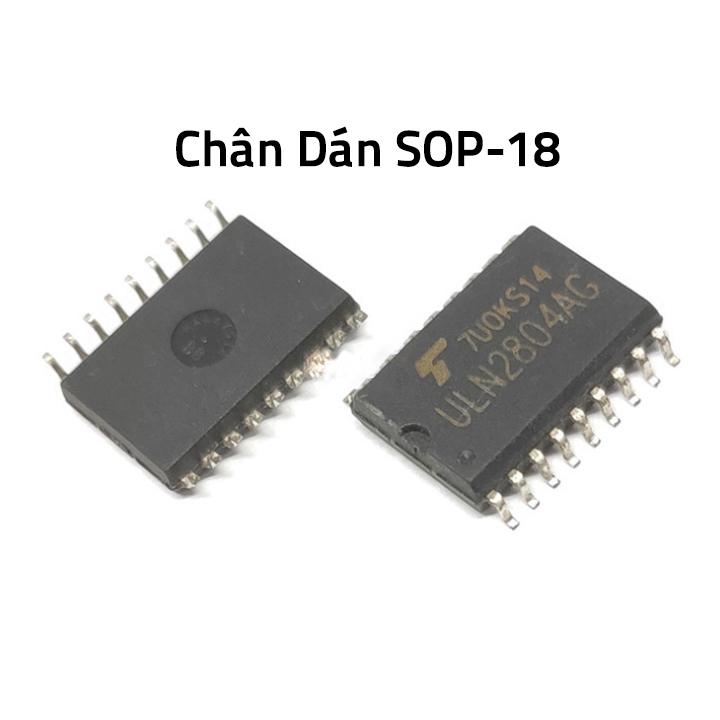

IC ULN2804APG SOP18

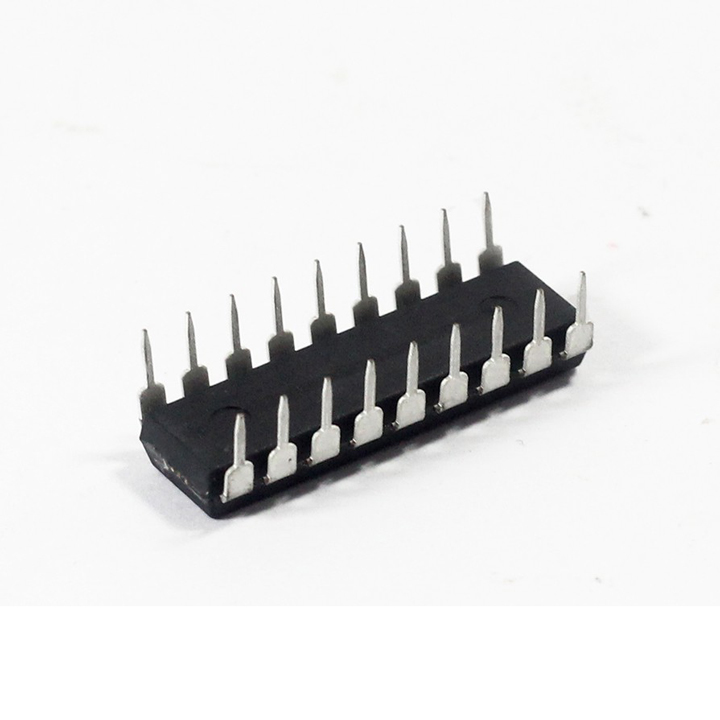

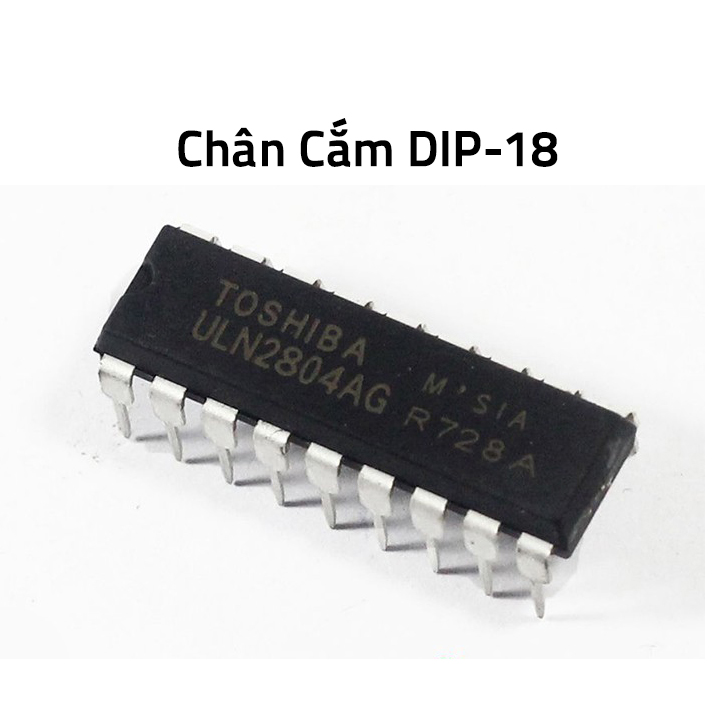

IC ULN2804APG DIP18
