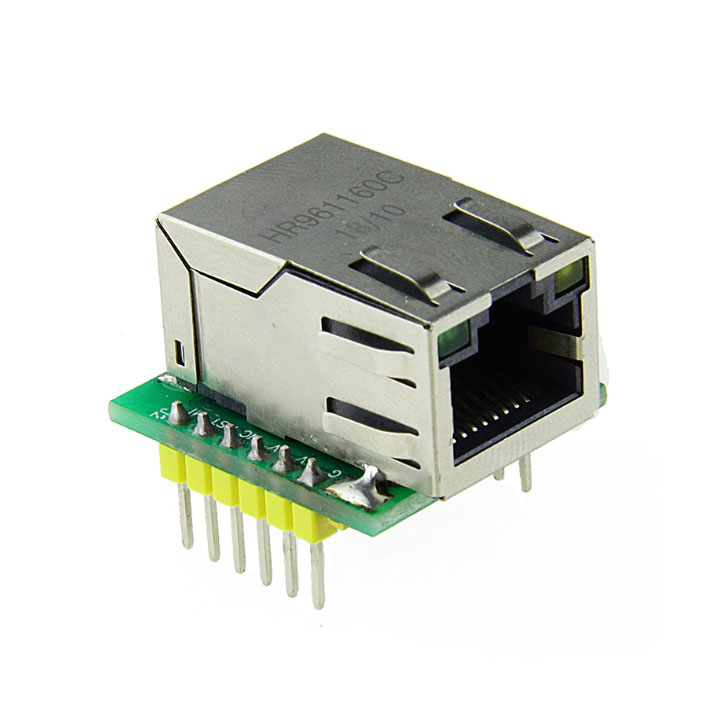

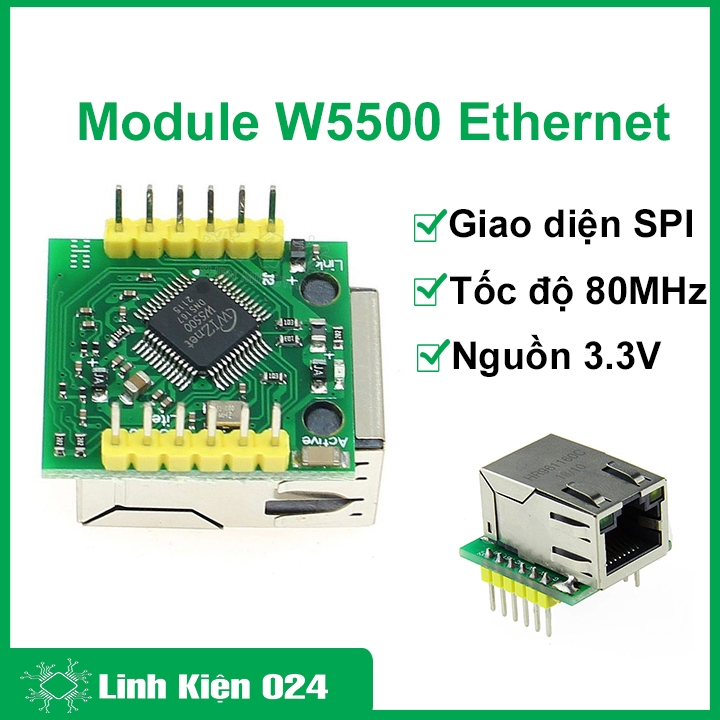

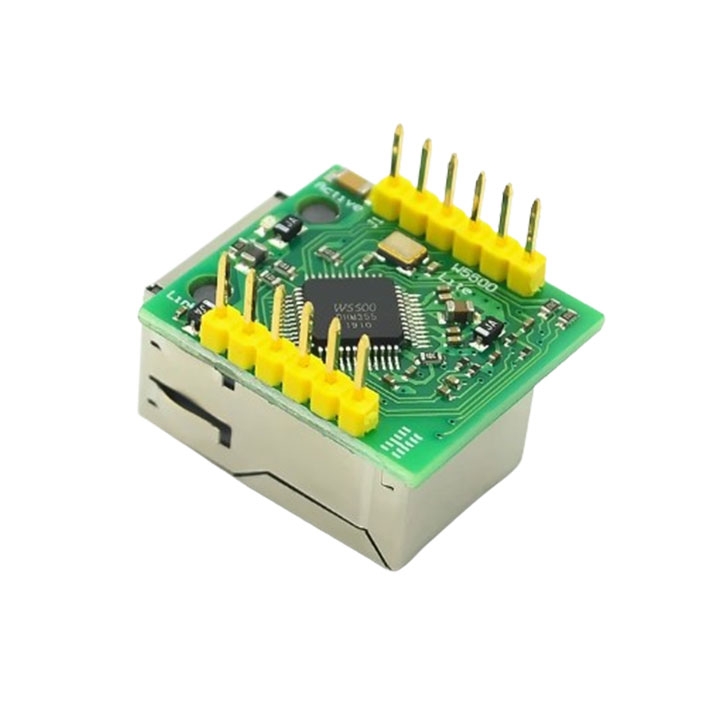

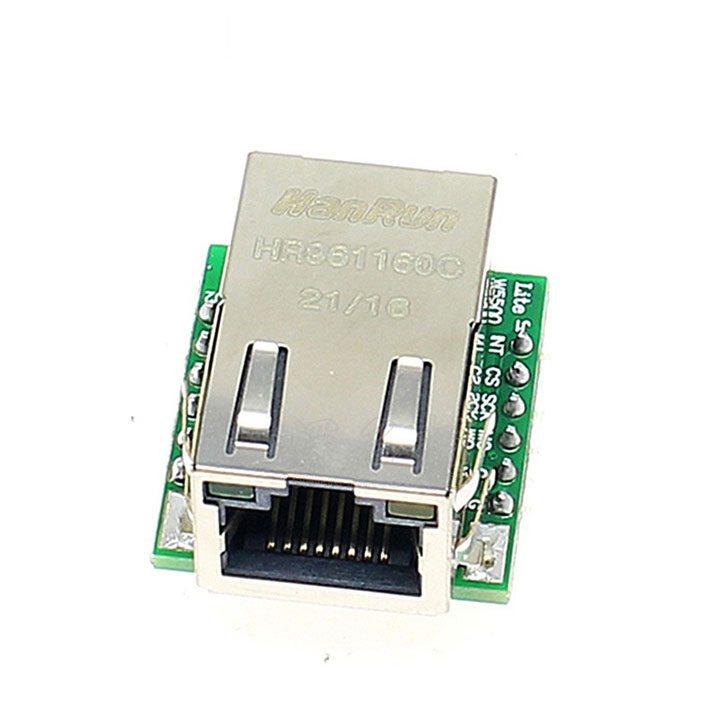

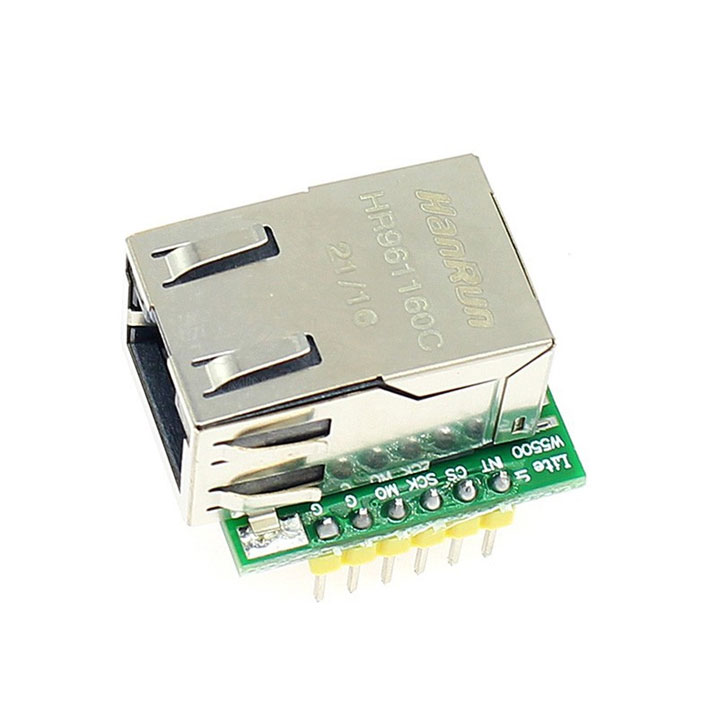

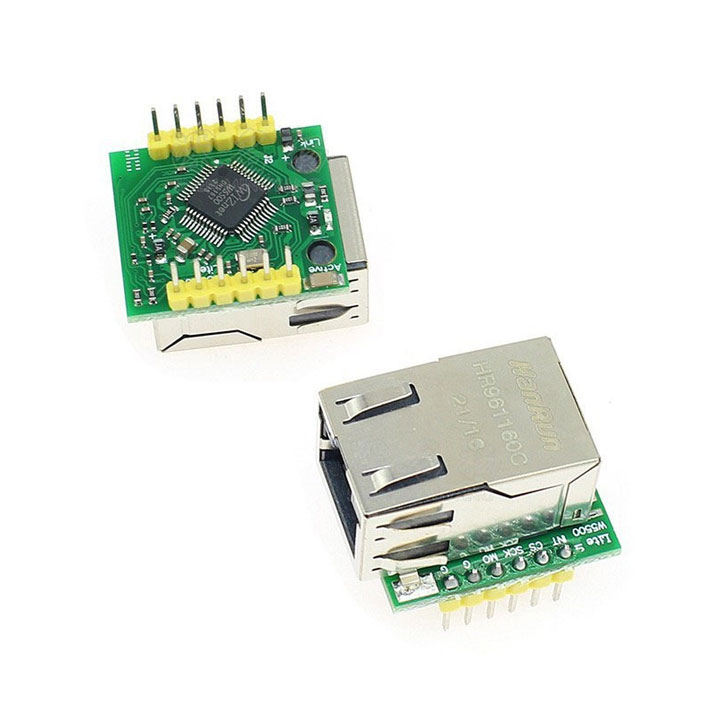

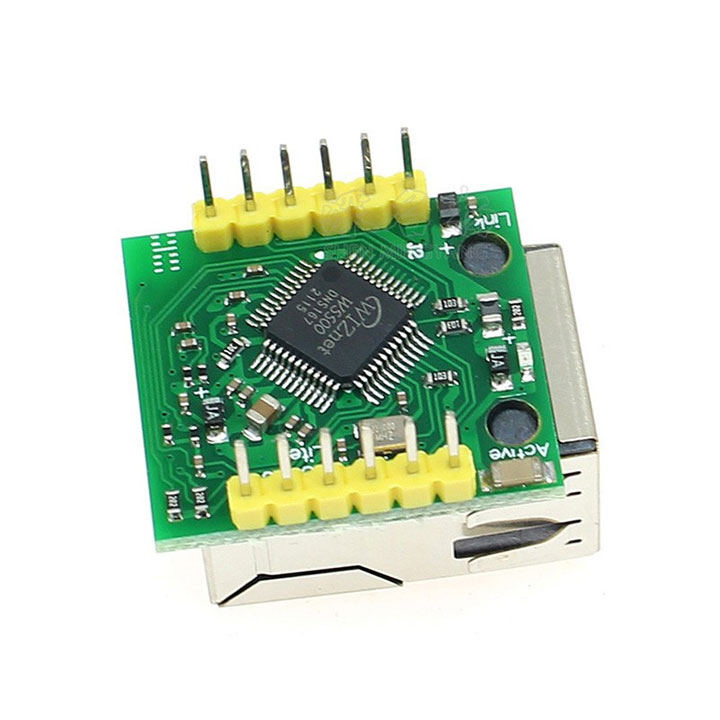

Module W5500 Ethernet TCP/IP
Đặc Điểm
➤ Giao diện SPI tốc độ cao 80 MHz
➤ Ngăn xếp giao thức TCPIP phần cứng tích hợp giúp loại bỏ nhu cầu người dùng nắm vững kiến thức giao thức mạng phức tạp.
➤ Hỗ trợ tối đa 8 kết nối ổ cắm
➤ Hỗ trợ các giao thức TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
➤ Lớp liên kết dữ liệu tích hợp, lớp vật lý
➤ Hỗ trợ đánh thức khi tắt nguồn
➤ Hỗ trợ giao diện ngoại vi nối tiếp tốc độ cao (chế độ SPI 0 ~ 3)
➤ Bộ đệm thu phát 32K byte bên trong
➤ Lớp vật lý Ethernet 10BaseT/100BaseTX nhúng (PHY)
➤ Hỗ trợ tự động đàm phán (song công hoàn toàn/bán song công dựa trên 10/100)
➤ Phân mảnh IP không được hỗ trợ
➤ Điện áp làm việc 3,3V, điện áp chịu đựng 5V của cổng tín hiệu I/O
➤ Hiển thị trạng thái LED (song công hoàn toàn/bán song công, kết nối mạng, tốc độ mạng, trạng thái hoạt động)
➤ Gói pin siêu nhỏ dành cho các ứng dụng nhúng
➤ Cung cấp các thói quen ứng dụng C
Module W5500 Ethernet TCP/IP
Thông Số Kỹ Thuật
➤ Chế độ cấp nguồn: Nguồn điện bên ngoài 3,3V, dòng điện phải lớn hơn 200mA
➤ Dạng giao diện điều khiển: mức 3,3V TTL
➤ Giao diện SPI 2 x một hàng chân
➤ Kích thước PCB (MM): 23x25mm
➤ Kích thước cơ học (dài * rộng * cao): 28,5 * 23 * 24 mm
