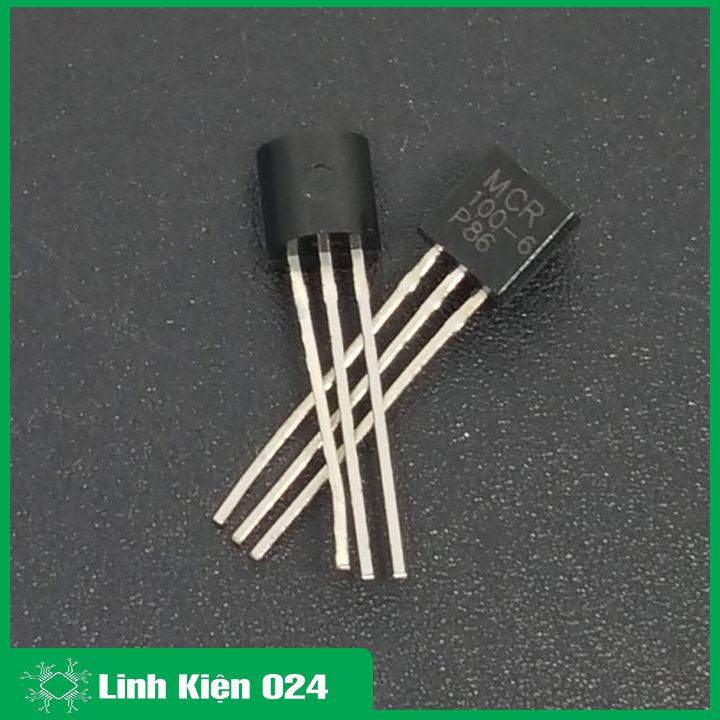

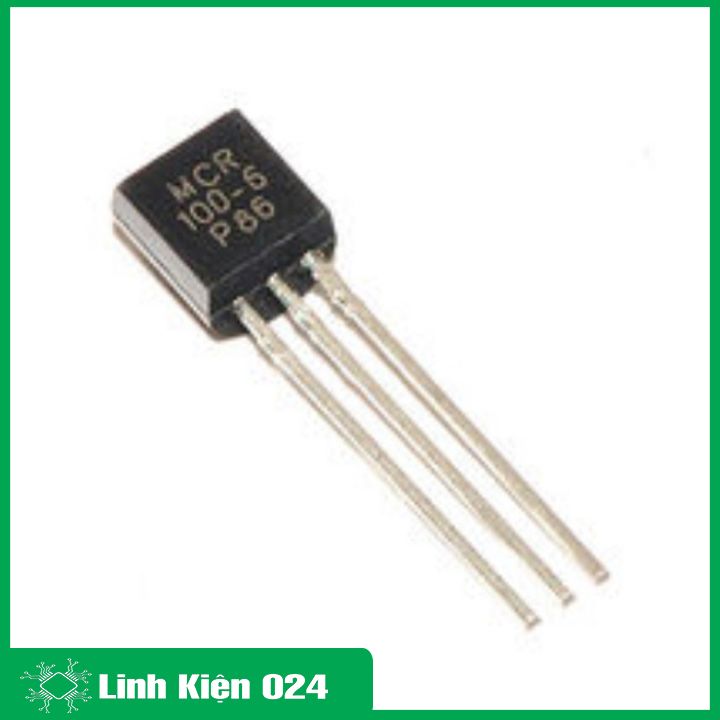

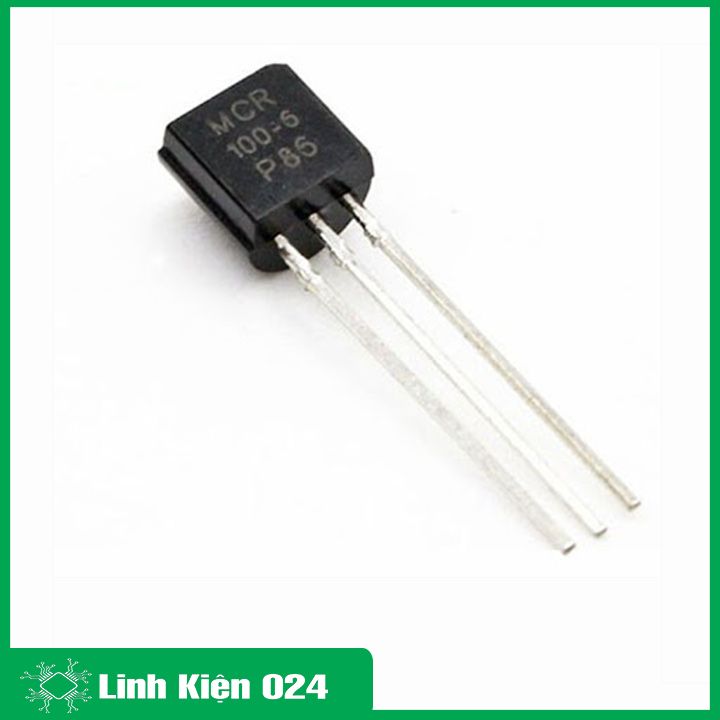

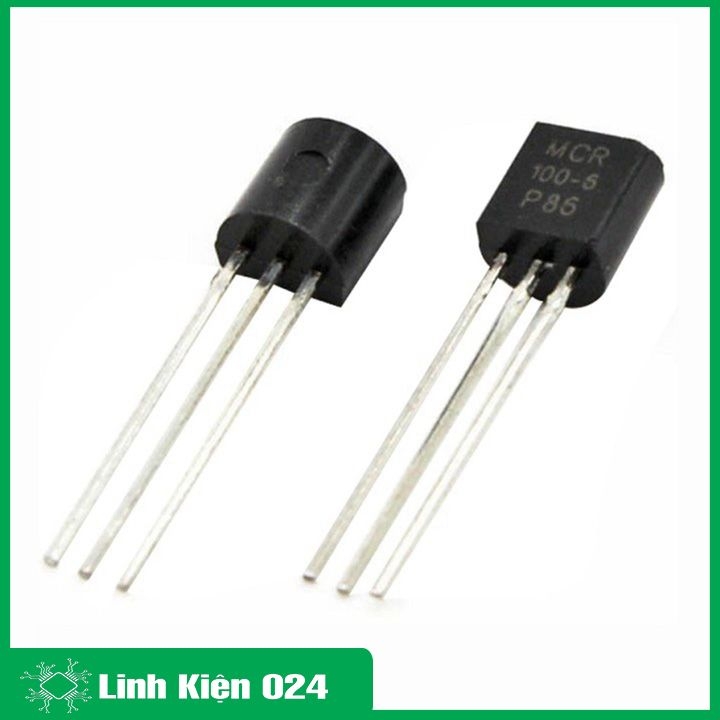

MCR100-6 TO-92 Thyristor 0.8A 400V
✔️ MCR100 là một thyristor ( SCR ) có cấu tạo gồm 4 lớp bán dẫn p-np-n. Thyristor có thể xem như tương đương hai BJT ( transistor lưỡng cực) gồm một BJT loại NPN và một BJT loại PNP ghép lại như hình vẽ sau. mcr100-6-to-92 MCR1006 TO-92
MCR100-6 TO-92 Thyristor 0.8A 400V
Nguyên lí hoạt động
✔️ Trường hợp khóa K mở: cực G để hở và VG = OV có nghĩa là transistor T1 không phân cực ở B nên T1 ngưng dẫn. Khi T1 ngưng dẫn IB1 = 0, IC1 = 0 và T2 cũng ngưng dẫn. Như vậy trường hợp này Thyristor không dẫn điện được, dòng điện qua Thyristor là IA = 0 và VAK ≈ VCC Tuy nhiên, khi tăng điện áp nguồn VCC lên mức đủ lớn là điện áp VAK tăng theo đến điện thế ngập VBO (Break over) thì điện áp VAK giảm xuống như diode và dòng điện IA tăng nhanh. Lúc này Thyristor chuyển sang trạng thái dẫn điện, dòng điện ứng với lúc điện áp VAK giảm nhanh gọi là dòng điện duy trì IH (Holding). Sau đó đặc tính của Thyristor giống như một diode nắn điện
✔️ Trường hợp đóng khóa K: VG = VDC – IGRG, lúc này Thyristor dễ chuyển sang trạng thai dẫn điện. Lúc này transistor T1 được phân cực ở cực B1 nên dòng điện IG chính là IB1 làm T1 dẫn điện, cho ra IC1 chính là dòng điện IB2 nên lúc đó I2 dẫn điện, cho ra dòng điện IC2 lại cung cấp ngược lại cho T1 và IC2 = IB1 Nhờ đó mà Thyristor sẽ tự duy trì trạng thái dẫn mà không cần có dòng IG liên tục
MCR100-6 TO-92 Thyristor 0.8A 400V
Thông số kỹ thuật:
✔️ Dòng thuận cực đại thyristor: 0.8A
✔️ Điện áp ngược cực đại: 400V
✔️ Dòng cực tiểu kích hoạt: 0.2mA
✔️ Dải nhiệt độ hoạt động: -40ºC~125ºC
✔️ Ứng dụng: Thyristor chủ yếu được sử dụng ở những ứng dụng yêu cầu điện áp và dòng điện lớn, và thường được sử dụng để điều khiển dòng xoay chiều AC (Alternating current), vì sự thay đổi cực tính của dòng điện khiến thiết bị có thể đóng một cách tự động.
MCR100-6 TO-92 Thyristor 0.8A 400V
Hướng dẫn sử dụng và lưu ý:
✔️ Cần chú ý các giá trị cực đại của thyristor khi cấp nguồn
✔️ Ngoài ra, cần chú ý thứ tự các chân của thyristor khi lắp ráp
