IC 74LS373 DIP 20

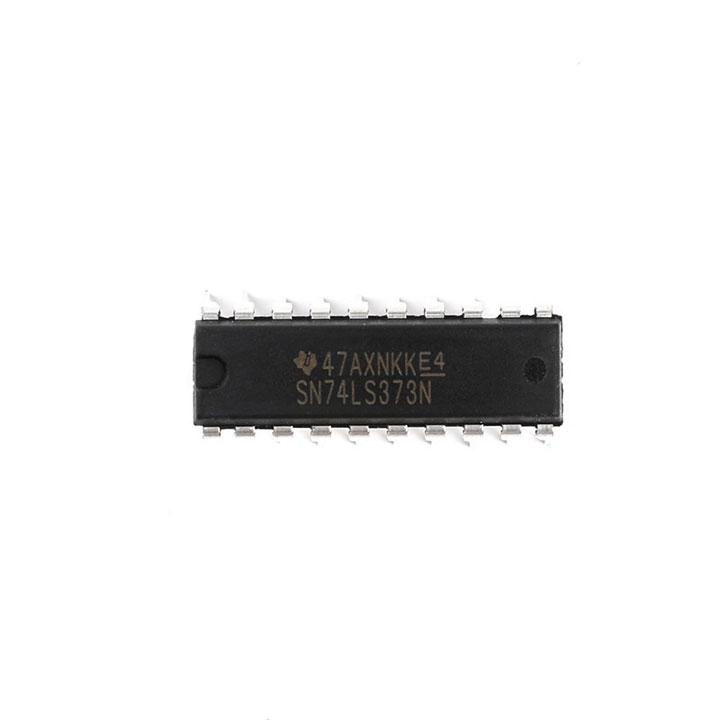

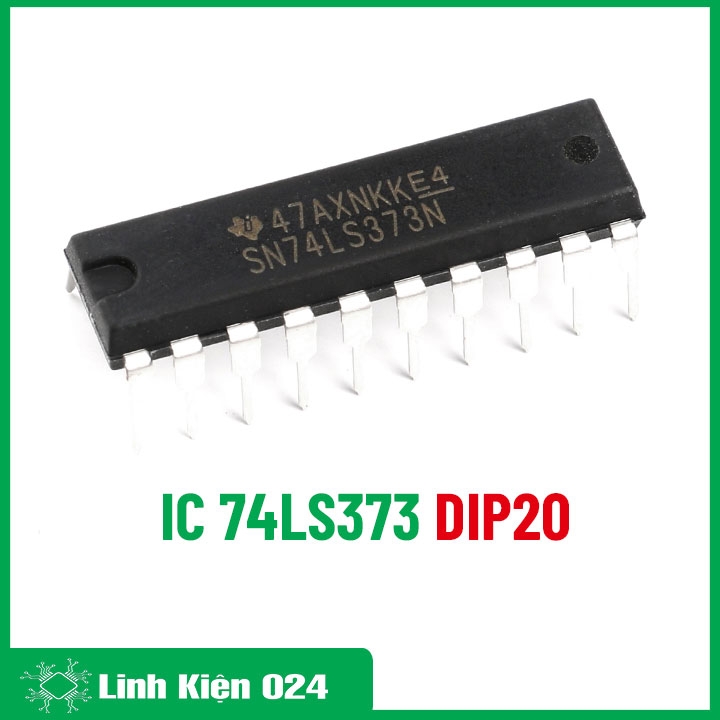

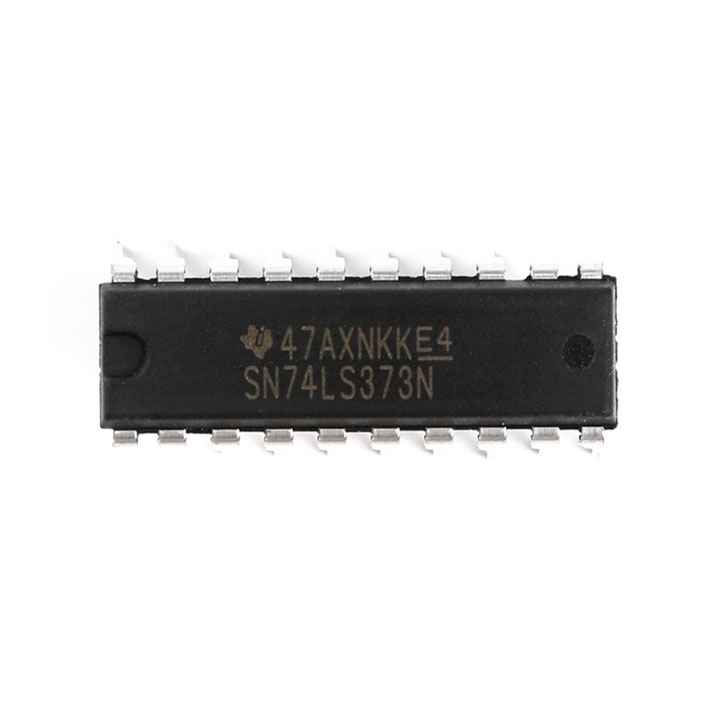

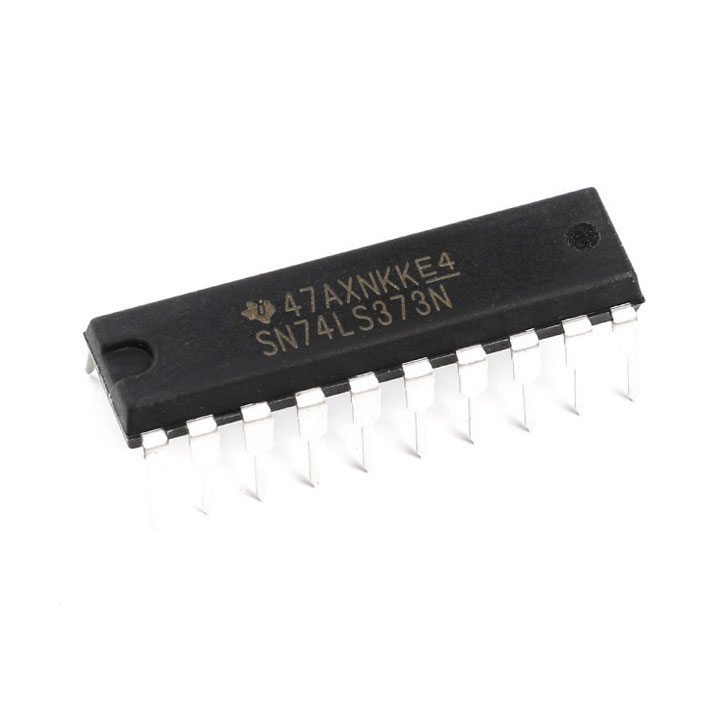

➤ IC 74LS373 là một loại Octal Transparent Latch (chốt 8 bit trong suốt) thuộc họ TTL (Transistor-Transistor Logic), được đóng gói dạng DIP-20 (Dual In-line Package 20 chân).
IC 74LS373 DIP 20
🔧 Thông tin kỹ thuật IC 74LS373
| Thuộc tính | Chi tiết |
|---|---|
| Tên IC | 74LS373 |
| Chức năng chính | 8-bit Transparent Latch với 3-state outputs |
| Số chân | 20 chân (DIP-20) |
| Điện áp hoạt động | 4.75V – 5.25V (chuẩn TTL, thường là 5V) |
| Dòng ra tối đa | ~8 mA |
| Thời gian trễ (propagation delay) | Khoảng 15ns – 35ns (tùy ứng dụng) |
| Dạng xuất tín hiệu | 3-state (có thể ở trạng thái high, low hoặc floating) |
| Cổng điều khiển | Latch Enable (LE) và Output Enable (OE) |
| Dòng logic | Họ 74LS (Low Power Schottky TTL) |

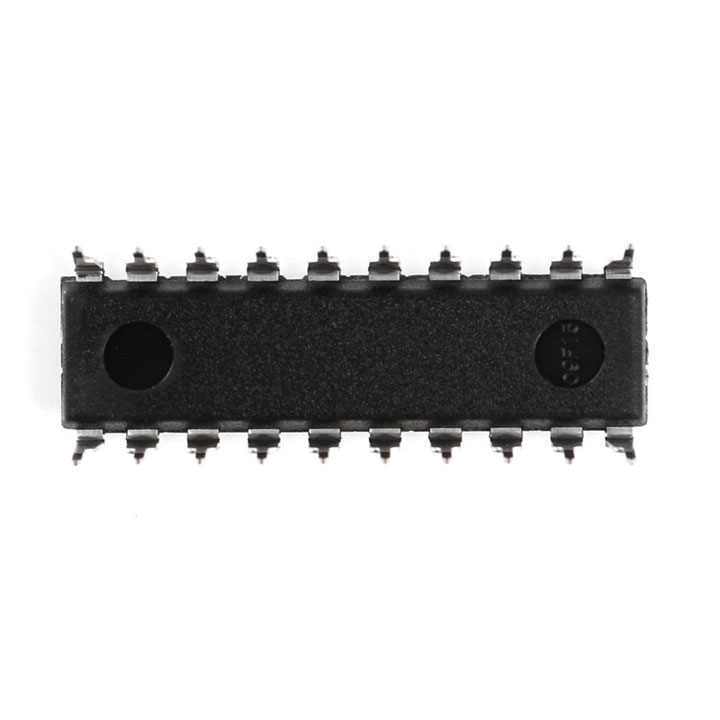

Mặt Sau IC 74LS373 DIP 20
🧠 Chức năng hoạt động cơ bản
➤ LE (Latch Enable):
+Khi LE = HIGH, dữ liệu từ đầu vào D0-D7 sẽ được truyền trực tiếp đến đầu ra Q0-Q7 (trạng thái “transparent”).
+Khi LE = LOW, dữ liệu sẽ được giữ lại ở Q0–Q7 (chốt giữ).
➤ OE (Output Enable):
+Khi OE = LOW, đầu ra Q0–Q7 hoạt động bình thường.
+Khi OE = HIGH, các chân Q0–Q7 ở trạng thái 3-state (ngắt mạch, Z)

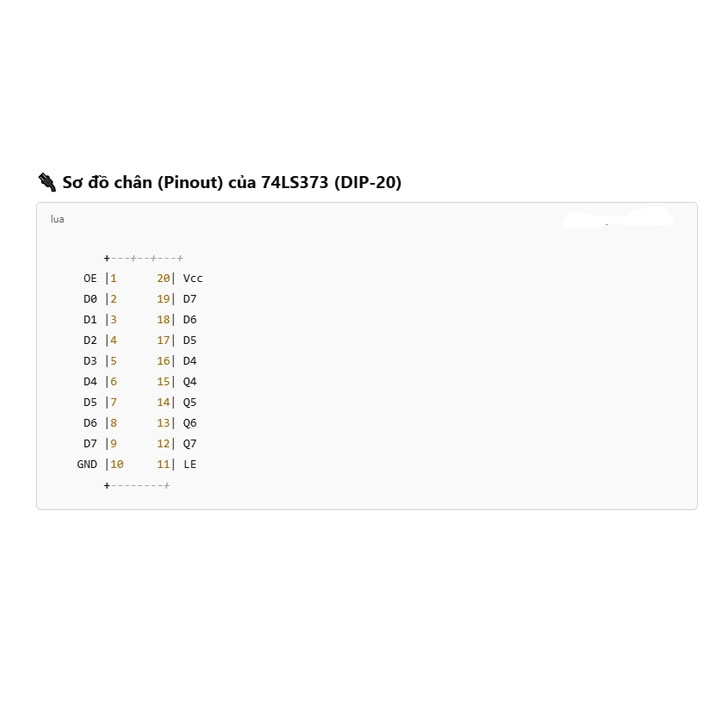

Sơ đồ chân IC 74LS373 DIP20
📦 Ứng dụng phổ biến
➤ Bộ nhớ tạm (buffer)
➤ Giao tiếp bus dữ liệu
➤ Giữ trạng thái tín hiệu trong các hệ thống vi điều khiển / vi xử lý
➤ Điều khiển hiển thị, dữ liệu đồng thời
