Cảm Biến Đầu Dò Radar Không Dây Doppler HB100 10.525 Ghz
➤ HB100 10.525 GHz là module cảm biến radar vi sóng sử dụng hiệu ứng Doppler để phát hiện chuyển động mà không cần tiếp xúc trực tiếp. Module phát sóng vi ba, nhận tín hiệu phản xạ từ vật thể đang di chuyển và tạo tín hiệu đầu ra tương ứng với sự thay đổi tần số.
➤ Cảm biến này thường được dùng trong mạch phát hiện chuyển động, hệ thống bật đèn tự động, báo động và các dự án đo tốc độ.
Thông Số Kỹ Thuật
➤ Tên module: HB100
➤ Công nghệ: Radar Doppler vi sóng
➤ Tần số hoạt động: 10,525 GHz
➤ Dải tần: X-band
➤ Điện áp cấp: 5 V DC, khoảng 4,75–5,25 V
➤ Dòng tiêu thụ: Khoảng 30–40 mA điển hình
➤ Ngõ ra: IF – tín hiệu Doppler tần số thấp
➤ Ăng-ten: Ăng-ten vi dải tích hợp trên PCB
➤ Kích thước: Khoảng 45 × 37 × 8 mm
➤ Tầm phát hiện: Phụ thuộc vật thể, hướng chuyển động và môi trường; một số tài liệu nêu đến khoảng 20m
Công Dụng
➤ Phát hiện người hoặc vật thể đang di chuyển trong vùng quan sát để hỗ trợ hệ thống cảnh báo.
➤ Kết hợp mạch xử lý và mạch công suất để điều khiển đèn khi phát hiện chuyển động
➤ Phân tích tần số Doppler để ước tính tốc độ của vật thể trong điều kiện đo phù hợp.
➤ Làm đầu vào phát hiện chuyển động cho hệ thống cảnh báo hoặc thiết bị giám sát.
Hình Ảnh Cảm Biến Đầu Dò Radar

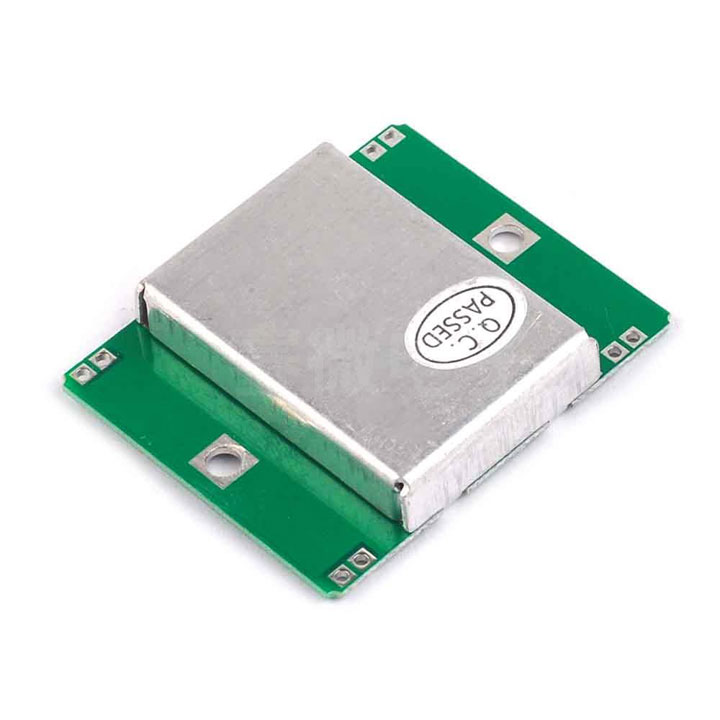

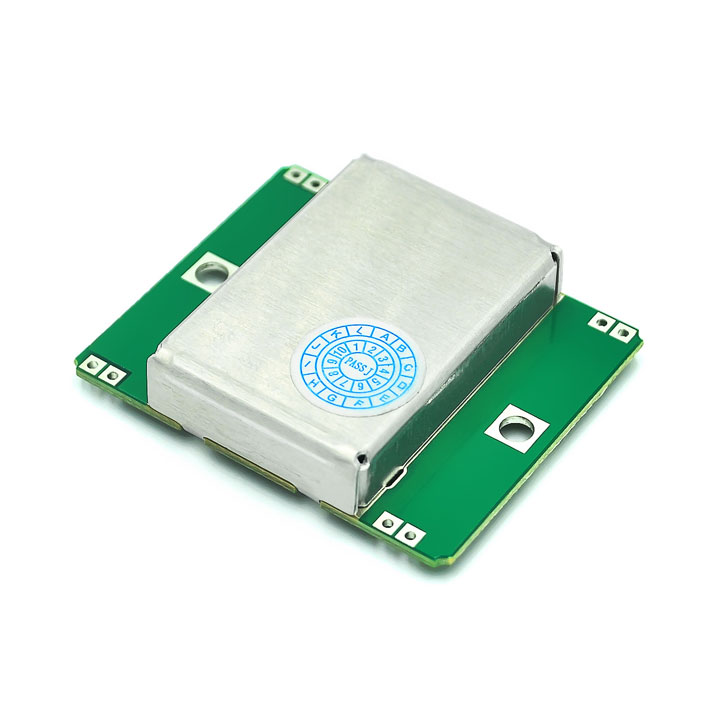

Cảm Biến Đầu Dò Radar

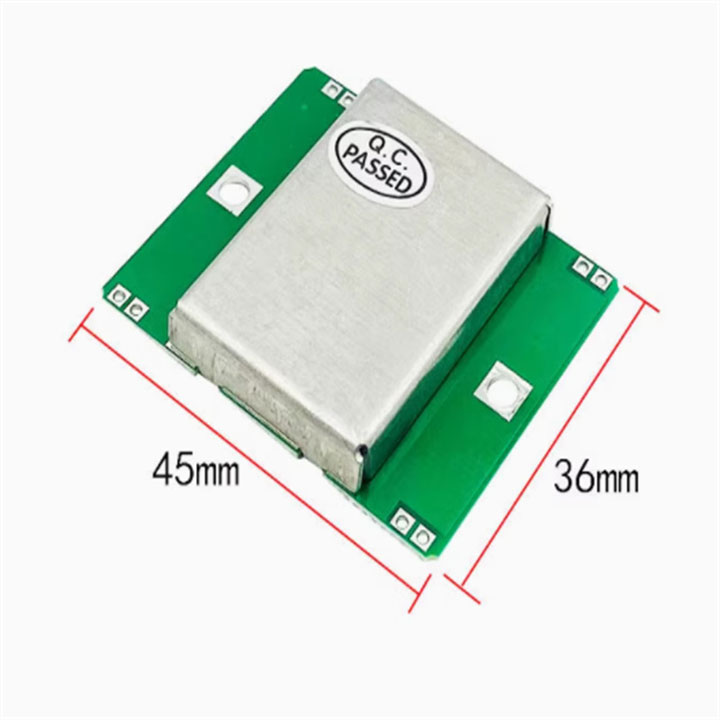

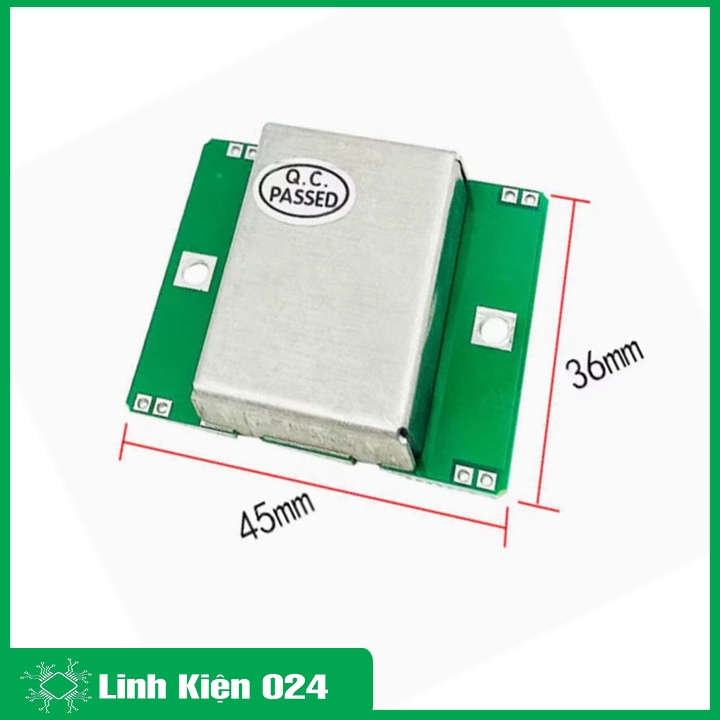

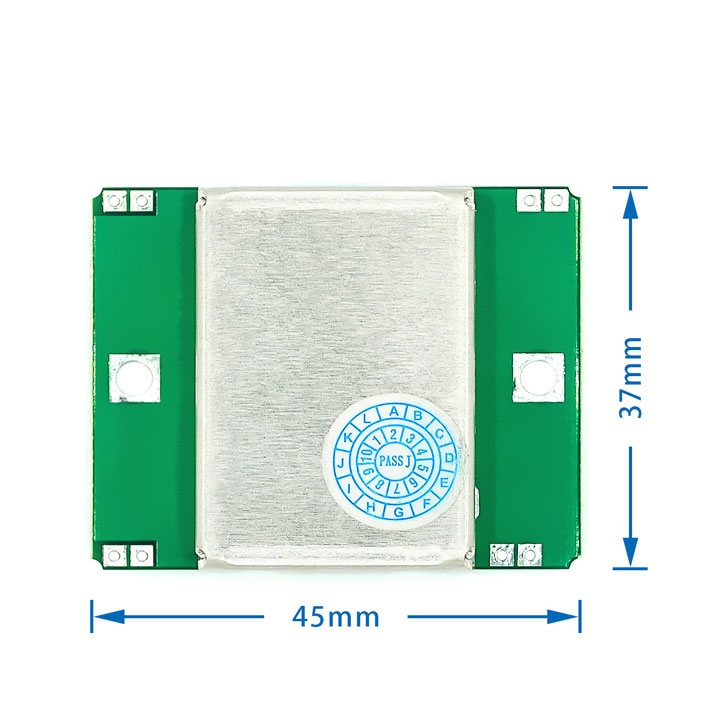

Kích Thước Cảm Biến Đầu Dò Radar

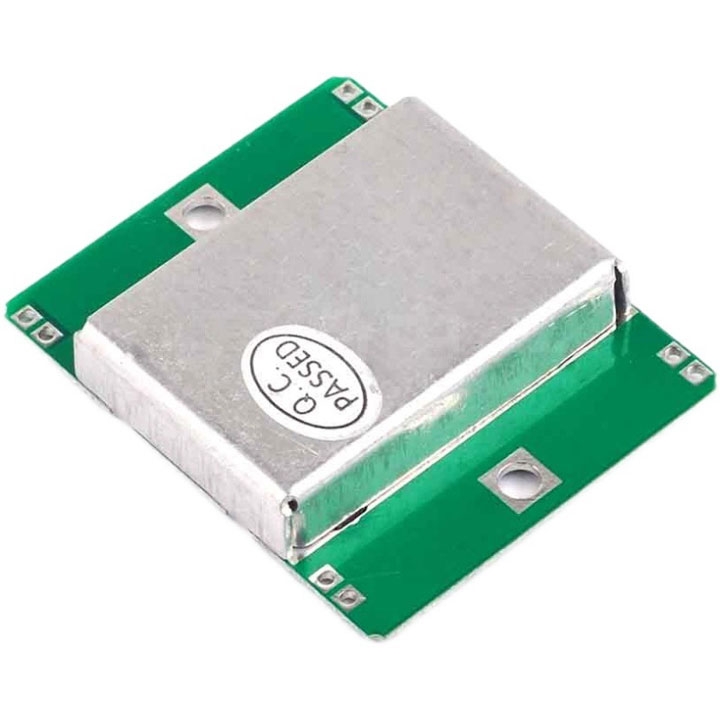

Cảm Biến Đầu Dò Radar
