IC CD4001 DIP14 4 Cổng NOR

CD4001 DIP14 4 Cổng NOR

✔️ CD4001 là IC chứa 4 cổng NOR 2 ngõ vào, vỏ DIP14, thuộc họ CMOS, dùng nhiều trong mạch logic số.

Thông tin chi tiết:

✔️ Tên linh kiện: CD4001.

✔️ Đóng gói: DIP14 (Dual In-line Package, 14 chân).

✔️ Cấu trúc: gồm 4 cổng NOR độc lập, mỗi cổng có 2 ngõ vào.

✔️ Nguồn hoạt động (Vdd): 3V – 15V (thường dùng 5V hoặc 12V).

✔️ Dòng ra (Iout): vài mA, đủ để điều khiển các mạch logic khác.

✔️ Công nghệ: CMOS → tiêu thụ điện năng thấp, chống nhiễu tốt.

Sơ đồ chân (Pinout – DIP14):

1. 1A – Ngõ vào A cổng NOR 1
2. 1B – Ngõ vào B cổng NOR 1
3. 1Y – Ngõ ra cổng NOR 1
4. 2A – Ngõ vào A cổng NOR 2
5. 2B – Ngõ vào B cổng NOR 2
6. 2Y – Ngõ ra cổng NOR 2
7. GND – Mass
8. 3Y – Ngõ ra cổng NOR 3
9. 3A – Ngõ vào A cổng NOR 3
10. 3B – Ngõ vào B cổng NOR 3
11. 4Y – Ngõ ra cổng NOR 4
12. 4A – Ngõ vào A cổng NOR 4
13. 4B – Ngõ vào B cổng NOR 4
14. VDD – Nguồn dương

Ứng dụng:

✔️ Tạo mạch logic số cơ bản.

✔️ Mạch đảo tín hiệu (NOT) khi nối 2 ngõ vào chung.

✔️ Dùng trong mạch điều khiển, xử lý tín hiệu số, mạch đếm, dao động.

✔️ Là IC logic chuẩn trong học tập, nghiên cứu điện tử số.

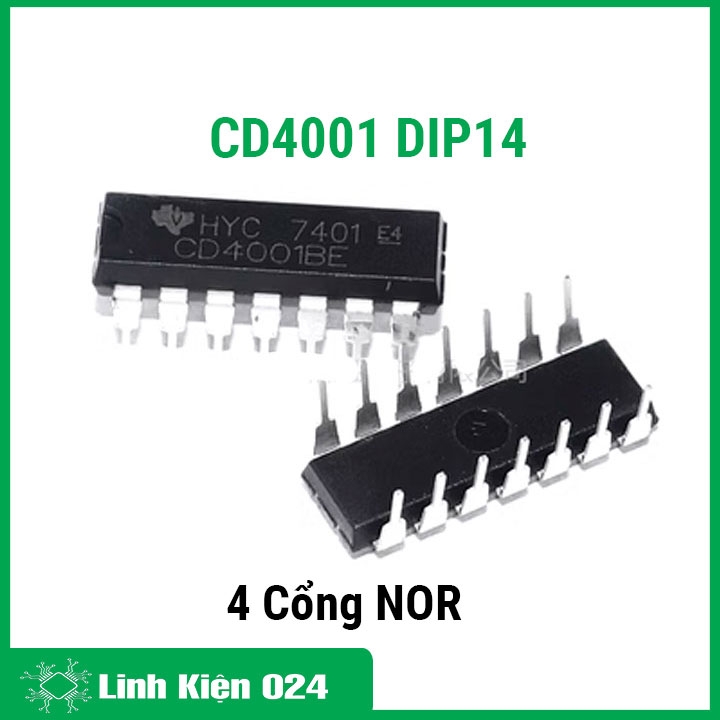

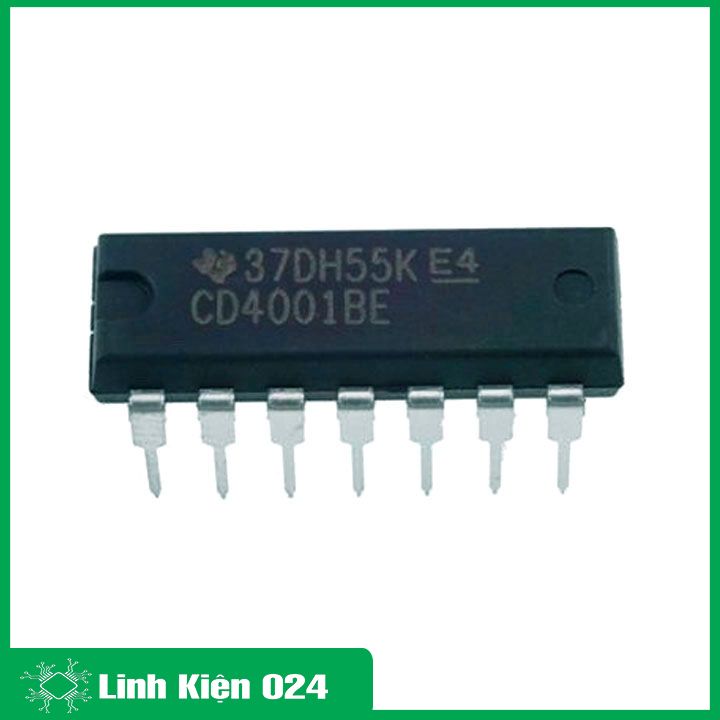

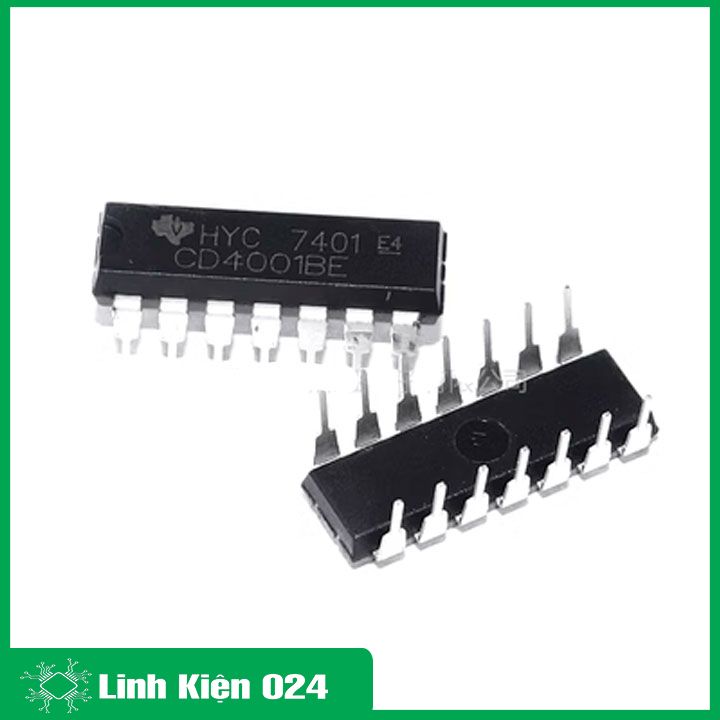

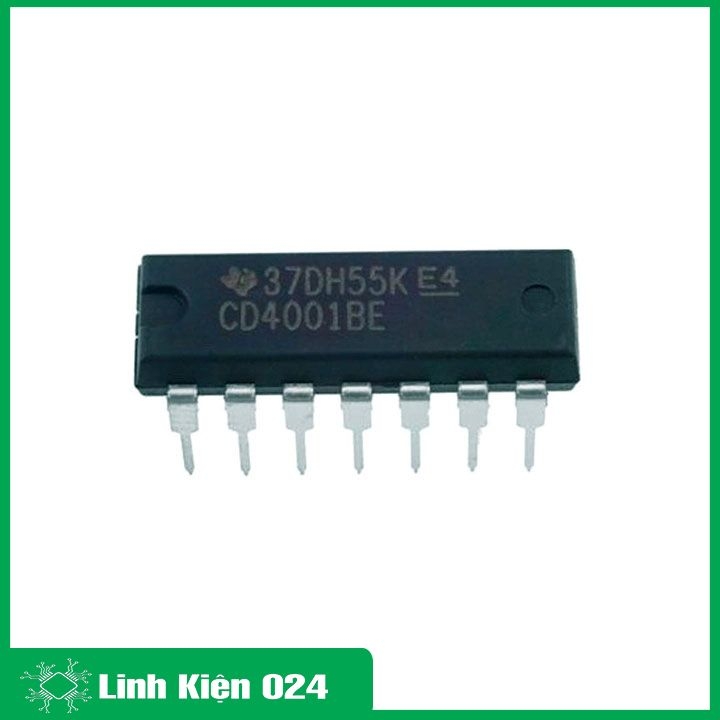

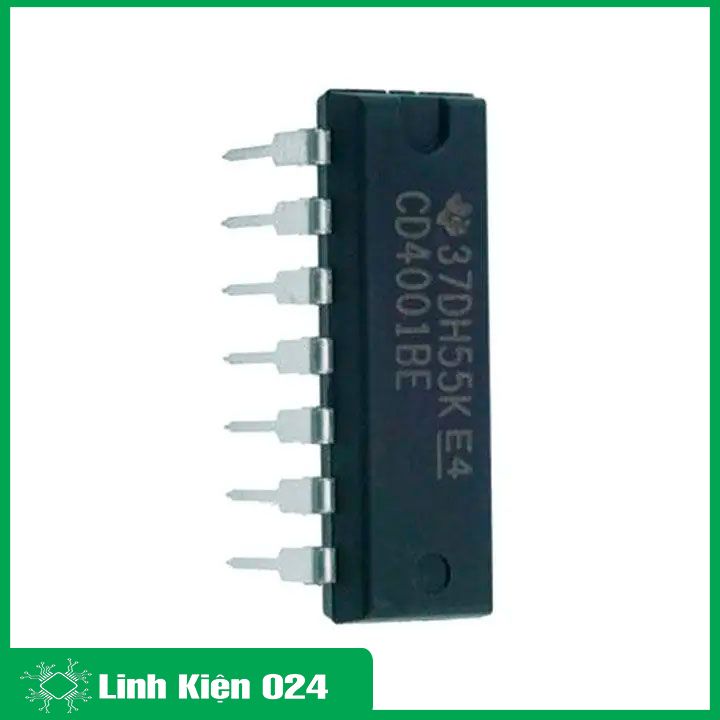

Hình Ảnh IC CD4001 DIP14 4 Cổng NOR

IC CD4001 DIP14 4 Cổng NOR

IC CD4001 DIP14 4 Cổng NOR

IC CD4001 DIP14 4 Cổng NOR
