Chân Kết Nối Jack Âm Thanh XLR

• Jack XLR (còn gọi là jack Canon) là loại chân cắm/đầu nối dùng phổ biến trong âm thanh chuyên nghiệp, đặc biệt cho micro, mixer, loa, amply, thiết bị thu âm, sân khấu.

Đặc điểm của chân kết nối XLR

• Hình tròn, kích thước chuẩn, có 3 chân (phổ biến nhất).
• Có hai loại: XLR đực (Male) – đầu cắm. XLR cái (Female) – đầu nhận.

Ứng dụng

• Kết nối micro thu âm với mixer.
• Dùng cho thiết bị âm thanh sân khấu, dàn karaoke, amply công suất.
• Dùng trong thiết bị chuyên nghiệp, nơi cần tín hiệu sạch và ổn định.

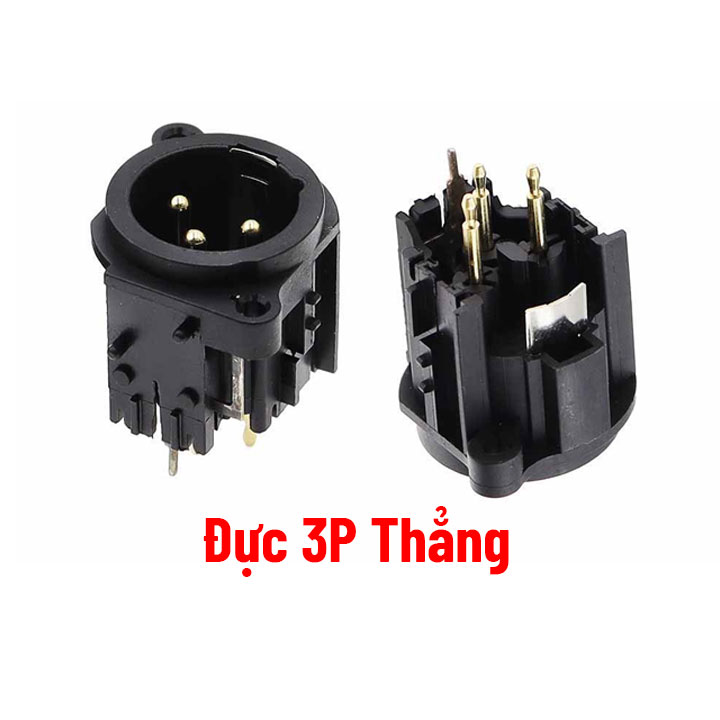

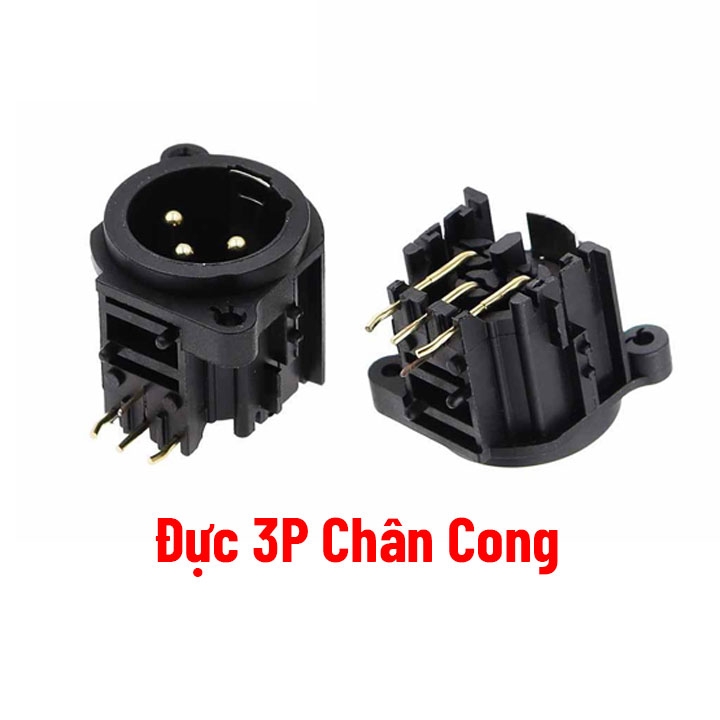

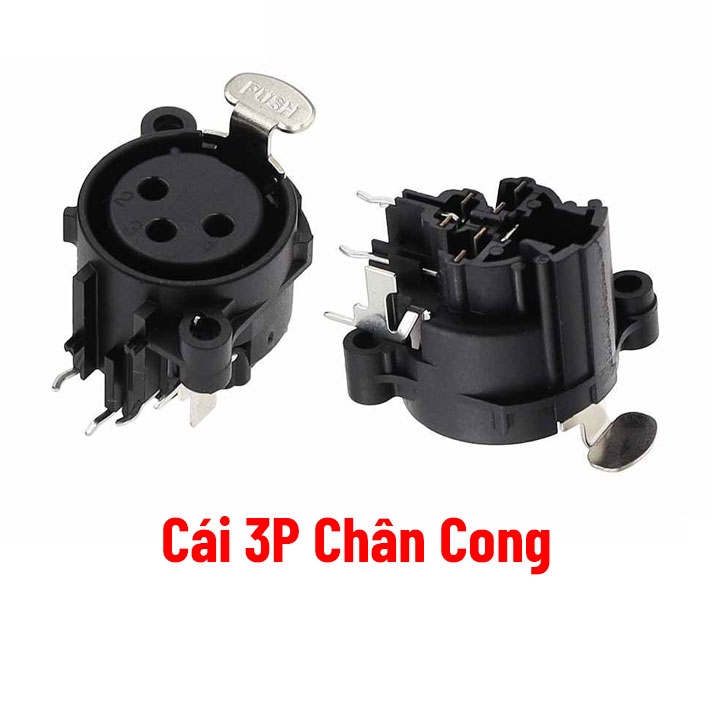

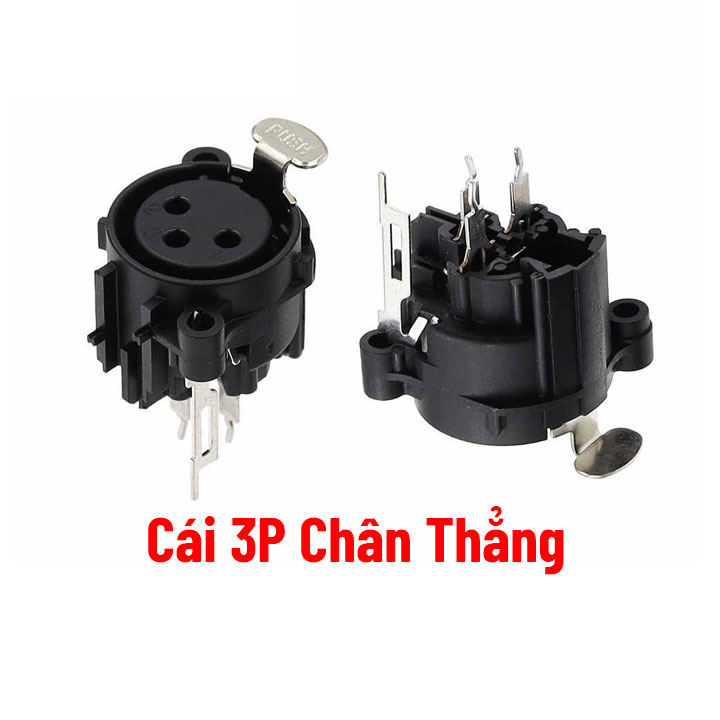

XLR 3 chân (phổ biến nhất trong âm thanh)

Đây là loại XLR được dùng nhiều nhất trong micro, mixer, amply, loa sân khấu, vì hỗ trợ truyền tín hiệu balanced (cân bằng).

Cấu trúc chân:

• Chân 1: GND (Mass)
• Chân 2: Hot (+)
• Chân 3: Cold (–)

Ứng dụng:

• Micro thu âm (dây micro).
• Mixer Amply / Loa.
• Thiết bị sân khấu, karaoke, phòng thu.
• Tín hiệu âm thanh analog cân bằng.

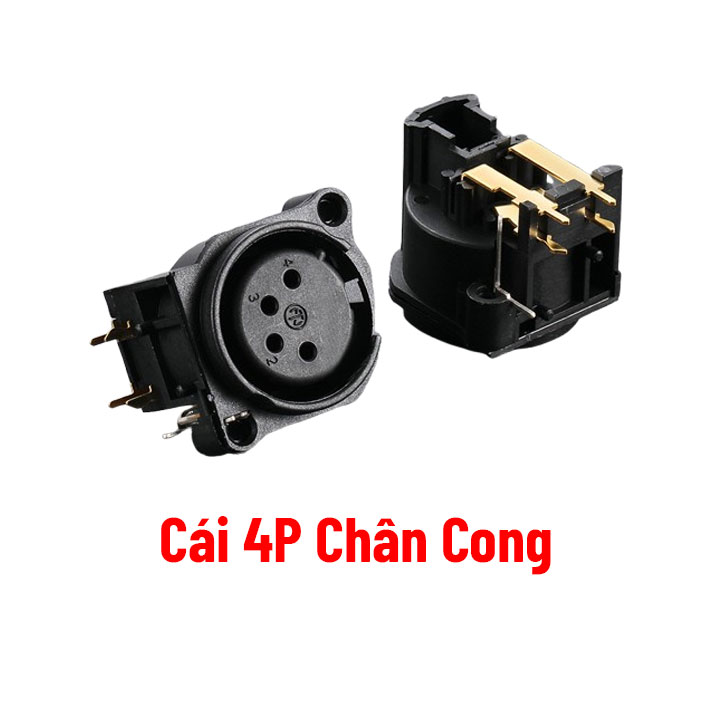

XLR 4 chân

Ít dùng trong micro thông thường, nhưng dùng trong các thiết bị đặc thù.

Ứng dụng:

• Cấp nguồn cho micro condenser chuyên dụng.
• Thiết bị intercom (bộ đàm nội bộ sân khấu).
• Một số thiết bị truyền hình, camera.

Ví dụ phân bố chân (tùy hãng):

• Chân 1: GND
• Chân 2: Mic
• Chân 3: Headphone L
• Chân 4: Headphone R

(Có thể thay đổi tùy thiết bị.)

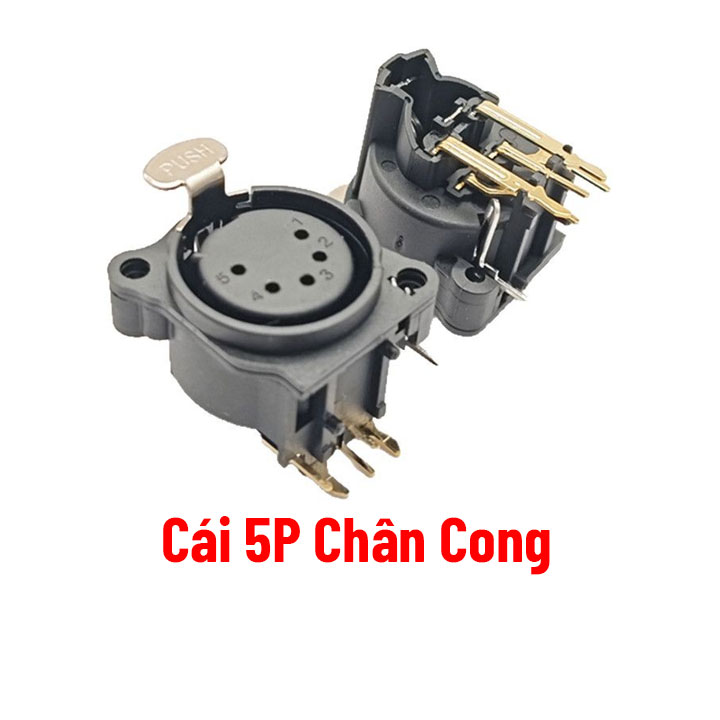

XLR 5 chân

Được dùng rất nhiều trong hệ thống ánh sáng DMX512, một chuẩn truyền thông điều khiển đèn sân khấu.

Ứng dụng:

• Điều khiển đèn sân khấu DMX.
• Một số micro stereo.
• Bộ điều khiển hiệu ứng ánh sáng.

Cấu trúc chân theo chuẩn DMX512:

• Chân 1: GND
• Chân 2: Data–
• Chân 3: Data+
• Chân 4: Optional Data–
• Chân 5: Optional Data+

(Chân 4–5 dùng cho dữ liệu bổ sung, không phải lúc nào cũng dùng.)

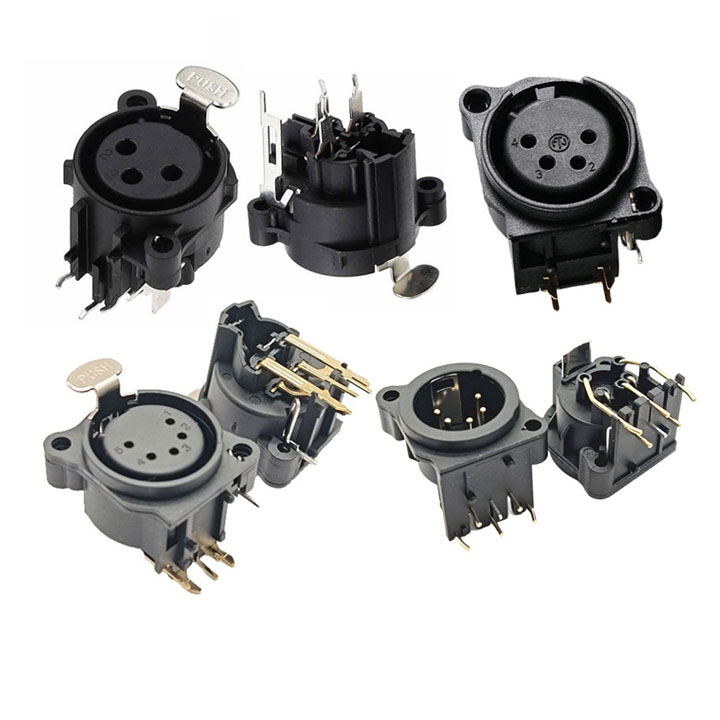

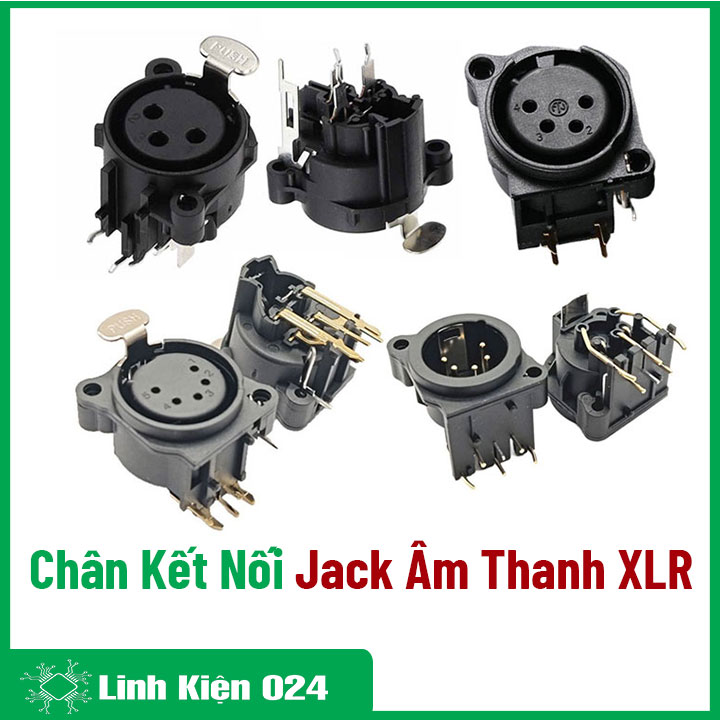

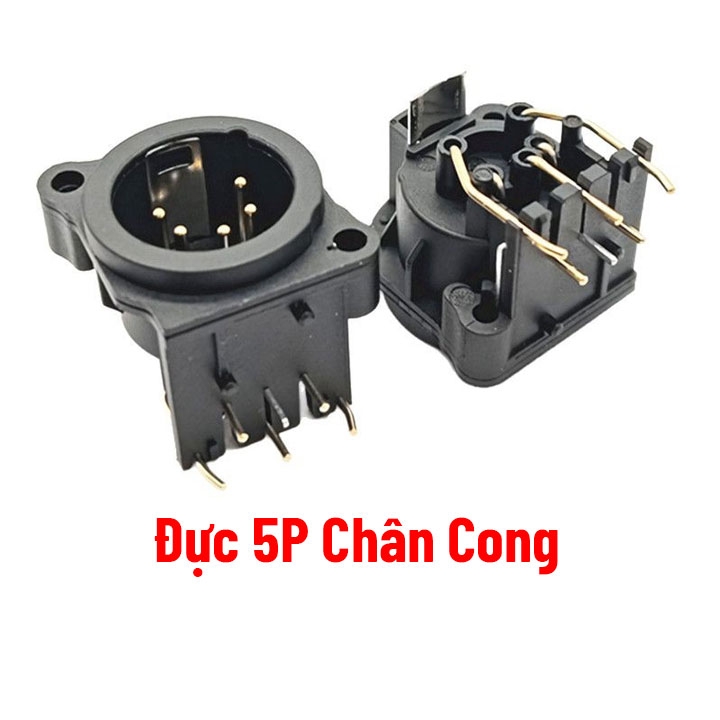

Hình Ảnh Chân Kết Nối Jack Âm Thanh XLR

Chân Kết Nối Jack Âm Thanh XLR Chân Đồng
