Công Tắc Hành Trình T125 5A 250V Có Bánh Xe
Công tắc hành trình T125 5A 250V có bánh xe là một loại công tắc điện cơ khí chuyên dùng để giới hạn hành trình hoặc phát hiện vị trí chuyển động của các thiết bị cơ khí. Nó hoạt động bằng cách đóng hoặc ngắt mạch điện khi một đối tượng (như cơ cấu chuyển động, piston, tay robot...) chạm vào cần gạt có gắn bánh xe.
🧩 Cấu tạo cơ bản
Thành phần | Mô tả |
---|---|
Vỏ nhựa (hoặc kim loại) | Bảo vệ bên ngoài, cách điện. |
Cần gạt + bánh xe | Tiếp nhận chuyển động cơ học. Bánh xe giúp tiếp xúc mượt, giảm mài mòn. |
Công tắc bên trong | Đóng/ngắt mạch điện khi cần gạt di chuyển. |
3 chân kết nối | COM, NO (thường mở), NC (thường đóng) – dạng tiếp điểm SPDT. |
⚙️ Thông số kỹ thuật
➤ Mã loại: T125 (ký hiệu chịu nhiệt 125°C)
➤ Điện áp hoạt động: tối đa 250V AC
➤ Dòng chịu tải: 5A (có loại chịu đến 15A tùy phiên bản)
➤ Chân kết nối: COM – NO – NC
➤ Cần gạt dạng bánh xe: giúp di chuyển nhẹ nhàng, phù hợp chuyển động liên tục.
🛠 Nguyên lý hoạt động
➤ Khi một vật (thường là phần chuyển động của máy) chạm vào bánh xe, cần gạt bị đẩy xuống.
➤ Cần gạt kích hoạt công tắc bên trong → thay đổi trạng thái tiếp điểm:
+ Nếu đang mở (NO), sẽ đóng → dòng điện đi qua.
+ Nếu đang đóng (NC), sẽ ngắt → dòng điện bị cắt.
➤ Khi vật di chuyển khỏi → công tắc trở về trạng thái ban đầu nhờ lò xo hồi.
📦 Ứng dụng thực tế
➤ Giới hạn hành trình: máy CNC, máy in 3D, cửa cuốn, cửa tự động.
➤ Tự động hóa công nghiệp: robot, băng chuyền, máy đóng gói.
➤ Thiết bị gia dụng: máy giặt, lò vi sóng, máy ép.
➤ Mạch cảnh báo, an toàn: chỉ cho phép máy hoạt động khi ở đúng vị trí.
✅ Ưu điểm.
➤ Thiết kế nhỏ gọn, dễ lắp đặt.
➤ Độ tin cậy cao, chịu nhiệt T125 (125°C).
➤ Phản hồi cơ học chính xác, nhạy.
➤ Bánh xe giảm hao mòn khi tiếp xúc lặp lại.

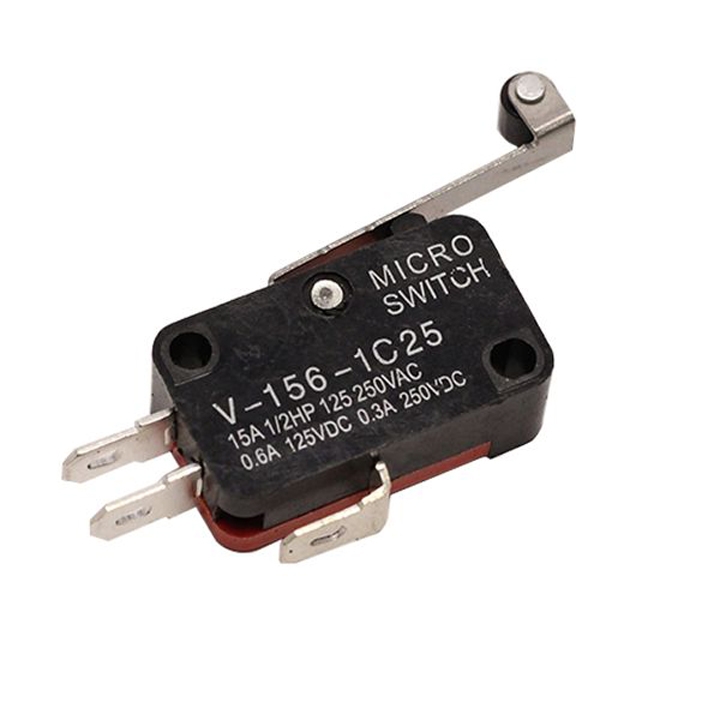

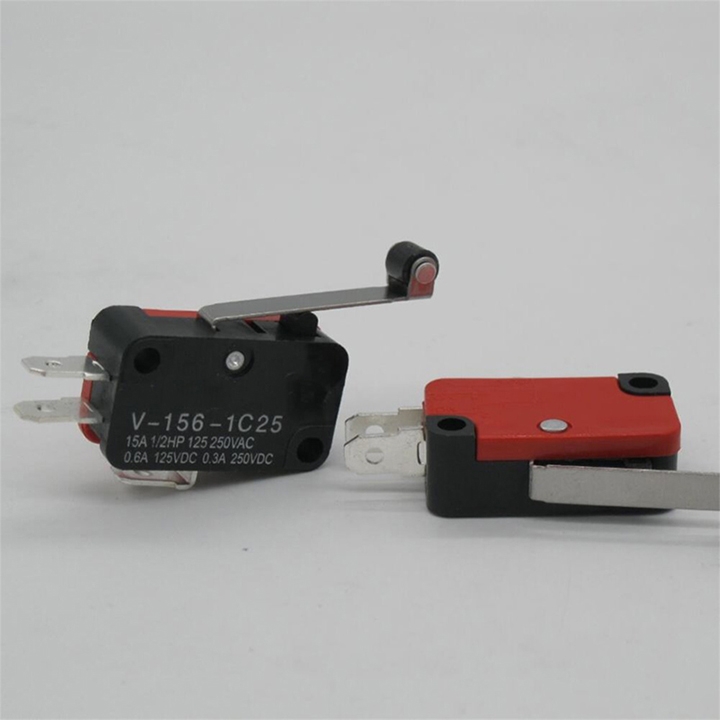

Hình Ảnh Công Tắc Hành Trình T125 5A 250V Có Bánh Xe

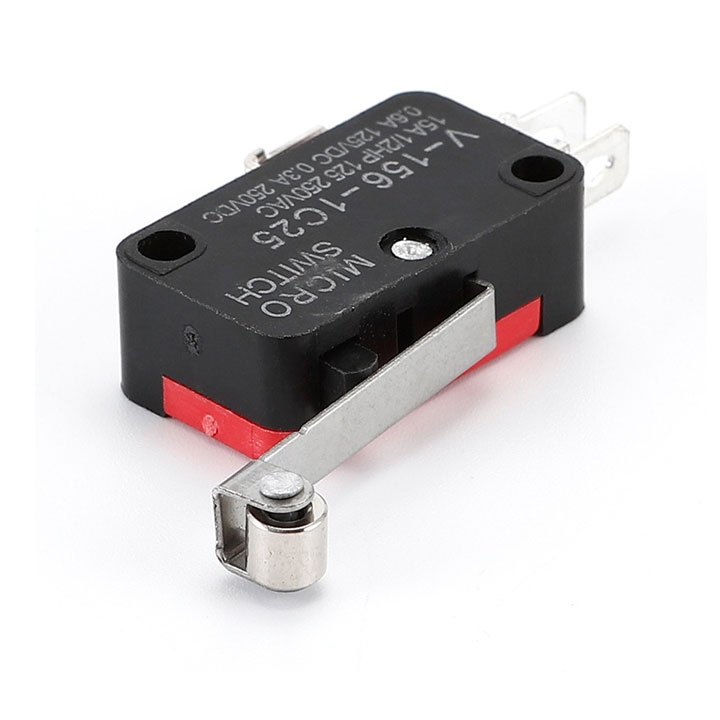

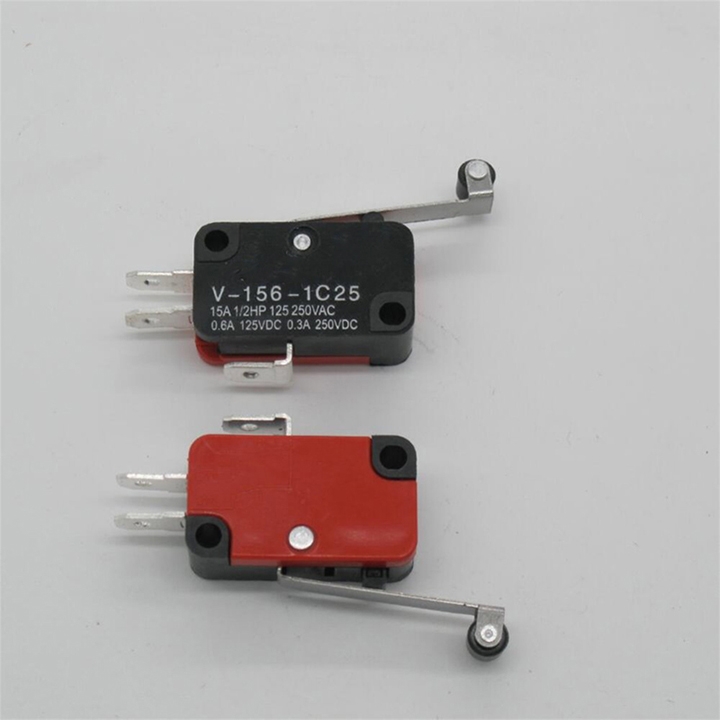

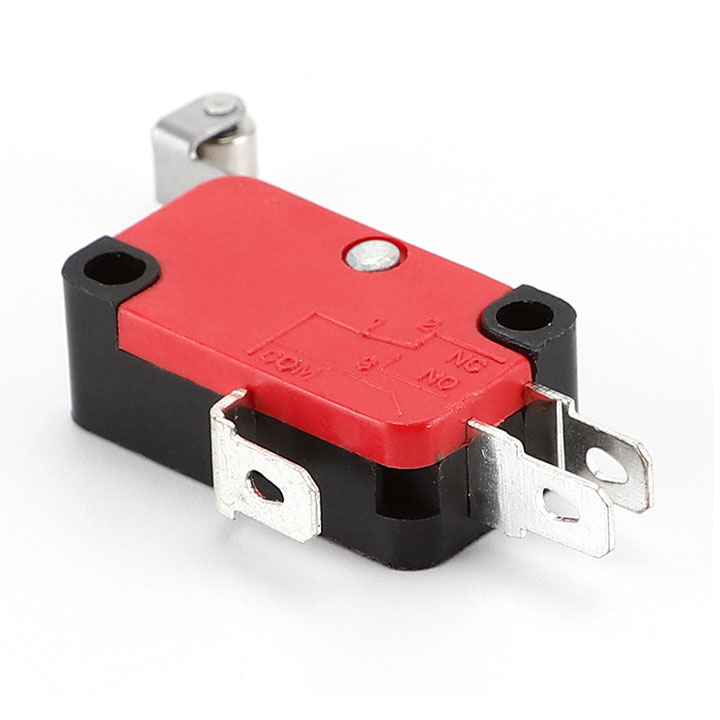

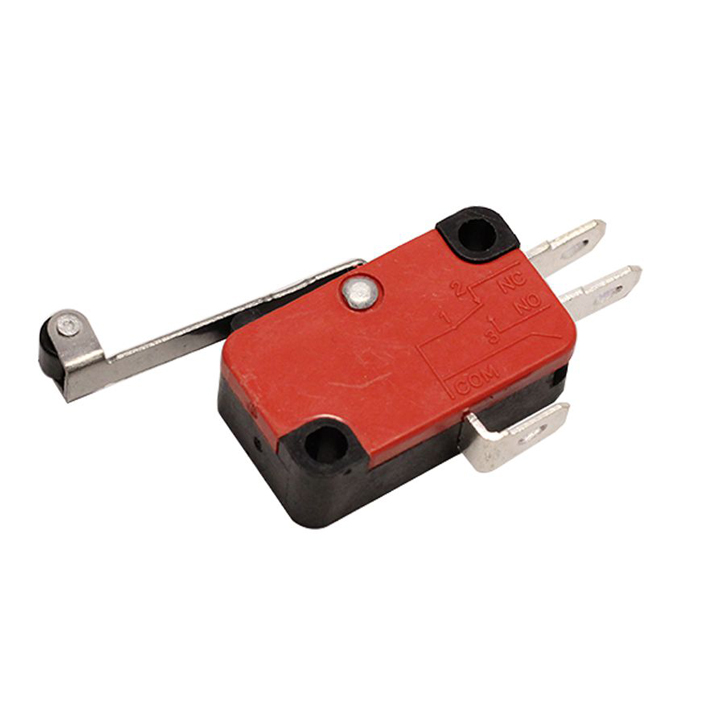

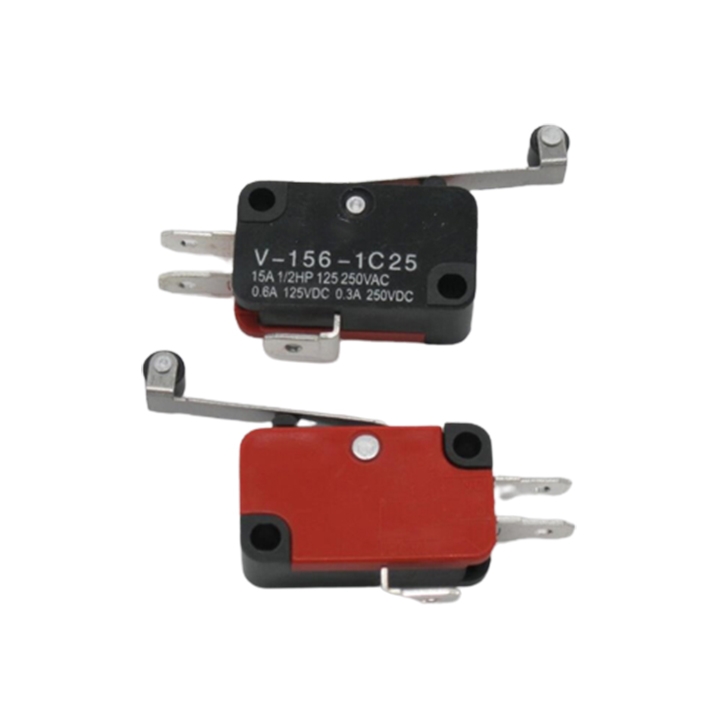

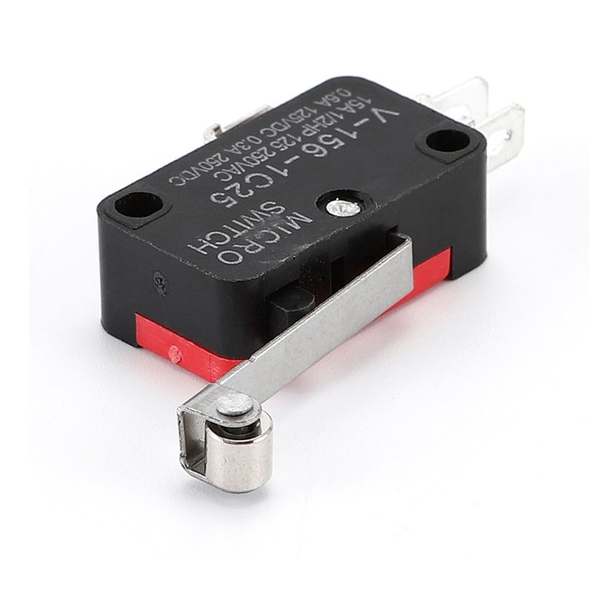

Công Tắc Hành Trình T125 5A 250V Có Bánh Xe

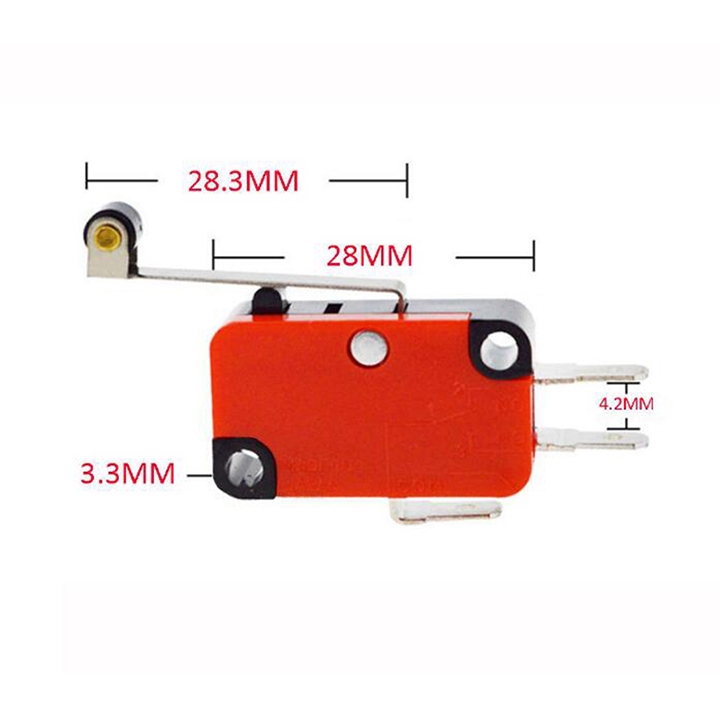

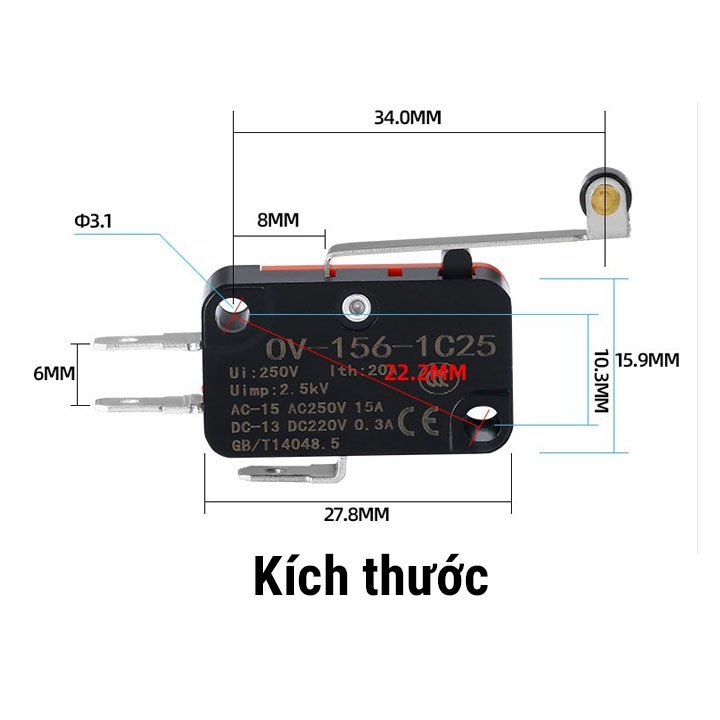

Kích Thước Công Tắc Hành Trình T125 5A 250V
Công Tắc Hành Trình T125 5A 250V 2 Chân

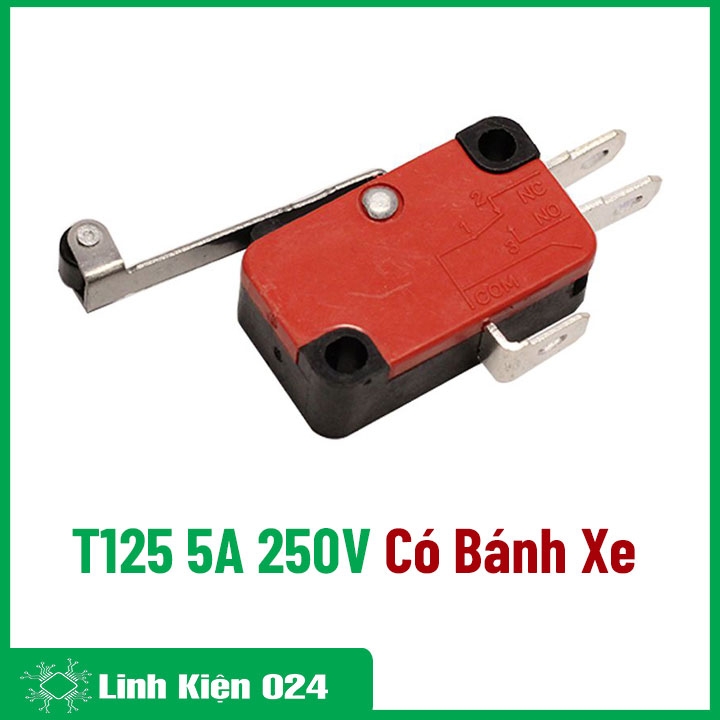

Công Tắc Hành Trình T125 5A 250V Có Bánh Xe
