Công Tơ Điện Tử PZEM-061 80VAC-260VAC 100A
✔️ Công tơ điện tử PZEM-061 là một thiết bị đo điện năng tiêu thụ nhỏ gọn, giá rẻ, sử dụng phổ biến trong các hệ thống dân dụng và DIY để theo dõi điện áp, dòng điện, công suất và điện năng tiêu thụ.
🔧 Thông số kỹ thuật cơ bản – PZEM-061
Thông số | Giá trị |
---|---|
Điện áp hoạt động | 80V – 260V AC (1 pha) |
Dòng điện đo được | Tối đa 100A |
Công suất tối đa | Khoảng 22kW (tùy thuộc điện áp và dòng tải) |
Đo lường | - Điện áp (V) - Dòng điện (A) - Công suất tức thời (W) - Năng lượng tiêu thụ (kWh) |
Cảm biến dòng | Biến dòng (CT) dạng vòng kẹp rời, an toàn (không cắt dây) |
Tích hợp màn hình | LCD 1.6–2 inch (tùy lô hàng) |
Nguồn nuôi | Lấy trực tiếp từ nguồn AC đo (không cần cấp nguồn ngoài) |
Nút Reset | Xóa số liệu kWh tích lũy (ấn giữ 5 giây) |
🔌 Cách đấu nối
1. Nguồn điện AC vào:
✔️ 2 cọc vít L & N: nối song song với thiết bị cần đo (chính là nguồn cấp của hệ thống).
2. Biến dòng (CT):
✔️ Kẹp quanh dây pha (dây nóng) của tải.
✔️ Không cần cắt dây, an toàn khi lắp đặt.
✔️ Lưu ý: Không kẹp cả dây pha và trung tính (nếu kẹp cả 2 thì dòng = 0A).
📊 Hiển thị thông số:
✔️ Màn hình LCD sẽ lần lượt (hoặc hiển thị đồng thời) các thông số:
✔️ Voltage (V): Điện áp thực tế đang sử dụng.
✔️ Current (A): Dòng tải tiêu thụ.
✔️ Power (W): Công suất tiêu thụ tức thời.
✔️ Energy (kWh): Tổng điện năng đã tiêu thụ (tích lũy).
✅ Ưu điểm:
✔️ Dễ sử dụng, dễ lắp đặt.
✔️ Không cần nguồn ngoài.
✔️ Có thể đo tải lớn (lên đến 100A).
✔️ Độ chính xác khá cao cho các ứng dụng dân dụng.
📦 Ứng dụng phổ biến:
✔️ Giám sát tiêu thụ điện cho:
✔️ Máy lạnh
✔️ Tủ lạnh
✔️ Máy bơm nước
✔️ Dàn máy đào coin
✔️ Thiết bị DIY, điện mặt trời,...

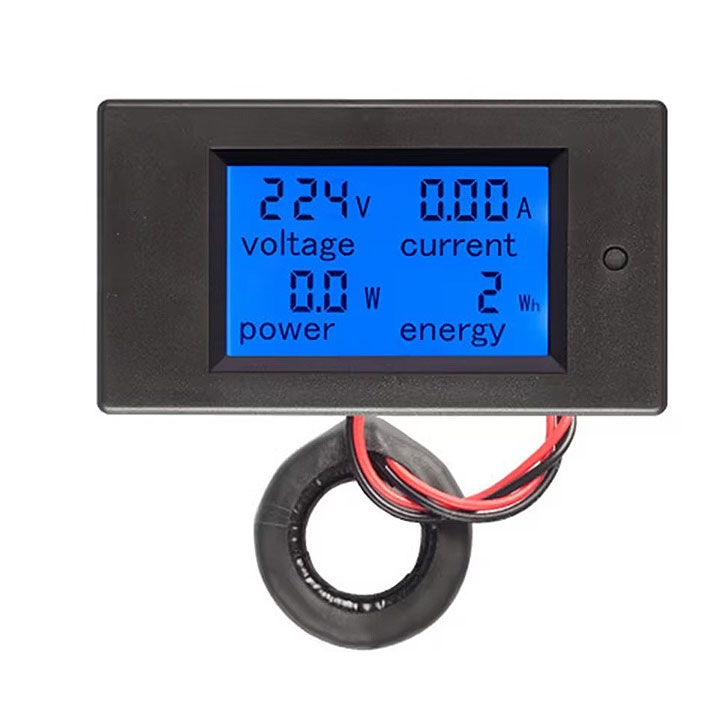

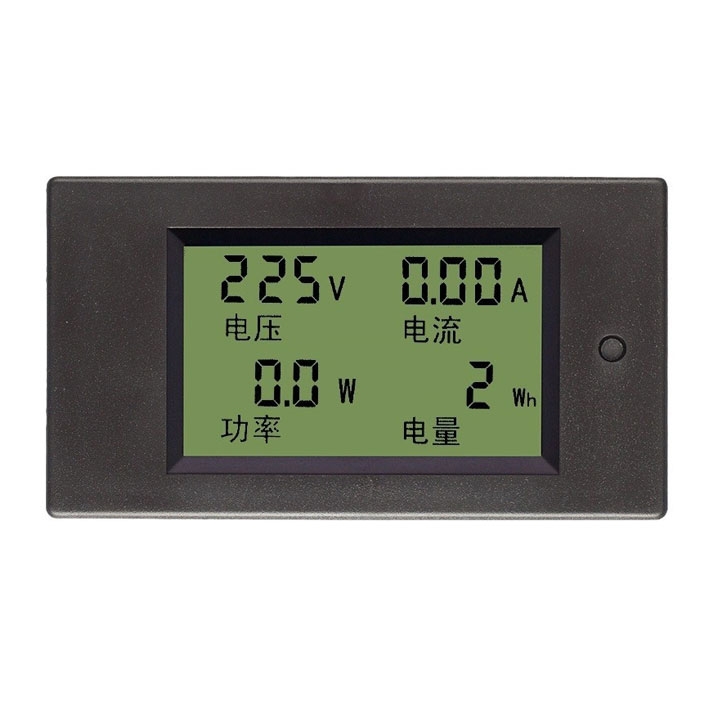

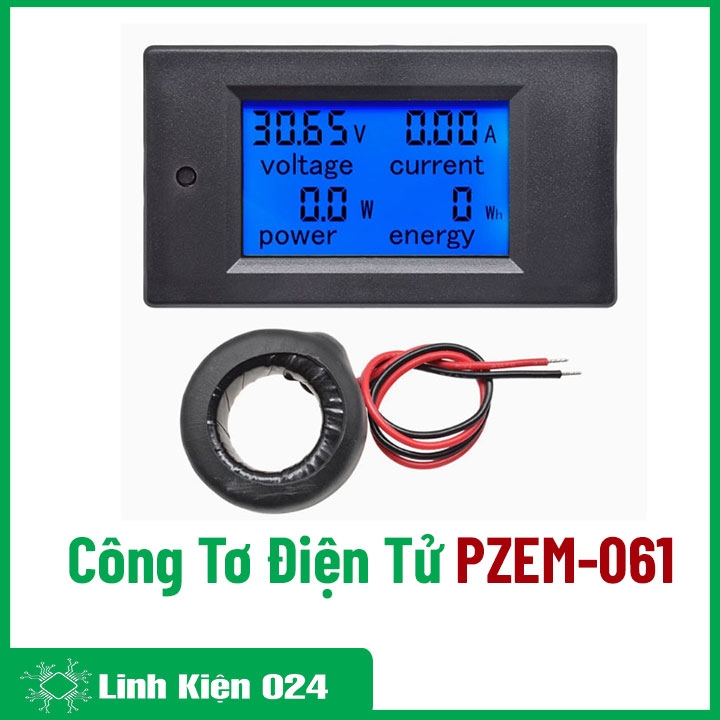

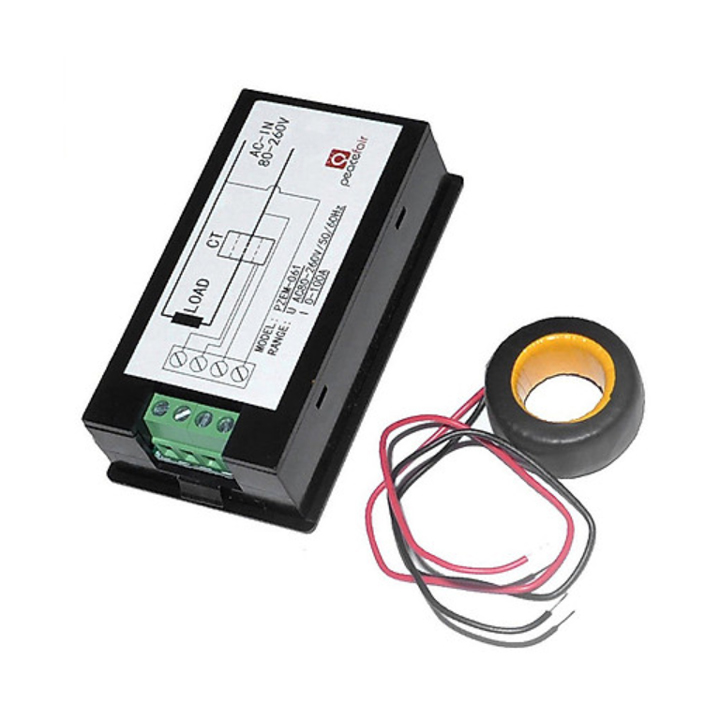

Hình Ảnh Công Tơ Điện Tử PZEM-061 80VAC-260VAC 100A

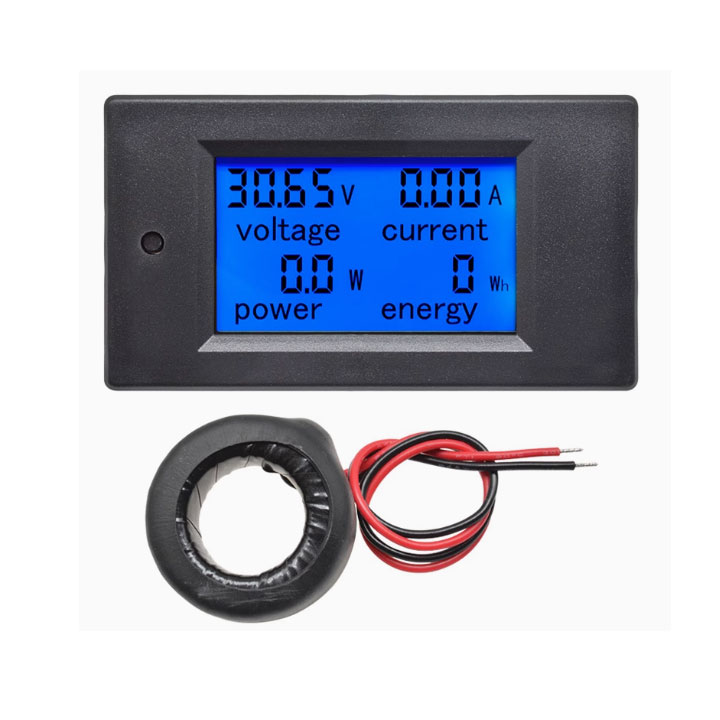

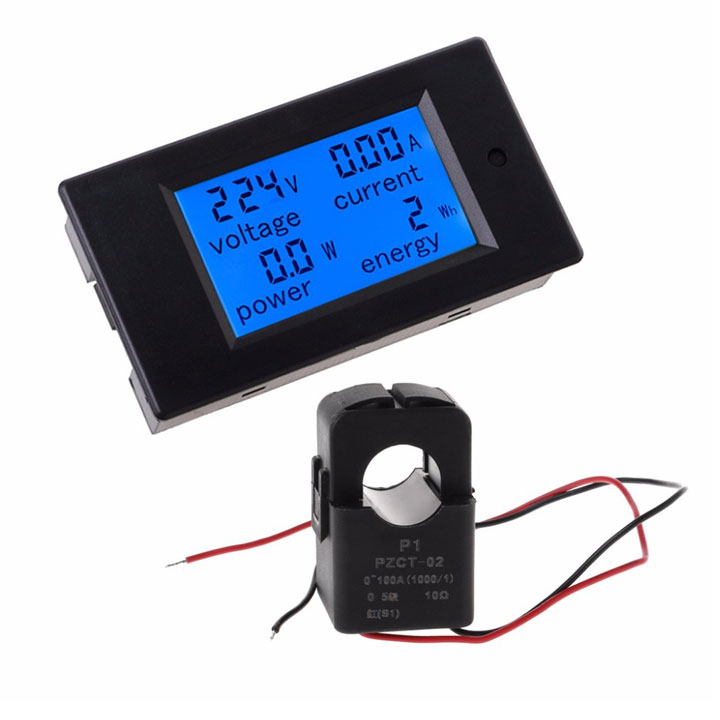

Công Tơ Điện Tử PZEM-061 80VAC-260VAC 100A

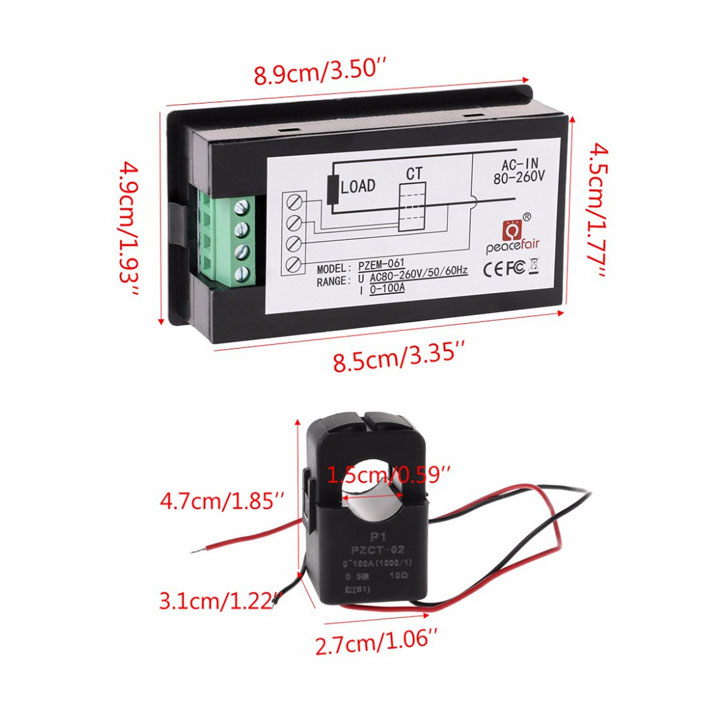

Kích Thước Công Tơ Điện Tử PZEM-061 80VAC-260VAC 100A

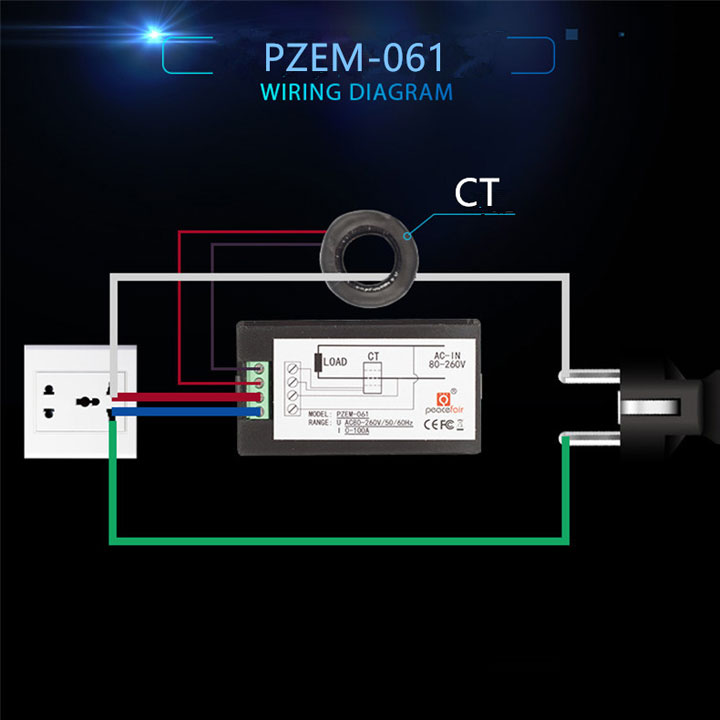

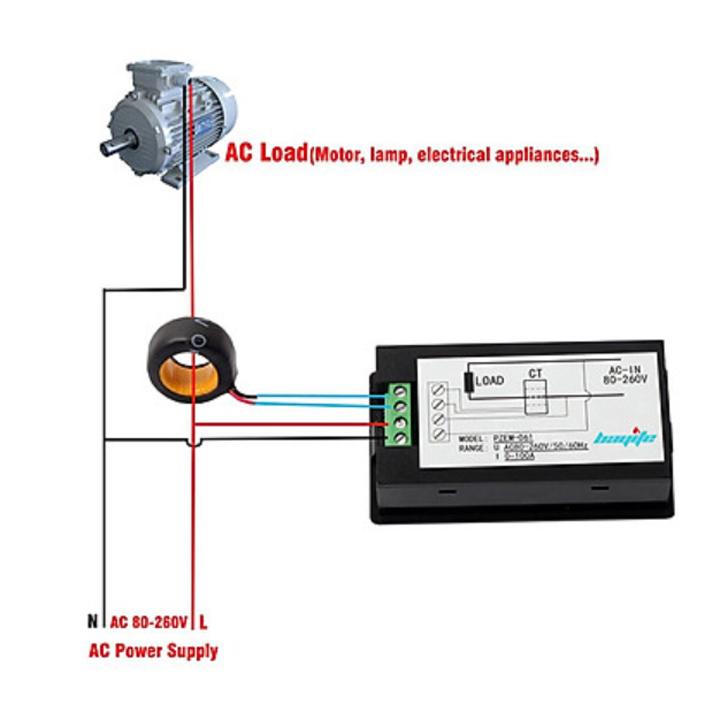

Sơ Đồ Đấu Nối
