Điện trở Shunt 100A 75mV FL-2
➤ Điện trở Shunt 100A/75mV FL‑2 là một loại điện trở chuyên dụng dùng để đo dòng điện lớn (tối đa 100 ampe) bằng cách đo điện áp rơi (75mV) trên điện trở rất nhỏ (≈0.00075 ohm).
➤ Đây là một thiết bị quan trọng trong các mạch điện đo lường công suất, giám sát pin, hoặc điều khiển tải công suất cao, thường được sử dụng cùng ampe kế hoặc bộ đo điện tử.
🧩 Cấu tạo
➤ Dải kim loại hợp kim mangan (Manganin): có điện trở rất nhỏ, ổn định với nhiệt độ.
➤ Hai thanh đồng hoặc ốc bắt: dùng để đấu dòng điện vào/ra.
⚙️ Nguyên lý hoạt động
➤ Khi dòng điện đi qua shunt, điện trở rất nhỏ tạo ra một điện áp rơi tuyến tính theo dòng.
➤ Thiết bị đo (ampe kế hoặc IC đo dòng như INA219) đo điện áp này.
➤ Từ đó suy ra dòng điện chạy qua bằng công thức: I=Vshunt / R
📦 Thông số kỹ thuật tiêu chuẩn
| Thuộc tính | Giá trị tiêu biểu |
|---|---|
| Dòng tối đa | 100 A |
| Điện áp đầu ra | 75 mV |
| Điện trở nội | 0.75 mΩ |
| Độ chính xác | ±0.5% (Class 0.5) |
| Nhiệt độ hoạt động | -40 °C đến +60 °C |
| Chất liệu | Đồng + hợp kim mangan |

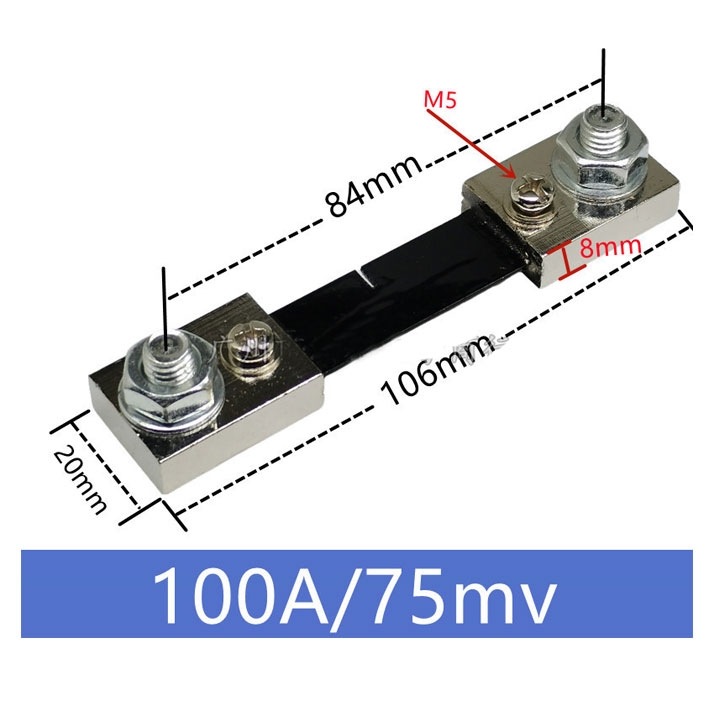

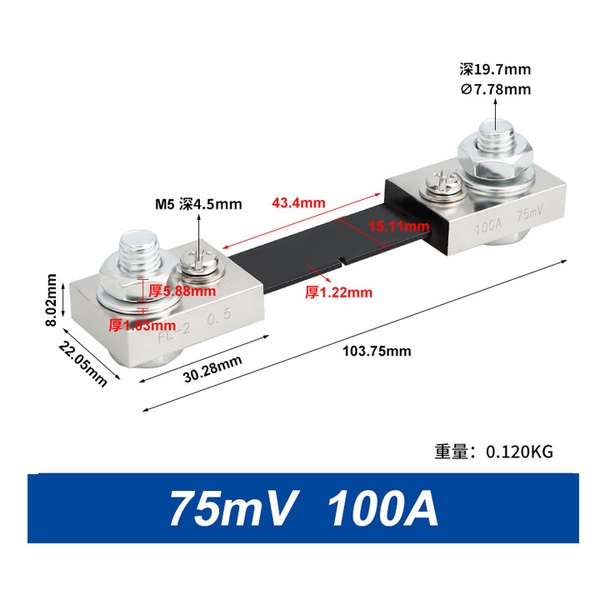

| Kích thước FL‑2 chuẩn | ~110 × 25 × 20 mm |

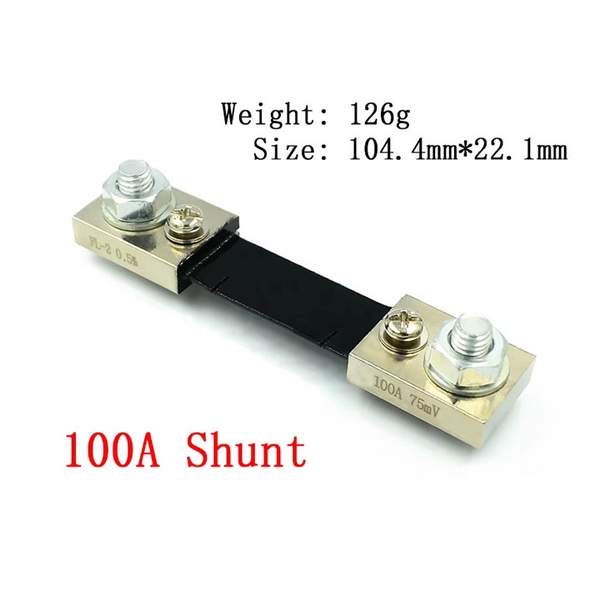

| Trọng lượng | Khoảng 100–150g |
✅ Ứng dụng thực tế
➤ Đồng hồ đo ampe kế analog hoặc số (thường gắn ngoài tủ điện).
➤ Bộ giám sát pin ắc quy, nhất là trong hệ thống năng lượng mặt trời.
➤ Đo công suất, giám sát tải trong hệ thống DC công suất lớn.
➤ Arduino, ESP32 (kết hợp với IC đo dòng như INA219/INA226).
➤ Bộ nạp điện, mô-tơ điện DC, biến tần DC.
✅ Ưu điểm
➤ Đo dòng lớn chính xác mà không làm sụt áp đáng kể.
➤ Tương thích với nhiều thiết bị đo (hiển thị mV).
➤ Bền, chịu dòng cao, ít trôi sai số nhờ hợp kim ổn định nhiệt.

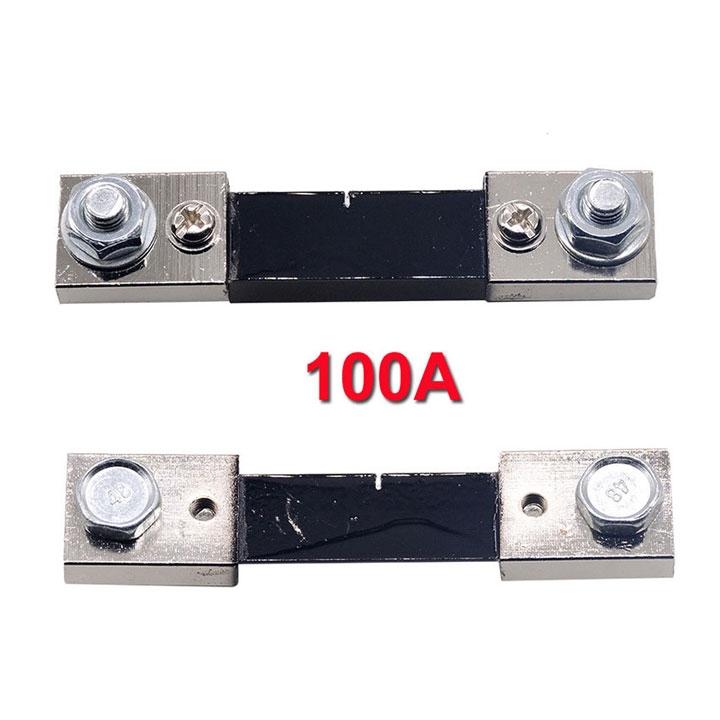

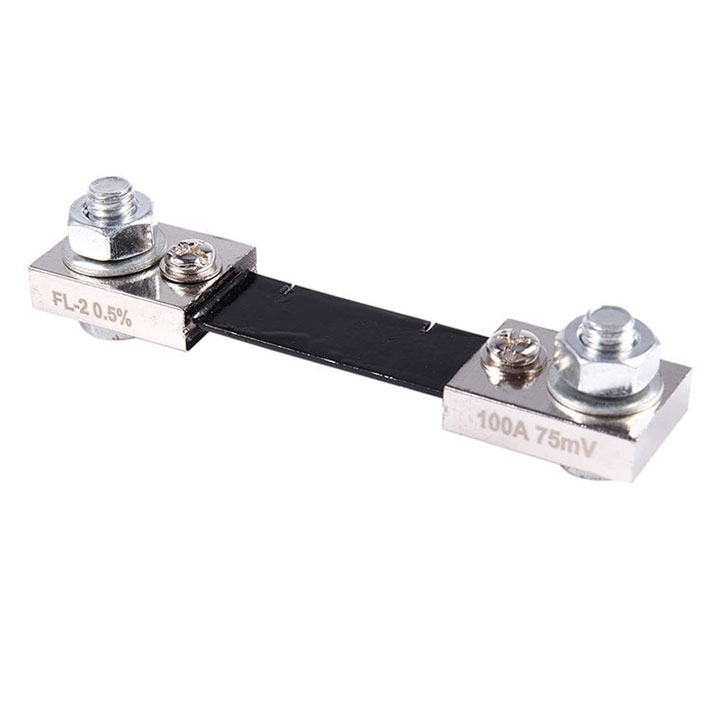

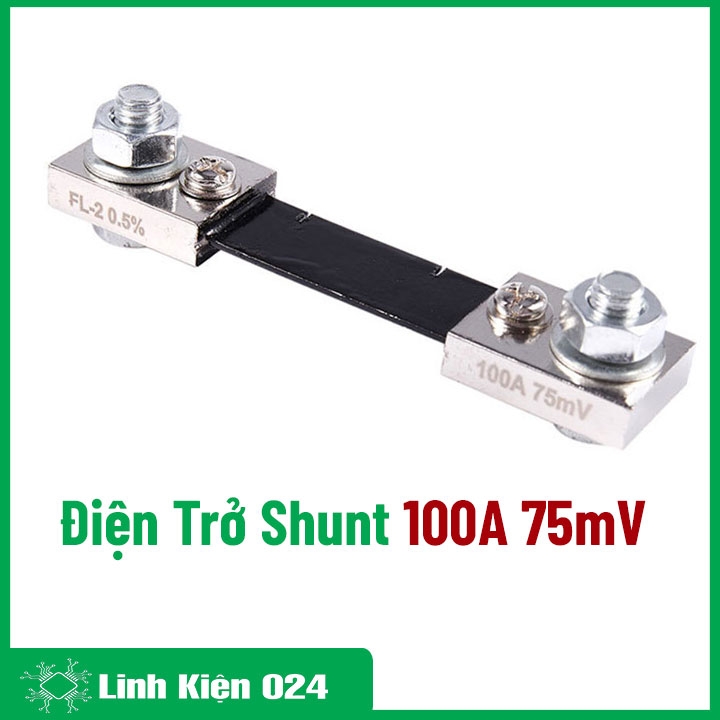

Hình Ảnh Điện Trở Shunt 100A 75mV FL-2
Điện trở Shunt 100A 75mV FL-2
Điện trở Shunt 100A 75mV FL-2
Điện trở Shunt 100A 75mV FL-2
