Điện Trở Shunt 200A/75mV FL-2
Điện trở Shunt 200A/75mV FL-2 là một loại điện trở đo dòng điện chuyên dùng trong các hệ thống đo dòng DC lớn, chẳng hạn như ampe kế, giám sát ắc-quy, năng lượng mặt trời, hoặc thiết bị công suất cao. Nó thuộc dòng shunt FL-2 tiêu chuẩn công nghiệp, có thể đo dòng tối đa 200 ampe, với tín hiệu đầu ra là 75 mV ở dòng định mức.
⚙️ Cấu tạo và nguyên lý hoạt động
➤ Cấu tạo: Là một thanh kim loại hợp kim đặc biệt (như manganin), có điện trở rất thấp nhưng ổn định với nhiệt độ.
➤ Hoạt động:
+ Dòng điện DC đi qua shunt tạo ra điện áp rơi nhỏ (tuyến tính).
+ Điện áp này (tối đa 75mV) được đưa vào đồng hồ đo hoặc mạch khuếch đại để suy ra dòng
📦 Thông số kỹ thuật điển hình
| Thuộc tính | Giá trị |
|---|---|
| Dòng định mức | 200A |
| Điện áp đầu ra | 75mV |
| Điện trở nội | 0.375 mΩ |
| Độ chính xác | ±0.5% (Class 0.5) |
| Nhiệt độ làm việc | -40°C đến +60°C |
| Kích thước (FL-2) | ~110–120 × 25 × 25 mm |
| Chất liệu dẫn điện | Đồng, hợp kim mangan |
| Kiểu lắp | Bắt vít 2 đầu, có 2 điểm đo điện áp riêng |
🛠 Ứng dụng thực tế
➤ Đồng hồ ampe kế DC 75mV
➤ Hệ thống năng lượng mặt trời (giám sát dòng từ tấm pin hoặc ắc-quy)
➤ Giám sát bộ sạc, bộ biến tần DC
➤ Bộ đo dòng tiêu thụ công suất lớn
➤ Arduino/ESP32/Raspberry Pi (kết hợp INA219, INA226...)
✅ Ưu điểm
➤ Cho phép đo dòng lớn mà không cần truyền dòng qua thiết bị đo.
➤ Tín hiệu mV chuẩn 75mV – tương thích với nhiều loại đồng hồ đo phổ biến.
➤ Giá rẻ, dễ lắp đặt, độ bền cao.
➤ Vật liệu ổn định nhiệt → độ chính xác tốt hơn trong môi trường thay đổi nhiệt độ.

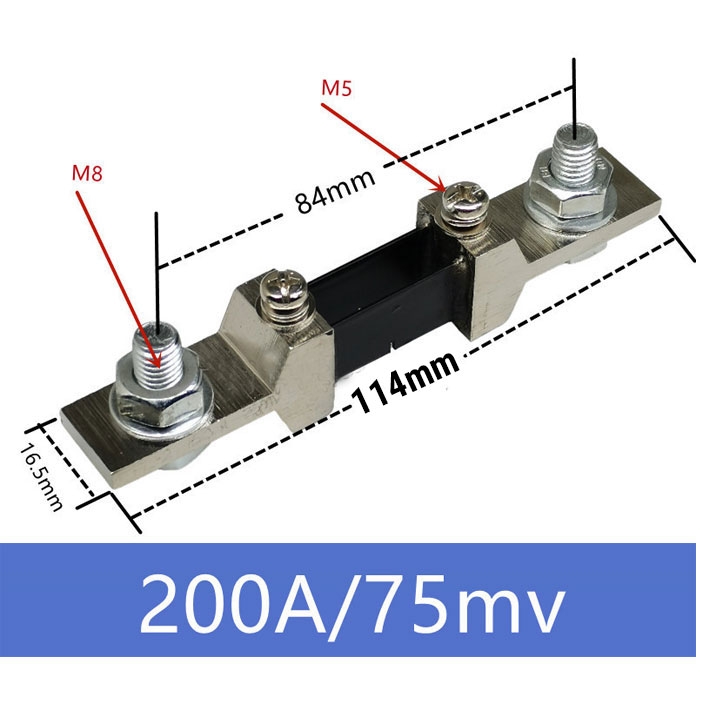

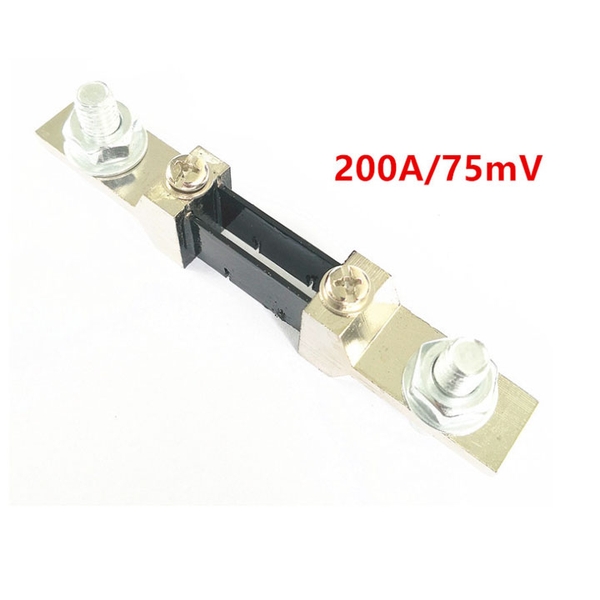

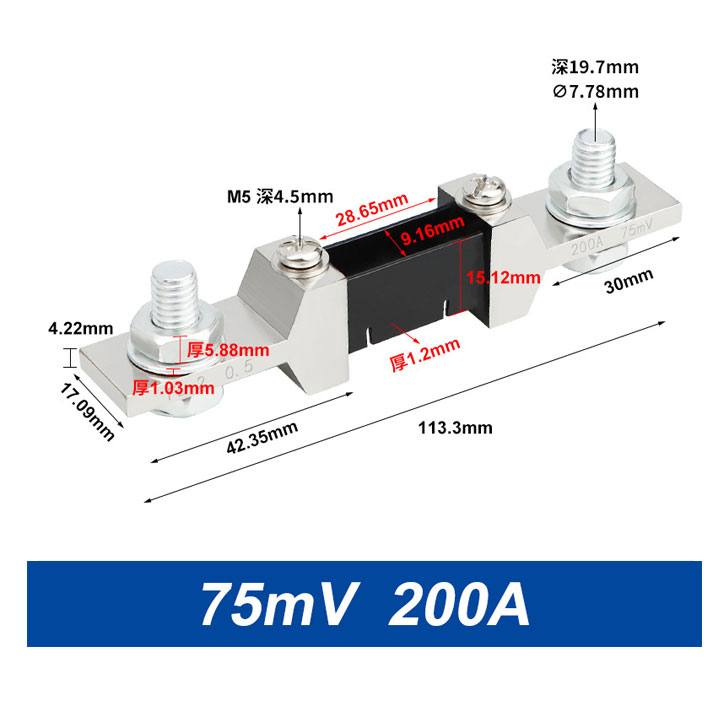

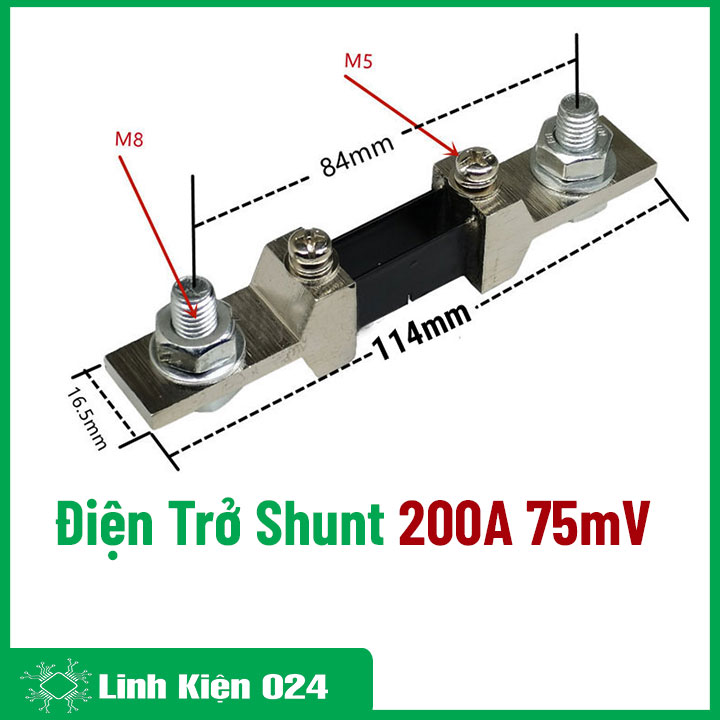

Hình Ảnh Điện Trở Shunt 200A/75mV FL-2
Điện Trở Shunt 200A/75mV FL-2
Điện Trở Shunt 200A/75mV FL-2
