Diode Her308 1000V 3A

Diode Her308 1000V 3A

➤ HER308 là diode chỉnh lưu phục hồi nhanh (Ultrafast Recovery Diode), dùng để chỉnh lưu dòng điện và chuyển mạch trong các mạch nguồn điện tử. Linh kiện có điện áp ngược cực đại 1000 V, dòng chỉnh lưu trung bình 3 A và dạng vỏ cắm xuyên lỗ

Thông Số Kỹ Thuật

➤ Mã linh kiện: HER308

➤ Loại linh kiện: Diode chỉnh lưu phục hồi nhanh

➤ Điện áp ngược cực đại: 1000 V

➤ Dòng chỉnh lưu trung bình: 3 A

➤ Dòng xung thuận cực đại: 150 A, xung đơn theo điều kiện datasheet

➤ Điện áp thuận tối đa: Khoảng 1,7 V tại dòng 3 A

➤ Thời gian phục hồi ngược: Khoảng 75 ns

➤ Kiểu vỏ: DO-201AD

➤ Số chân: 2

➤ Nhiệt độ mối nối: thường đến 135–150°C

Ứng Dụng

➤ Mạch nguồn xung: Chỉnh lưu dòng điện trong các bộ nguồn chuyển mạch phù hợp.

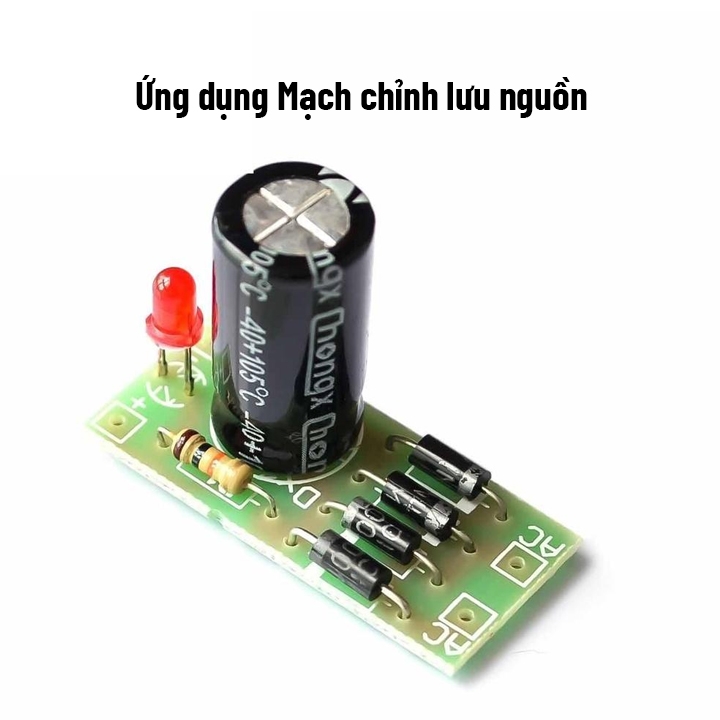

➤ Mạch chỉnh lưu nguồn: Chuyển dòng điện xoay chiều hoặc dạng sóng điện phù hợp thành dòng điện một chiều.

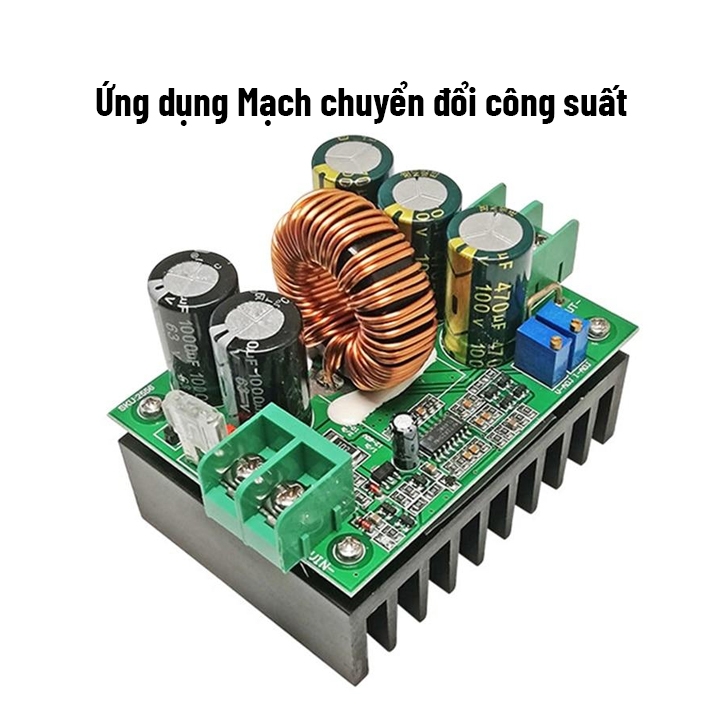

➤ Mạch chuyển đổi công suất: Hỗ trợ quá trình chuyển mạch nhanh, giảm tổn hao phục hồi trong các thiết kế tương thích.

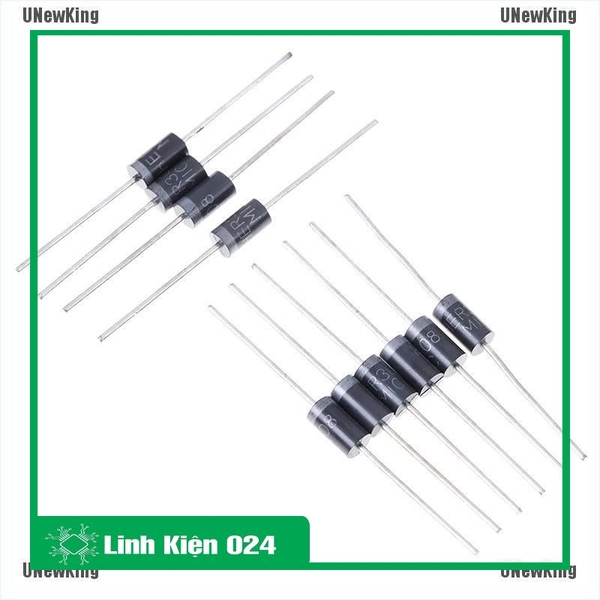

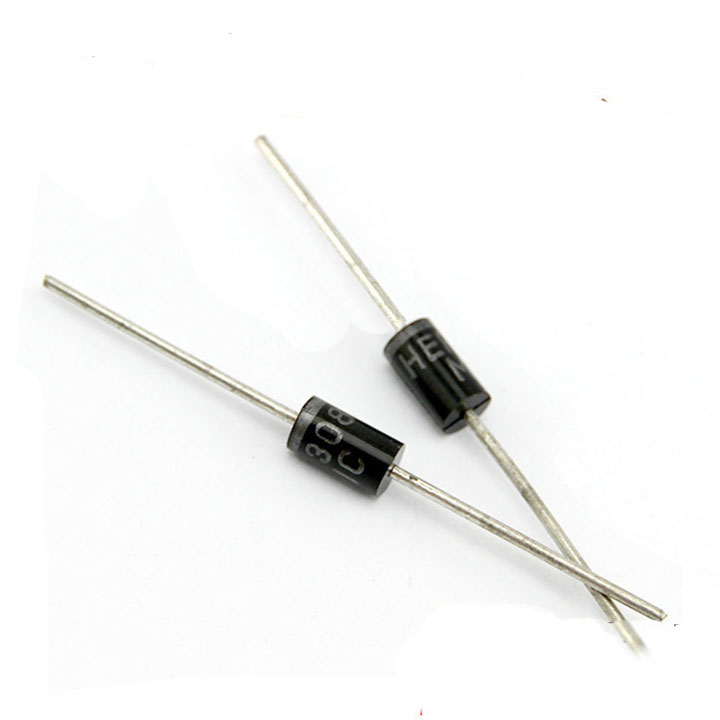

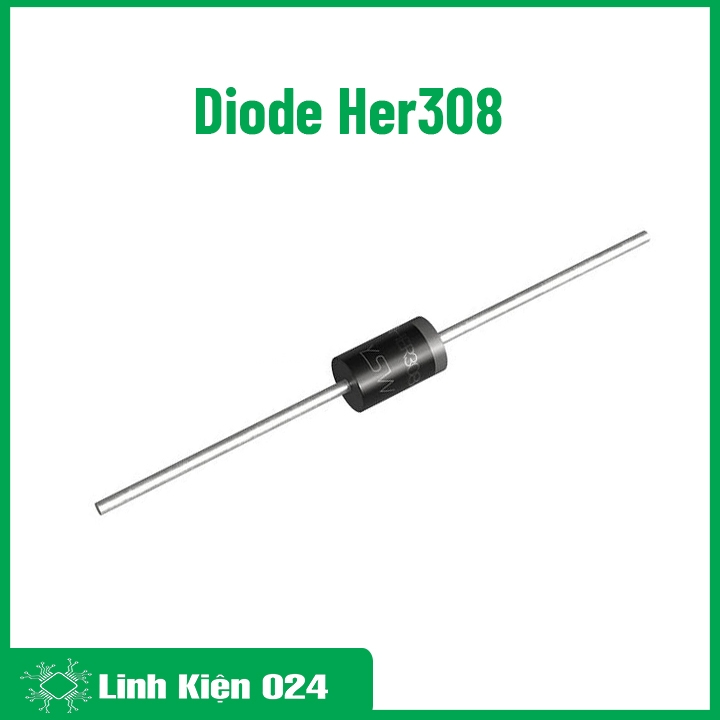

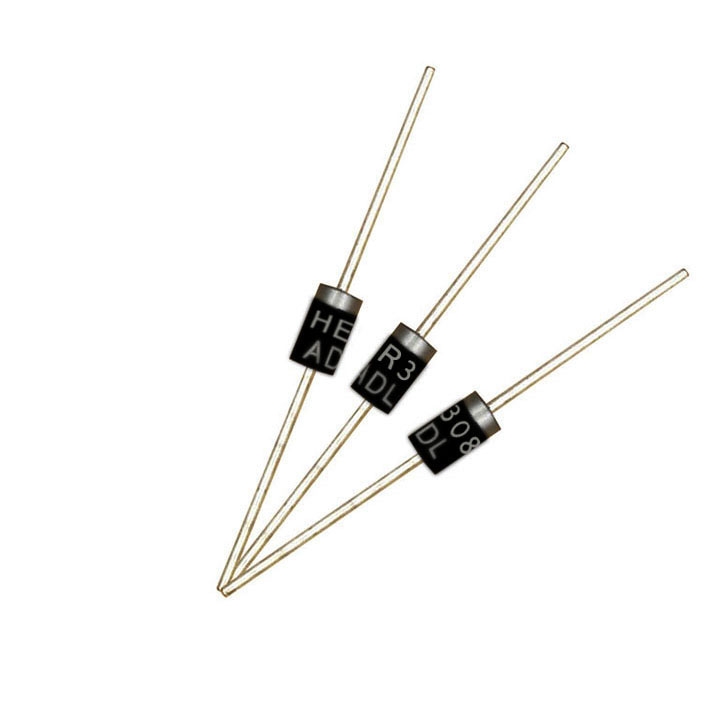

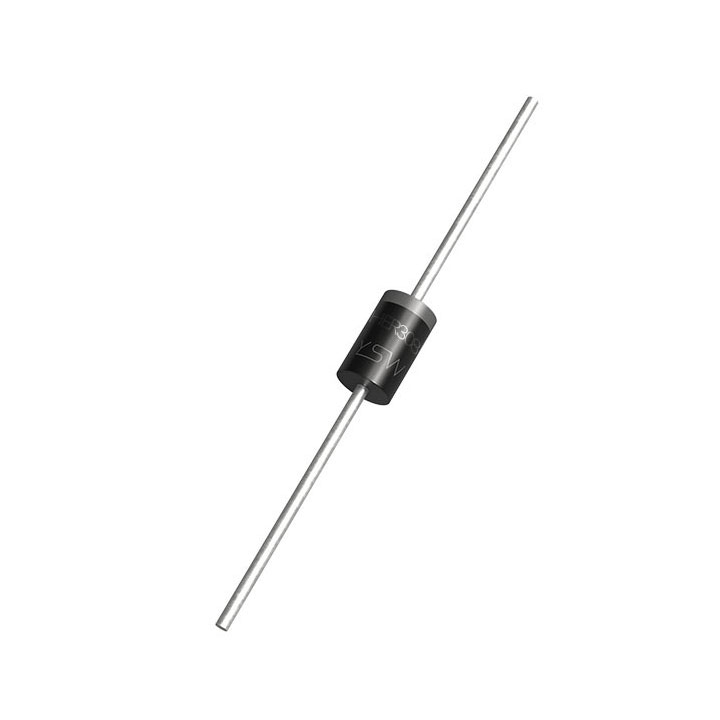

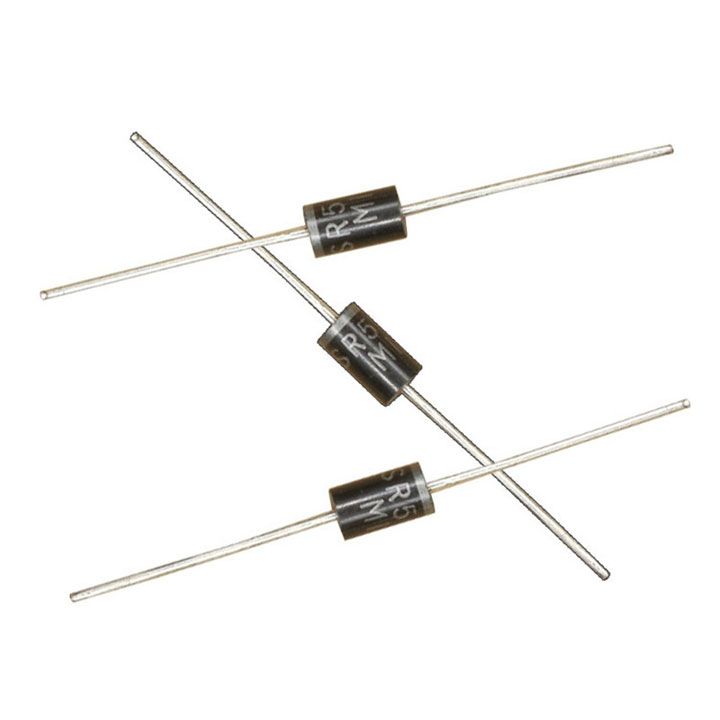

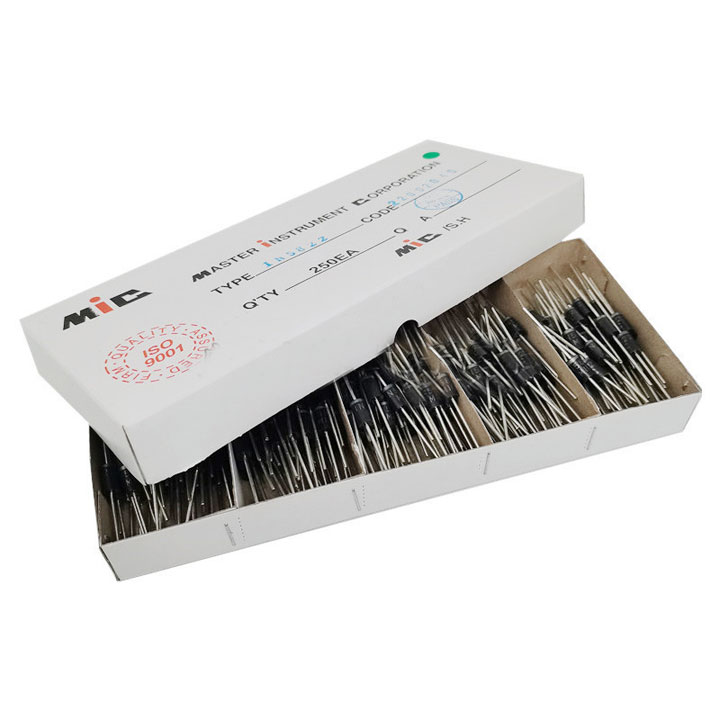

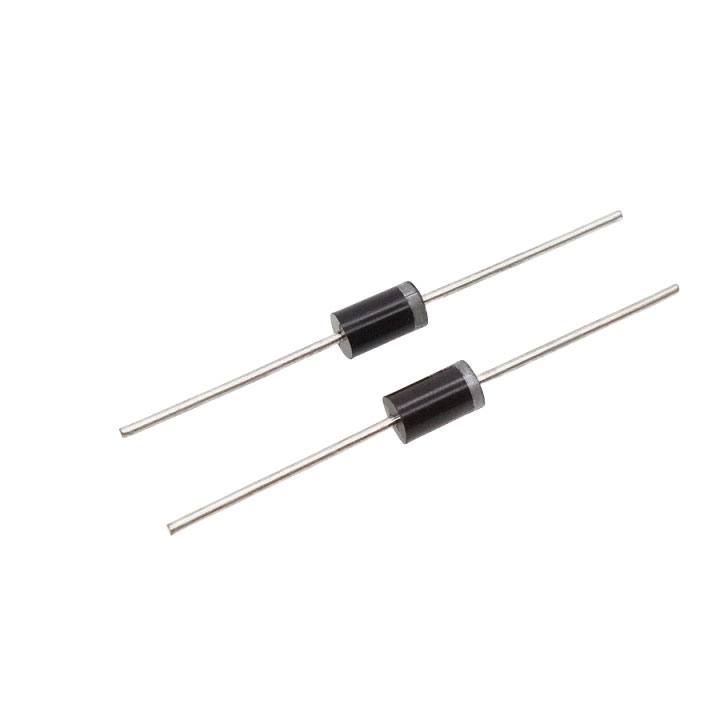

Hình Ảnh Diode Her308 1000V 3A

Diode Her308 1000V 3A

Diode Her308 1000V 3A

 Ứng Dụng Diode Her308 1000V 3A

 Ứng Dụng Diode Her308 1000V 3A
