Diode HFA04TB60

Diode HFA04TB60

✔️ Diode HFA04TB60 là một loại diode chỉnh lưu siêu nhanh (Ultra-Fast Rectifier Diode) thuộc dòng HFA (High Frequency Alternating), thường được dùng trong các mạch công suất, nguồn xung, biến tần.

Thông số chính của HFA04TB60

✔️ Mã linh kiện: HFA04TB60

✔️ Loại diode: Ultra-Fast Recovery Rectifier (Siêu nhanh)

✔️ Cấu trúc: thường là dual diode dạng common cathode (2 diode chung cực âm, đóng gói TO-220 hoặc tương đương)

✔️ Điện áp ngược cực đại (VRRM): 600V

✔️ Dòng điện trung bình (IF(AV)): 2 × 2A (tổng 4A)

✔️ Dòng đỉnh (IFSM): ~50A (xung ngắn)

✔️ Thời gian phục hồi ngược (trr): khoảng 35ns – 50ns (rất nhanh, thích hợp cho mạch tần số cao)

Ứng dụng

✔️ Mạch nguồn xung (SMPS) làm diode chỉnh lưu đầu ra.

✔️ Biến tần, UPS, bộ nghịch lưu năng lượng mặt trời.

✔️ Nguồn công suất cao yêu cầu diode chịu áp lớn, phục hồi nhanh.

✔️ Dùng trong mạch DC-DC converter, flyback, forward.

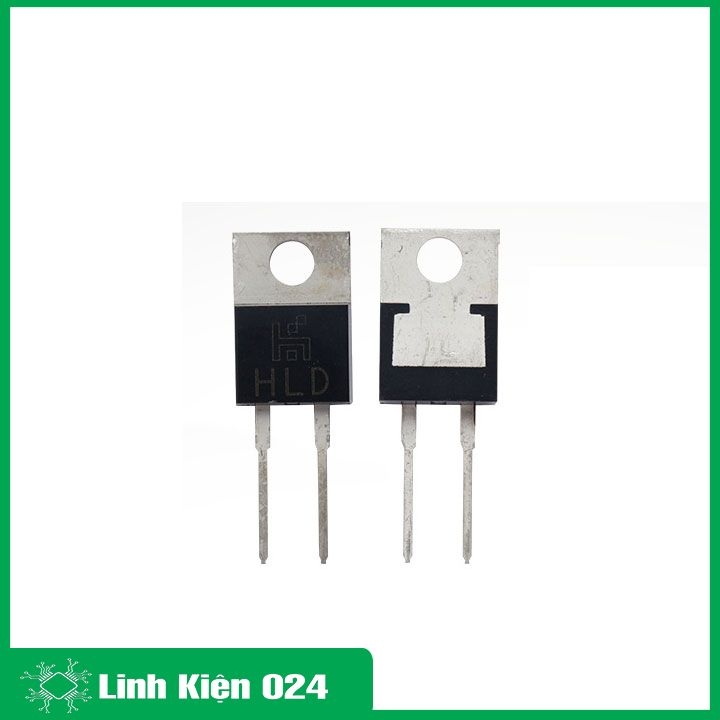

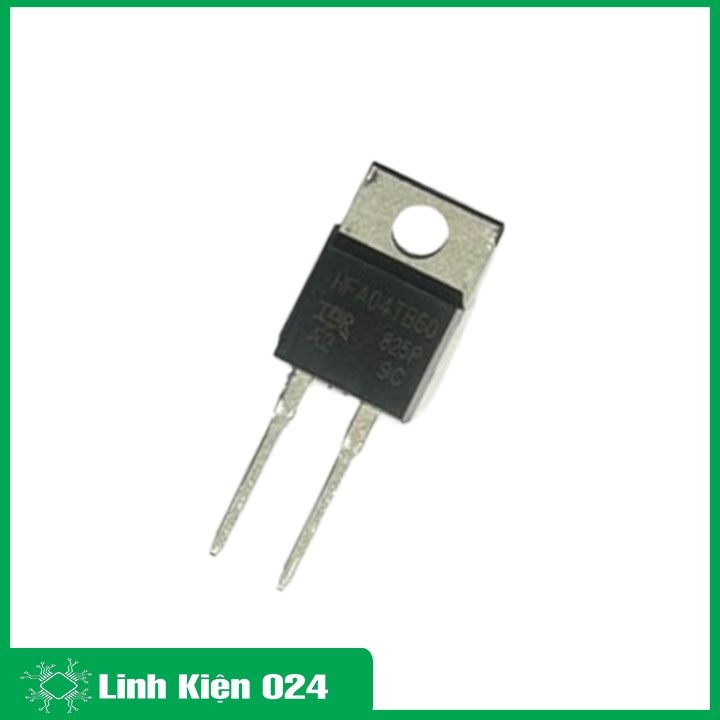

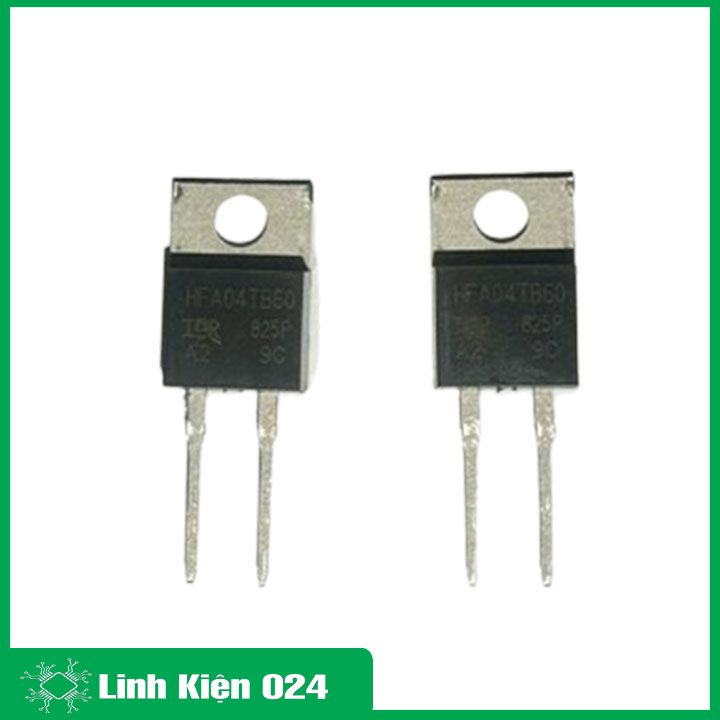

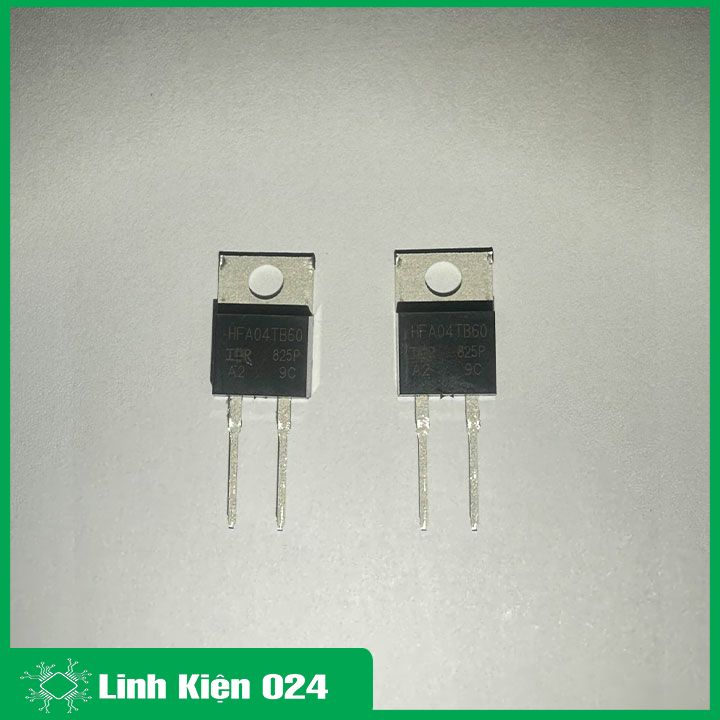

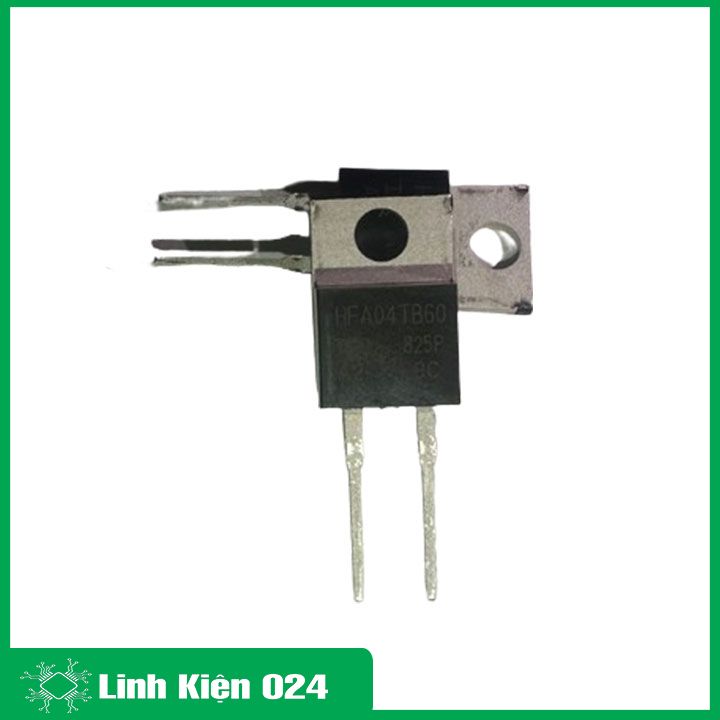

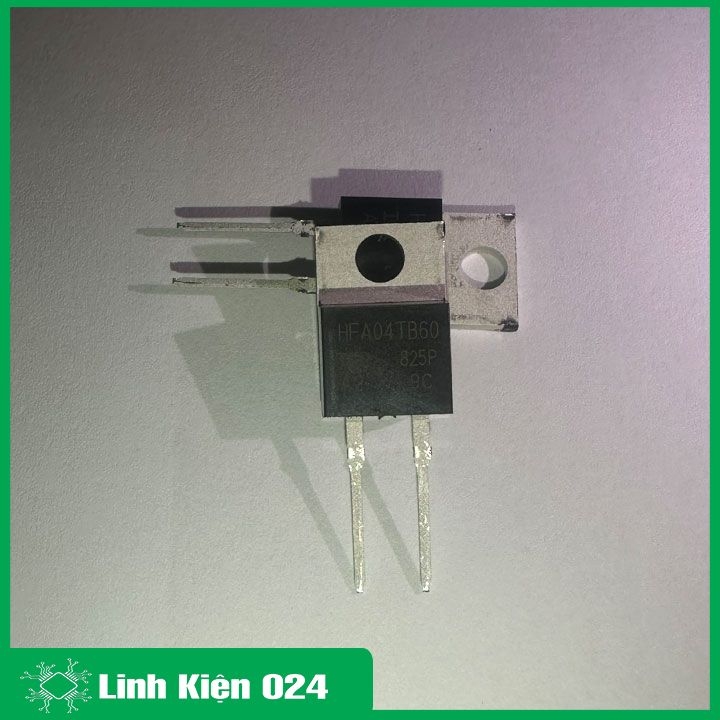

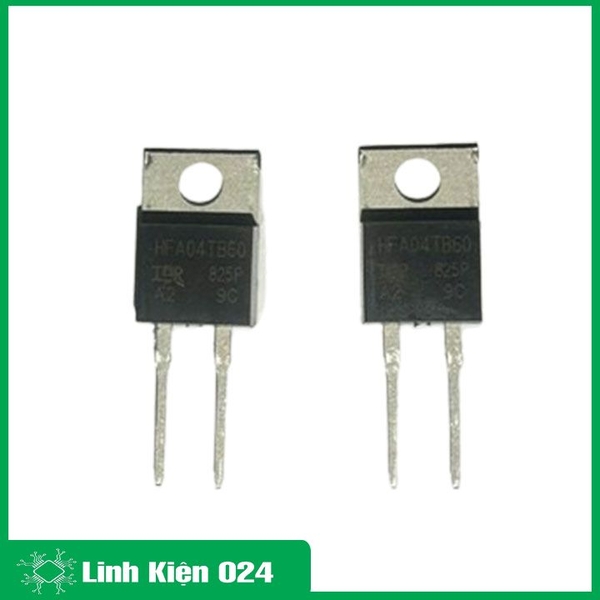

Hình Ảnh Diode HFA04TB60

Diode HFA04TB60

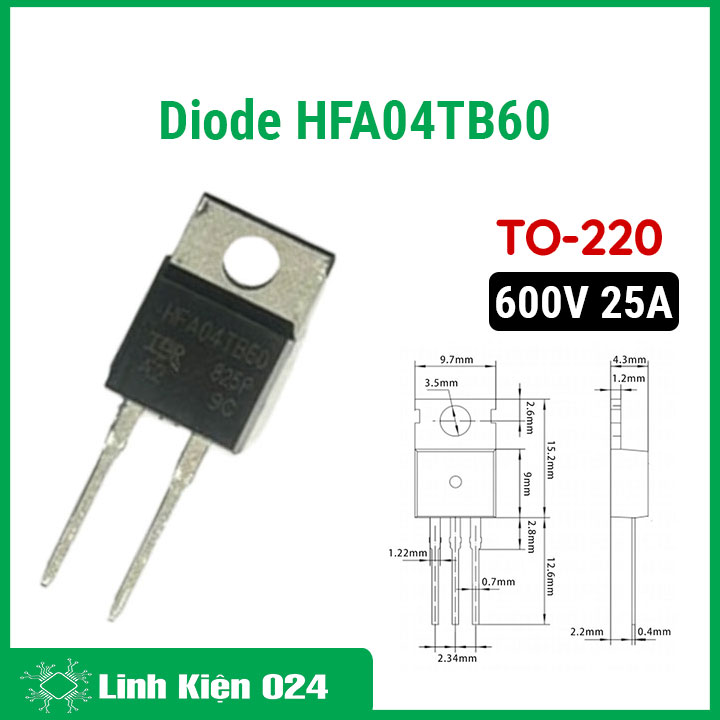

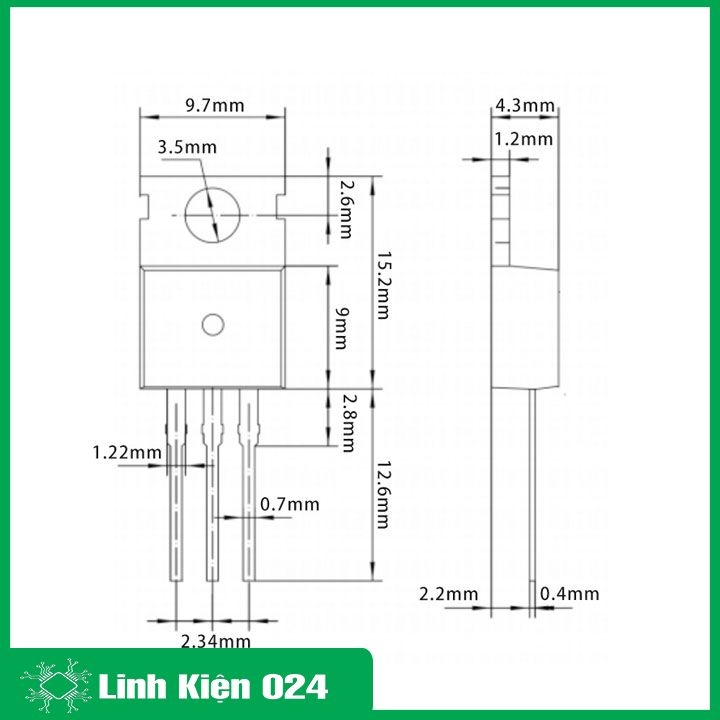

Kích Thước Chân Diode HFA04TB60

Diode HFA04TB60
