Động Cơ Mã Hóa Quay Quang Điện Tăng Dần 600 Xung Dòng AB 5-24V
➤ Động Cơ Mã Hóa Quay Quang Điện Tăng Dần 600 Xung Dòng AB 5-24V thực chất là một loại encoder quang học dạng incremental (tăng dần), chứ không phải motor. Nó thường được gọi là encoder quay (rotary encoder).
➤ Đây là encoder quang học dạng tăng dần, độ phân giải 600 xung/vòng, ngõ ra 2 kênh A-B lệch pha để xác định hướng quay, dùng nguồn 5–24V, thường để đo tốc độ & vị trí trong các hệ thống điều khiển tự động.
Khái niệm
➤ Là thiết bị dùng để biến chuyển động quay cơ học thành tín hiệu điện.
➤ Dạng tăng dần (Incremental Encoder) nghĩa là khi trục encoder quay, nó phát ra các xung vuông liên tục, số lượng xung tỉ lệ với góc quay.
Thông số "600 xung"
➤ Khi trục encoder quay 1 vòng, nó phát ra 600 xung tín hiệu.
➤ Nếu dùng cả hai kênh A và B (quadrature), có thể đo được tới 2400 bước/vòng (gồm xung lên và xuống của A và B).
➤ Độ phân giải càng cao thì đo góc quay càng chính xác.
Tín hiệu "Dòng AB"
➤ Encoder xuất ra 2 kênh tín hiệu A và B (vuông pha nhau 90°).
➤ Nhờ đó có thể xác định được chiều quay (thuận hoặc ngược).
➤ Một số encoder còn có thêm kênh Z (Zero/Index) để báo vị trí chuẩn (một xung mỗi vòng).
Nguồn nuôi 5–24V
➤ Encoder có mạch điện tử tích hợp, hoạt động ổn định với dải điện áp rộng 5V đến 24V DC.
➤ Tương thích dễ dàng với vi điều khiển, PLC, Arduino, STM32, v.v.
Ứng dụng
➤ Điều khiển tốc độ, vị trí trong động cơ servo, stepper motor.
➤ Máy CNC, robot, băng chuyền, máy in 3D.
➤ Các hệ thống đo lường góc quay, tốc độ.

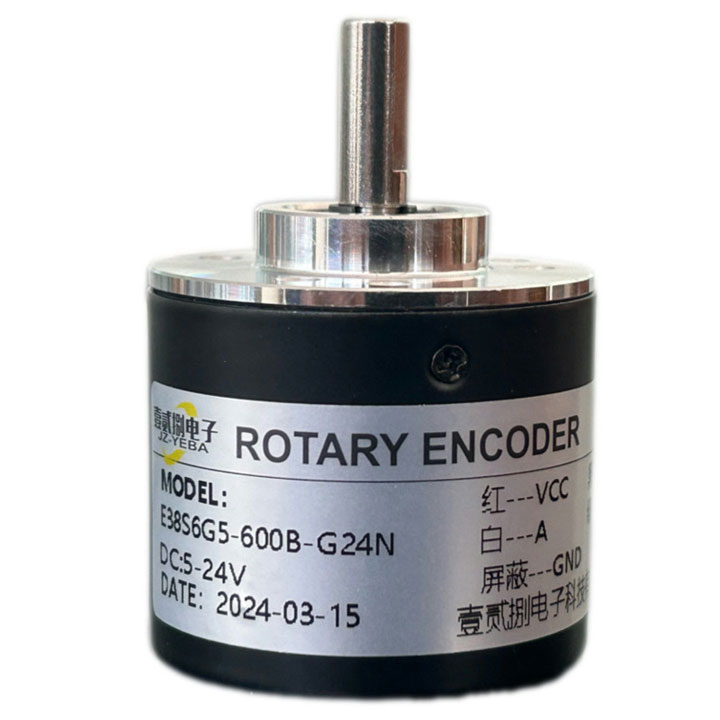

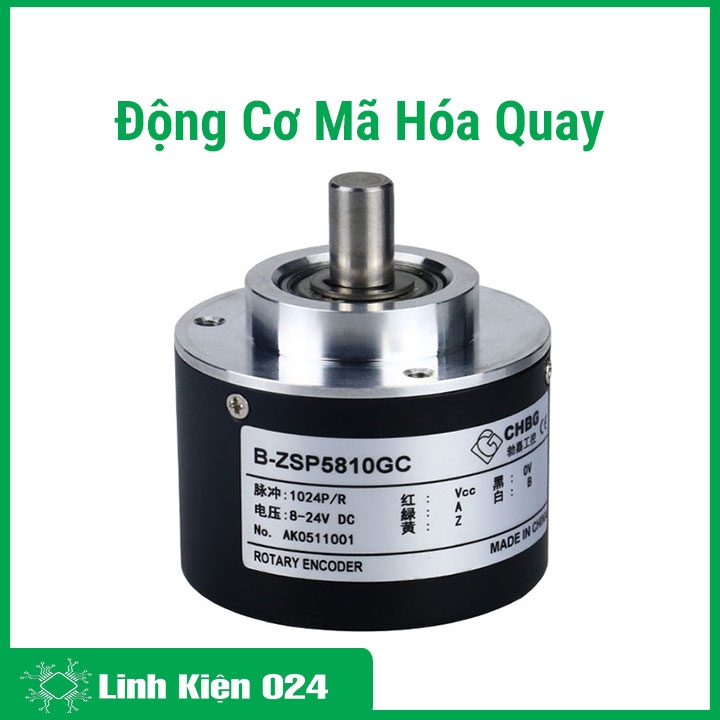

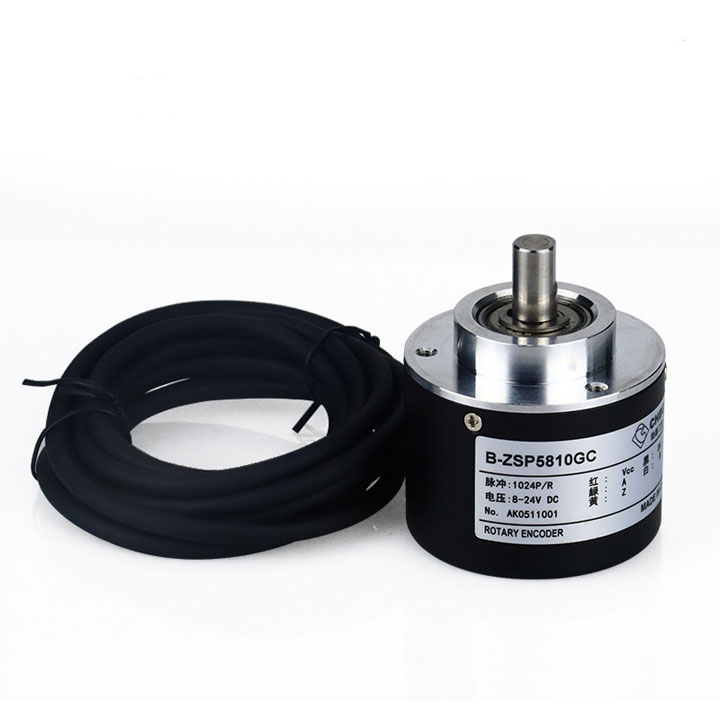

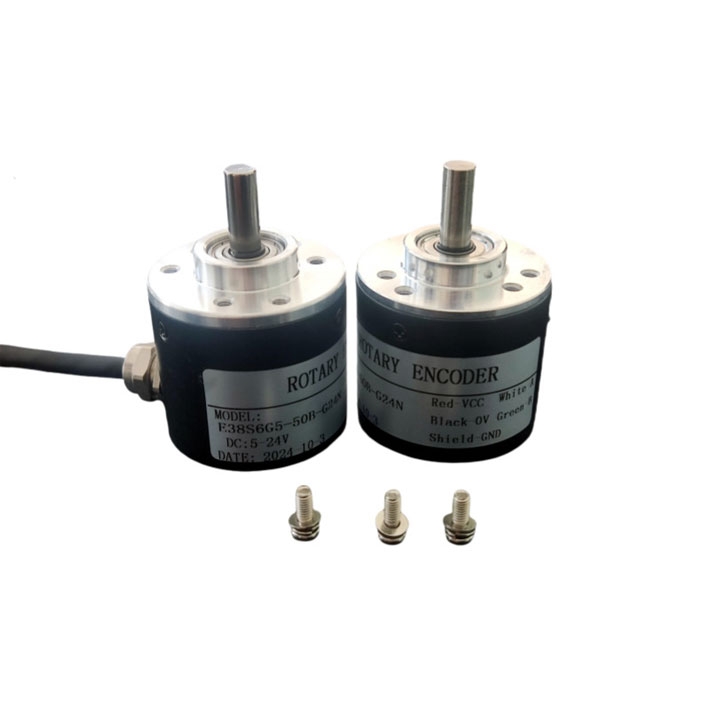

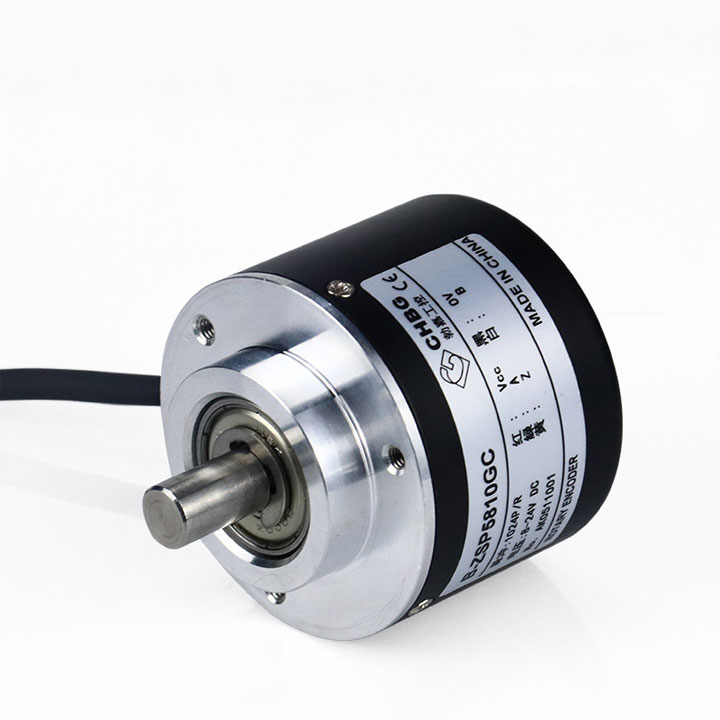

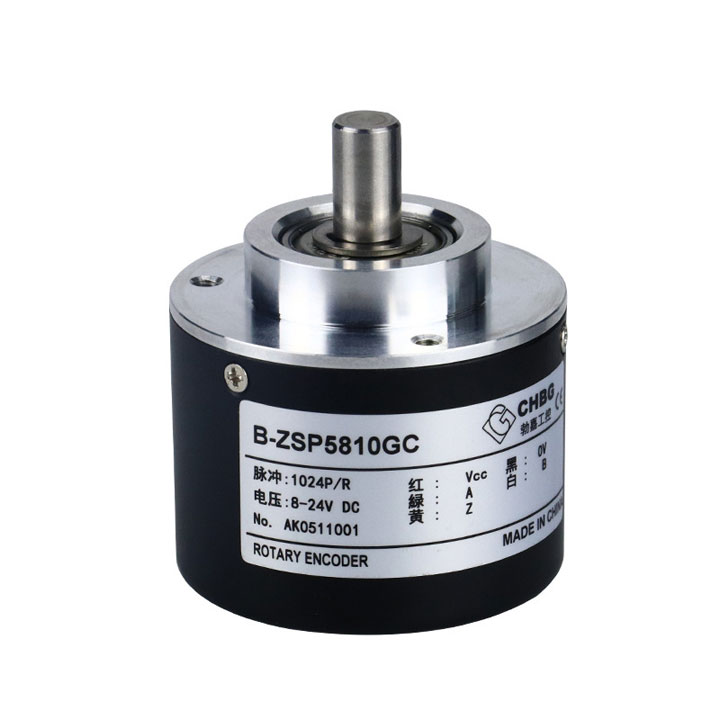

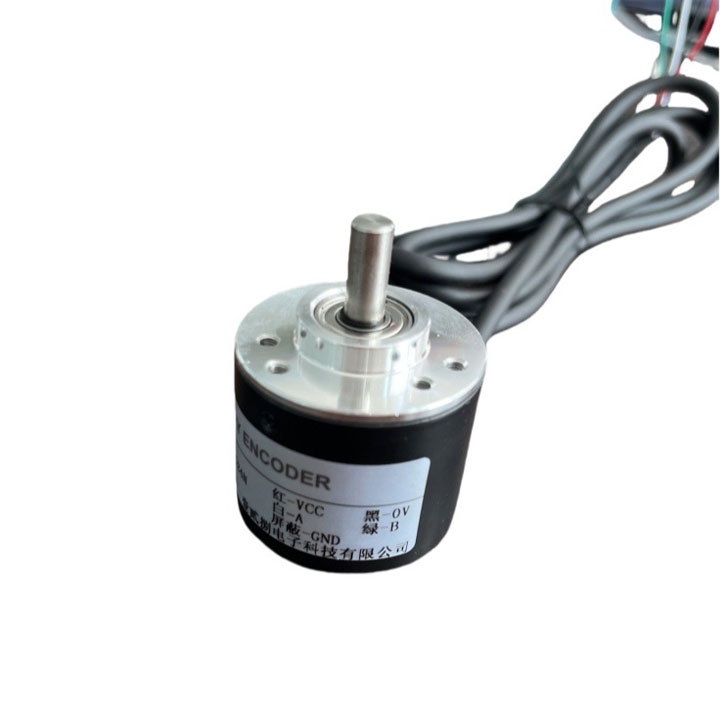

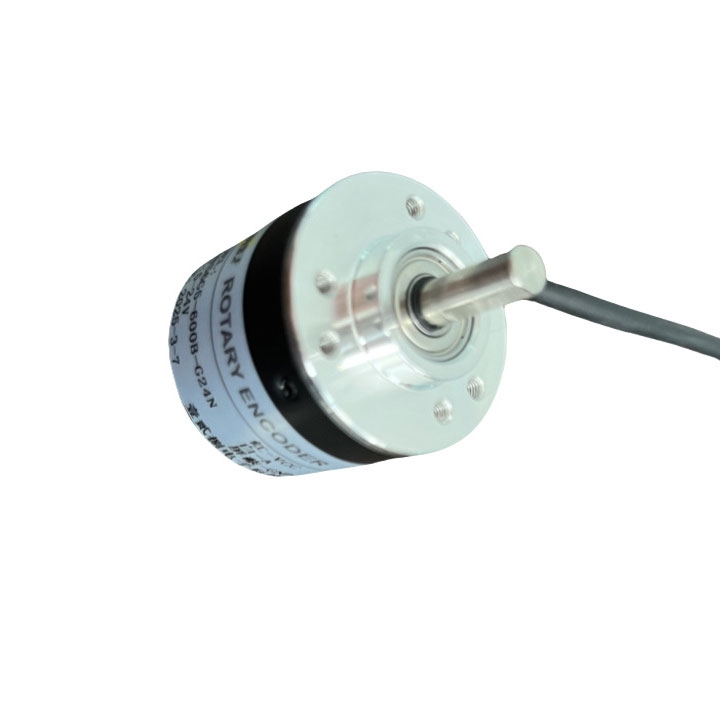

Hình Ảnh Encoder
Động Cơ Mã Hóa Quay Quang Điện
Động Cơ Mã Hóa Quay Quang Điện
Động Cơ Mã Hóa Quay Quang Điện
