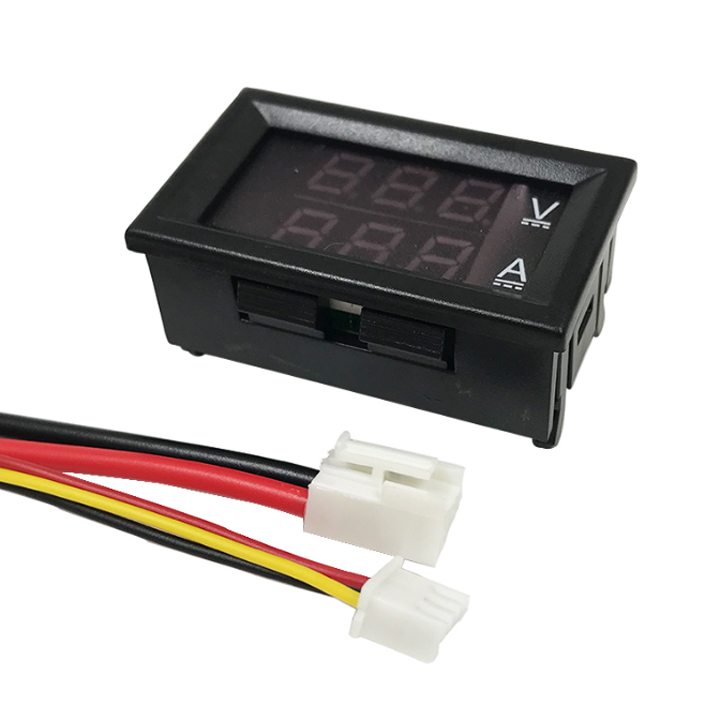

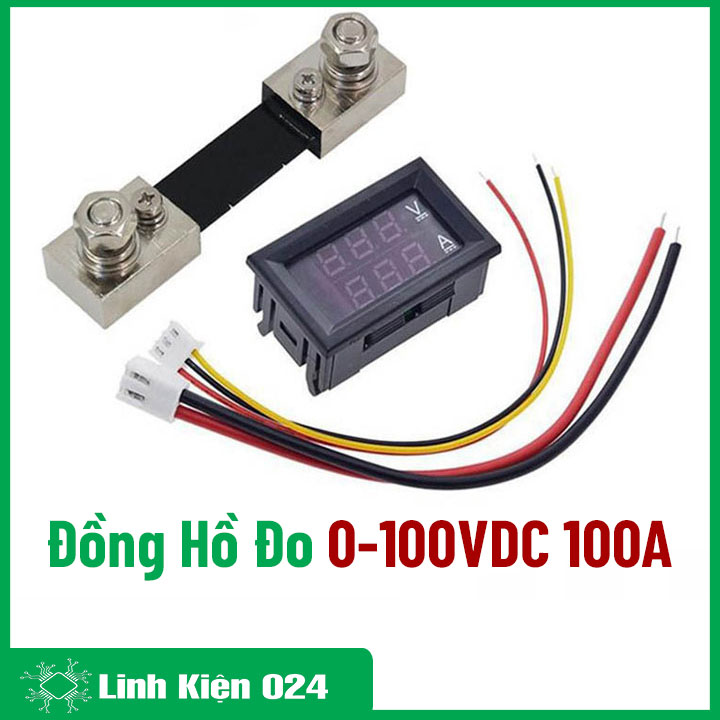

Đồng Hồ Đo Dòng Đo Áp 0-100VDC/100A Có Trở Shunt Đi Kèm (K2H4)

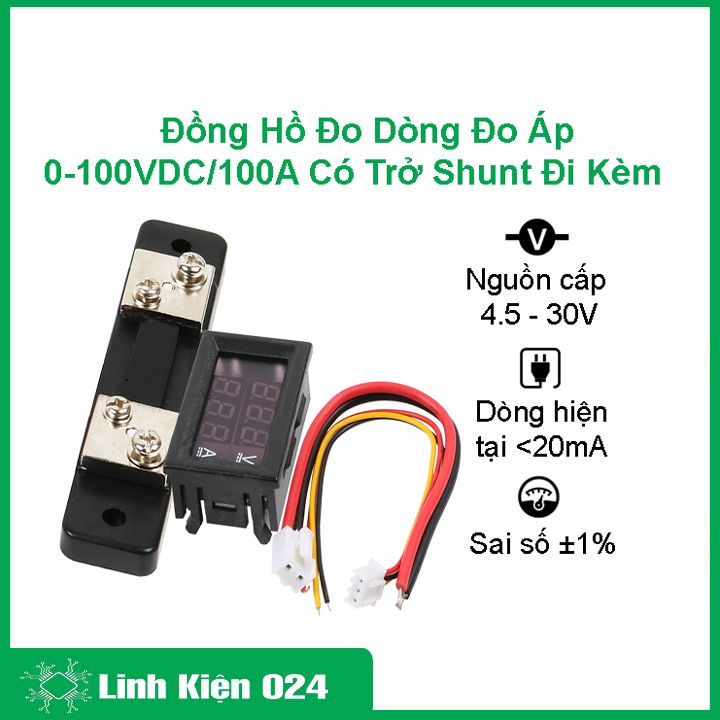

Đồng Hồ Đo Dòng Đo Áp 0-100VDC/100A Có Trở Shunt Đi Kèm
Đồng hồ đo dòng đo áp hoạt động như một vôn kế điện tử, chúng được sử dụng để đo ắc quy, dòng động cơ và các thiết bị điện khác có dòng tiêu thụ lớn. Ngoài ra, đồng hồ còn được sử dụng cho các tủ điện để giám sát dòng điện và điện áp hoạt động của các thiết bị điện.

Đồng Hồ Đo Dòng Đo Áp 0-100VDC/100A Có Trở Shunt Đi Kèm

 Thông Số Kĩ Thuật:

✔️ Nguồn cấp hiển thị: DC 4.5 ~ 30V, có chống cắm ngược nguồn.

✔️ Dải đo vôn: 4.5V - 100V

✔️ Độ phân giải Volt: 0.1V

✔️ Độ phân giải Ampe: 100mA

✔️ Dòng tiêu thụ: < 20mA

✔️ Tốc độ lấy mẫu: >= 100ms

✔️ Sai số: 1%

✔️ Loại màn hình hiển thị: LED 7 đoạn 0.28"

✔️ Kích thước module: 48 x 29 x 21mm

✔️ Nhiệt độ hoạt động cảu đồng hồ: -15 ~ 70 độ C

✔️ Độ ẩm hoạt động: không ngưng tụ: 10 - 80%

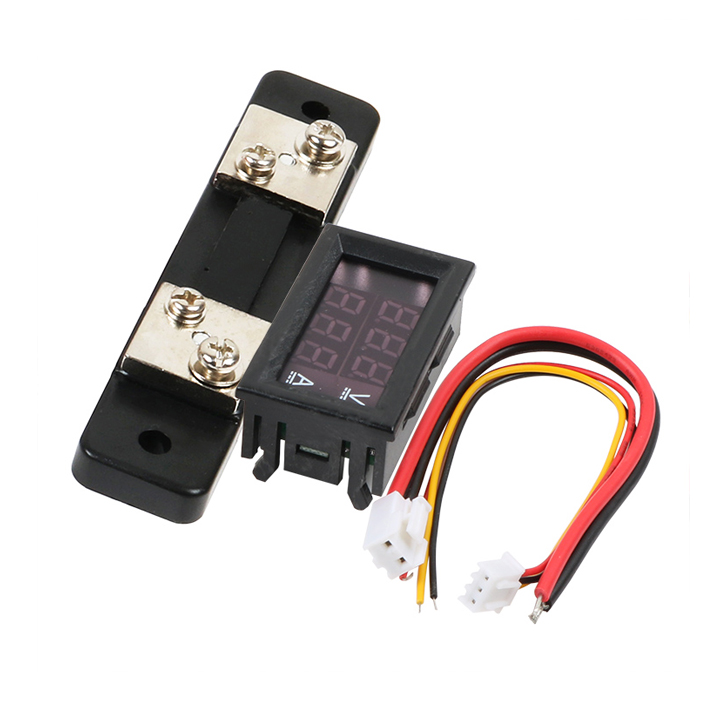

Đồng Hồ Đo Dòng Đo Áp 0-100VDC/100A Có Trở Shunt Đi Kèm


 Cách đấu nối: Sử dụng Thêm Trở Shunt 100A để đo

✔️ Cách 1: Sử dụng nguồn chung: Đối với nguồn tải < 30Vol:

✔️ Cách 2: Sử dụng nguồn riêng: Đối với nguồn tải lớn hơn 30Vol phải cấp nguồn riêng cho led hiển thị:

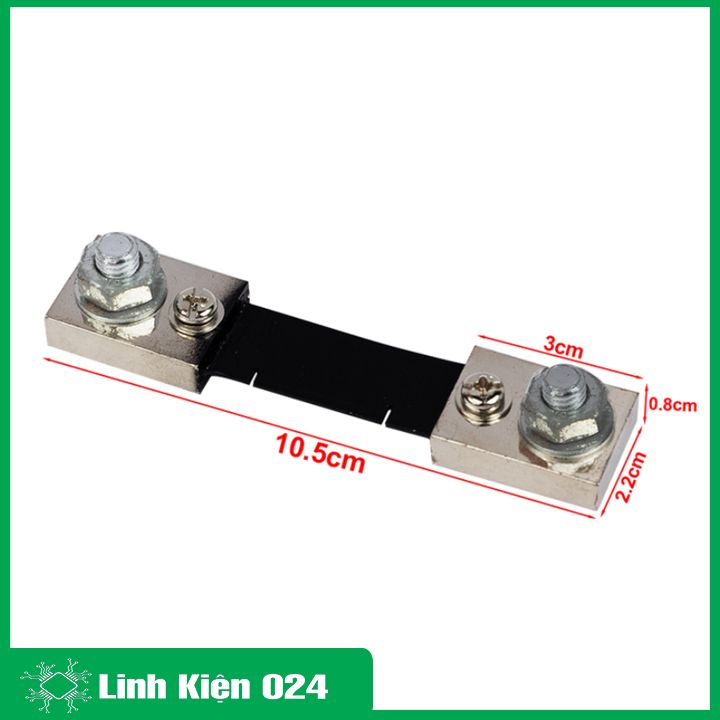

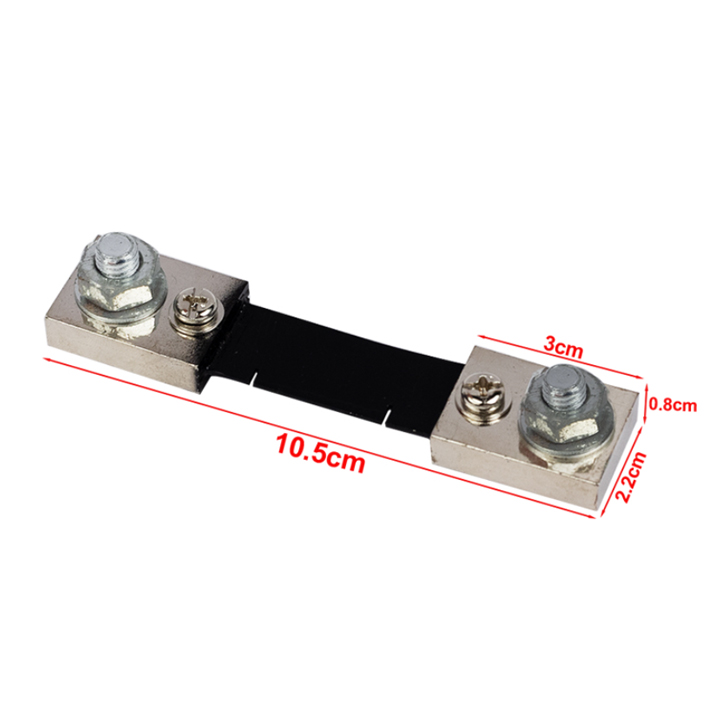

Kích Thước Trở Shunt Của Đồng Hồ Đo Dòng Đo Áp Có Trở Shunt Đi Kèm

Mặt Sau Trở Shunt Của Đồng Hồ Đo Dòng Đo Áp Có Trở Shunt Đi Kèm

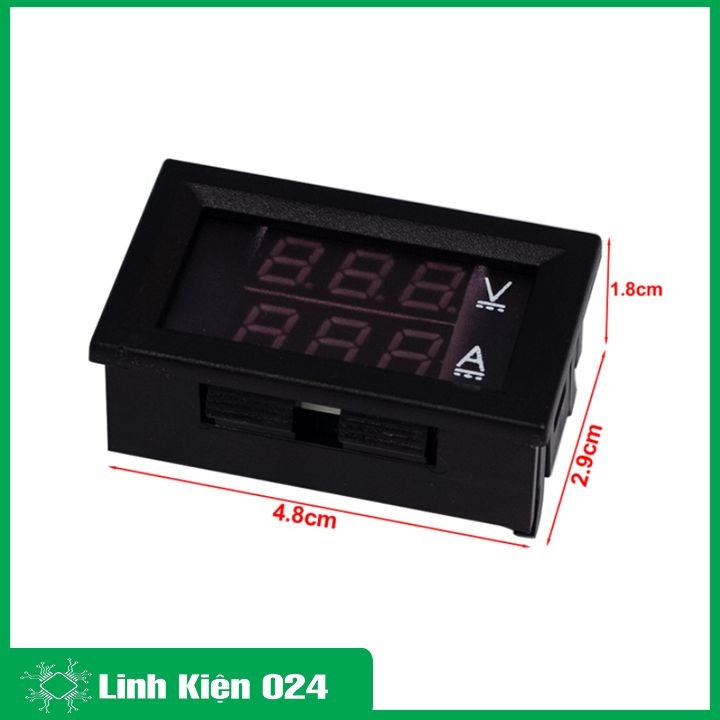

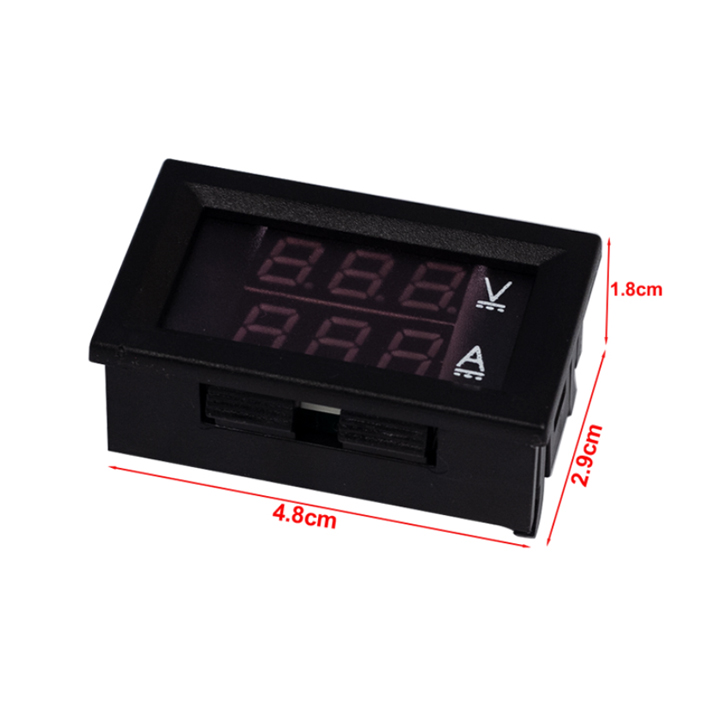

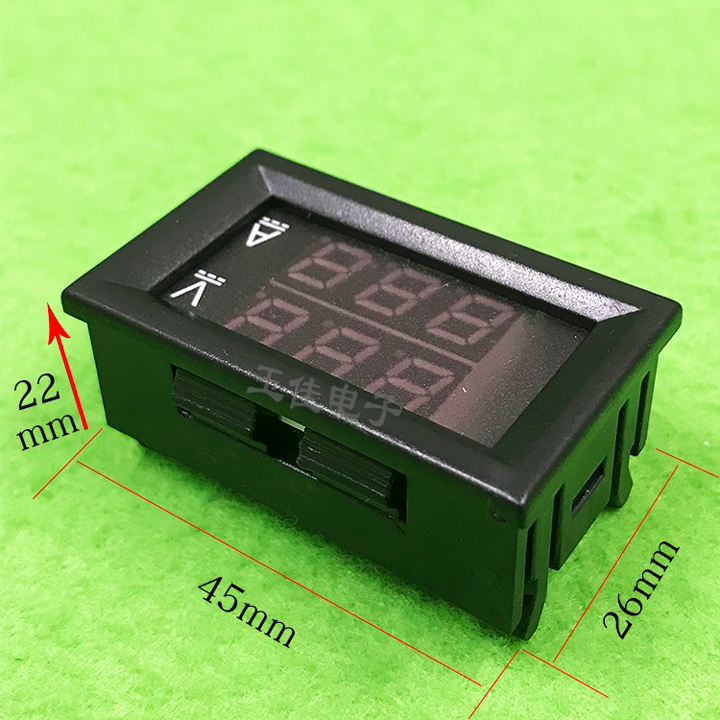

Kích Thước Của Đồng Hồ Đo Dòng Đo Áp Có Trở Shunt Đi Kèm

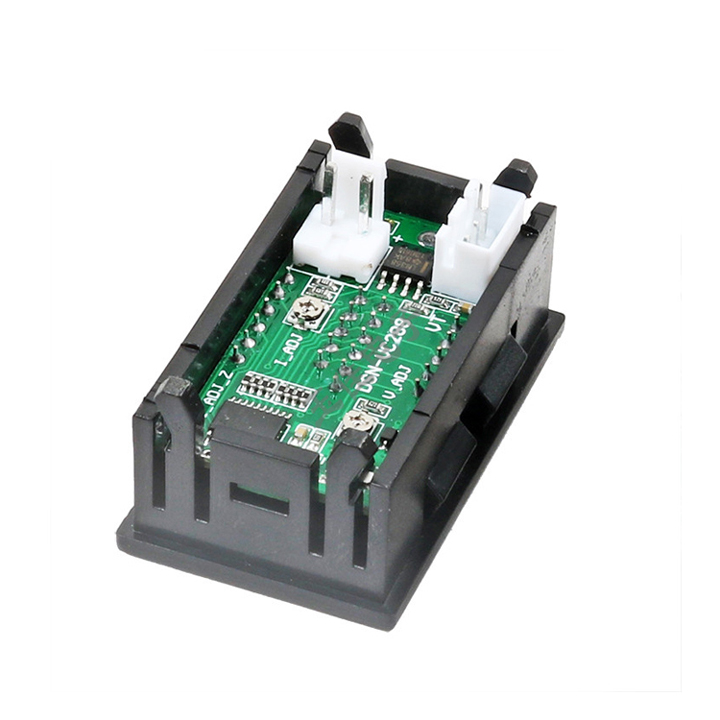

Mặt Sau Của Đồng Hồ Đo Dòng Đo Áp Có Trở Shunt Đi Kèm

Ứng dụng Của Đồng Hồ Đo Dòng Đo Áp:

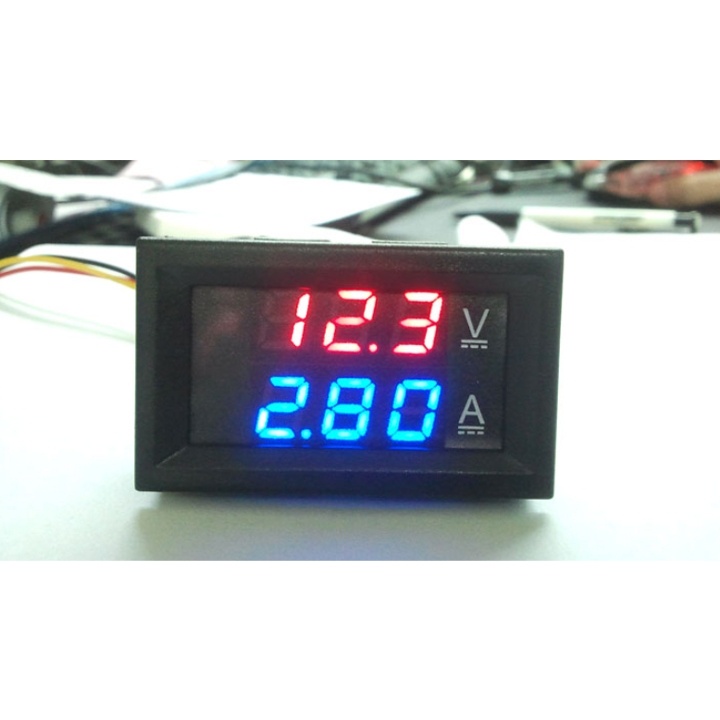

Đây là mẫu Module đo dòng đo áp DC hiển thị bằng LED 7 thanh có thể hoạt động như một vôn kế điện tử .Đồng hồ có thể đo dòng điện lên tới 100A. Bởi vậy, chúng ứng dung rất rộng rãi dùng  để đo ắc quy, dòng động cơ và các thiết bị điện khác có tiêu thụ dòng lớn. Ngoài ra đồng hồ còn được dùng  rất nhiều trong các tủ điện để giám sát dòng điện và điện áp hoạt động của các thiết bị điện.

Chính Sách Bảo Hành:

✔️ Hỗ trợ đổi trả hàng trong vòng 7 ngày do lỗi nhà sản xuất

✔️ Bảo hành qua hóa đơn mua hàng.

✔️ Áp dụng với sản phẩm nằm trong danh mục bảo hành và đang trong thời hạn bảo hành

✔️ Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn, bị nước vào…

✔️ Sản phẩm không có sự can thiệp ngoại quan của khách hàng.
