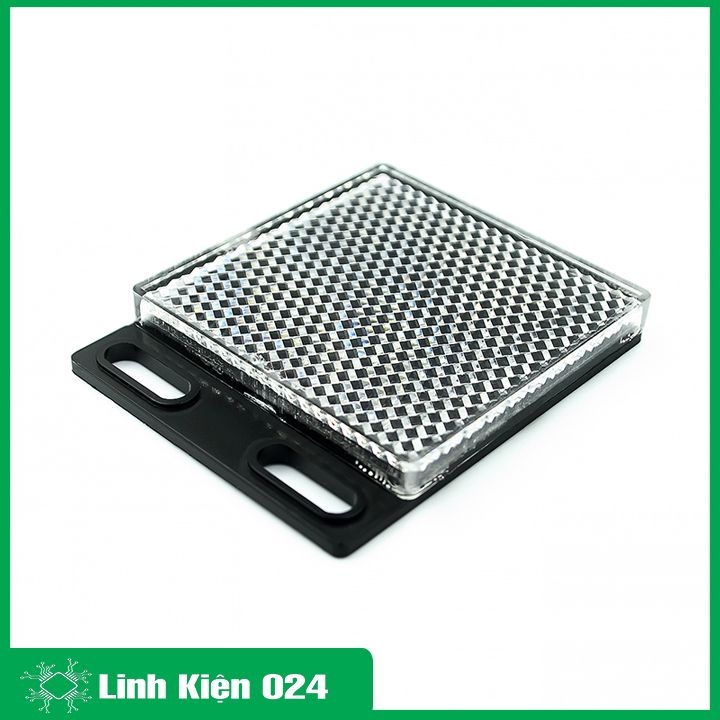

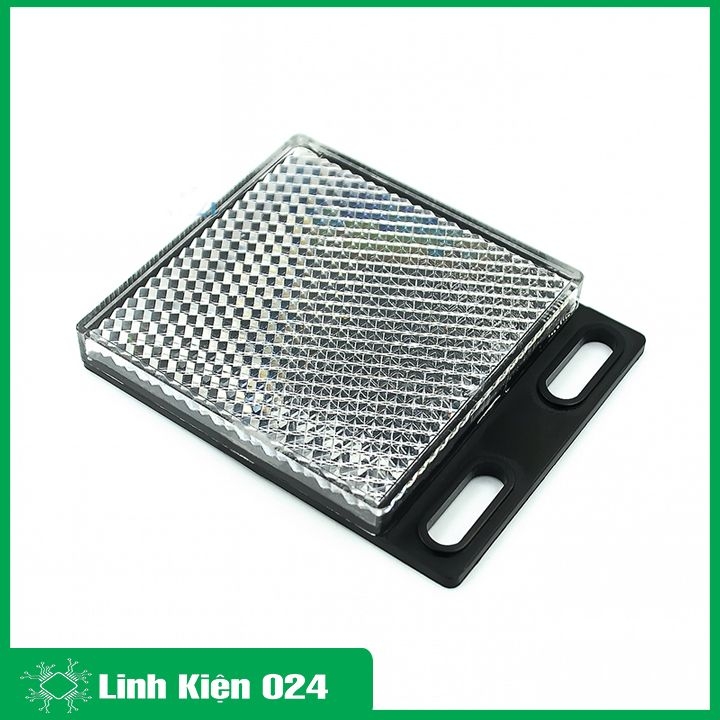

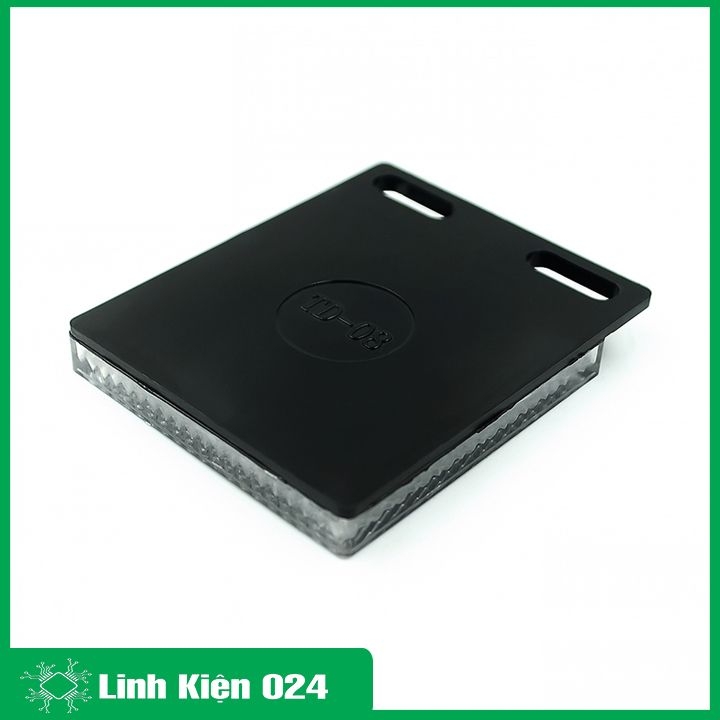

Gương Phản Xạ TD-08 Cảm Biến Quang Hông Ngoại (K3I12)
✔️ Cảm biến vật cản hồng ngoại gương phản xạ OMDHON E3F-R2N1 IR Infrared Proximity Sensor with Reflector Plate tại Hshop.vn được nhập từ hãng OMDHON với chất lượng tốt, độ bền và độ ổn định cao, cảm biến bao gồm cảm biến vật cản hồng ngoại đi kèm với gương phản xạ, sự kết hợp này cho khoảng cách phát hiện vật cản lên đến 300cm.
✔️ Cảm biến vật cản hồng ngoại gương phản xạ OMDHON E3F-R2N1 IR Infrared Proximity Sensor with Reflector Plate sử dụng bước sóng chuyên biệt và chỉ hoạt động khi có gương phản xạ nên có khả năng chống nhiễu rất cao, gần như không bị ảnh hưởng bởi ánh sáng bên ngoài, cảm biến sử dụng dải điện áp cấp rộng từ 6~36VDC và có cấu trúc ngõ ra cực thu hở NPN nên cần phải kéo chân Signal bằng điện trở (khoảng 1~10k) lên VCC để tạo thành mức cao (High) cho cảm biến.
Gương Phản Xạ TD-08 Cảm Biến Quang Hông Ngoại (K3I12)
Thông số kỹ thuật:
✔️ Model: OMDHON E3F-R2N1
✔️ Điện áp sử dụng: 6~36VDC
✔️ Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu).
✔️ Chân tín hiệu ngõ ra: có cấu trúc ngõ ra cực thu hở NPN nên cần phải kéo chân Signal bằng điện trở (khoảng 1~10k) lên VCC để tạo thành mức cao (High) cho cảm biến, khi có vật cản sẽ ở mức thấp (Low-GND), khi cảm biến nhìn thấy gương sẽ xuất ra mức cao (High-VCC).
✔️ Sử dụng kết hợp với gương phản xạ cho khoảng cách: 3~300cm
✔️ Dòng tiêu thụ tối đa: 300mA.
✔️ Kích thước cảm biến: 18 x 70mm

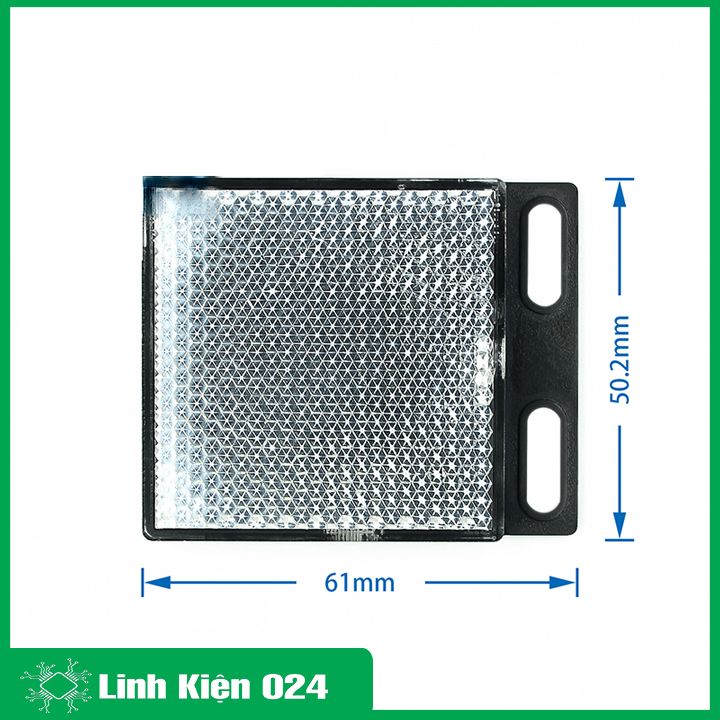

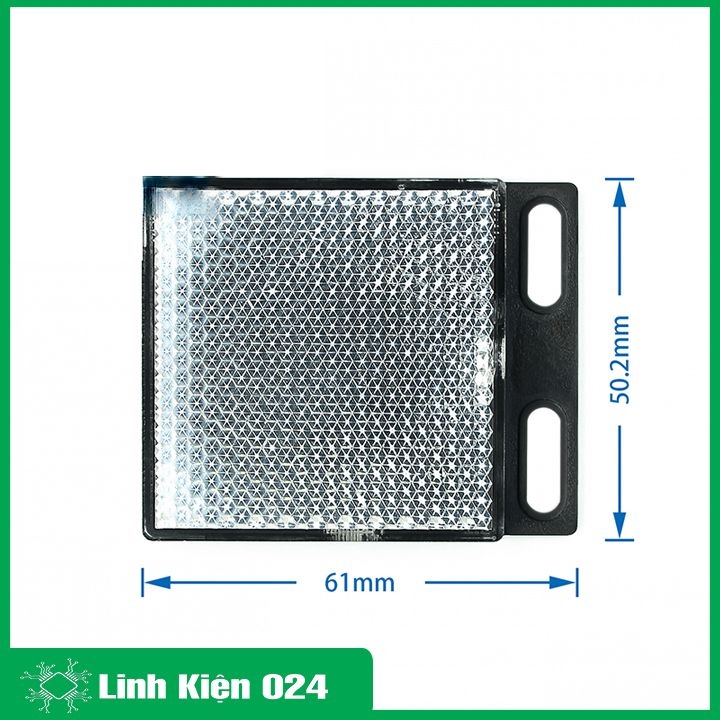

✔️ Kích thước gương phản xạ: 40 x 60mm
Gương Phản Xạ TD-08 Cảm Biến Quang Hông Ngoại (K3I12)
Sơ đồ dây:
✔️ Màu Nâu (Brown): chân nguồn dương VCC cấp nguồn từ 6~36VDC.
✔️ Màu Đen (Black): chân tín hiệu SIGNAL đầu ra cấu trúc cực thu hở Transistor NPN - Open Collector.
✔️ Xanh Dương (Blue): chân nguồn âm GND 0VDC.
