Bộ KIT 8051 PRO Học Tập Phát Triển

Bộ KIT 8051 PRO Học Tập Phát Triển

Kit học tập phát triển 8051 đa chức năng là một bộ mạch điện tử tích hợp nhiều linh kiện và chức năng, được thiết kế nhằm hỗ trợ học tập và thực hành lập trình vi điều khiển 8051 (ví dụ AT89C52, AT89S52, STC89C52…). Đây là công cụ rất phổ biến với sinh viên ngành điện – điện tử – tự động hóa, kỹ thuật điều khiển, mechatronics, v.v.

Mục đích của kit học tập 8051

Giúp học lập trình vi điều khiển từ cơ bản đến nâng cao

Thực hành giao tiếp với các thiết bị ngoại vi như LED, LCD, cảm biến, relay, motor...

Thử nghiệm, mô phỏng và làm đồ án, đề tài thực tế

Tiết kiệm thời gian và chi phí thiết kế mạch thử

Lợi ích khi sử dụng kit 8051 đa chức năng

Không cần thiết kế mạch từ đầu tiết kiệm thời gian

Có sẵn các linh kiện và ngoại vi để thực hành

Có thể dùng cho nhiều bài học khác nhau: LED, PWM, cảm biến, truyền dữ liệu, điều khiển động cơ, đồng hồ thời gian thực…

Dễ dàng cắm, tháo, thay thế linh kiện – đặc biệt phù hợp với người mới học

Những tiện ích khi sử dụng Kit học tập phát triển 8051 đa chức năng

Điều khiển 8 led 7 đoạn 0.56 sử dụng phương pháp quét  dùng ic 74HC138.

Điều khiển động cơ DC hoặc động cơ bước sử dụng IC công suất ULN2003.

Điều khiển còi BUZZ thụ động tạo giai điệu âm thanh tùy ý.

Tích hợp 8 LED đơn được nối trực tiếp với chân IO của vi điều khiển.

3 kênh ADC ( cảm biến ánh sáng, cảm biến nhiệt độ NTC, biến trở xoay trực tiếp) và 1 kênh DAC

Điều khiển giao tiếp với thanh ghi dịch 74HC595 giúp bạn mở rộng chân IO cho vi điều khiển

Đế ra chân để đọc cảm biến nhiệt độ 18B20

Đế ra chân để giao tiếp module NRF24L01

Giao tiếp điều khiển relay 5v

Giao tiếp IC thời gian thực 1302. Để làm đồng hồ, timer hẹn giờ,..

Cổng USB cấp nguồn và giao tiếp USB to COM khi bạn giao tiếp truyền thông nối tiếp RS232

4 Phím đơn được nối ngắt ngoài giúp bạn thực hành ngắt ngoài

Có thể thay thế Vi điều khiển chính họ 8051 với kẹp ZIF40P

Nạp trực tiếp qua dây USB

Giao tiếp led hồng ngoại kết hợp với bàn phím hồng ngoại 21 phím

Giao tiếp hiển thị lên LCD 1602 từ đó mở rộng ra các LCD khác như: 2004, 1604,…

Giao tiếp hiển thị lên LCD 12864

Làm việc với bàn phím ma trận 4×4, nút nhấn đơn

Các chân IO được xây dựng giúp bạn giao tiếp một cách trực quan dễ hiểu

Giao tiếp với IC EEPROM 24C02 (IC nằm dười màn hình)

Giao tiếp với IC giải mã 3->8 (74LS138)

Làm việc với IC 74HC573

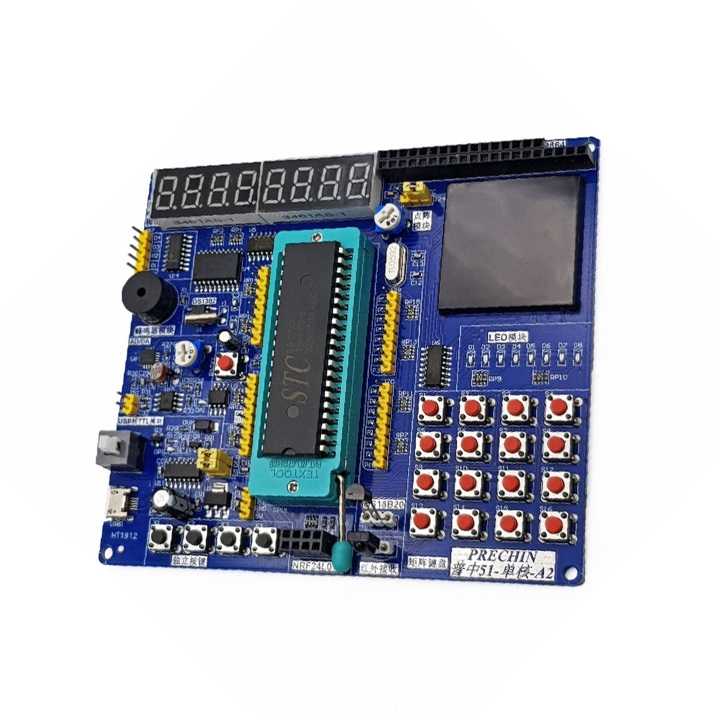

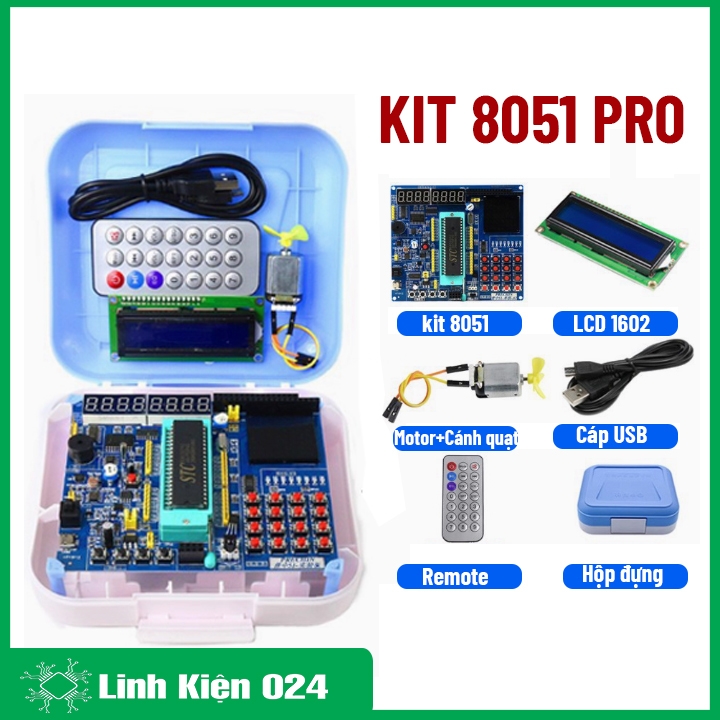

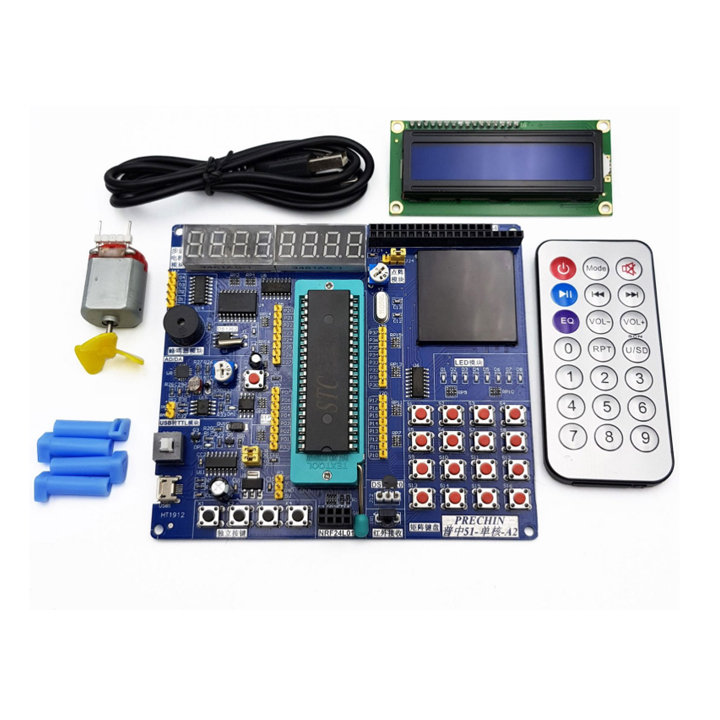

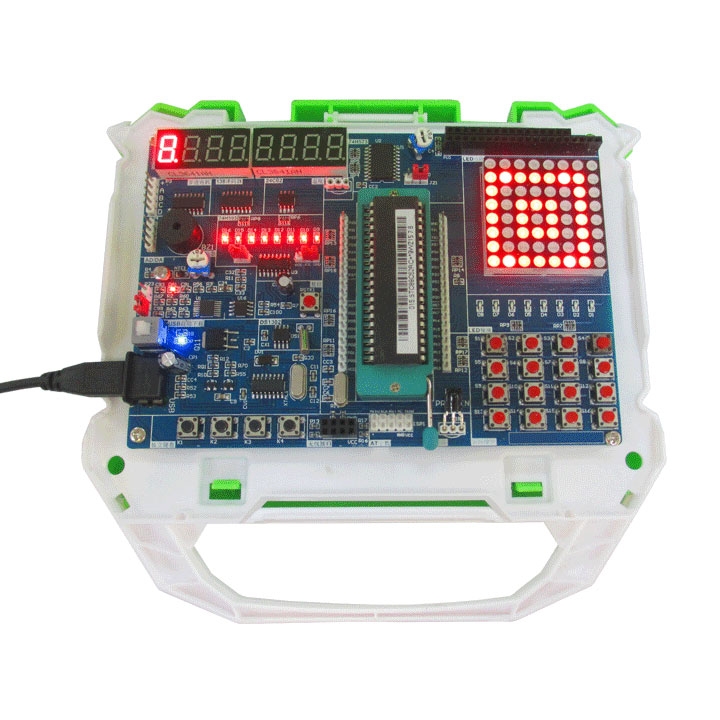

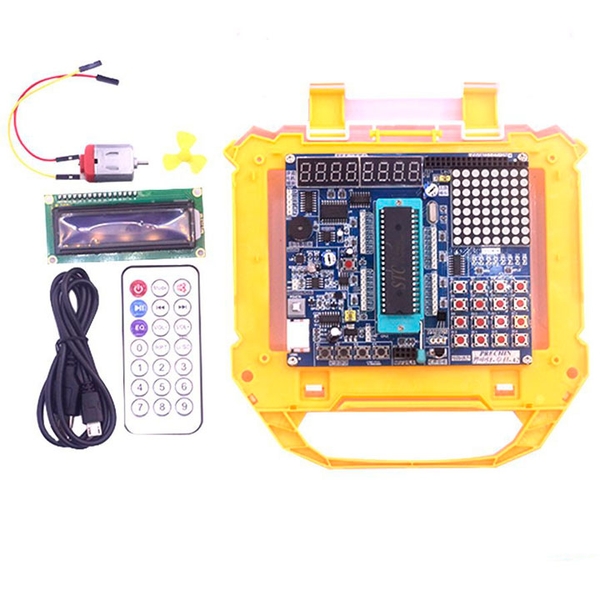

Hình Ảnh Bộ KIT 8051 PRO Học Tập Phát Triển

Bộ KIT 8051 PRO Học Tập Phát Triển

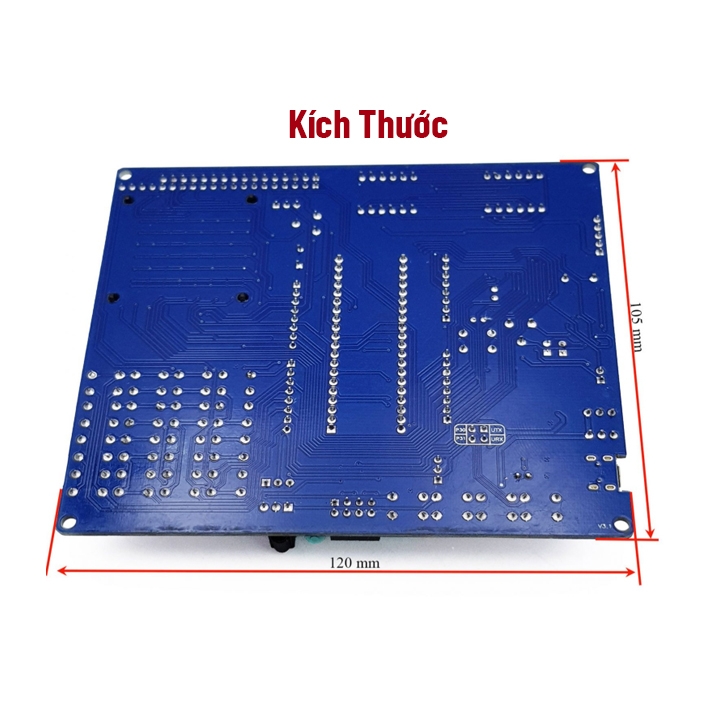

Kích Thước Bộ KIT 8051 PRO Học Tập Phát Triển

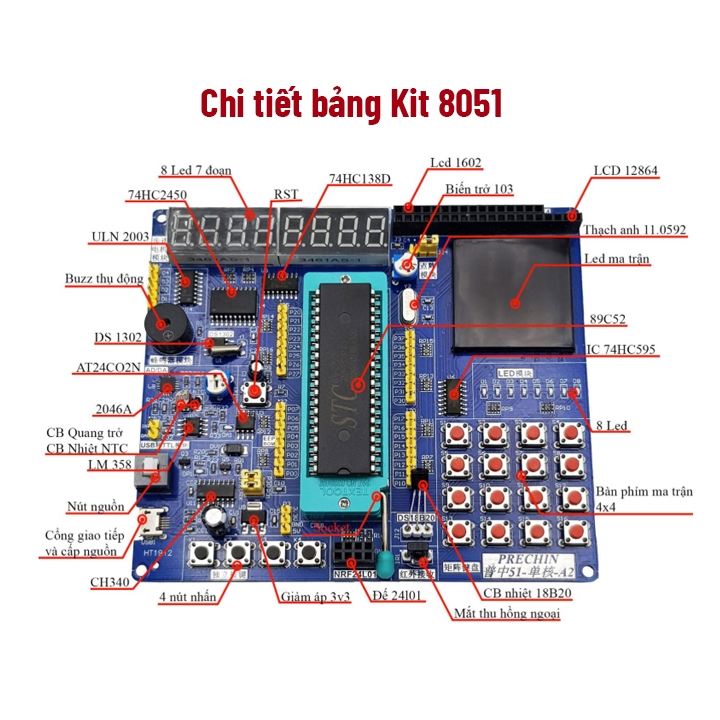

Chi Tiết Kit 8051

Bộ KIT 8051 PRO Học Tập Phát Triển
