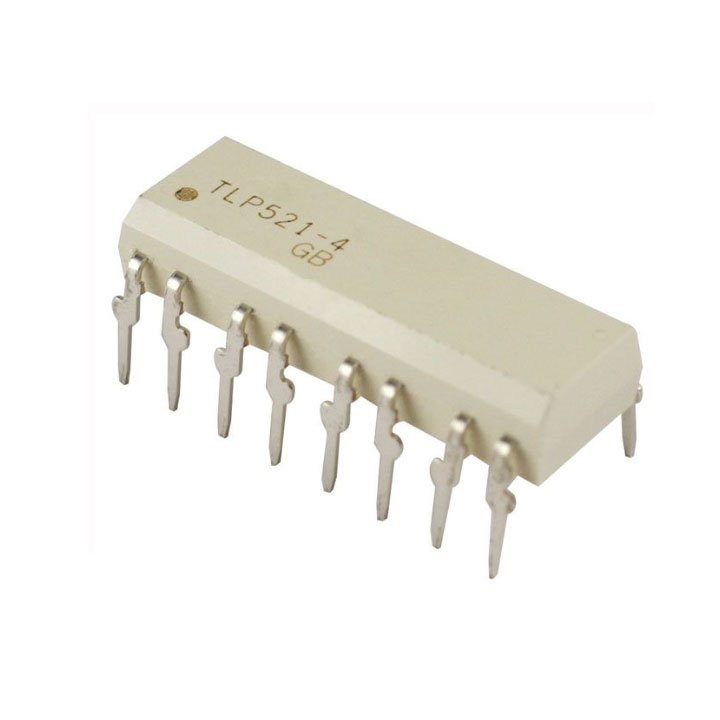

Linh Kiện Bán Dẫn TLP521-4GB DIP-16 Optocouplers

Linh Kiện Bán Dẫn TLP521-4GB DIP-16 Optocouplers

✔️ TLP521‑4GB – quad‑optocoupler trong vỏ DIP‑16, nguồn 12‑24 VDC (DC‑IN), thường được dùng để cách ly tín hiệu giữa các mạch điện tử.

✔️ TLP521‑4GB (còn gọi là TLP521‑4) là bộ optocoupler gồm 4 kênh transistor, mỗi kênh gồm một LED hồng ngoại và một transistor cảm quang NPN cách ly quang học 2,5 kVrms hoặc hơn. Thông số CT­R tối thiểu từ 50 % đến 100 %, có thể lên tới 600 % tùy theo dòng chạy qua LED

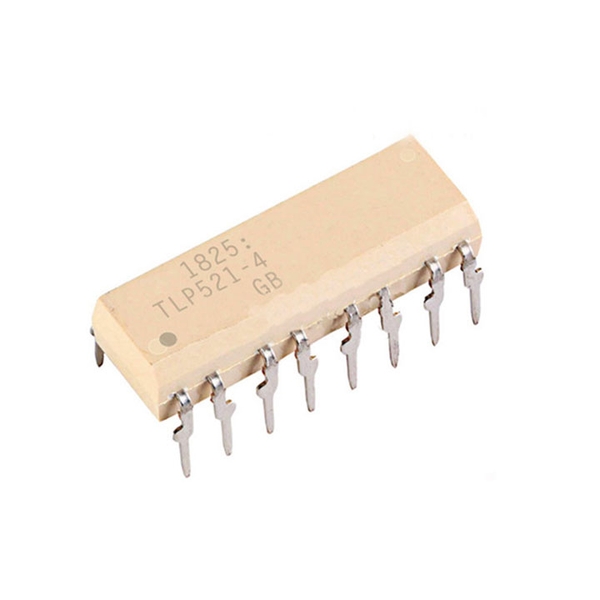

Linh Kiện Điện Tử Bán Dẫn TLP521-4GB DIP-16 Optocouplers

Thông số kỹ thuật
✔️  Điện áp ngược cực đại: 6V
✔️ Dòng thuận cực đại: 50m

✔️ Công suất: 70mW
✔️ Transistor
✔️ UCEO=55V
✔️ UECO=6V
✔️ Công suất: 150mW
✔️ Dải nhiệt độ hoạt động: -55ºC~150ºC
✔️ Kiểu chân cắm DIP 16 chân

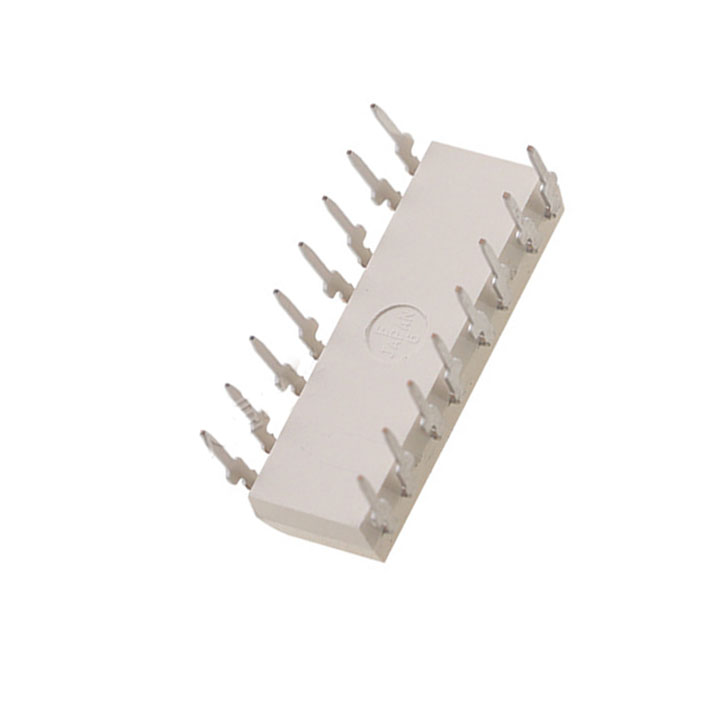

Mặt Sau TLP521-4GB DIP-16 Optocouplers

📌 Ưu điểm & ứng dụng

✔️ Cách ly tín hiệu kép/quád, phù hợp điều khiển relay, MOSFET, PLC, mạch logic và I/O.

✔️ Đáp ứng nhanh (~3 µs), dùng được cho tín hiệu số tốc độ trung bình.

✔️ Cách ly mạnh mẽ giúp bảo vệ mạch điều khiển khỏi nhiễu và điện áp cao.

✔️ Tiết kiệm diện tích khi dùng nhiều kênh trong cùng 1 vỏ DIP‑16.

✔️ Dễ sử dụng với mạch pull‑up cho transistor đầu ra và điện trở hạn dòng LED đầu vào (10–20 mA).

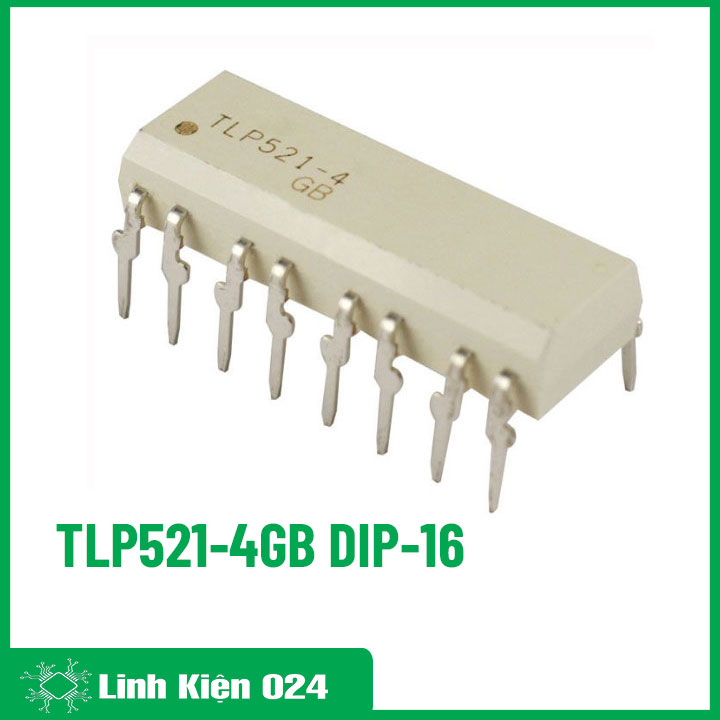

TLP521-4GB DIP-16 Optocouplers

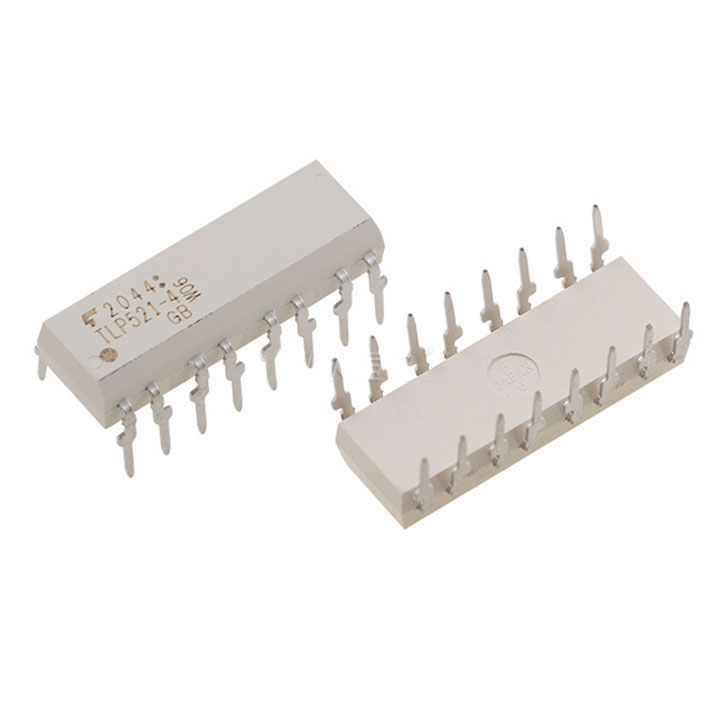

TLP521-4GB DIP-16 Optocouplers
