LM7915 – IC Ổn Áp Âm -15V, 1.5A (TO-220 Package)
LM7915 là một IC ổn áp tuyến tính âm, thuộc họ 79xx, chuyên dùng để tạo ra điện áp âm -15V ổn định từ nguồn điện đối xứng hoặc nguồn DC có mức âm. Đây là phiên bản đối ứng của LM7815 (ổn áp dương +15V), dùng phổ biến trong mạch audio, khuếch đại, op-amp, nguồn đối xứng ±15V, v.v.

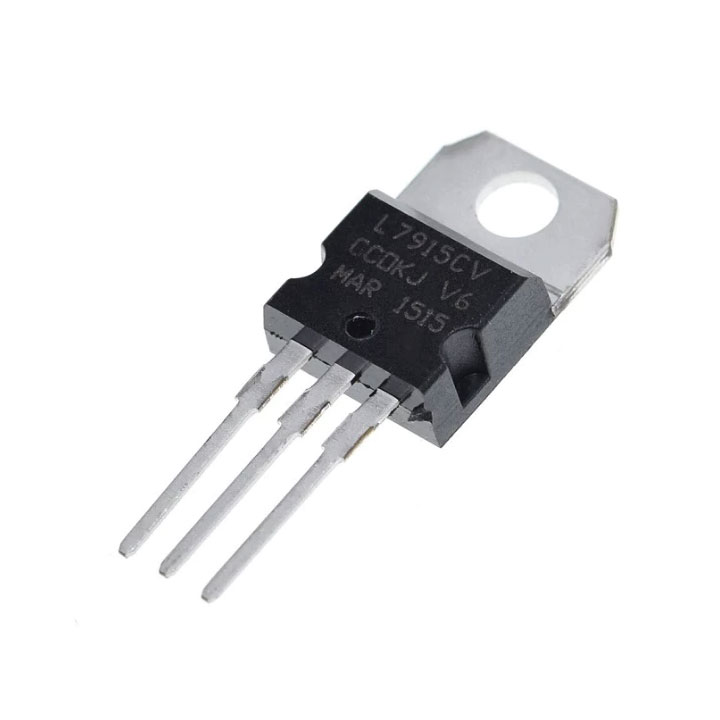

LM7915 CV 1.5A TO220 Tiện Dụng
Thông Số Kỹ Thuật
✔️ Tên IC: LM7915 (có thể có hậu tố CV, CT, ACT…)
✔️ Kiểu ổn áp: Tuyến tính âm (Negative Linear Regulator)
✔️ Bảo vệ: Chống quá nhiệt, quá dòng, ngắn mạch
✔️ Điện áp đầu vào cực đại: -35V
✔️ Điện áp ra: -15V
✔️ Dòng điện: 1A
✔️ Dải nhiệt độ hoạt động: -40 ~ 155oC

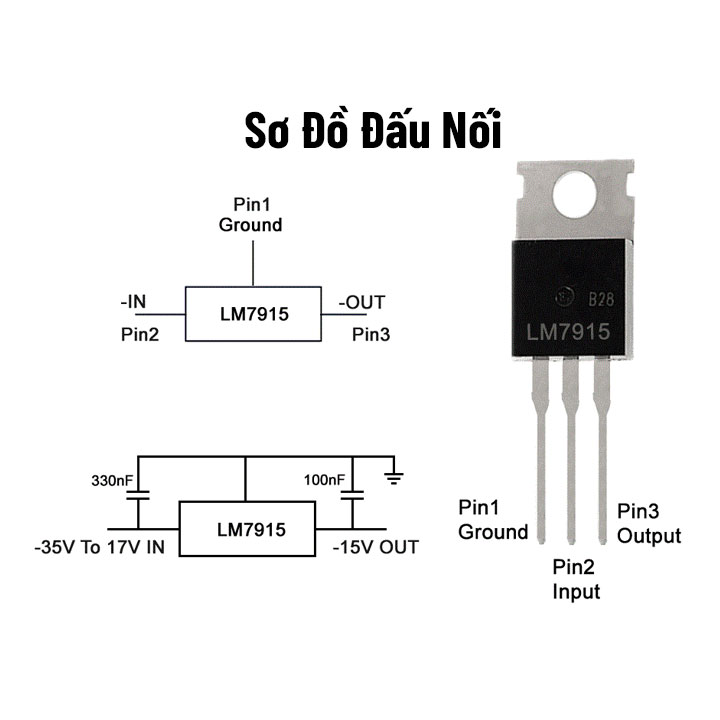

Sơ Đồ LM7915 CV 1.5A TO220
💡 Ứng dụng
✔️Mạch nguồn ±15V cho op-amp (TL072, LM324, NE5532...)
✔️Nguồn đối xứng cho mạch âm thanh, DAC, preamp
✔️Cấp nguồn âm cho IC logic âm hoặc analog cũ
✔️Hệ thống đo lường, tín hiệu cảm biến chênh lệch

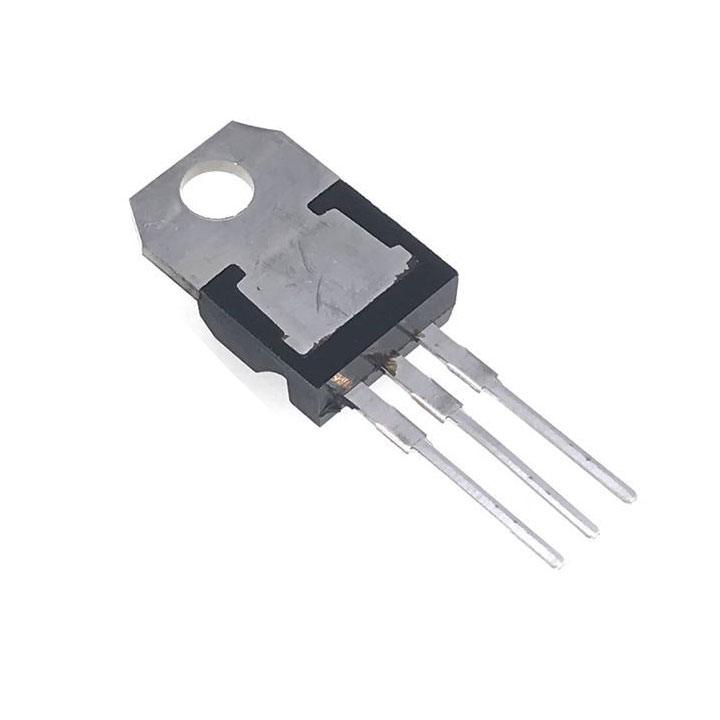

IC Ổn Áp LM7915 CV 1.5A TO220
⚠️ Lưu ý khi sử dụng
| Vấn đề | Cách xử lý |
|---|---|
| IC nóng khi tải lớn | Dùng tản nhiệt nhôm TO-220 |
| Điện áp không ra đúng -15V | Kiểm tra IN có đủ áp âm không (tối thiểu -17.5V) |
| Không ra điện áp | Đảo lại sơ đồ chân! (do khác với 7815) |
| Nhiễu nhiều | Thêm tụ lọc lớn + tụ gốm 0.1µF gần chân |

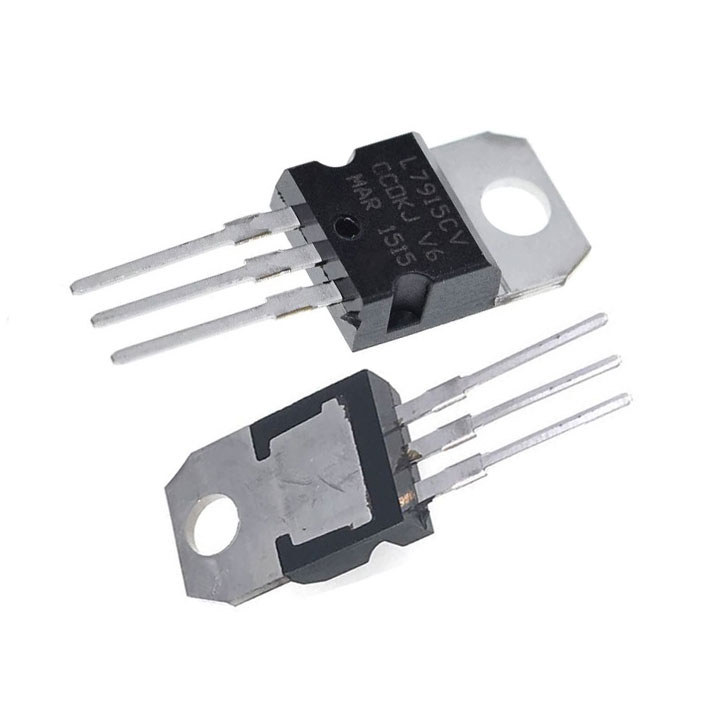

IC Ổn Áp LM7915 CV 1.5A TO220
