LoadCell Cảm Biến Khối Lượng

⚙️ Thông số kỹ thuật cơ bản:

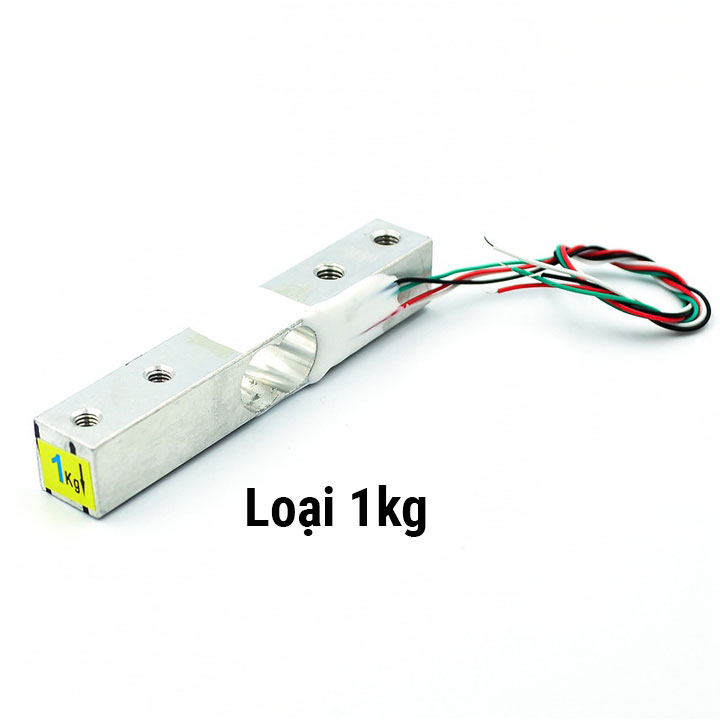

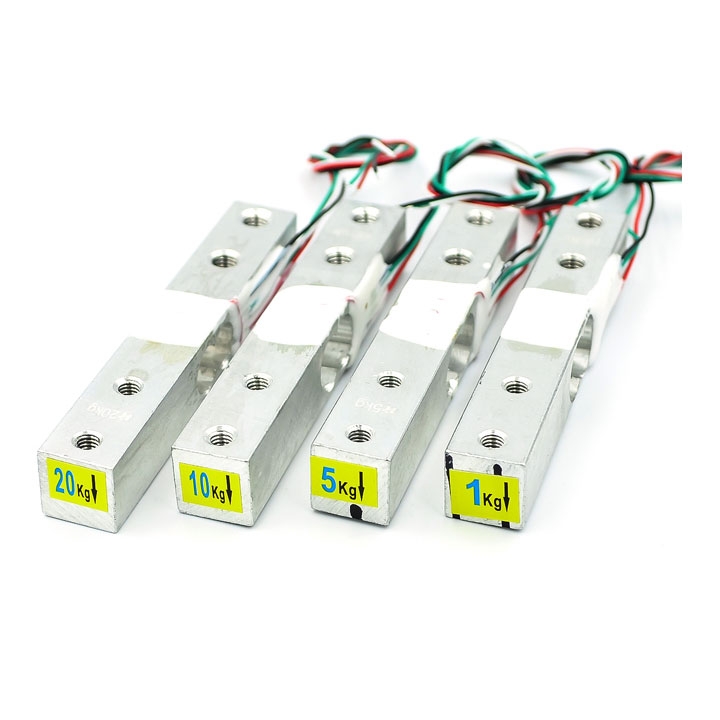

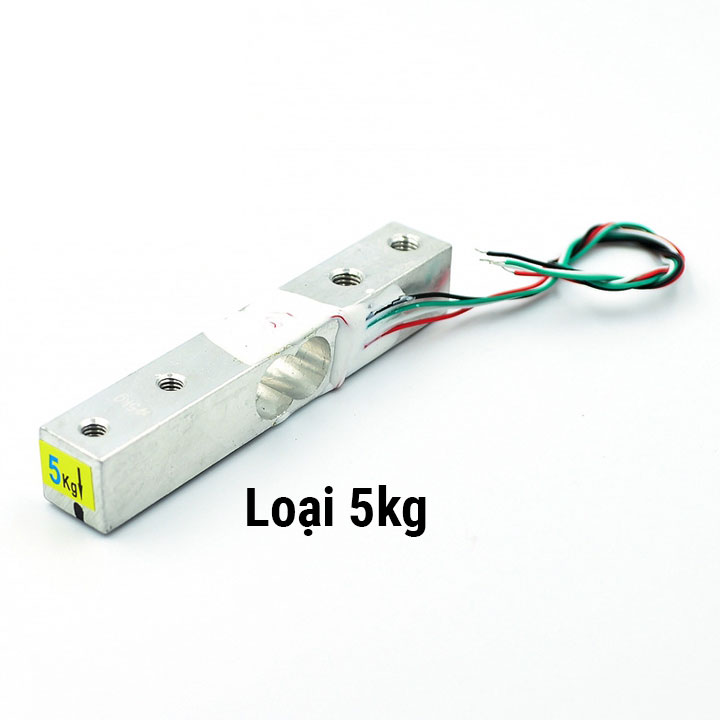

➤ Tải trọng tối đa: 1kg, 5kg, 10kg, 20kg

➤ Điện áp kích thích (Excitation): 5V-12V ( thường  dùng  5V  với  module HX711)

➤ Độ nhạy: ~1mV/V – 2mV/V

➤ Loại tín hiệu đầu ra: Analog rất nhỏ (μV–mV), cần khuếch đại

➤ Số dây: 4 dây

🔌 Kết nối với vi điều khiển:

➤ Vì tín hiệu từ load cell rất nhỏ, thường cần dùng IC khuếch đại và ADC chuyên dụng, phổ biến nhất là Module HX711, giúp chuyển đổi tín hiệu từ load cell sang digital (giao tiếp qua 2 chân: DT và SCK).

📦 Ứng dụng thực tế:

➤ Cân điện tử (nhà bếp, tiểu ly, công nghiệp)

➤ Dụng cụ đo lực căng, lực nén

➤ Thiết bị giám sát tải trọng (xe tải, thùng chứa)

➤ Hệ thống đo lường tự động trong robot, nông nghiệp, y tế

📌 Ví dụ: Load Cell 5kg + HX711 + Arduino

➤ Load cell 5kg kết nối với module HX711

➤ HX711 kết nối với Arduino (DT và SCK)

➤ Dùng thư viện HX711 để đọc giá trị trọng lượng (có thể hiệu chuẩn)

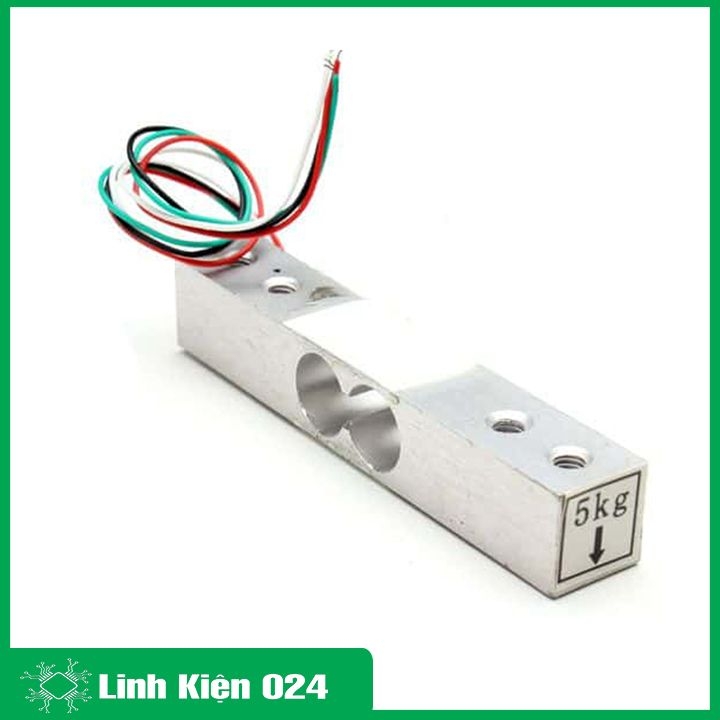

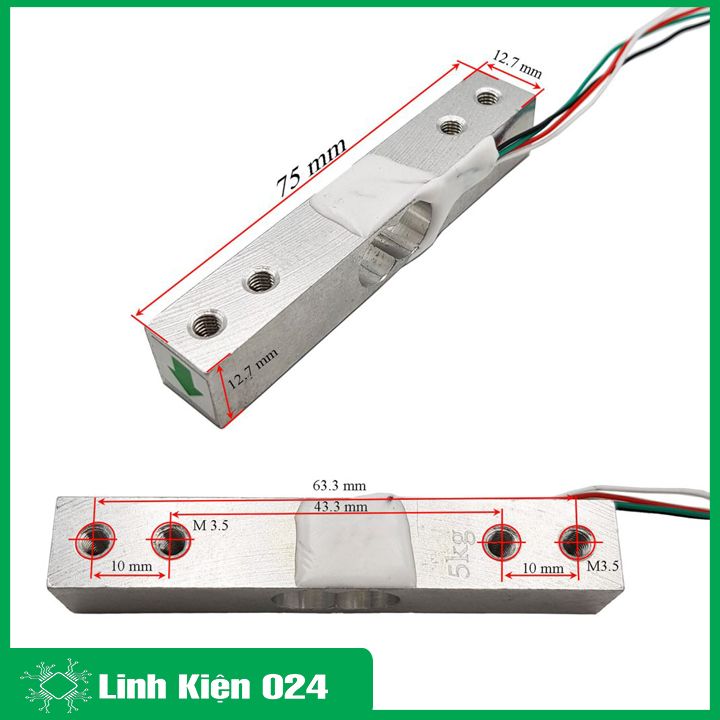

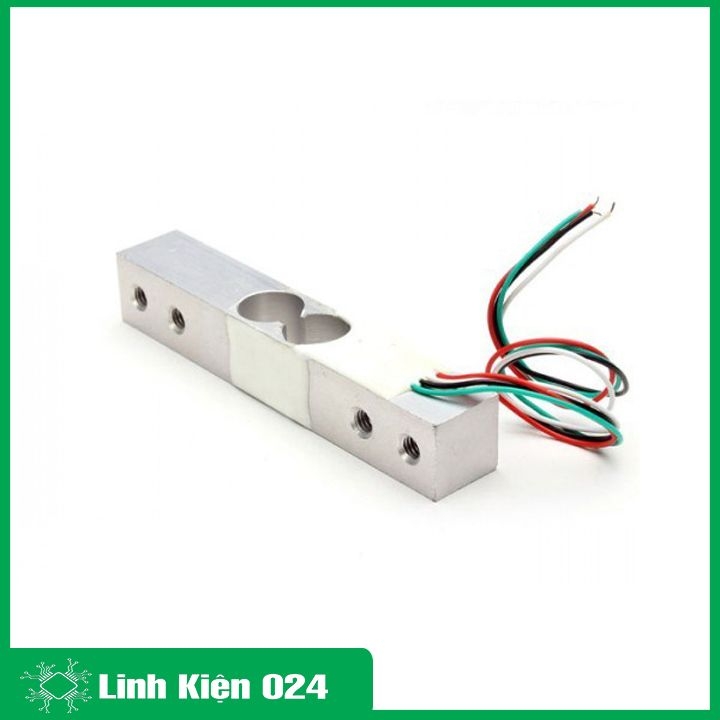

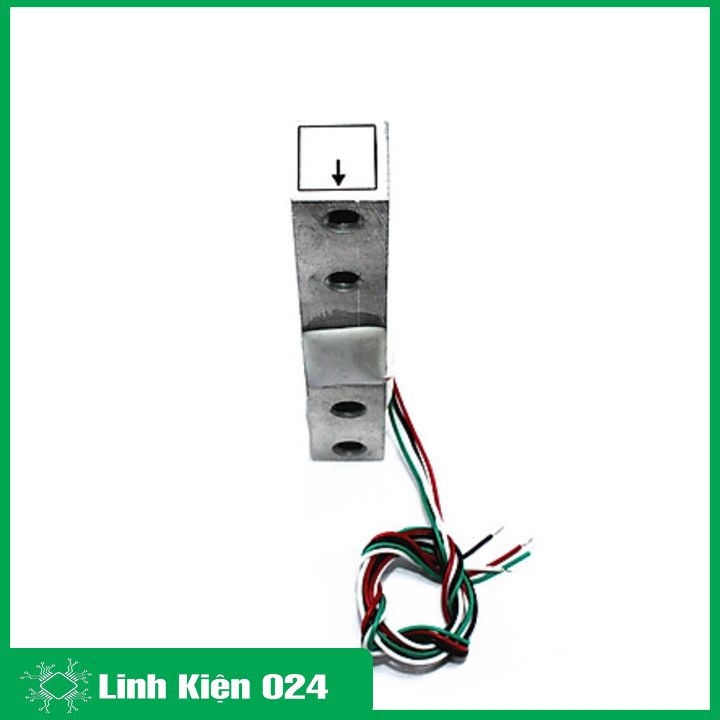

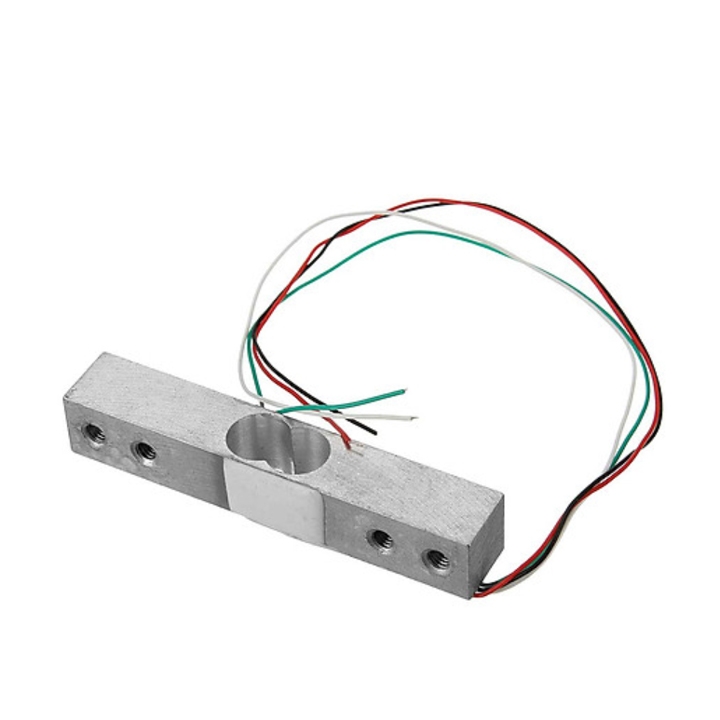

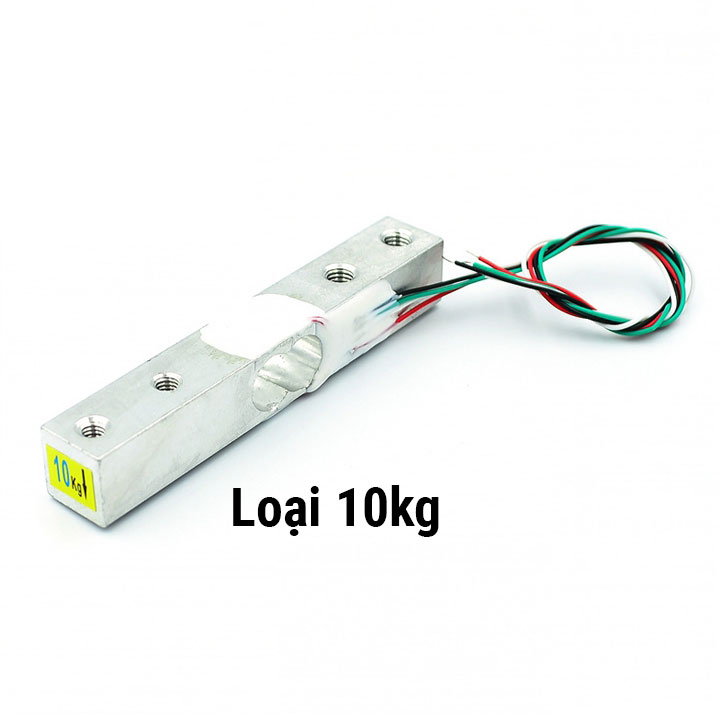

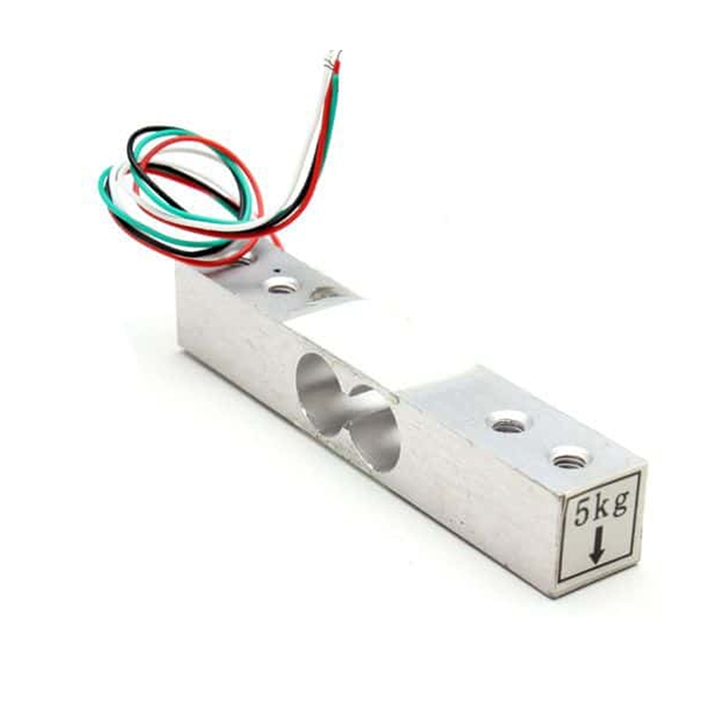

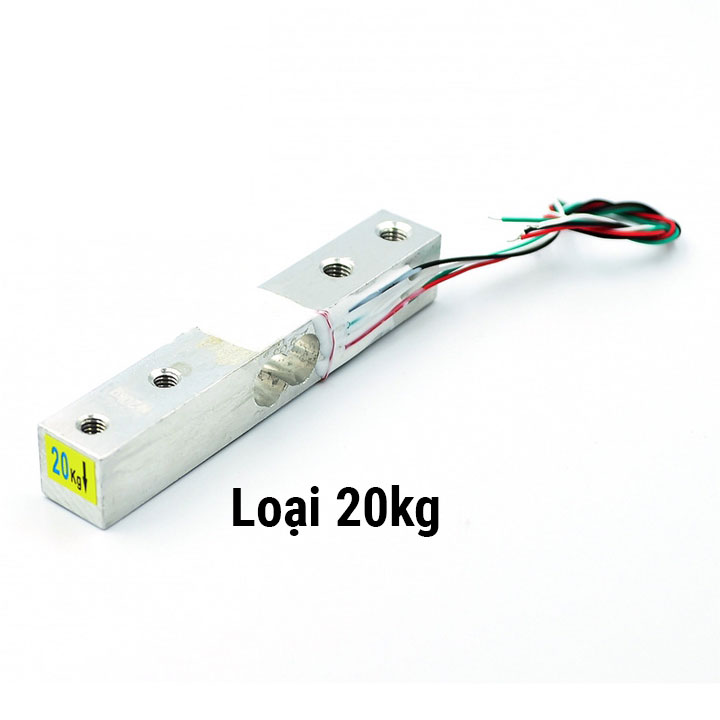

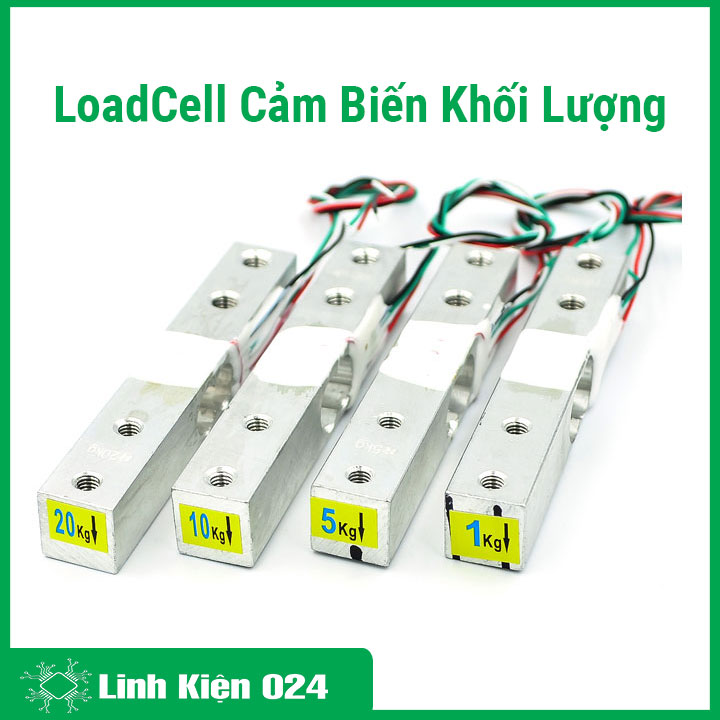

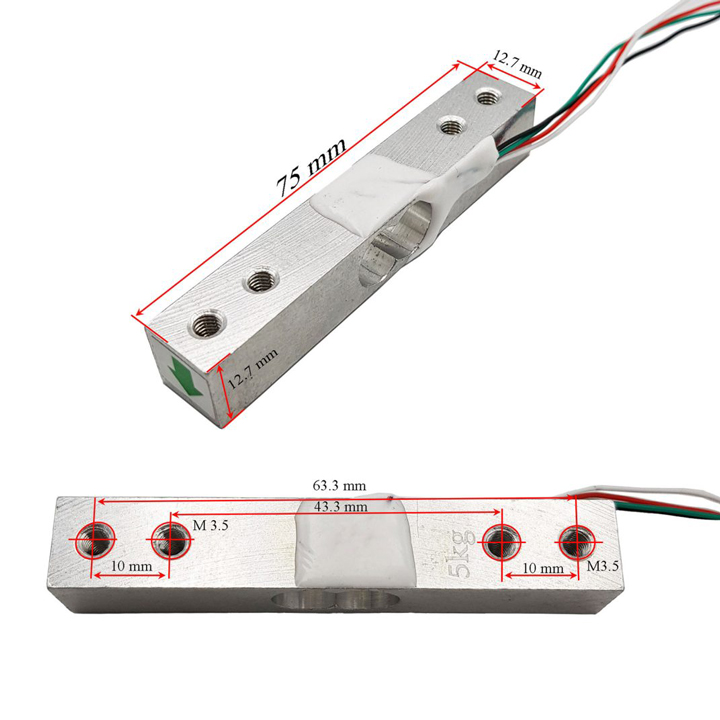

Hình Ảnh LoadCell Cảm Biến Khối Lượng
