Mạch Nguồn Xung Bếp Từ 5V 12V 18V
✔️ Mạch nguồn xung bếp từ 5V – 12V – 18V là bo mạch hạ áp, cung cấp điện áp DC ổn định cho toàn bộ mạch điều khiển và công suất của bếp từ, hoạt động dựa trên nguyên lý SMPS nhỏ gọn, hiệu suất cao.
Chức năng chính:
✔️ 5V DC: cấp cho vi điều khiển, IC logic, LED hiển thị, bàn phím cảm ứng.
✔️ 12V DC: cấp cho quạt tản nhiệt, relay, mạch cổng IGBT (driver).
✔️ 18V DC (hoặc 15–18V tuỳ loại): cấp cho mạch điều khiển cổng IGBT/MOSFET để bật/tắt công suất cao.
Nguyên lý hoạt động:
✔️ Nguồn AC 220V → qua cầu diode nắn dòng thành DC cao áp.
✔️ IC nguồn xung (thường: TNY, LNK, OB2269, VIPer, 5Q0765… ) điều khiển biến áp xung.
✔️ Biến áp xung hạ áp và cách ly, tạo ra nhiều mức điện áp: 5V, 12V, 18V.
✔️ Diode Schottky + tụ lọc cho ra điện áp DC ổn định.
Ứng dụng:
✔️ Có mặt trong hầu hết các dòng bếp từ, bếp hồng ngoại, bếp điện từ.
✔️ Dùng thay thế khi mạch nguồn phụ hỏng (bếp không lên nguồn, không hiển thị, quạt không chạy).

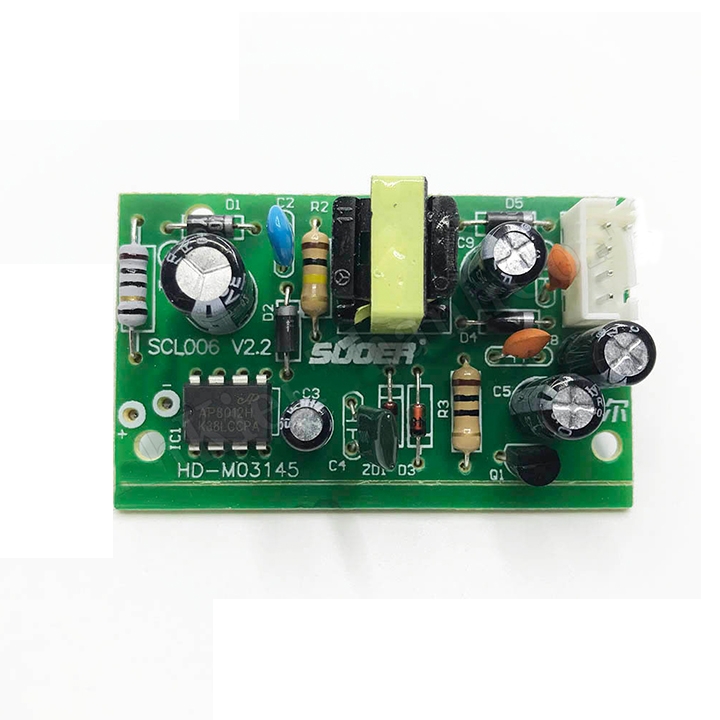

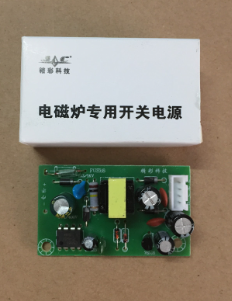

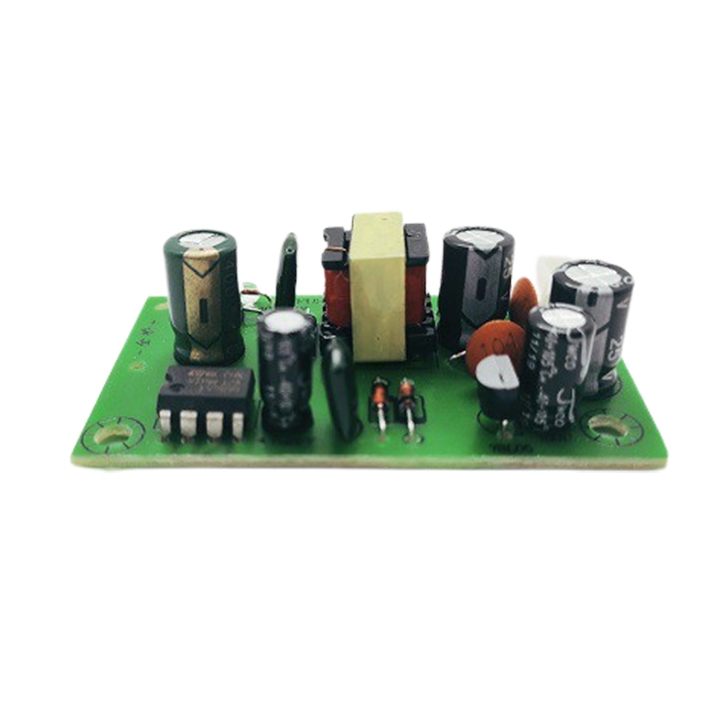

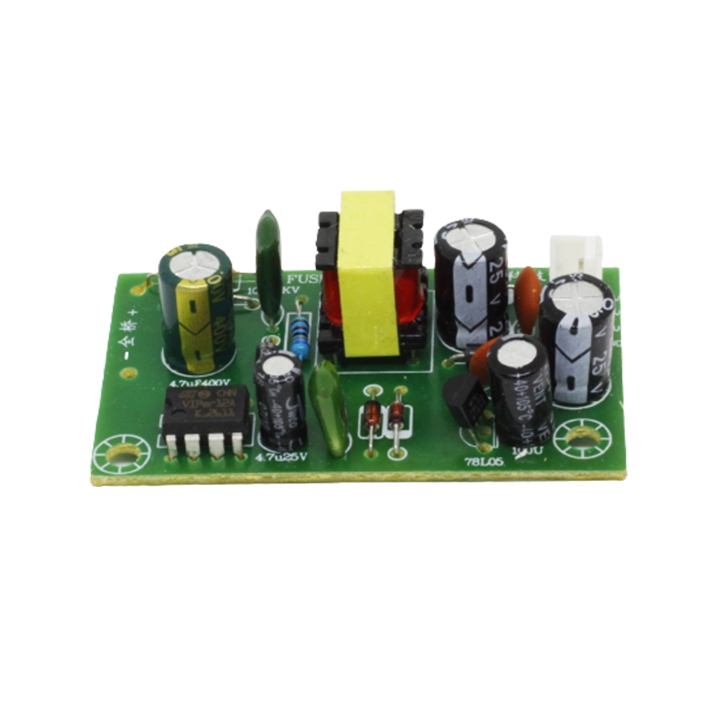

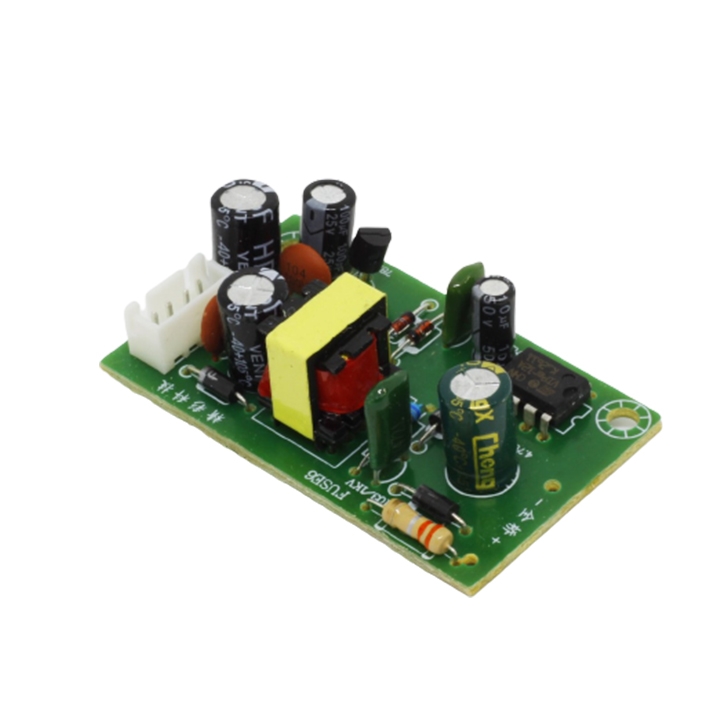

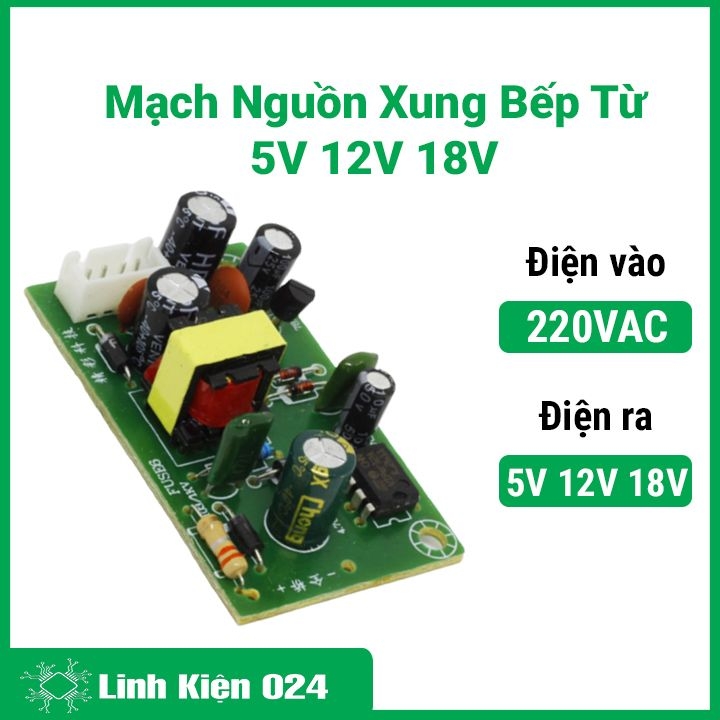

Hình Ảnh Mạch Nguồn Xung Bếp Từ 5V 12V 18V
Mạch Nguồn Xung Bếp Từ 5V 12V 18V
