Module Cảm Biến Nhiệt Độ LM35

Module cảm biến nhiệt độ LM35

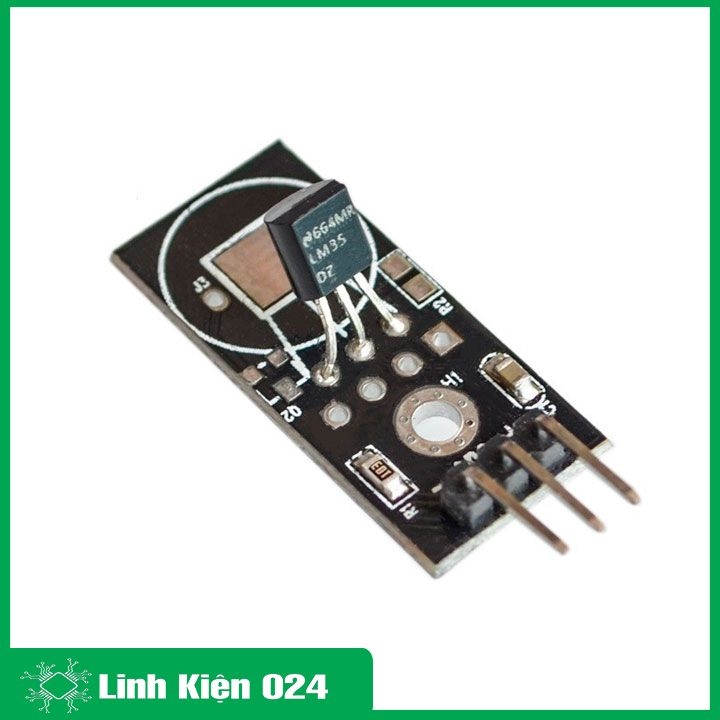

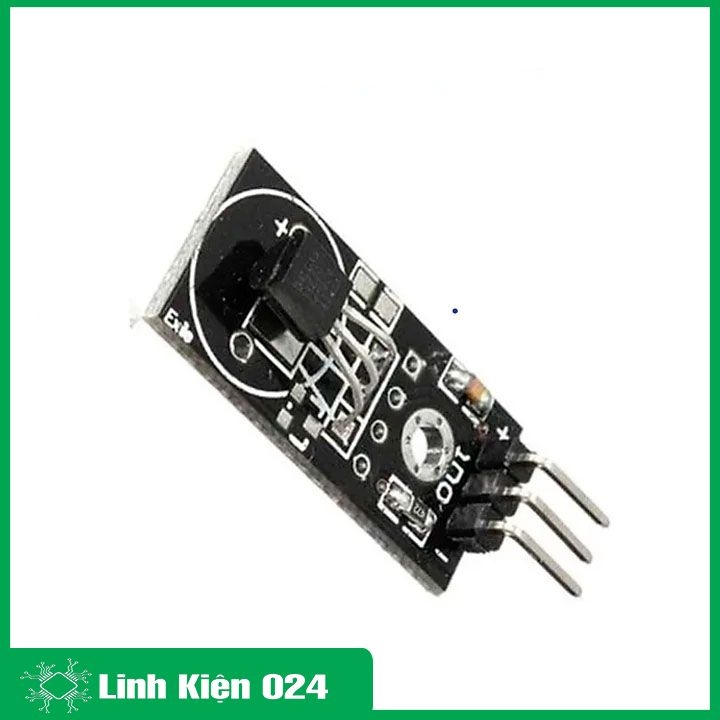

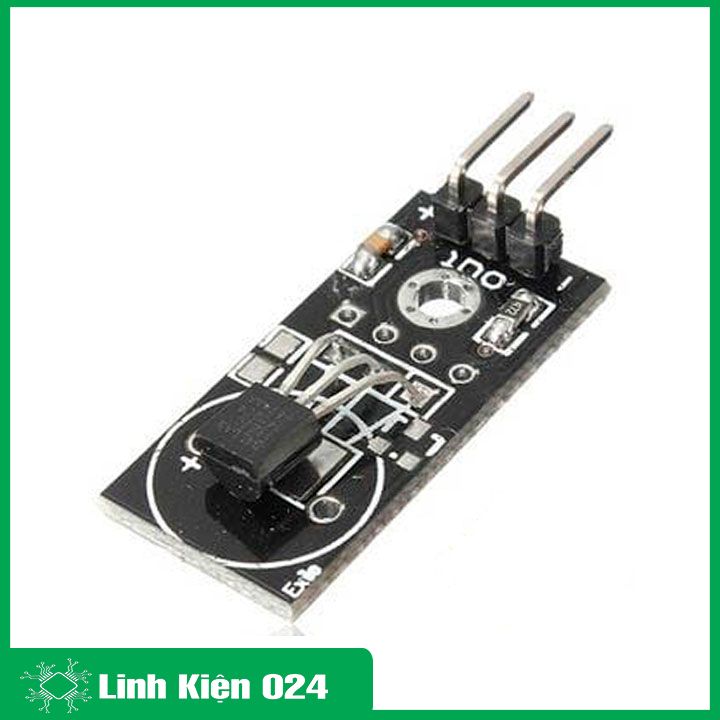

Module cảm biến nhiệt độ LM35 là một board mạch tích hợp sẵn IC cảm biến nhiệt độ LM35 cùng với các linh kiện phụ trợ, giúp dễ dàng kết nối với Arduino, STM32, ESP8266, PIC... để đo nhiệt độ môi trường.

Đặc điểm

✔️ ️Module cảm biến nhiệt độ LM35 Điện áp ra: -1V đến 6V. Độ chính xác cao ở 25 C là 0.5 C. Công suất tiêu thụ là 60uA

️✔️ Module cảm biến nhiệt độ LM35 có dải đo từ 0 Độ đến 100 độ C. LM35 là cảm biến tiêu hao điện năng thấp sử dụng điện áp 5V. Cảm biến gồm có 3 chân, 2 chân nguồn, 1 chân tín hiệu ra dạng Analog.

✔️ ️Chân dữ liệu của Module cảm biến nhiệt độ LM35 là chân ngõ ra điện áp dạng tuyến tính. Chân số 2 cảm biến xuất ra cứ 1mV = 0.1°C (10mV = 1°C). Để lấy dữ liệu ở dạng °C chỉ cần lấy điện áp trên chân OUT đem chia cho 10.

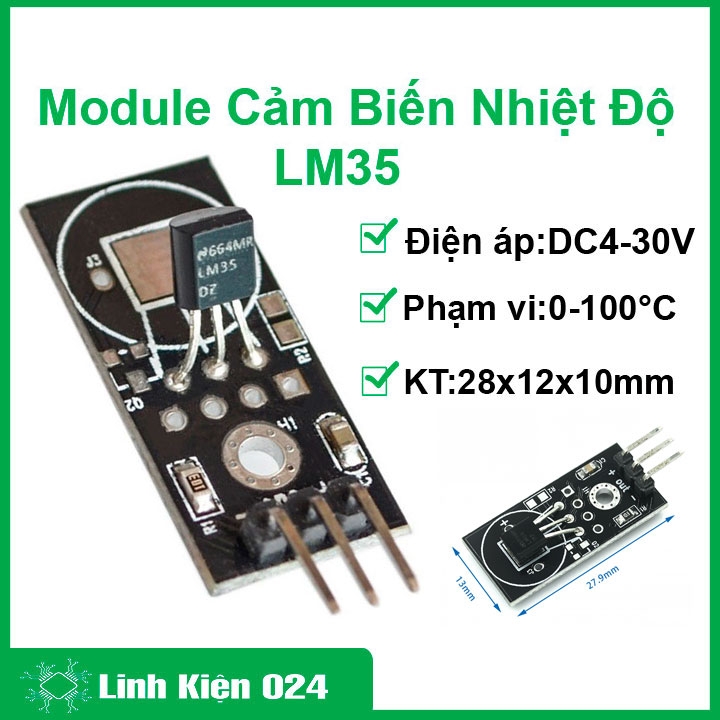

Thông Số Kỹ Thuật:

✔️ ️Điện áp đầu vào từ 4V đến 30V

️✔️ Điện áp ra: -1V đến 6V

✔️ ️Công suất tiêu thụ là 60uA

✔️ ️Độ phân giải điện áp đầu ra là 10mV/oC

✔️ ️Độ chính xác cao ở 25 C là 0.5 C

✔️ ️Trở kháng đầu ra thấp 0.1 cho 1mA tải

✔️ ️Độ chính xác thực tế: 1/4°C ở nhiệt độ phòng và 3/4°C ngoài khoảng -55°C tới 150°C

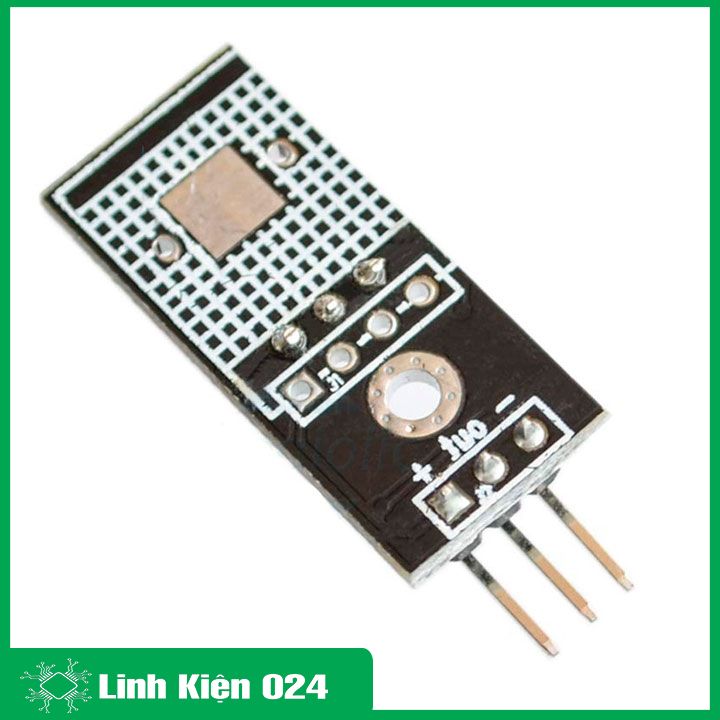

Sơ đồ chân:

✔️ ️Chân + cấp điện áp 5V

✔️ ️Chân - cấp GND

✔️ ️Chân 2 là chân OUTPUT dữ liệu dạng điện áp
