Module Điều Khiển Động Cơ Bước Máy In 3D DRV8825 (K4B14-2)

Module Điều Khiển Động Cơ Bước DRV8825 – Cho Máy In 3D & CNC

DRV8825 là một module điều khiển động cơ bước bipolar 2 pha, chuyên dùng trong máy in 3D, máy CNC, robot, thiết bị tự động hóa, với khả năng điều khiển vi bước mượt, dòng cao, tương thích với A4988 nhưng mạnh hơn.

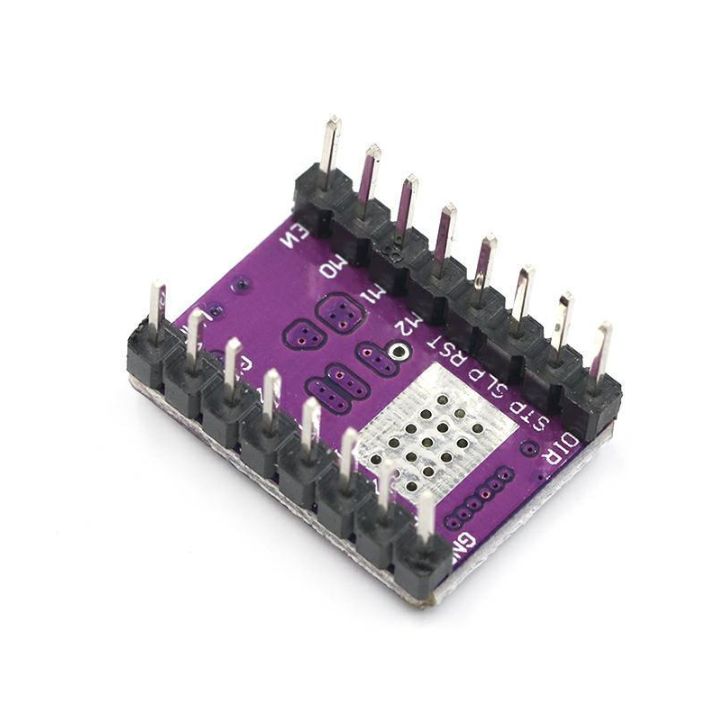

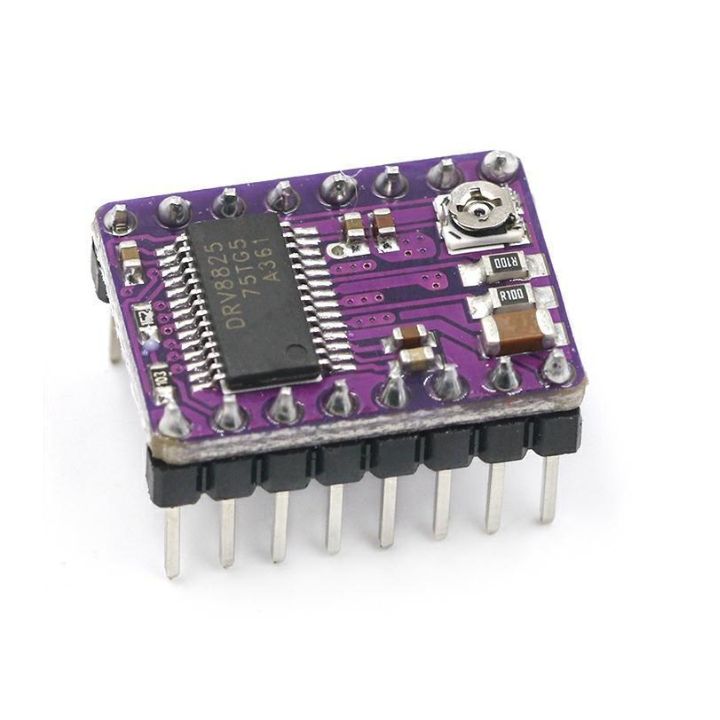

Module Điều Khiển Động Cơ Bước Máy In 3D DRV8825

Thông Số Kỹ Thuật

IC điều khiển

DRV8825 (Texas Instruments)

Điện áp hoạt động

8.2V – 45V DC

Dòng tối đa mỗi pha

2.2A với tản nhiệt (1.5A không tản)

Điều khiển

Tín hiệu Step / Dir (giống A4988)

Vi bước (microstepping)

Lên đến 1/32 bước

Tích hợp bảo vệ

Quá dòng, quá nhiệt, ngắn mạch

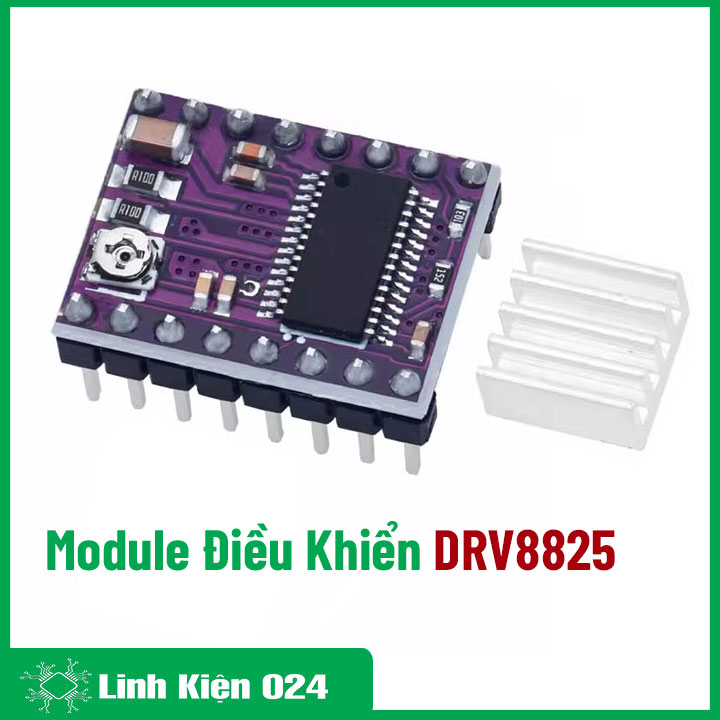

Tản nhiệt

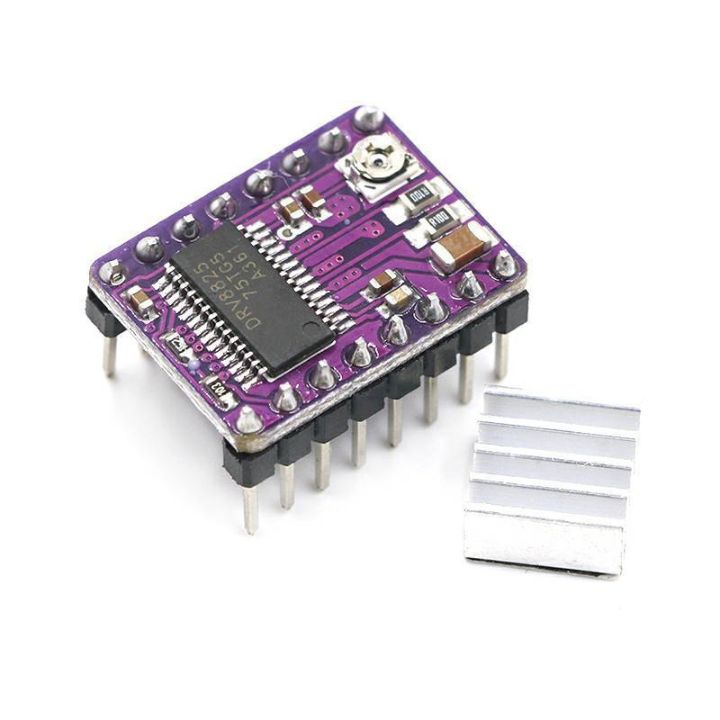

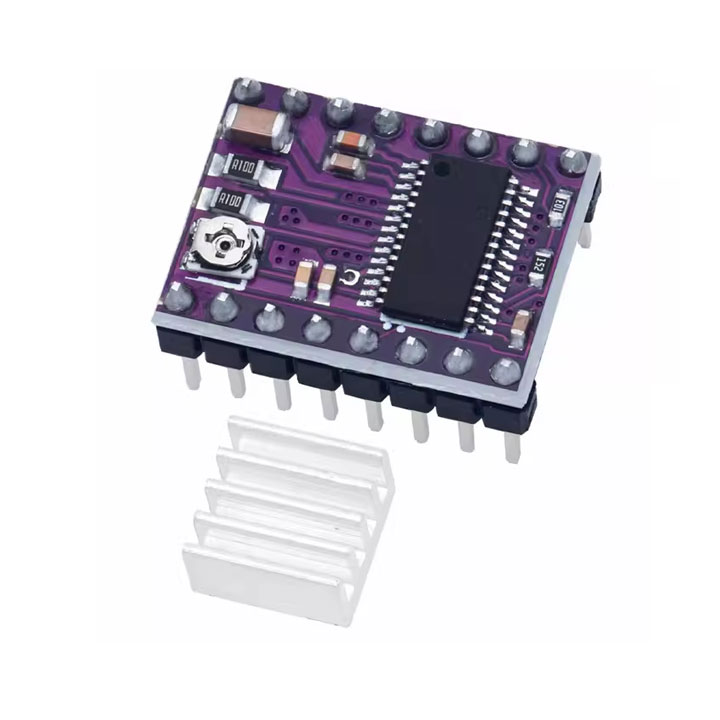

Có keo tản và heatsink (tùy bộ)

Kích thước

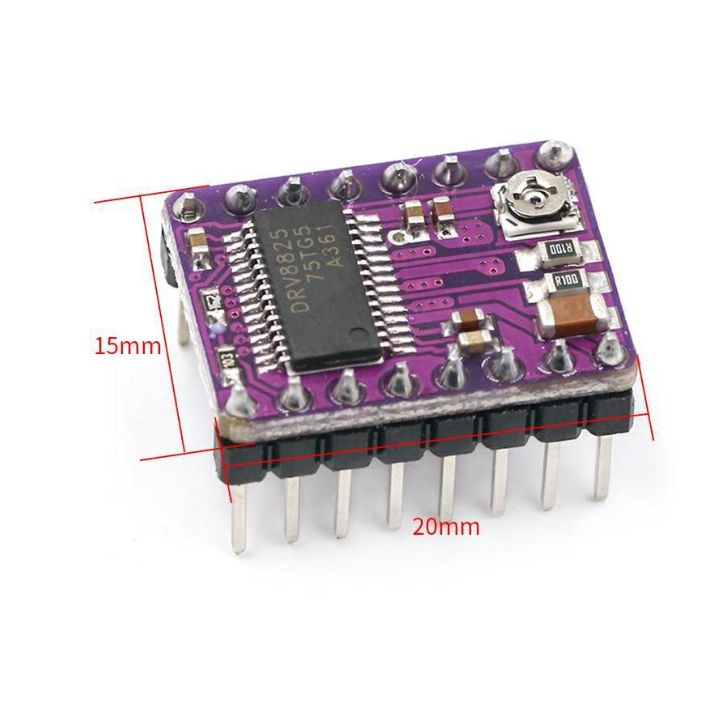

~15 x 20 mm (giống A4988)

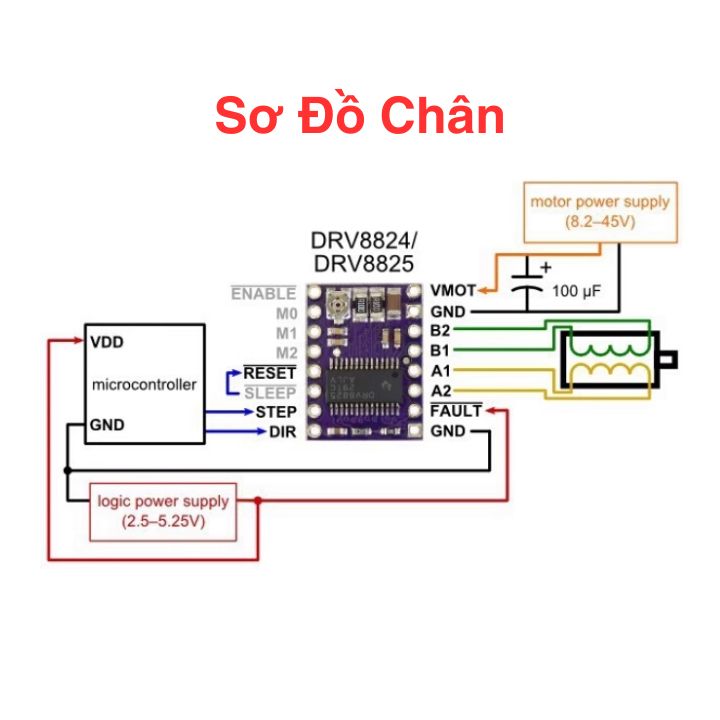

Sơ Đồ Chân Module Điều Khiển Động Cơ Bước Máy In 3D DRV8825

Đặc tính sản phẩm

✔️ Một đơn giản bước và điều khiển hướng giao diện

✔️ Sáu nghị quyết bước khác nhau: bước đầy đủ, nửa bước, 1/4-bước 1/8-bước 1/16-STEP, 1/32-STEP.

Giao diện trực tiếp với 3.CAN 3,3 V và 5 V hệ thống

✔️ quá nhiệt độ nhiệt tắt máy, tắt máy quá dòng, thấp áp khóa

✔️ ngắn xuống mặt đất ngắn mạch bảo vệ tải

6,4 lớp 2 oz đồng trên PCB, để cải thiện tản nhiệt

✔️ hàn trần sau một IC điều khiển pad mặt đất trên dưới cùng của bảng mạch in

✔️ kích thước module, pin và giao diện phù hợp với A4988 bước sóng mang điều khiển động cơ bằng nhiều cách

✔️ kiểm soát hiện điều chỉnh cho phép bạn thiết lập một Potentiometer, cho phép bạn sử dụng các bước vào điện áp định mức của động cơ hay hơn, để đạt được một sản lượng tối đa tốc độ bước cao hơn hiện

kiểm soát 10 thớt thông minh tự động chọn đúng chế độ hiện hành phân rã (nhanh hay chậm phân hủy phân rã)

✔️ tối đa 45 V cung cấp điện áp

✔️ điều chỉnh điện áp tích hợp (cần bất kỳ nguồn cung cấp điện áp logic bên ngoài)
