Module Điều Khiển Relay Bằng Cảm Biến Chuyển Động 12VDC
Module điều khiển relay bằng cảm biến chuyển động 12VDC là một thiết bị điện tử tích hợp cảm biến chuyển động (PIR) và rơ-le (relay), hoạt động với nguồn điện 12V DC. Khi phát hiện có chuyển động trong phạm vi cảm biến, module sẽ tự động kích hoạt relay, cho phép điều khiển các thiết bị điện như đèn, còi, quạt, camera, v.v.
🧩 Cấu tạo chính
| Thành phần | Chức năng |
|---|---|
| 🔹 Cảm biến PIR (Passive Infrared) | Phát hiện sự chuyển động của người hoặc vật thể dựa vào bức xạ hồng ngoại. |
| 🔹 Relay | Đóng/ngắt mạch điện AC hoặc DC công suất lớn khi có tín hiệu điều khiển. |
| 🔹 Mạch điện điều khiển | Xử lý tín hiệu cảm biến và điều khiển relay hoạt động. |
| 🔹 Nguồn cấp 12VDC | Toàn bộ module sử dụng nguồn điện một chiều 12V để hoạt động |
⚙️ Nguyên lý hoạt động
➤ Cấp nguồn 12VDC cho module.
➤ Cảm biến PIR liên tục dò chuyển động trong vùng quét (góc ~110°, khoảng cách 3–7 m).
➤ Khi phát hiện chuyển động, cảm biến kích hoạt relay → Relay đóng mạch, cấp điện cho thiết bị bên ngoài.
➤ Khi không còn chuyển động → relay sẽ ngắt sau một thời gian định sẵn (thường từ vài giây đến vài chục giây tùy model).
🔌 Ứng dụng thực tế
➤ Tự động bật đèn hành lang, cầu thang, sân vườn khi có người đi qua.
➤ Báo động chống trộm – kích hoạt còi hú khi có chuyển động bất thường.
➤ Tự động hóa nhà thông minh (smart home).
➤ Kích hoạt camera hoặc hệ thống ghi hình khi có người đi vào vùng giám sát.
❗ Lưu ý khi sử dụng
➤ Cần cấp nguồn 12VDC ổn định.
➤ Đặt cảm biến tại vị trí không bị cản trở (tránh tường, rèm… che mất góc quét).
➤ Tránh ánh sáng mặt trời trực tiếp, nhiệt độ cao – ảnh hưởng đến độ nhạy PIR.
➤ Relay thường chịu tải AC đến 220V – cần đảm bảo nối dây an toàn khi điều khiển thiết bị điện.

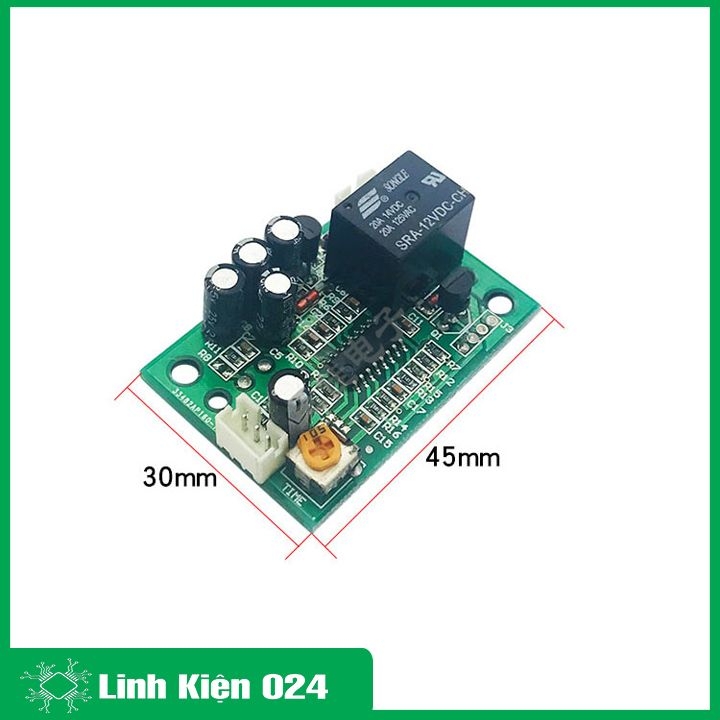

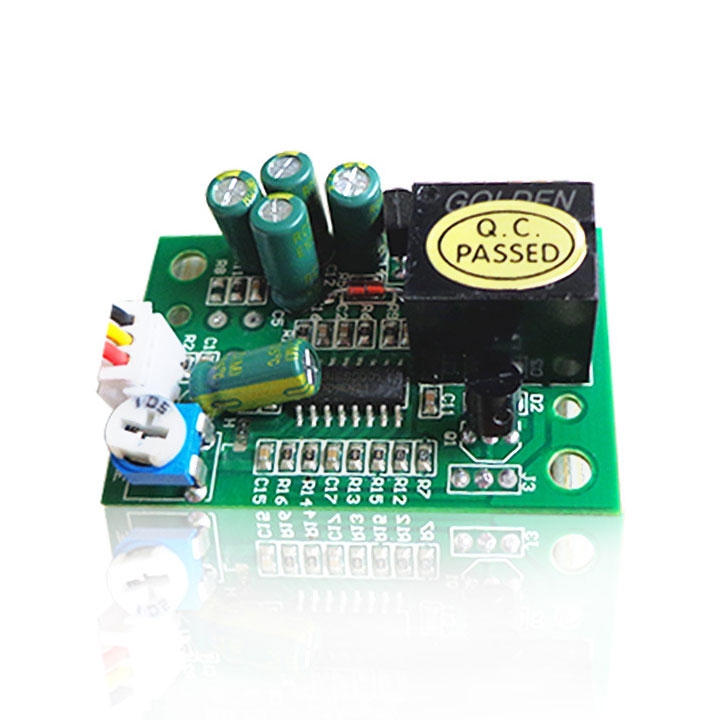

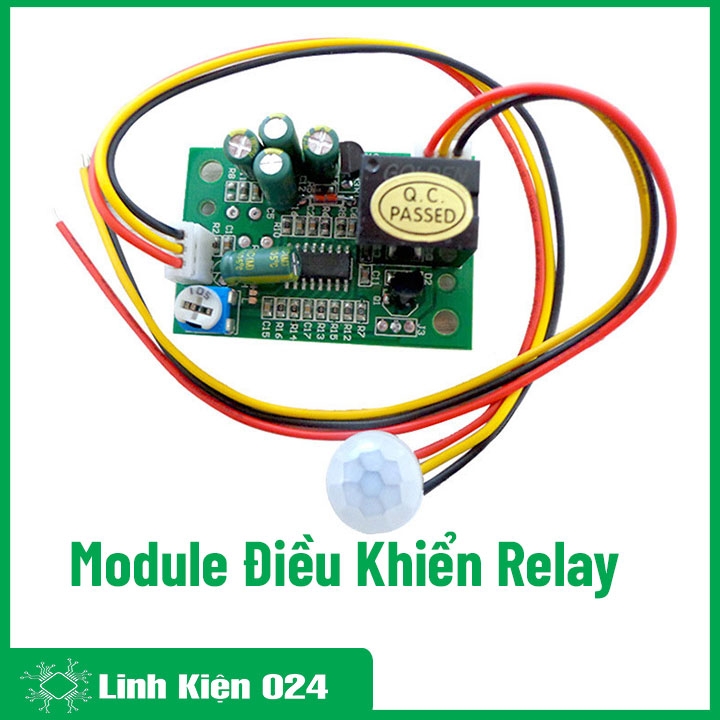

Hình Ảnh Module Điều Khiển Relay
Module Điều Khiển Relay Bằng Cảm Biến Chuyển Động 12VDC

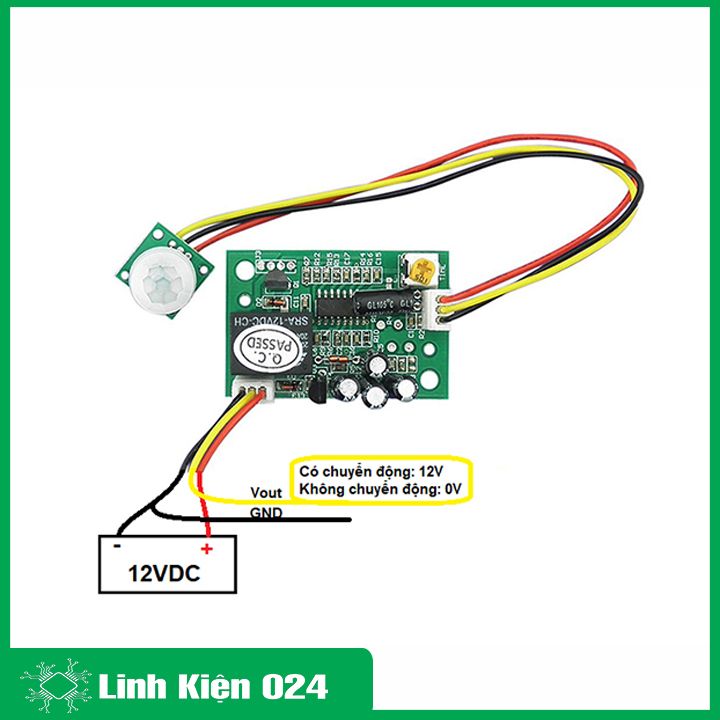

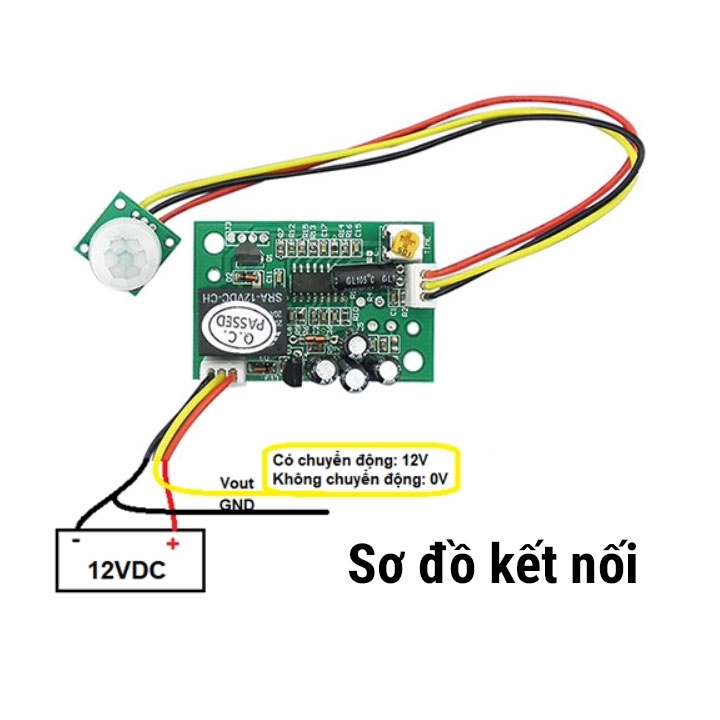

Sơ Đồ Kết Nối Module

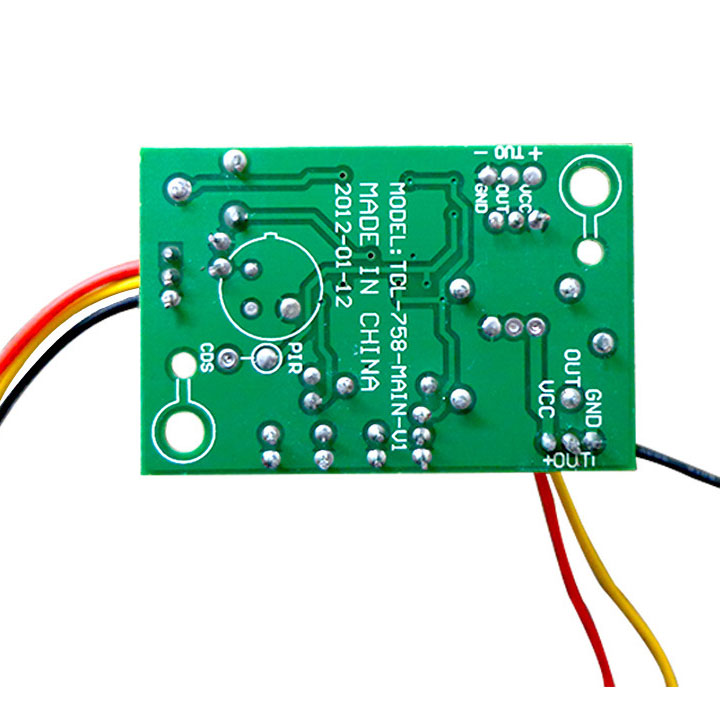

Mặt Sau Module

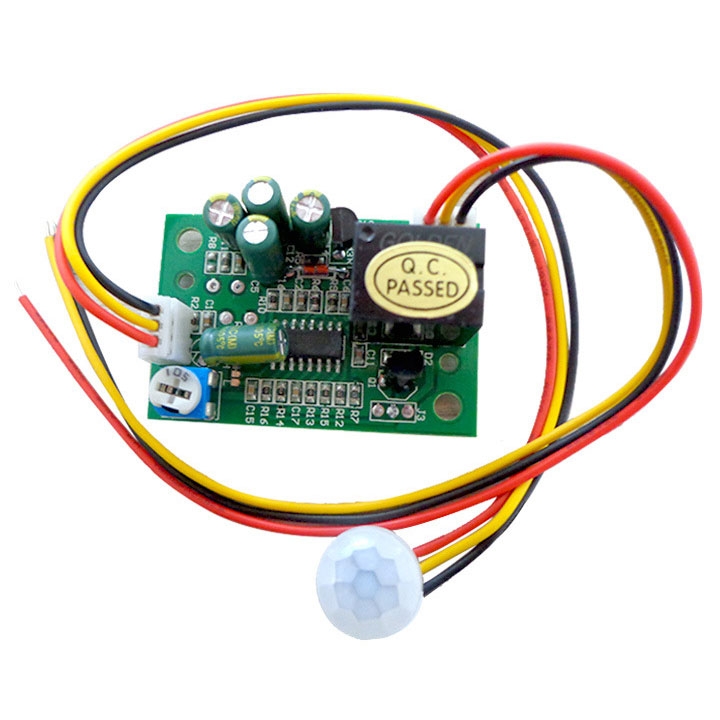

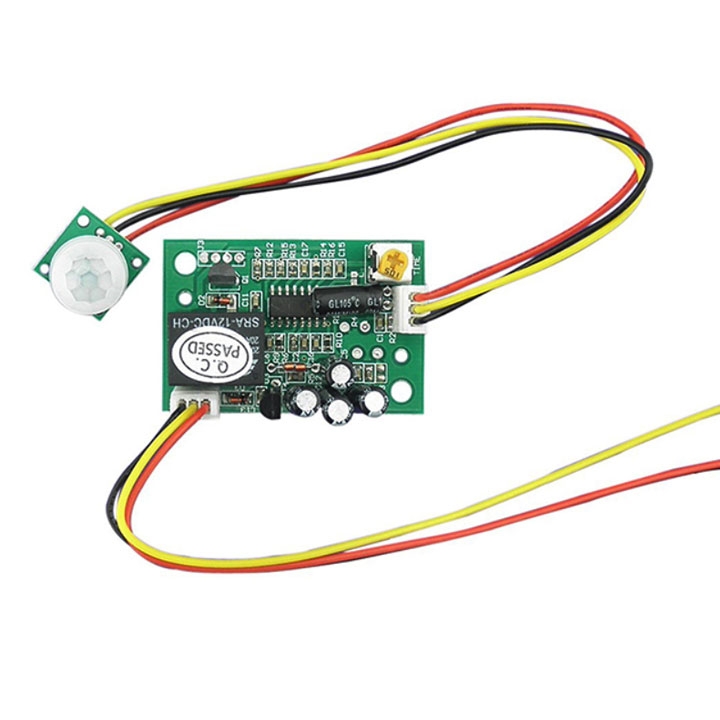

Module Điều Khiển Relay Bằng Cảm Biến Chuyển Động 12VDC
