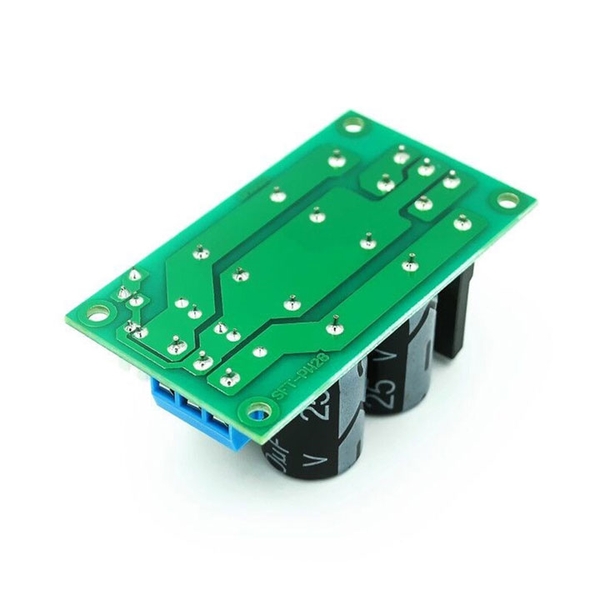

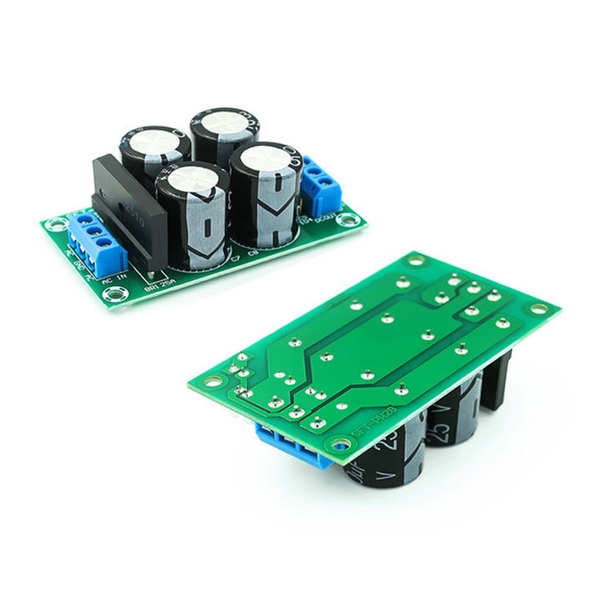

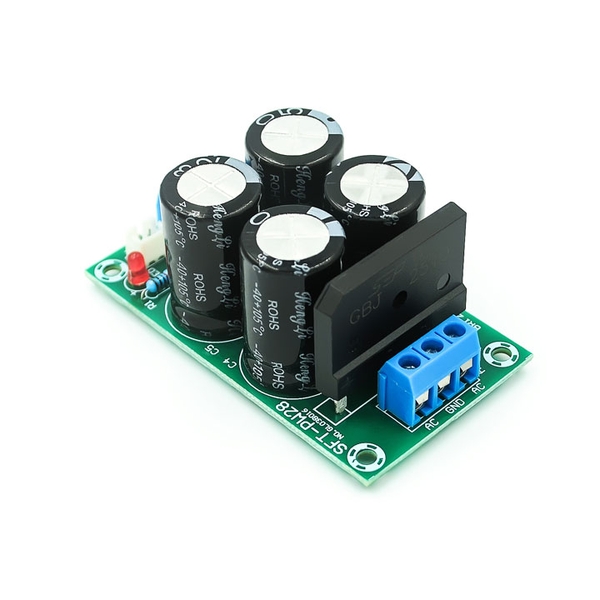

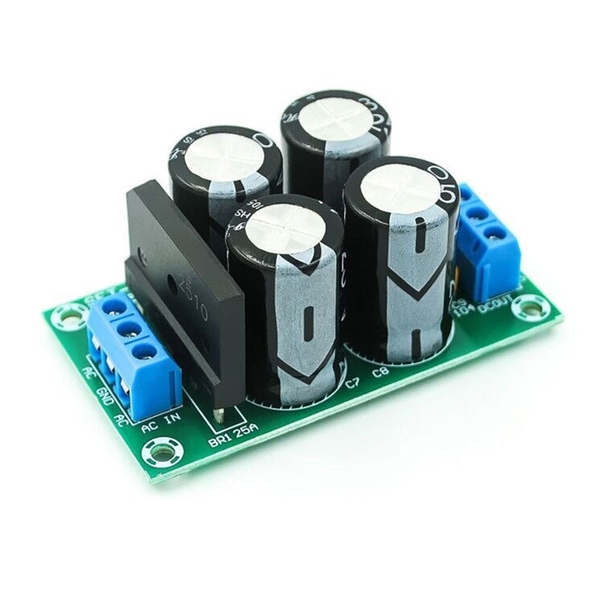

Mạch Cầu Chỉnh Lưu AC-DC 25A

Mạch Cầu Chỉnh Lưu AC-DC 25A

➤ Mạch cầu chỉnh lưu AC-DC 25A là một loại mạch điện tử dùng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) với dòng tải tối đa lên đến 25 ampe. Đây là loại mạch phổ biến trong các thiết bị điện công suất cao như: nguồn cấp cho động cơ, hệ thống UPS, bộ sạc pin lớn, máy hàn, hoặc bộ nguồn công nghiệp.

Mạch Cầu Chỉnh Lưu AC-DC 25A

🔧 1. Cấu Tạo Cơ Bản Của Mạch Cầu Chỉnh Lưu 25A

Một mạch cầu chỉnh lưu điển hình bao gồm:

Thành phần	Vai trò
4 diode công suất	Chỉnh lưu toàn chu kỳ AC → DC
Tản nhiệt	Giúp các diode không bị quá nhiệt
Tụ lọc (capacitor)	Làm mượt điện áp DC đầu ra (optional nhưng khuyến nghị)
Bảo vệ (fuse, varistor)	Bảo vệ ngắn mạch, quá dòng, xung điện áp

⚡ 2. Nguyên Lý Hoạt Động

➤ Mỗi nửa chu kỳ của điện AC sẽ đi qua hai trong số bốn diode theo chiều dẫn.

➤ Dòng điện qua tải luôn theo một chiều → tạo ra điện áp DC.

➤ Nếu có tụ lọc, điện áp DC sẽ được làm phẳng hơn, ít gợn sóng.

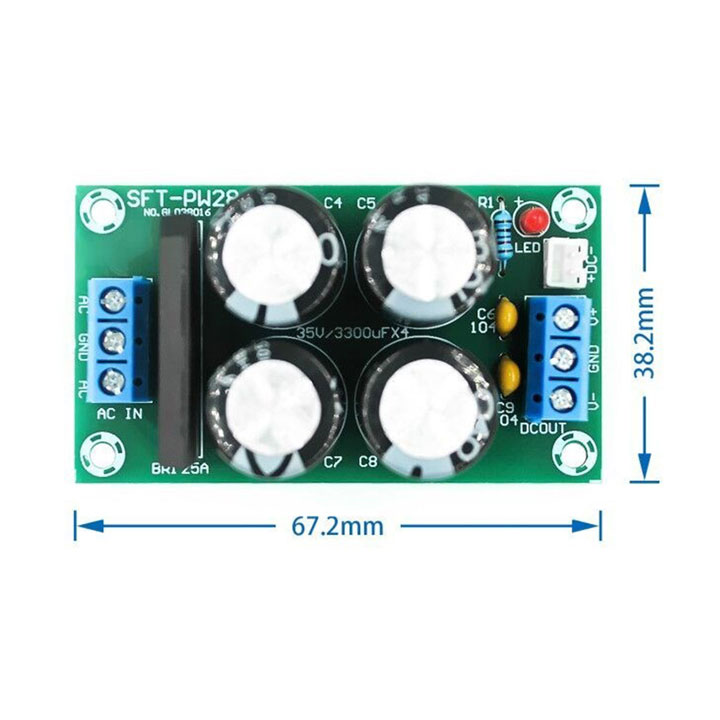

Kích Thước Mạch Cầu Chỉnh Lưu AC-DC 25A

Thông Số Kĩ Thuật

➤ Màu sắc module khuếch đại chỉnh lưu AC-DC: Đỏ

➤ Dòng điện đầu ra: hỗ trợ được 10A trở lên

➤ Điện áp/dòng điện đầu ra DC có liên quan đến đầu ra của máy biến áp,Điện áp đầu ra DC DC (không tải) = Điện áp đầu vào AC x 1.42

➤ Điện áp chịu được điện áp là 2600uf35v, điện áp đầu vào AC không được lớn hơn 25 V, nếu bạn muốn nhập điện áp xoay chiều cao hơn, để chuyển sang tụ điện áp cao hơn.

➤ Kích thước mạch chỉnh lưu AC-DC 25A: 6.5x3.8x3 cm

➤ Trọng lượng: 100g
