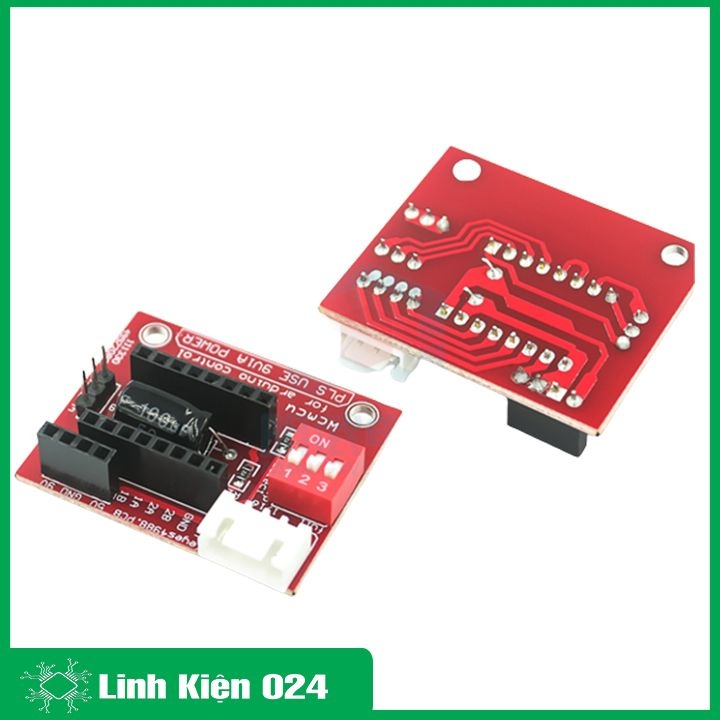

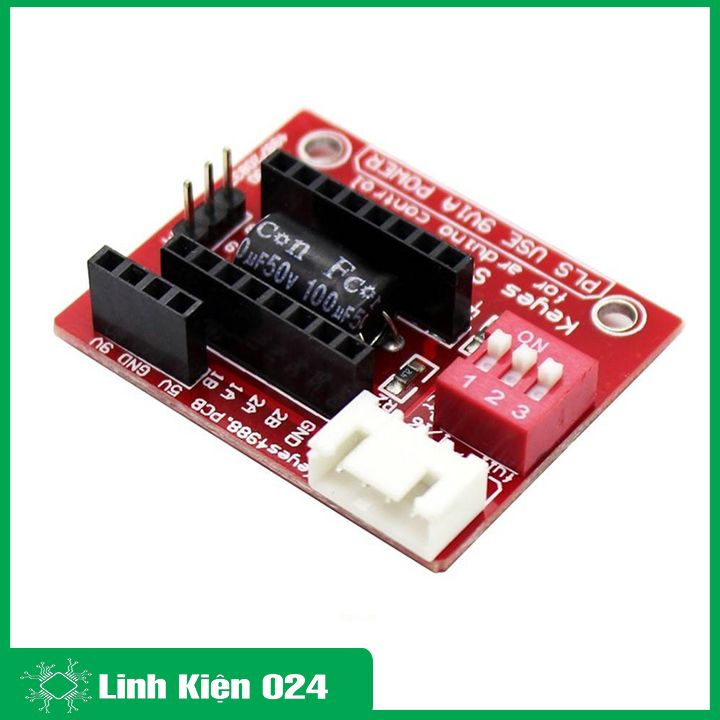

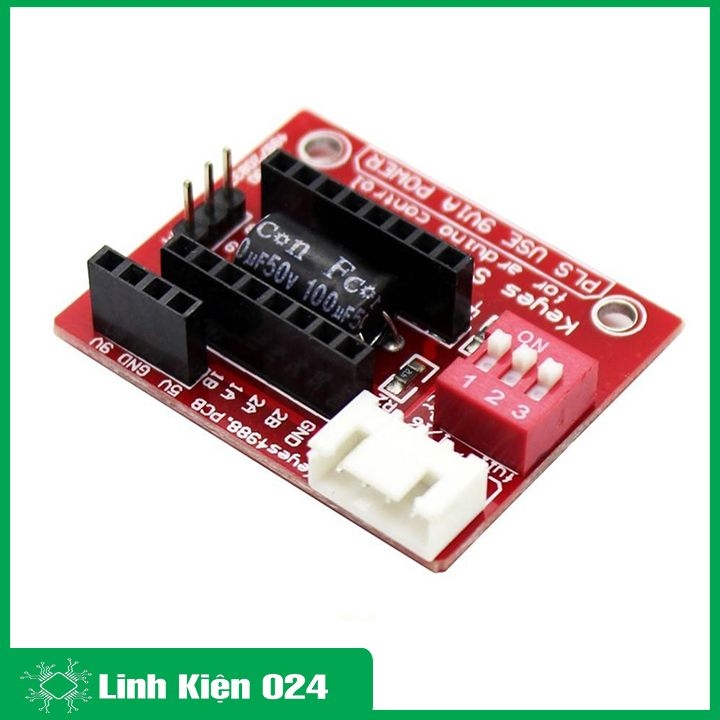

Shield Điều Mở Rộng Module Điều Khiển Động Cơ Bước A4988 DRV8825

Shield điều mở rộng module điều khiển động cơ bước A4988 DRV8825

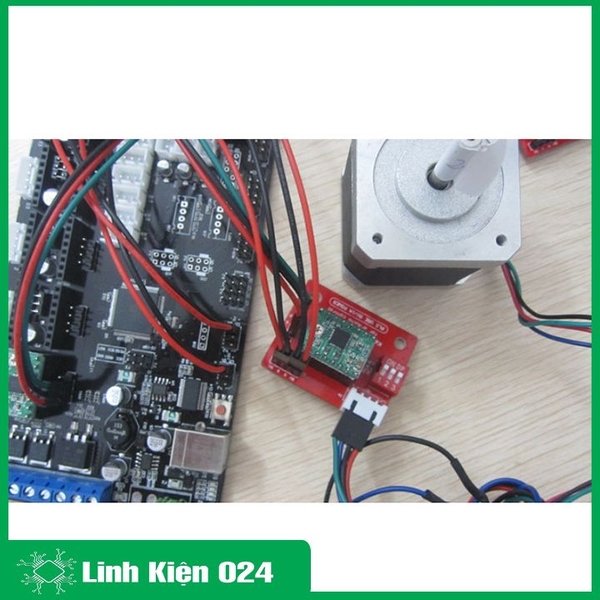

Shield mở rộng A4988/DRV8825 là bo trung gian điều khiển động cơ bước tiện lợi, giúp bạn dễ dàng kết nối, điều chỉnh và lập trình nhiều động cơ trên các dự án Arduino, CNC hoặc máy in 3D.

Thông Số Kỹ Thuật

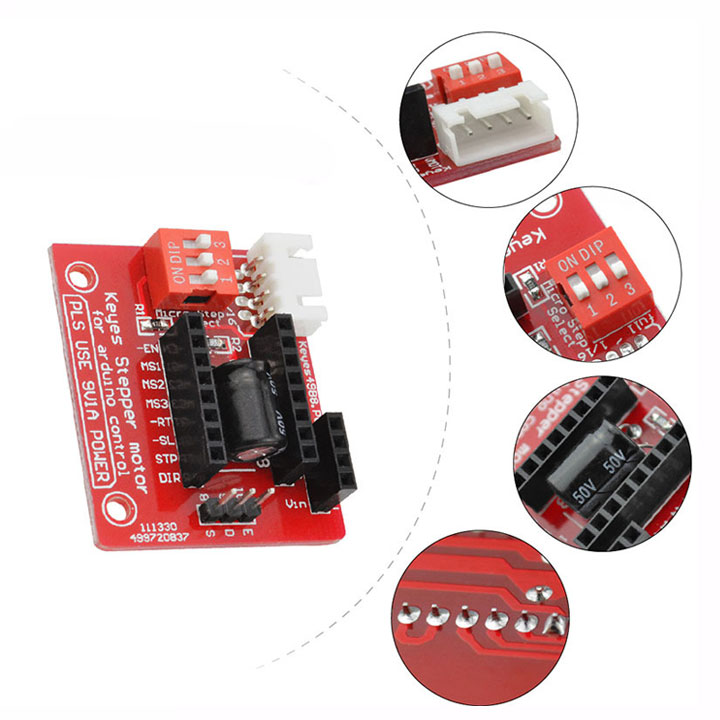

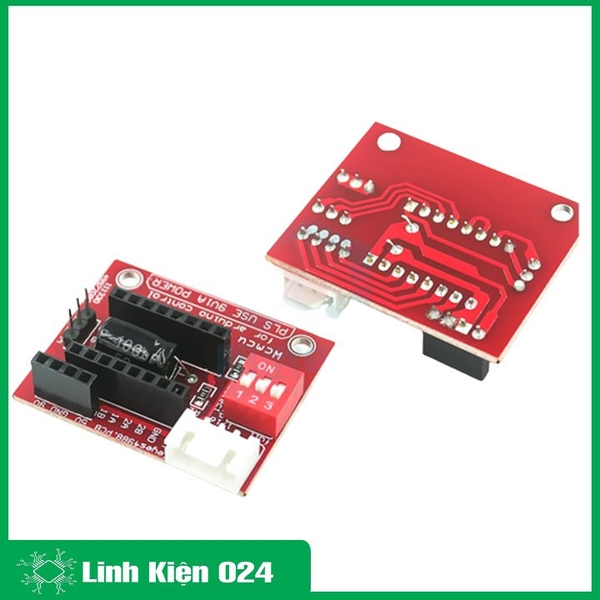

✔️ Máy in ba chiều A4988 / DRV8825 bảng điều khiển ổ đĩa động cơ bước / bảng mở rộng

✔️ 1. A4988 / DRV8825 có thể được sử dụng, chú ý hướng khi chèn, nếu không trình điều khiển có thể bị bỏng.

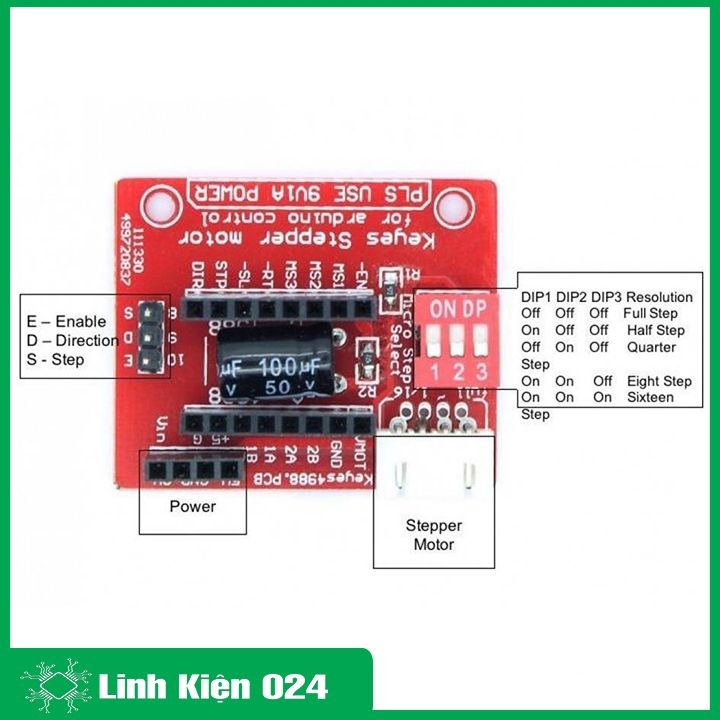

✔️ 2. Tất cả các jumper được nhấn vào vị trí ON DP để chỉ ra 16 phân khu (4988) hoặc 32 phân khu (8825).

✔️ 3. JM được kết nối với động cơ .

✔️ 4. JV được kết nối với nguồn điện 5V và 12V-24V

✔️ 5. E \ S \ D \ G của Jc tương ứng với đầu ra tín hiệu ổ đĩa Enable \ Step \ Dir \ Gnd được kết nối tương ứng.

✔️ Tên: Bảng mở rộng mô-đun ổ đĩa động cơ bước 4988/8825

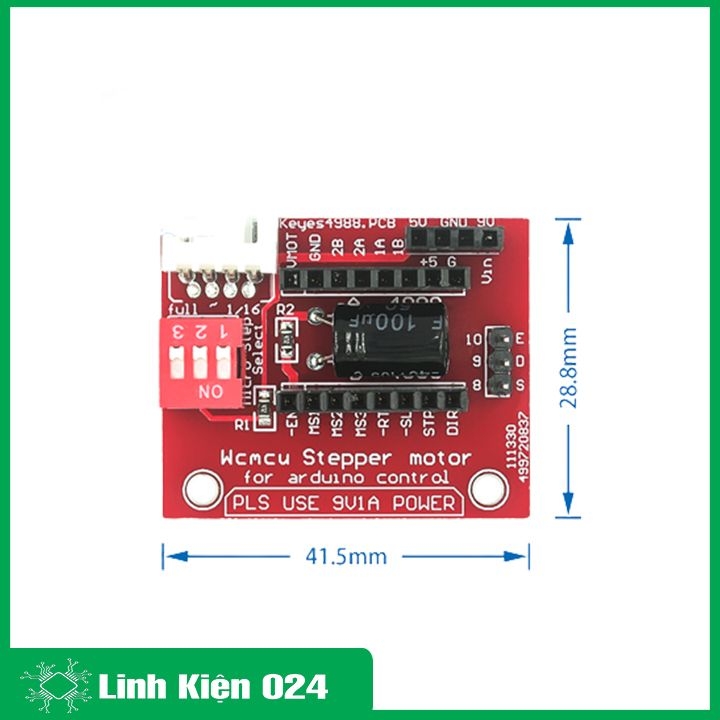

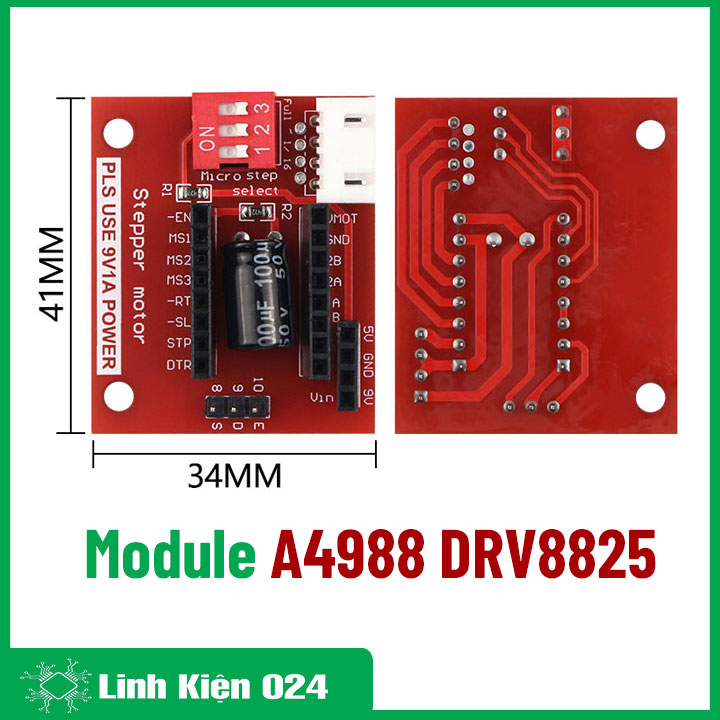

✔️ Kích thước: 42 * 42 * 15mm

✔️ Khoảng cách lỗ: 1400 * 1400mil (35,56 * 35,56mm)

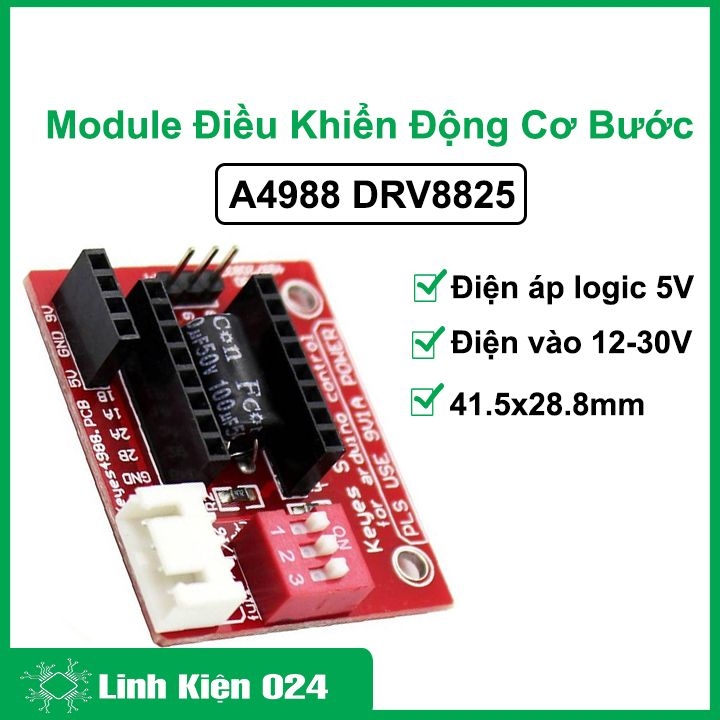

✔️ Điện áp logic: 5V

✔️ Điện áp đầu vào: 12-30V

✔️ Cổng: kỹ thuật số

✔️ Giao diện: hướng, kích hoạt, tốc độ

✔️ Các mô-đun áp dụng: A4988, DRV8825

Tương thích

✔️ Module điều khiển: A4988 hoặc DRV8825

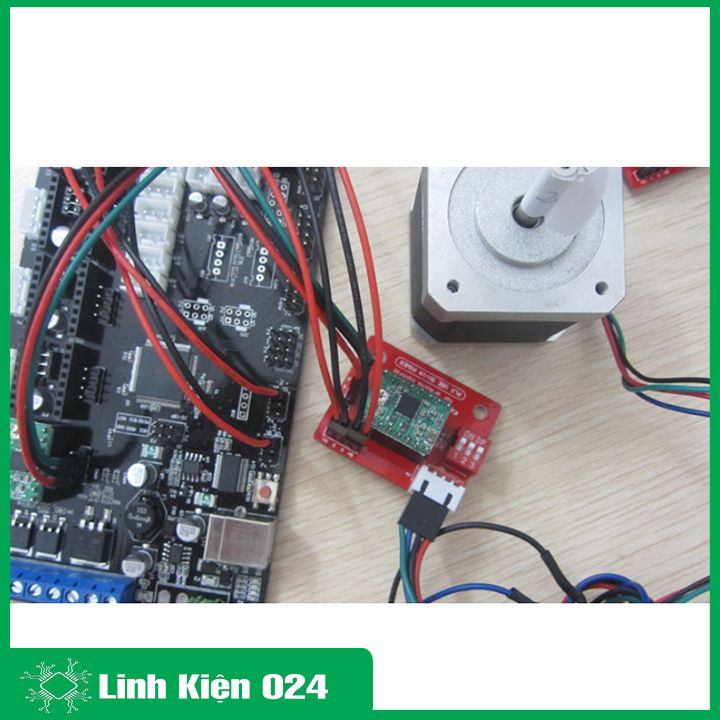

✔️ Bo mạch chủ: Arduino UNO R3, MEGA 2560, RAMPS 1.4, CNC Shield V3

✔️ Động cơ tương thích: Step motor loại 2 pha, 4 dây (ví dụ: NEMA 17, NEMA 23)

Ứng dụng thực tế

✔️ Máy in 3D (Prusa, Ender...)

✔️ Máy CNC mini (CNC Shield V3)

✔️ Máy khắc laser, máy vẽ, robot di chuyển theo trục X-Y-Z

✔️ Hệ thống cơ điện tử và tự động hóa học tập

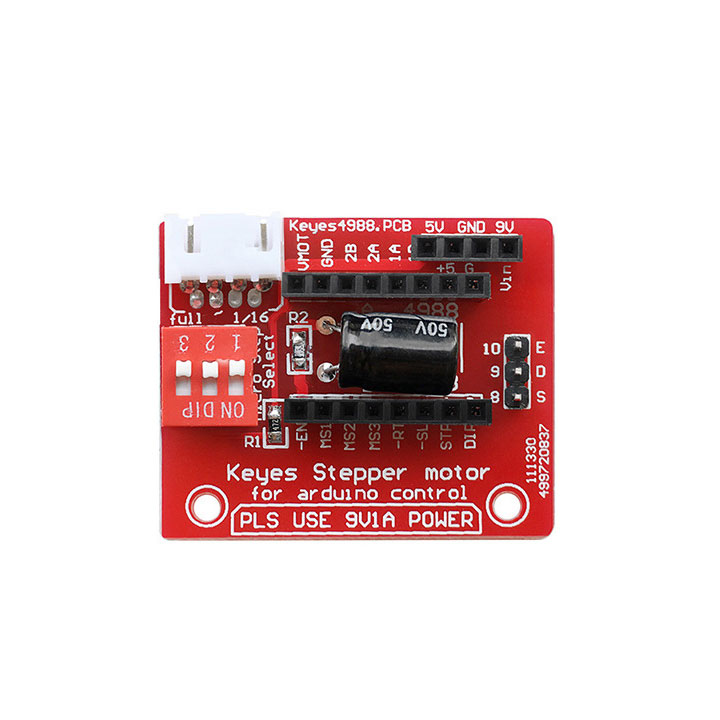

Shield Điều Mở Rộng Module Điều Khiển Động Cơ Bước A4988 DRV8825
