Module Relay 12VDC 1 Kênh H/L
Module Relay 1 Kênh 12VDC H/L là một module rơ-le (relay) điều khiển bằng tín hiệu điện, thường được sử dụng trong các dự án Arduino, Raspberry Pi, hoặc các hệ thống điều khiển tự động

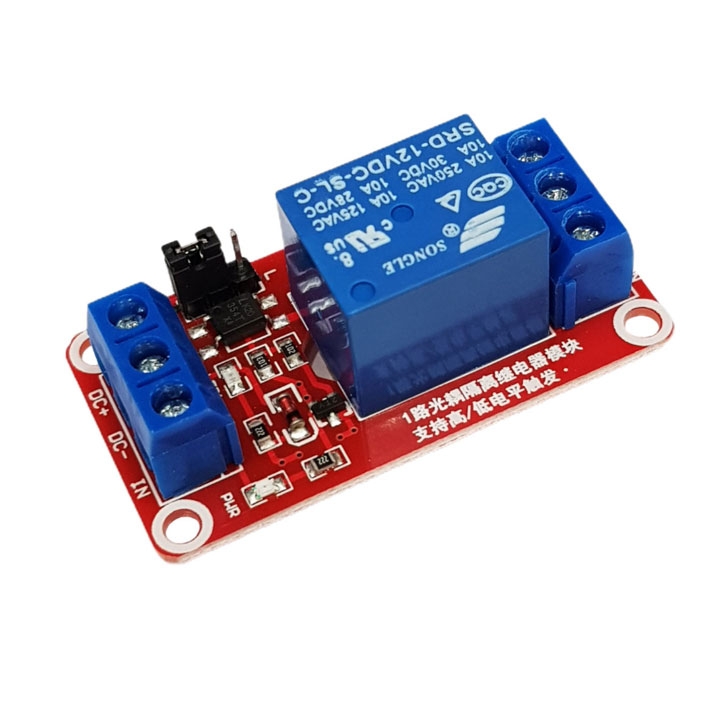

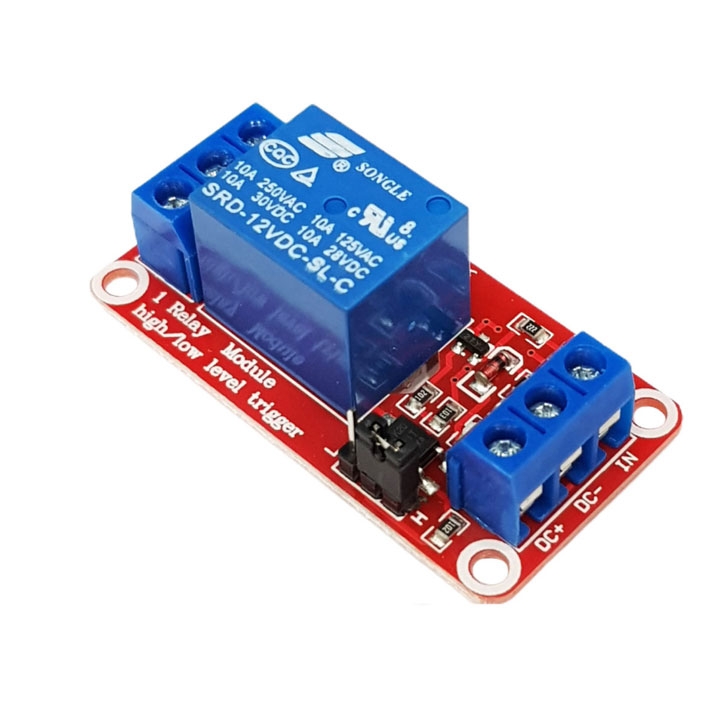

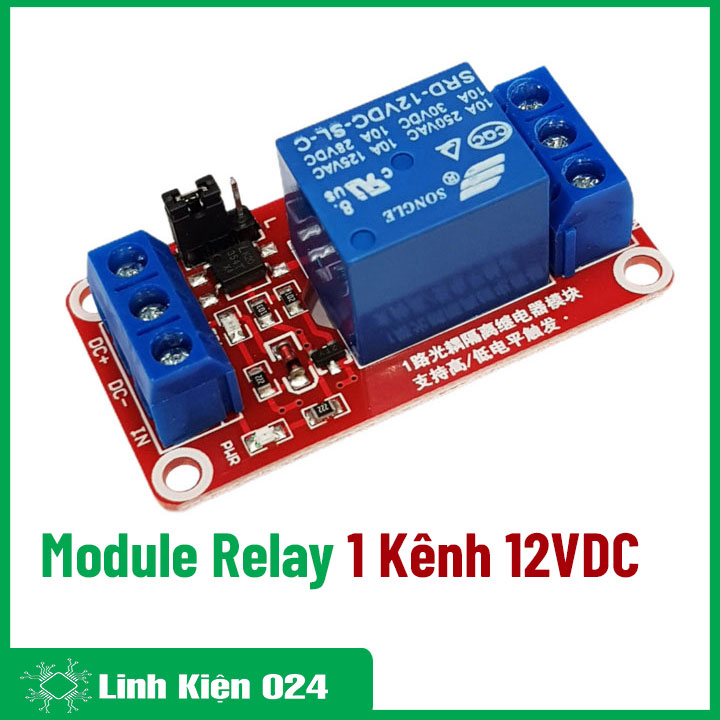

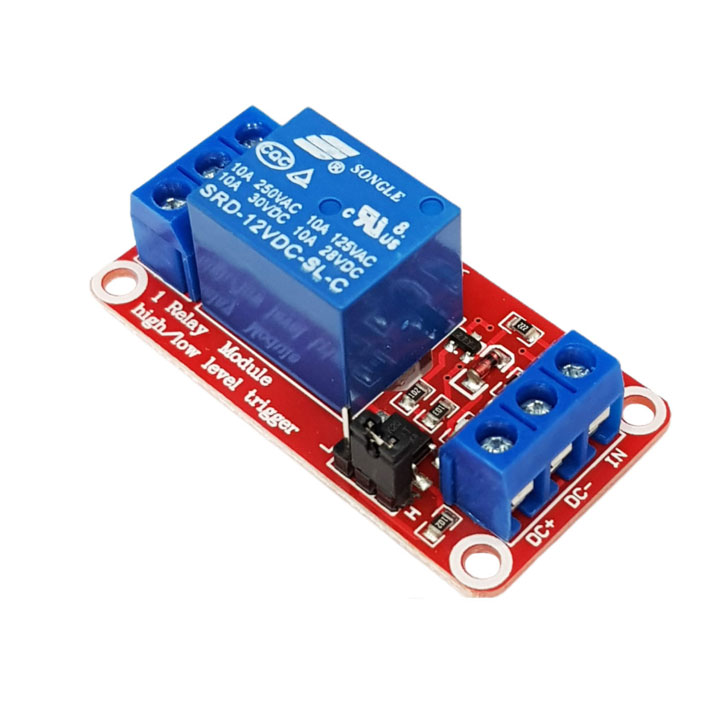

Module Relay 12VDC 1 Kênh H/L
Thông Số Kỹ Thuật
| Số kênh | 1 kênh (1 relay) |
| Điện áp điều khiển | 12VDC (nguồn nuôi relay) |
| Kiểu kích hoạt | Có thể chọn mức kích hoạt cao (High) hoặc thấp (Low) qua jumper |
| Tín hiệu điều khiển | 3.3V hoặc 5V (từ vi điều khiển như Arduino, ESP32, v.v.) |
| Dòng tải tối đa | 10A tại 250VAC hoặc 10A tại 30VDC (thường dùng cho thiết bị điện gia dụng) |
| Tách biệt quang | Có (optocoupler), giúp cách ly giữa mạch điều khiển và mạch công suất |

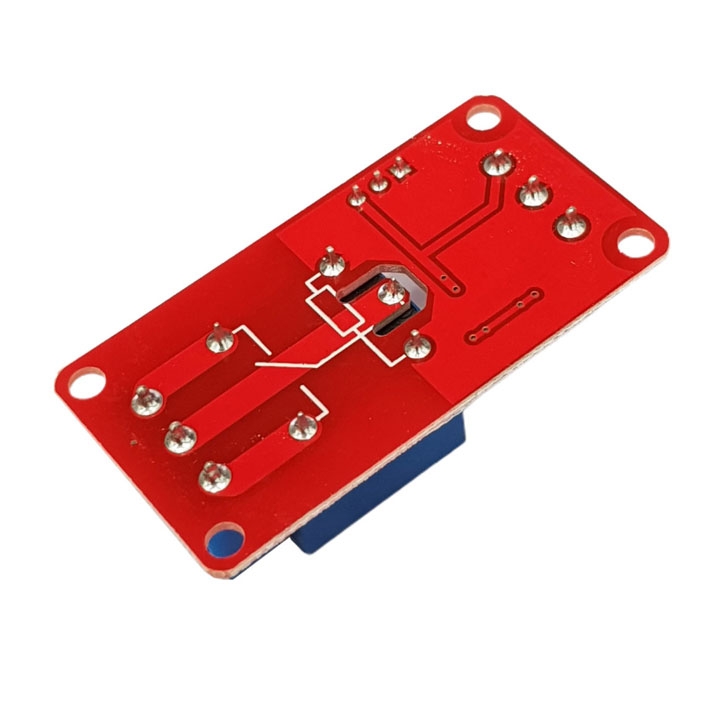

Mặt Sau Module Relay 12VDC 1 Kênh H/L
⚙️ Cách sử dụng

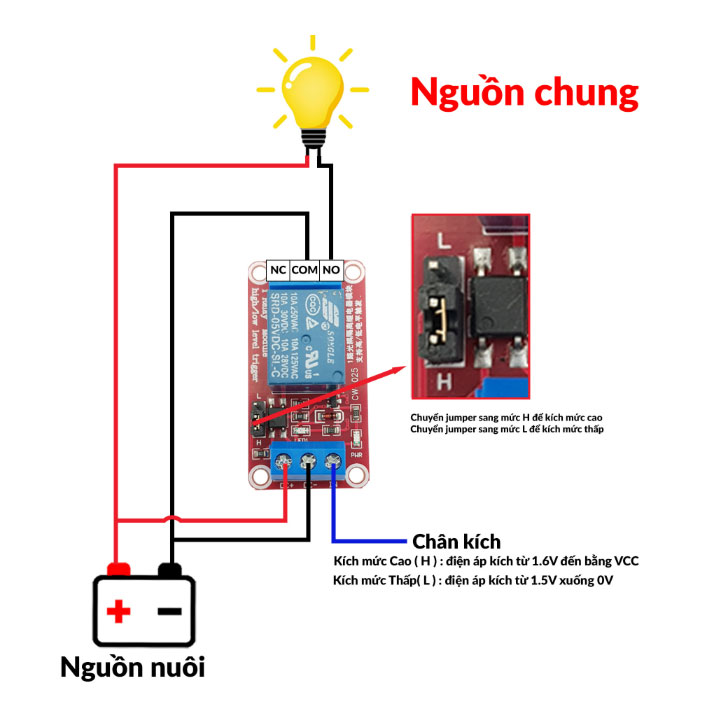

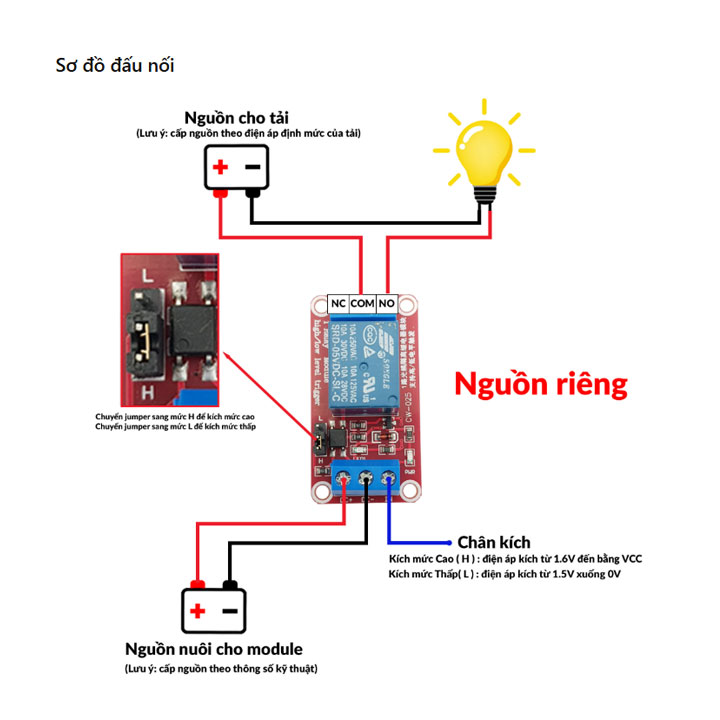

Kết nối:
➤ VCC → 12VDC (nguồn nuôi relay)
➤ GND → GND chung
➤ IN → Tín hiệu điều khiển (từ vi điều khiển)
Jumper H/L:
➤ H: Relay kích hoạt ở mức cao
➤ L: Relay kích hoạt ở mức thấp
Kết nối thiết bị tải:

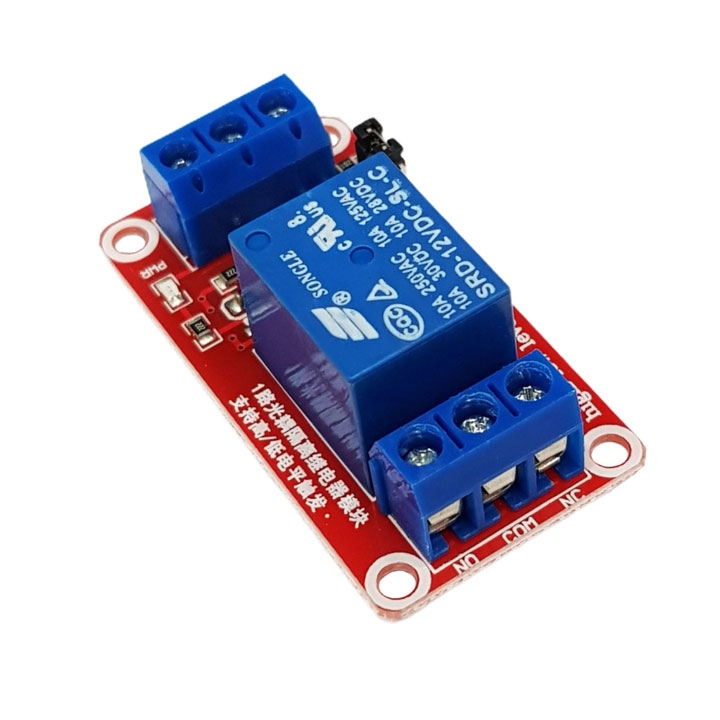

Relay có 3 chân:
➤ NO (Normally Open): Thường hở – chỉ dẫn điện khi relay kích hoạt.
➤ COM (Common): Chân chung – nơi cấp nguồn hoặc nối tải.
➤ NC (Normally Closed): Thường đóng – dẫn điện khi relay không kích hoạt.
⚠️ Lưu ý
➤ Chỉ cấp 12VDC vào chân VCC, không cấp 5V hoặc hơn 12V để tránh hỏng mạch.
➤ Đảm bảo tải kết nối không vượt quá dòng chịu tải của relay.
➤ Dùng nguồn riêng nếu điều khiển nhiều relay để tránh sụt áp hoặc reset vi điều khiển.
