Module Relay 2 Kênh 12VDC H/L (K4A7)

Module Relay 2 Kênh 12VDC H/L

Module Relay 2 Kênh 12VDC H/L là mạch relay gồm 2 rơ-le, dùng nguồn nuôi 12V DC, cho phép điều khiển bật/tắt 2 thiết bị điện độc lập bằng tín hiệu điều khiển mức H (High) hoặc L (Low) từ vi điều khiển (Arduino, PLC, ESP, mạch logic…).

Cấu tạo chính

• 2 × Relay 12V (thường 10A–250VAC hoặc 10A–30VDC)

• Opto cách ly (ở nhiều phiên bản) → bảo vệ mạch điều khiển

• Transistor + diode chống dòng ngược

• LED báo trạng thái từng kênh

• Jumper H/L chọn kiểu kích

Điện áp điều khiển

• Tín hiệu IN thường nhận được:

  • 5V (Arduino UNO)

  • 3.3V (ESP8266, ESP32 – tùy module)

Công dụng

✅ Bật/tắt đèn 220V
✅ Điều khiển quạt, bơm nước, motor DC
✅ Điều khiển thiết bị công suất lớn bằng vi điều khiển
✅ Dự án nhà thông minh, tự động hóa

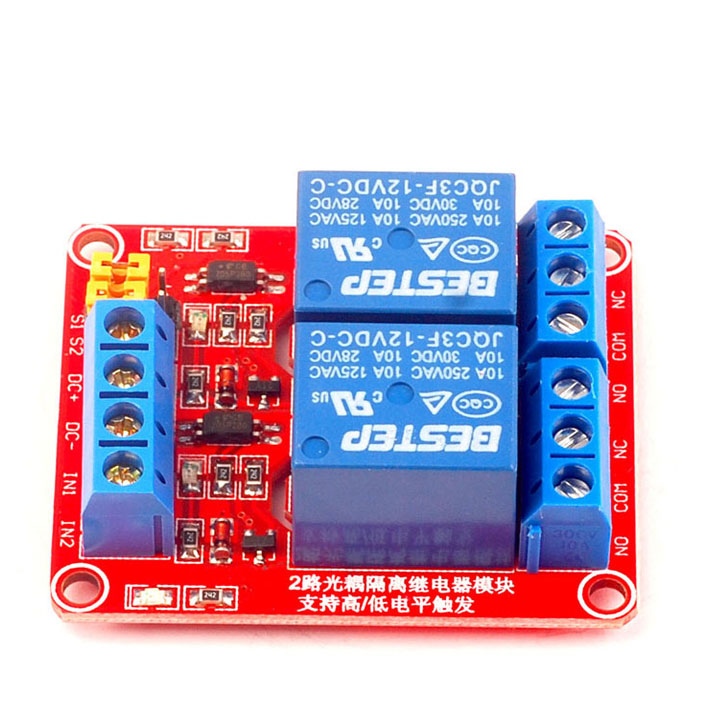

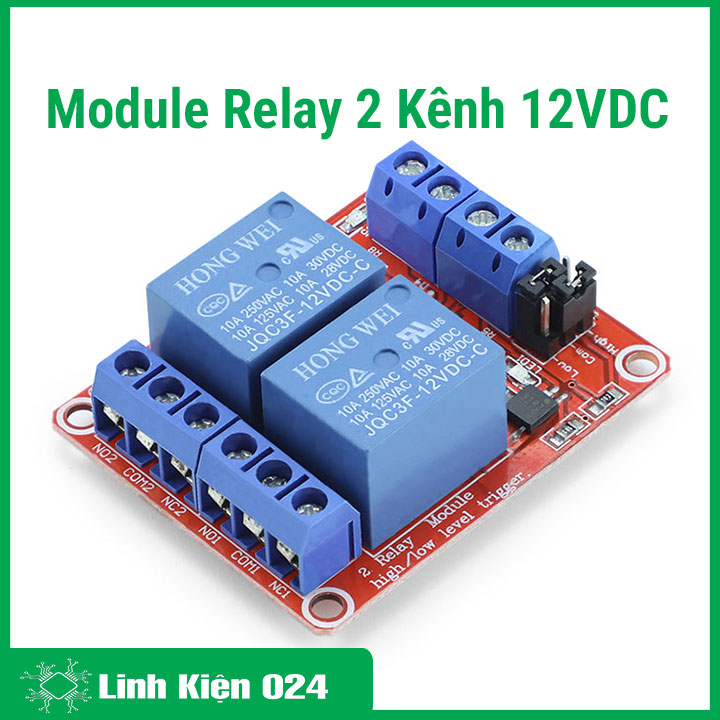

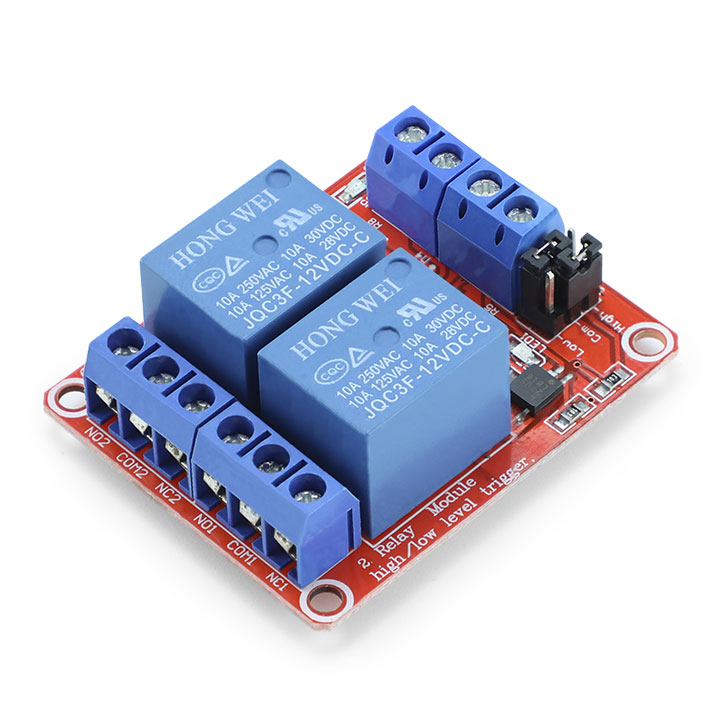

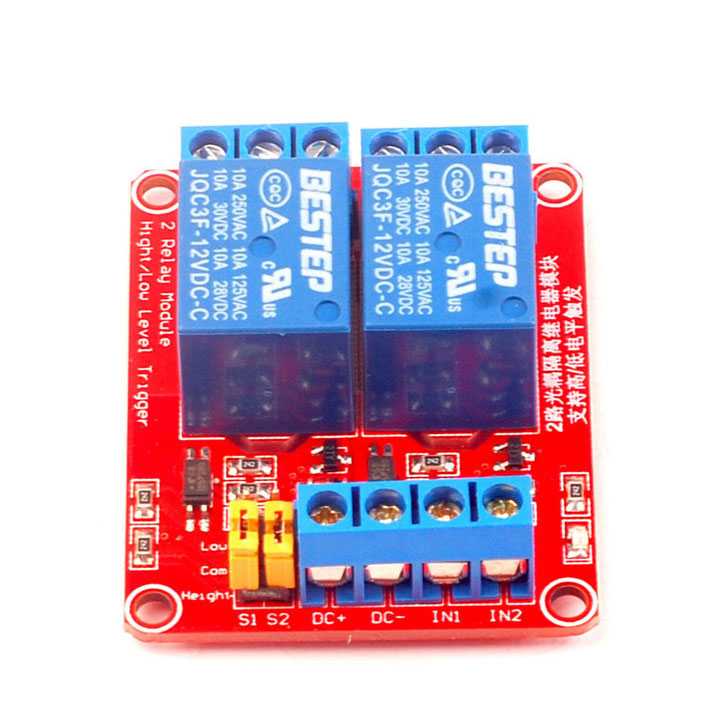

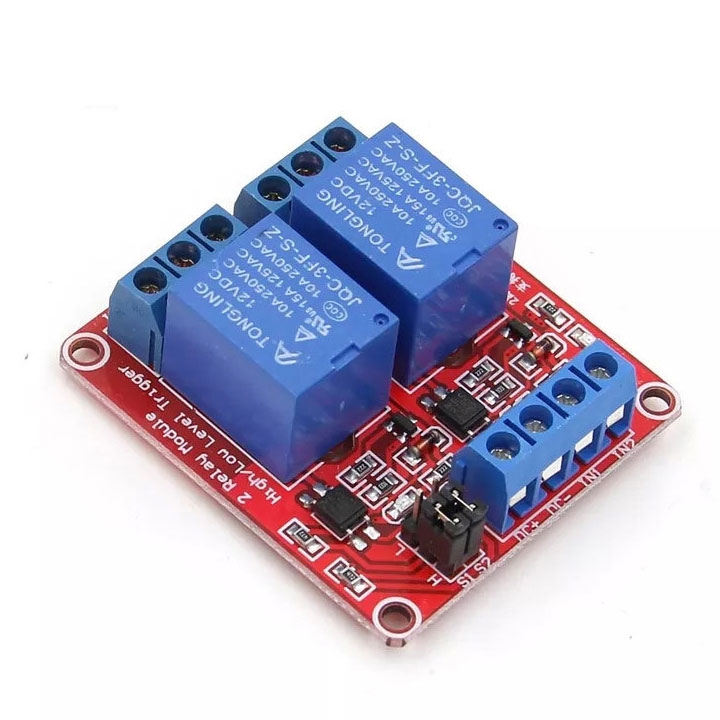

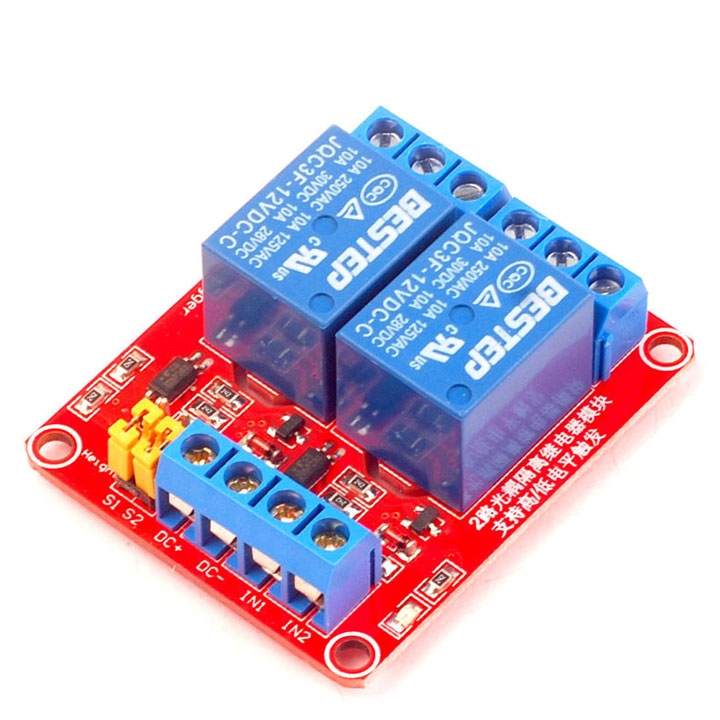

Hình Ảnh Module Relay 2 Kênh 12VDC H/L

Module Relay 2 Kênh 12VDC H/L

Module Relay 2 Kênh 12VDC H/L

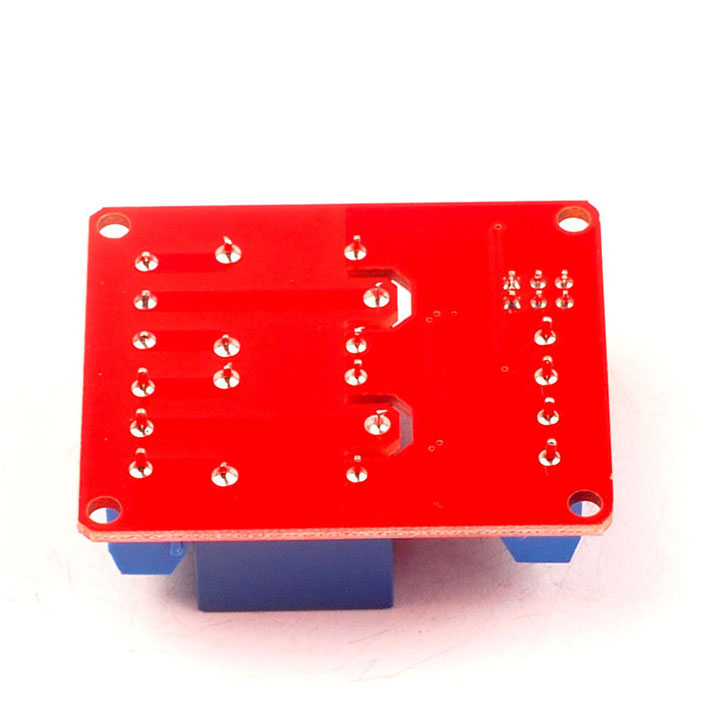

Mặt Sau Module Relay 2 Kênh 12VDC H/L

Module Relay 2 Kênh 12VDC H/L
