Module Relay 30A 250VAC High / Low 1 Kênh - 12VDC

• Module Relay 30A 250VAC High/Low 1 Kênh – 12VDC là một mạch điều khiển rơ-le công suất cao, hoạt động với nguồn 12V, dùng để bật/tắt các thiết bị điện dòng lớn đến 30A – điện áp đến 250VAC.

• Đây là loại relay 1 kênh, hỗ trợ cả kích mức cao (High trigger) và kích mức thấp (Low trigger) nên tương thích với nhiều loại vi điều khiển và mạch điều khiển khác nhau.

Thông số kỹ thuật của module relay 30A 12VDC:

• Điện áp:
• Điện áp kích hoạt: 0V - 4V
• Điện áp hoạt động: 12V
• Dòng điện:
• Dòng điện hiện tại: 5mA
• Dòng điện tối đa: 80mA
• Dòng điện kích hoạt: 2mA - 4mA
• Kích thước: 5cm x 3.3cm x 2.4cm
• Khối lượng: 36g
• 4 lỗ khoan cố định: đường kính lỗ khoan 0.31 cm
• Khoảng cách 2 lỗ khoan: 4.5cm x 2.8cm

Chân tín hiệu

Ngõ điều khiển:

• IN tín hiệu điều khiển (0/1)
• VCC cấp nguồn 12V
• GND mass

Ngõ tải (AC hoặc DC):

• COM – chân chung
• NO (Normally Open) – tiếp điểm thường hở
• NC (Normally Closed) – tiếp điểm thường đóng

Ưu điểm

• Chịu tải công suất lớn 30A, phù hợp cho thiết bị mạnh
• Hỗ trợ cả HIGH trigger và LOW trigger rất linh hoạt
• Một số bản có optocoupler tăng độ cách ly, chống nhiễu
• Tương thích hầu hết vi điều khiển 3.3V/5V (qua transistor kích 12V)

Ứng dụng thực tế

• Máy bơm công suất lớn
• Động cơ AC/DC
• Bình nóng lạnh, nồi hơi, máy sấy
• Đèn công suất cao, thiết bị gia dụng
• Mạch điều khiển qua cảm biến, IoT, Arduino
• Home Automation – điều khiển thiết bị từ xa

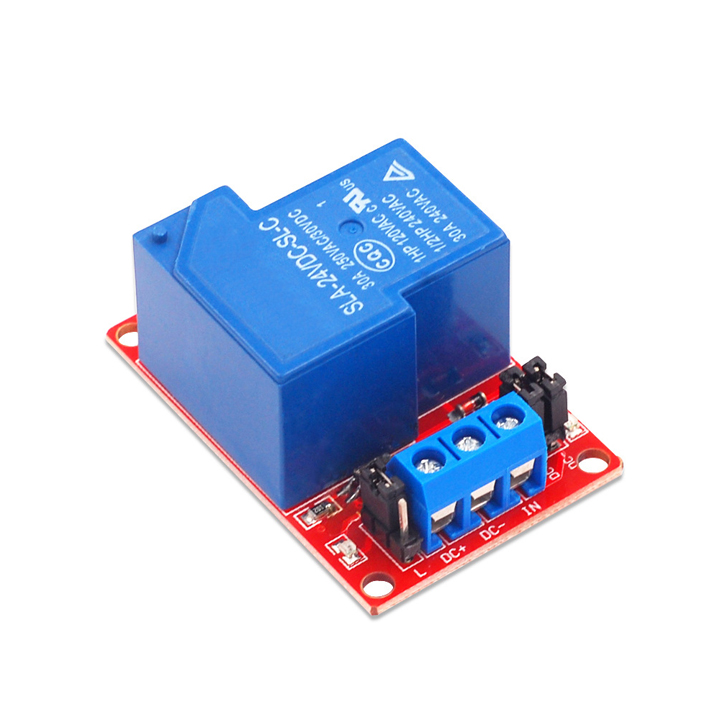

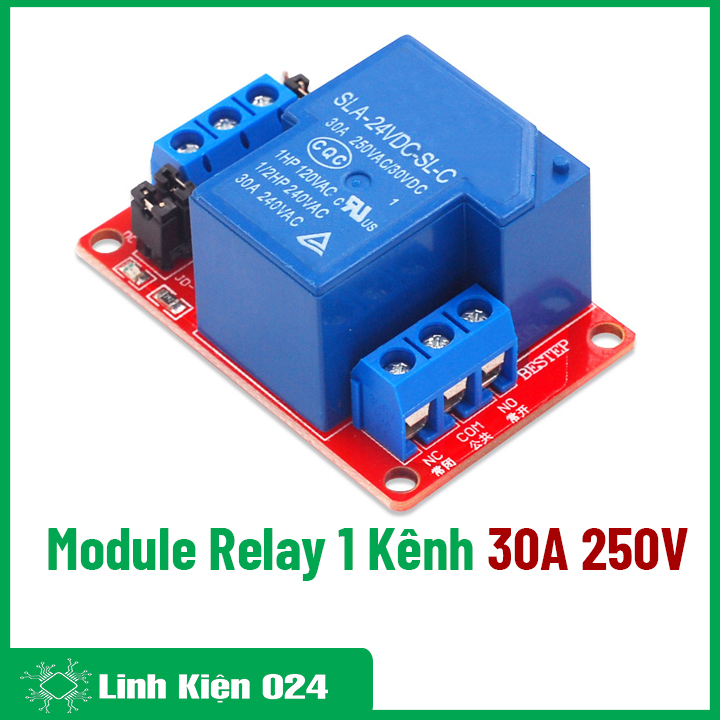

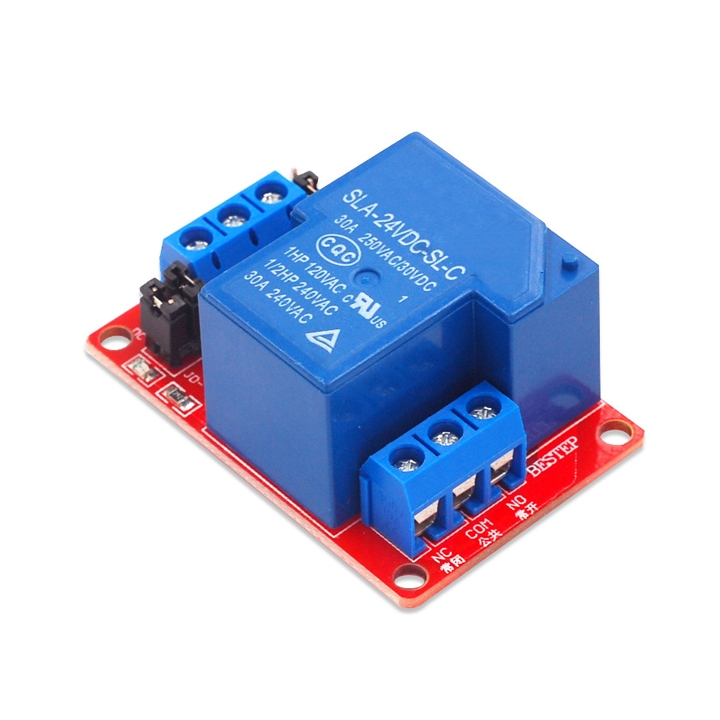

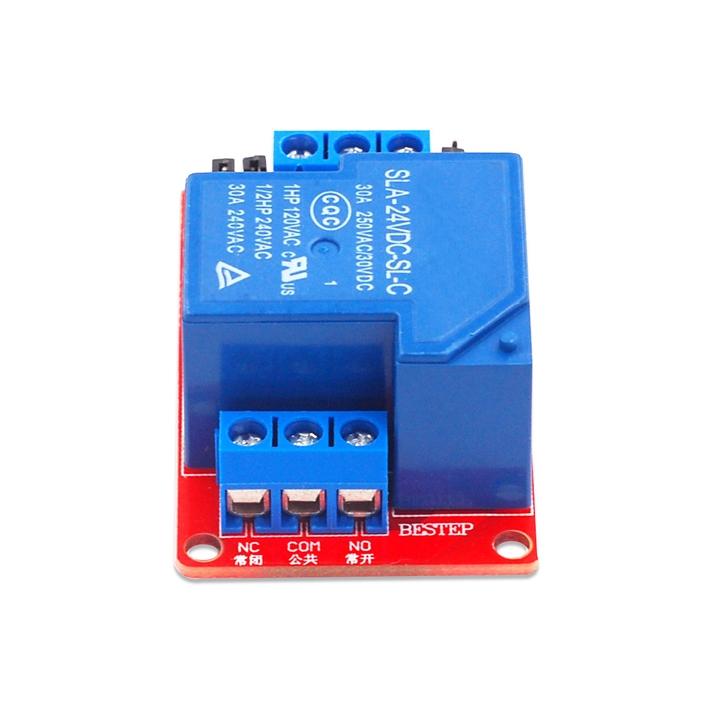

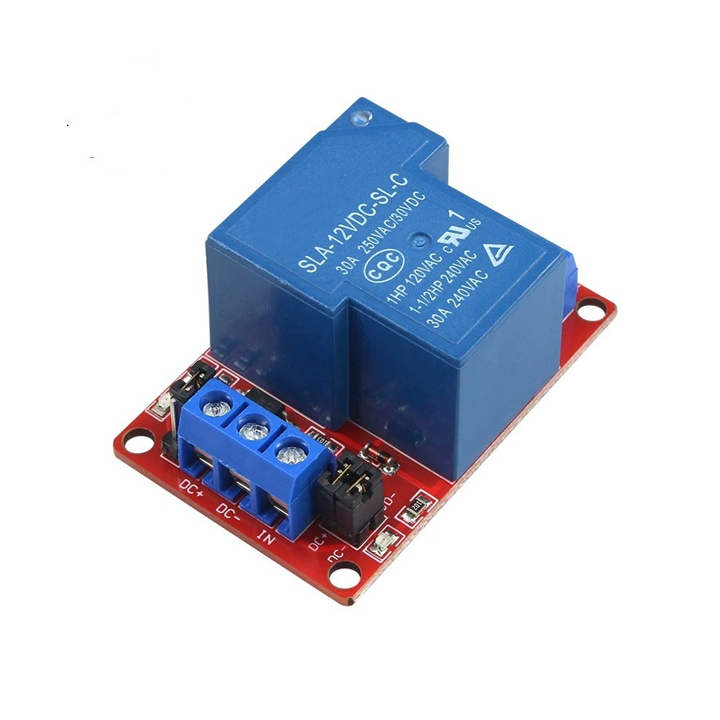

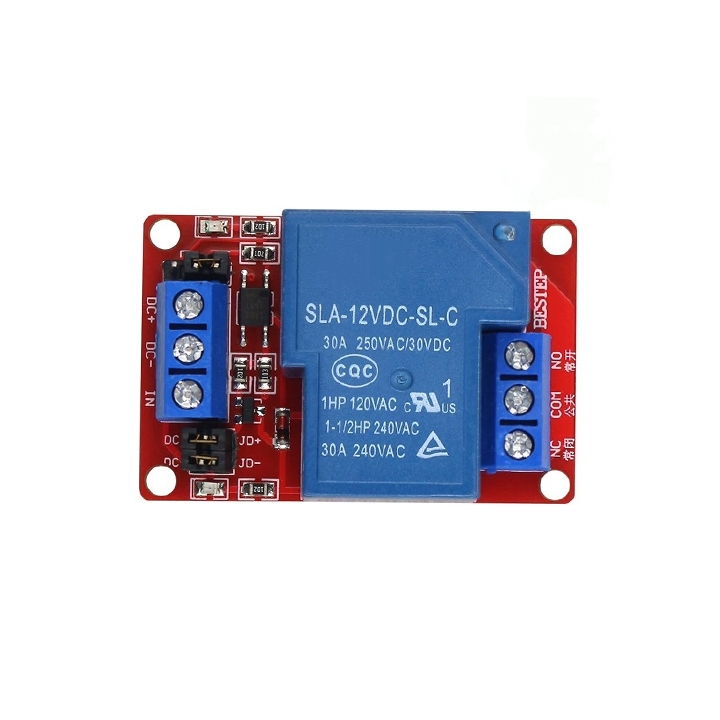

Hình Ảnh Module Relay 30A 250VAC

Module Relay 30A 250VAC

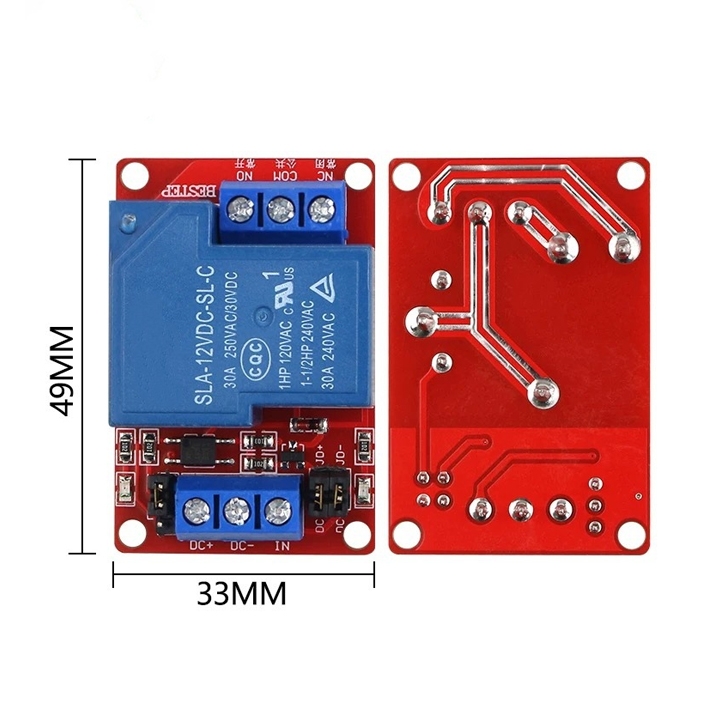

Kích Thước Module Relay 30A 250VAC

Module Relay 30A 250VAC
