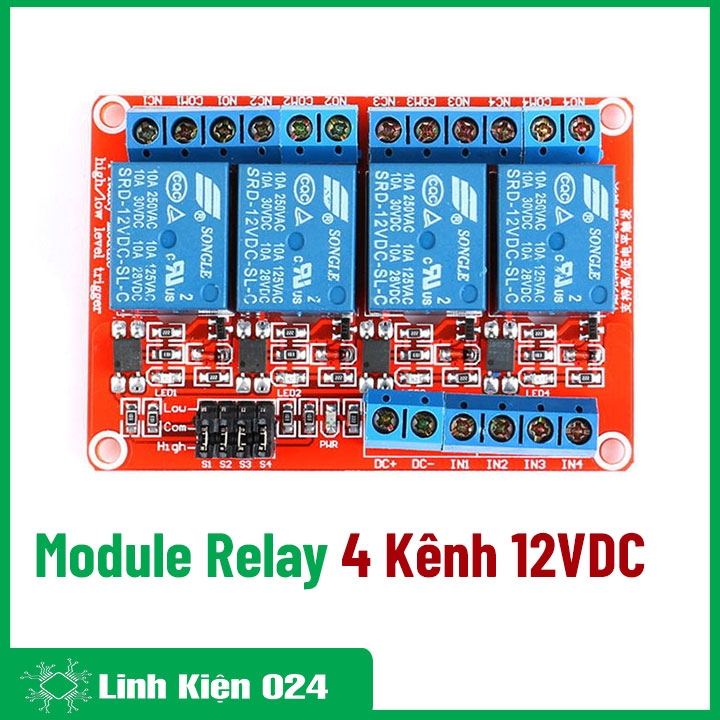

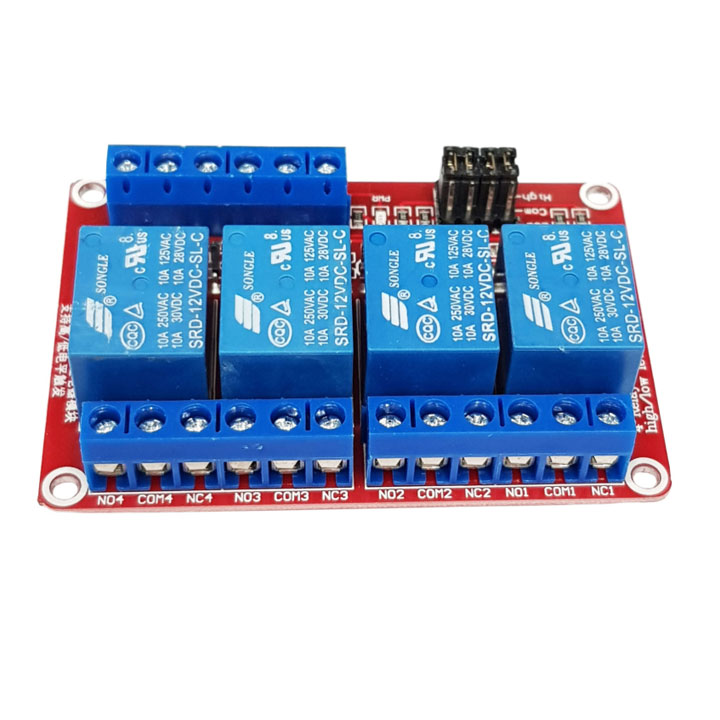

Module Relay 4 Kênh 12VDC H/L (K4A8)

55.000₫ Giá thị trường: 90.000₫ Tiết kiệm: 35.000₫
Gọi đặt mua: 0978618794 (8:00 - 18:00)

Module Relay 12VDC 4 Kênh H/L

Module Relay 4 kênh 12VDC là một linh kiện phổ biến trong các ứng dụng điều khiển tự động, cho phép bạn sử dụng tín hiệu từ vi điều khiển như Arduino, ESP32, Raspberry Pi để điều khiển các thiết bị điện áp cao như đèn, quạt, bơm nước, máy CNC, v.v

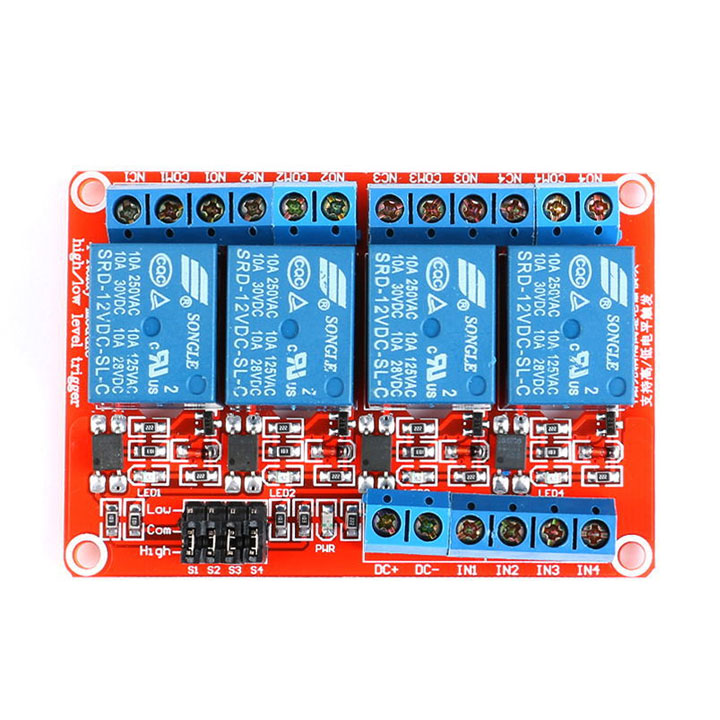

Module Relay 4 Kênh 12V H/L

🔧 Thông số kỹ thuật chung

Điện áp cấp nguồn: 12VDC

Dòng tiêu thụ: Khoảng 200mA cho mỗi relay

Tín hiệu kích: High (12VDC) hoặc Low (0VDC), có thể chọn qua jumper trên mỗi relay

Relay:

Tiếp điểm: NO (Normally Open), NC (Normally Closed), COM (Common)

Công suất chịu tải: 250VAC/10A hoặc 30VDC/10A

Kích thước: Khoảng 72 x 55 x 19 mm

Ứng dụng: Điều khiển thiết bị điện áp cao thông qua tín hiệu điều khiển từ vi điều khiển

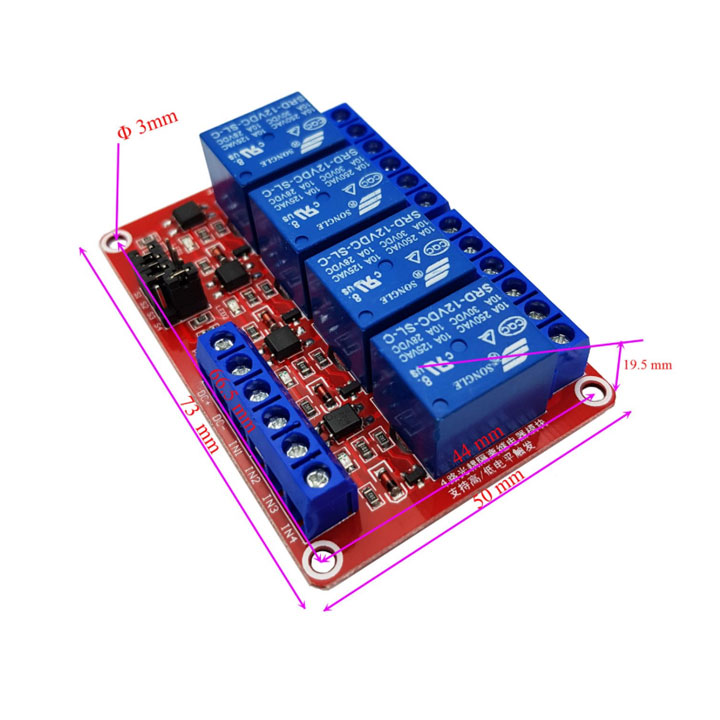

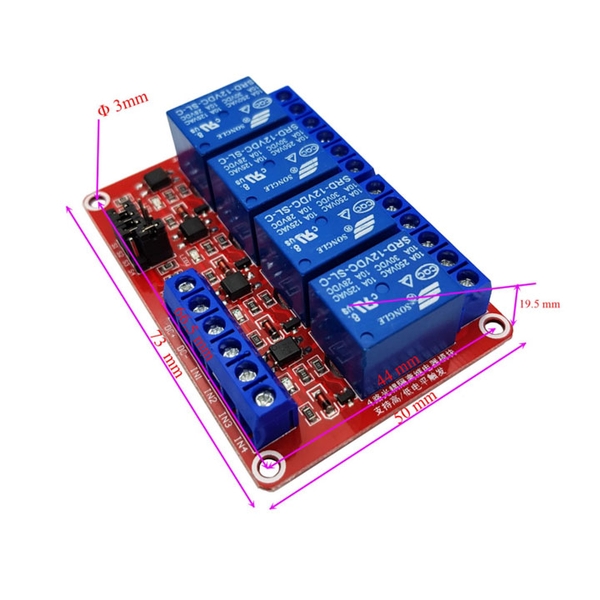

Kích Thước MODULE Relay 4 Kênh



✅ Ưu điểm

Độ bền cao: Relay có khả năng chịu tải lớn, lên đến 10A, phù hợp cho nhiều loại thiết bị.

Tính linh hoạt: Có thể chọn tín hiệu kích High hoặc Low tùy theo yêu cầu ứng dụng.

Dễ dàng tích hợp: Tương thích với nhiều loại vi điều khiển như Arduino, ESP32, Raspberry Pi.

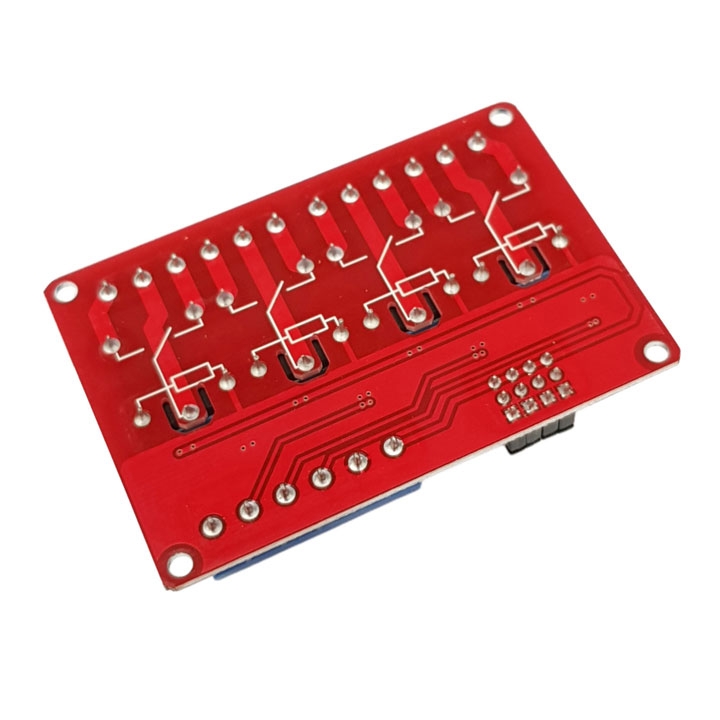

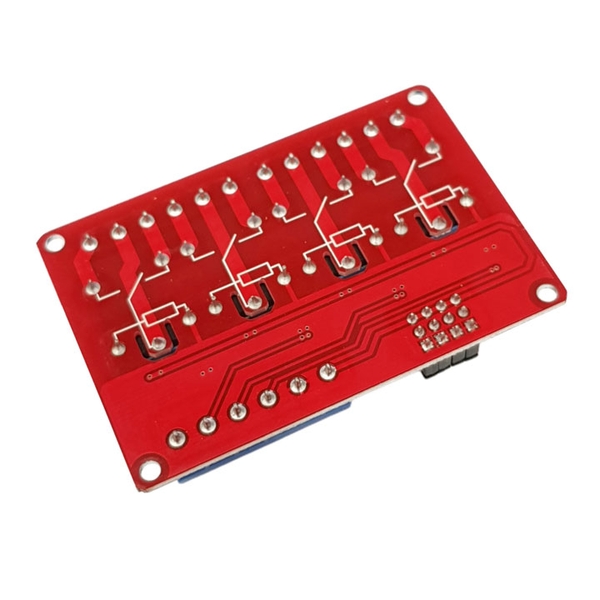

Mặt Sau Relay 4 Kênh



⚠️ Lưu ý khi sử dụng

Cẩn thận khi làm việc với điện áp cao: Đảm bảo rằng bạn đã hiểu rõ về điện áp và dòng điện của thiết bị cần điều khiển để tránh hỏng hóc hoặc nguy hiểm.

Kiểm tra nguồn cấp: Sử dụng nguồn 12VDC ổn định và đủ công suất để đảm bảo hoạt động ổn định của module.

Sử dụng jumper đúng cách: Chọn đúng mức tín hiệu kích (High hoặc Low) theo yêu cầu của ứng dụng

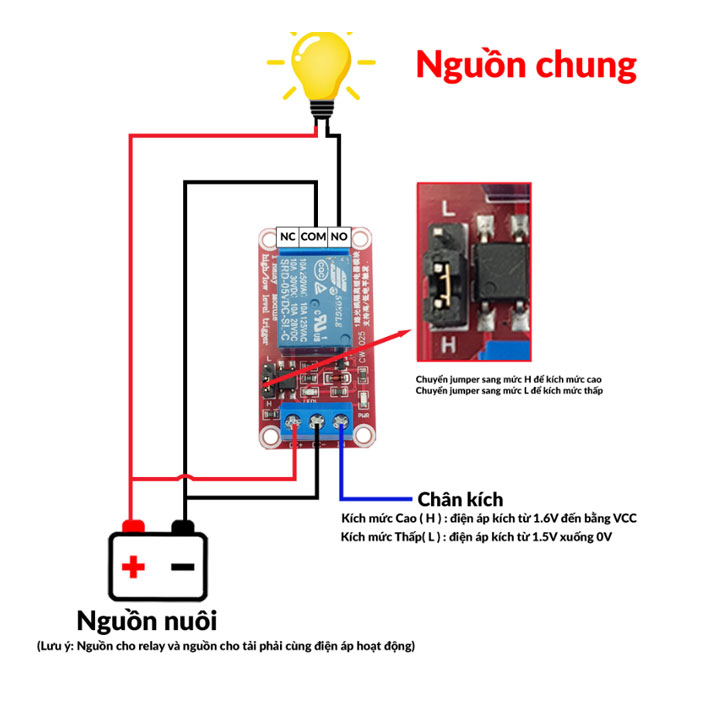

Sơ Đồ Đấu Nối Module

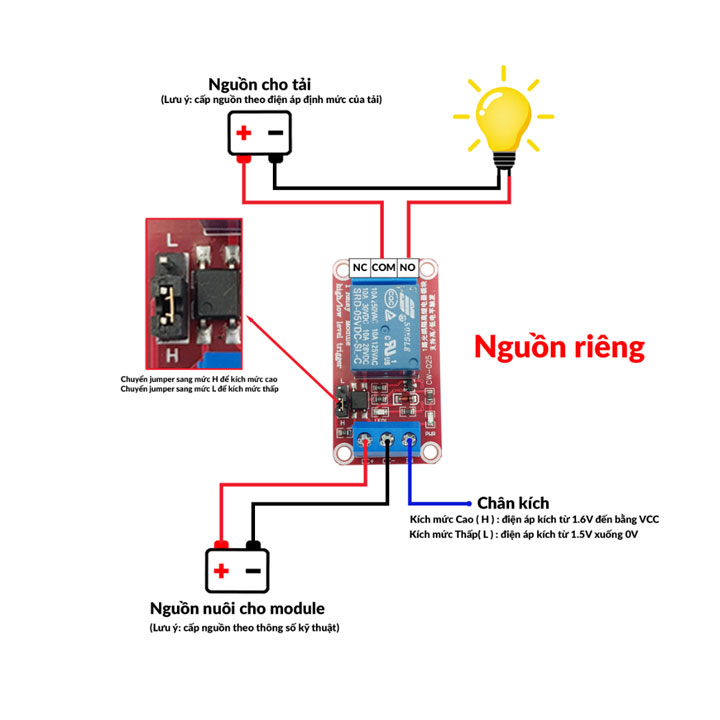

Sơ Đồ Đấu Nối Module
