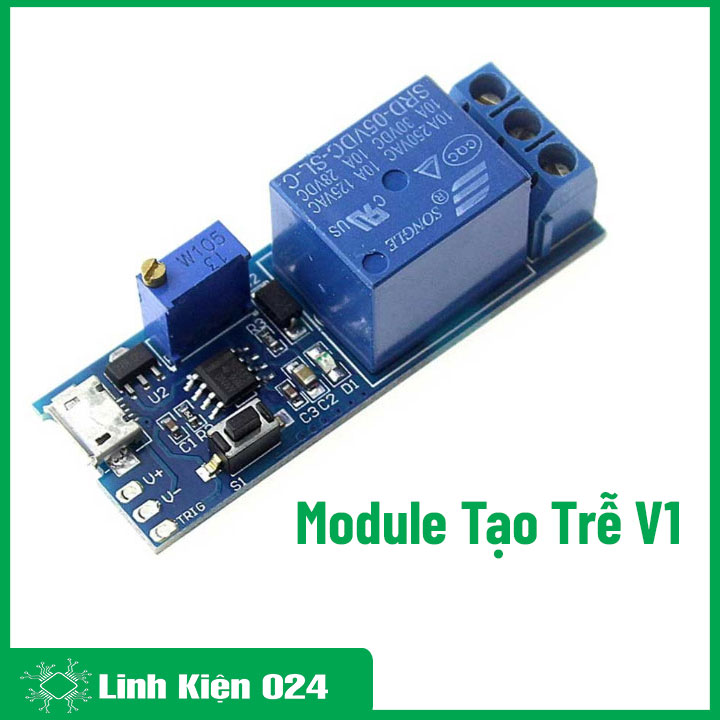

Module Tạo Trễ - Chuyển Mạnh Điều Khiển Relay Input 5V-30V V1
Module Tạo Trễ – Chuyển Mạch Điều Khiển Relay Input 5V–30V V1, một module relay 1 kênh có khả năng tạo độ trễ khi kích.

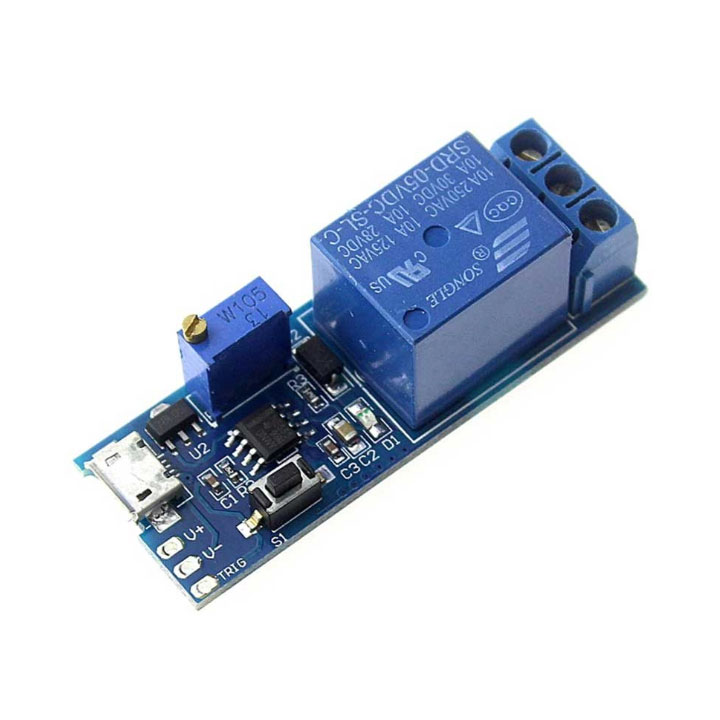

MODULE Tạo Trễ - Chuyển Mạch Điều Khiển Relay Input 5V-30V V1
Thông Số Kỹ Thuật
✔️ Điện áp cấp nguồn: 5–30 VDC qua chân V+ và V–, hoặc cấp bằng cổng Micro‑USB 5
✔️ Tín hiệu kích hoạt (TRIG): mức thấp (low‑trigger) qua chân TRIG hoặc nút nhấn tích hợp
✔️ Tiếp điểm relay: chịu tải tối đa 10 A tại 250 VAC hoặc 30 VDC
✔️ Thời gian trễ: điều chỉnh bằng biến trở; từ 0 đến ~24 giây (có thể tăng thêm bằng cách thay tụ theo công thức T = 1.1 R C)
✔️ Kích thước: ~54 × 19 × 18 mm
✔️ Trọng lượng: 16g.
✔️ Bảo vệ và chống nhiễu:
+ Có diode chống ngược bảo vệ cuộn relay
+ Mạch đầu vào có lọc và pull‑up để chống dội nhiễu; phù hợp dùng trong môi trường công nghiệp

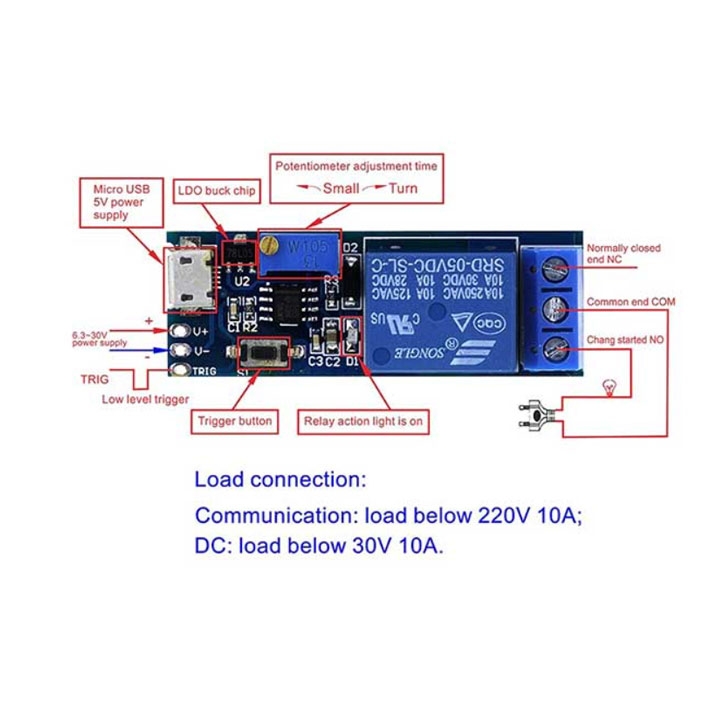

MODULE Tạo Trễ - Chuyển Mạch Điều Khiển Relay Input 5V-30V V1
🔁 Nguyên lý hoạt động & Sử dụng
✔️ Khi cấp nguồn, relay ở trạng thái NO mở, NC đóng (normal).
✔️ Khi đưa tín hiệu TRIG xuống mức thấp (hoặc nhấn nút), relay đóng tiếp điểm NO, ngay lập tức kích hành thiết bị.
✔️ Sau khi signal TRIG được nhả (tín hiệu trở về mức cao), bộ đếm bắt đầu hoạt động, relay sẽ mở chu kỳ trễ sau T giây.
✔️ Nếu giữ TRIG ở mức thấp quá thời gian T, relay vẫn tiếp tục đóng và chỉ mở khi cả T hết và tín hiệu được nhả

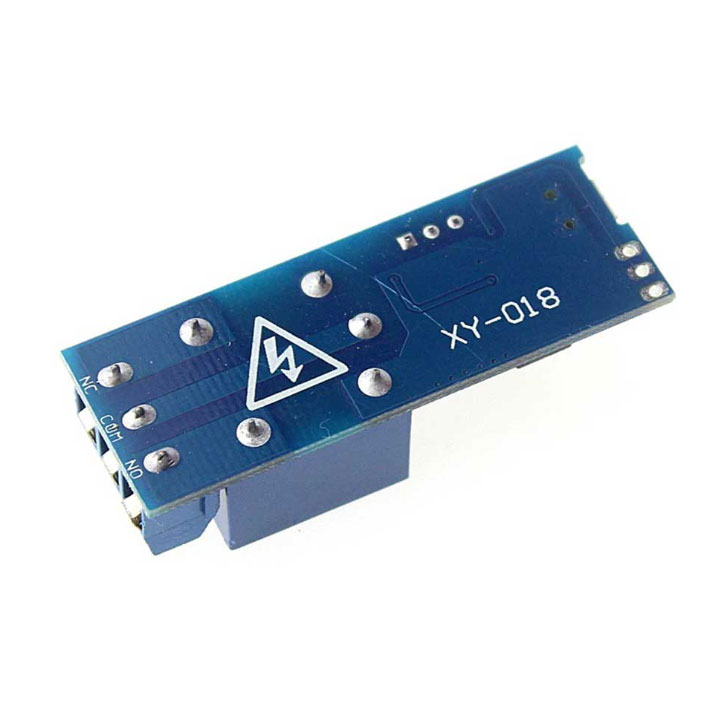

Mặt Sau Module Tạo Trễ, Chuyển Mạch Điều Khiển Relay Input 5V-30V V1
✅ Ứng dụng phổ biến
✔️ Tự động hoá: đóng ngắt đèn, motor, thiết bị điện sau khoảng trễ.
✔️ Điều khiển đóng/mở cửa hoặc tắt nóng khi mất nguồn.
✔️ Dùng trong công nghiệp: điều khiển tuần tự, chống sốc tải khi khởi động nhiều thiết bị.
✔️ Bảo trì nguồn điện: giảm dòng khởi động đầu tải, bảo vệ thiết bị trung gian như contactor

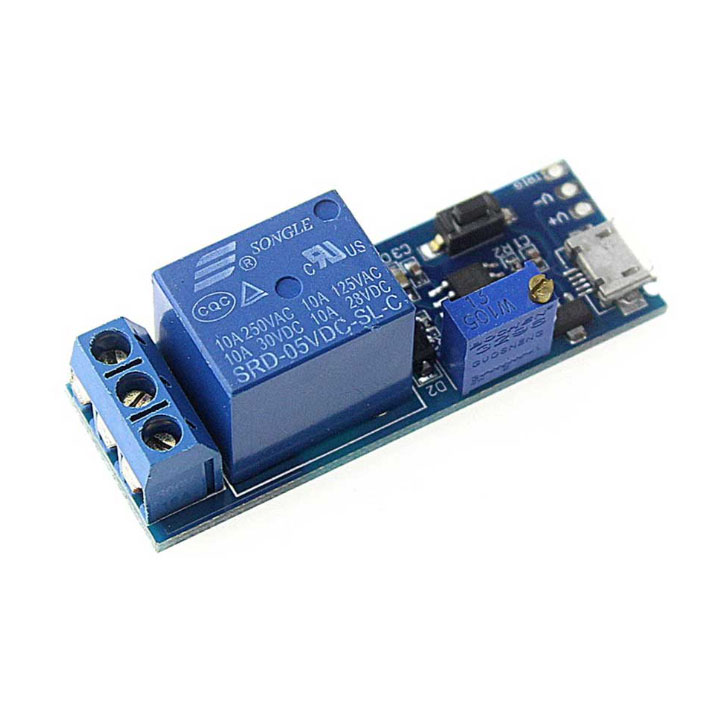

Module Tạo Trễ, Chuyển Mạch Điều Khiển Relay Input 5V-30V V1
