S9012 TO-92 TRANS PNP 0,5A 40V

S9012 TO-92 TRANS PNP 0,5A 40V

➤ S9012 là transistor lưỡng cực loại PNP, có vỏ TO-92 với 3 chân, dùng để khuếch đại tín hiệu và đóng ngắt dòng điện trong các mạch điện tử công suất thấp. Linh kiện này thường được dùng trong mạch âm thanh, mạch điều khiển và mạch khuếch đại tín hiệu.

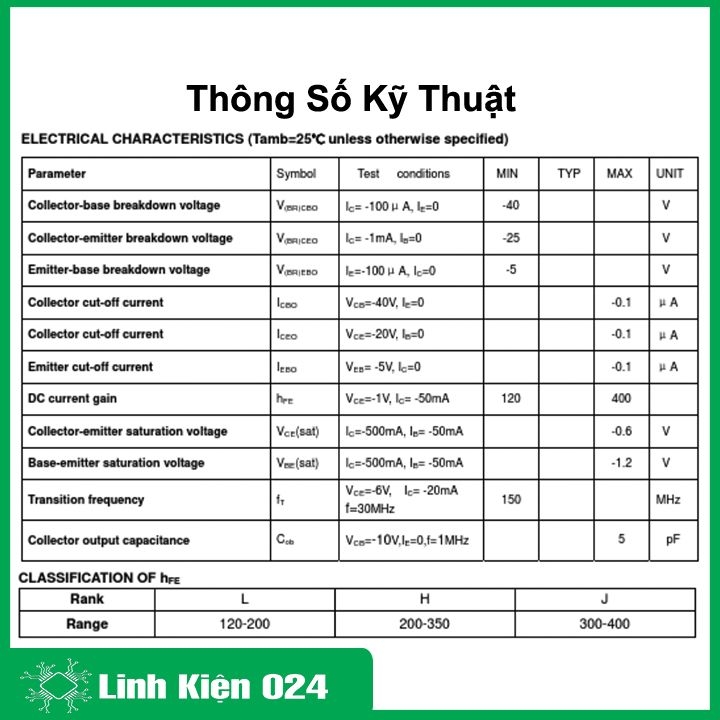

Thông Số Kỹ Thuật

➤ Mã linh kiện: S9012

➤ Loại transistor: PNP

➤ Kiểu vỏ: TO-92

➤ Số chân: 3 chân

➤ Dòng cực góp tối đa: 500 mA

➤ Điện áp cực góp – cực gốc: 40V

➤ Điện áp cực góp – cực phát: Thường 25V

➤ Công suất tiêu tán tối đa: Khoảng 625 mW

➤ Tần số chuyển tiếp: Khoảng 150 MHz

Ứng dụng của S9012

➤ Khuếch đại âm thanh: Khuếch đại tín hiệu nhỏ trong một số mạch âm thanh và tầng tiền khuếch đại.

➤ Đóng ngắt điện tử: Điều khiển tải nhỏ như đèn LED hoặc tín hiệu logic khi mắc đúng mạch.

➤ Mạch điện tử cơ bản: Dùng trong các mạch khuếch đại, mạch điều khiển và mạch tín hiệu

Hình Ảnh S9012 TO-92 TRANS PNP 0,5A 40V

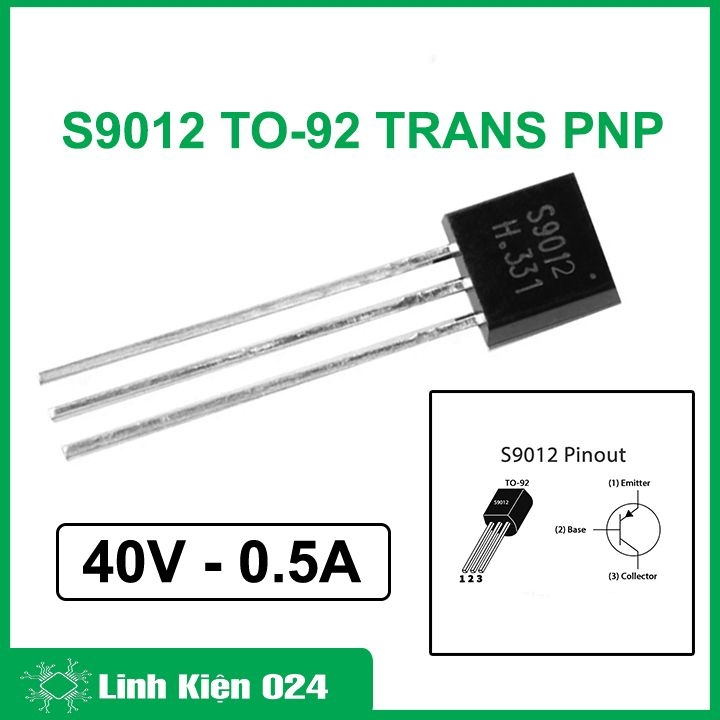

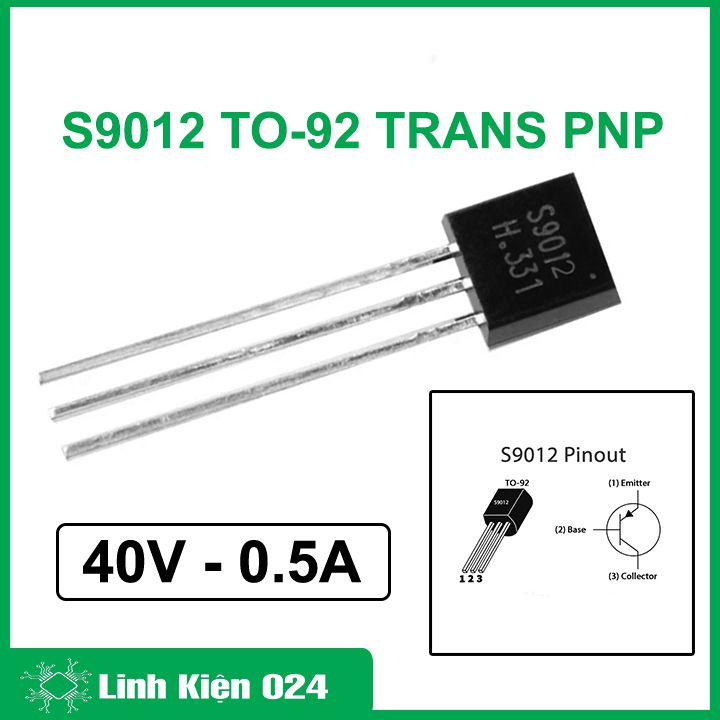

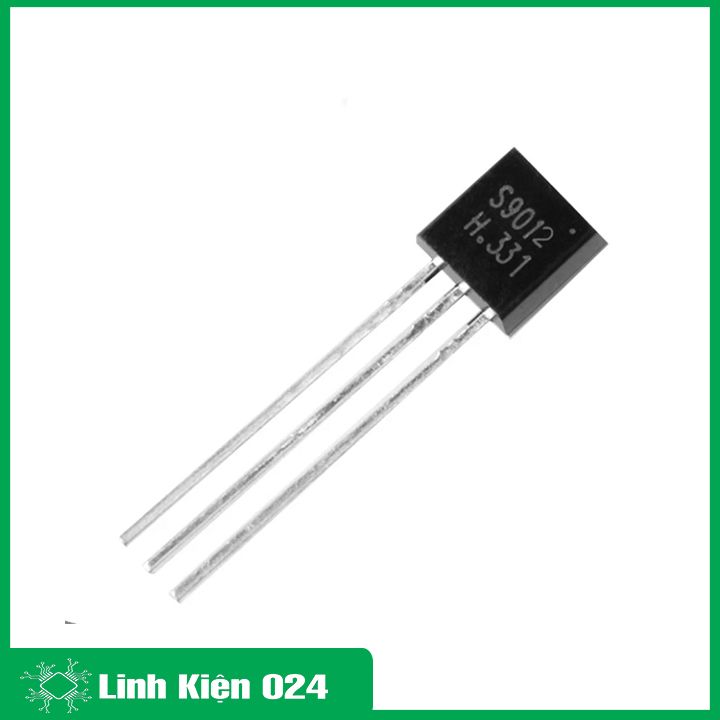

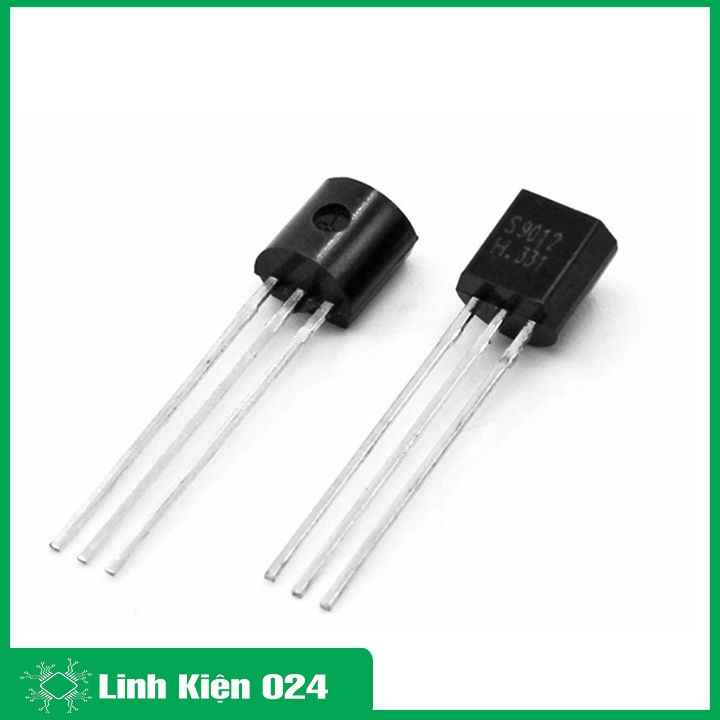

S9012 TO-92 TRANS PNP 0,5A 40V

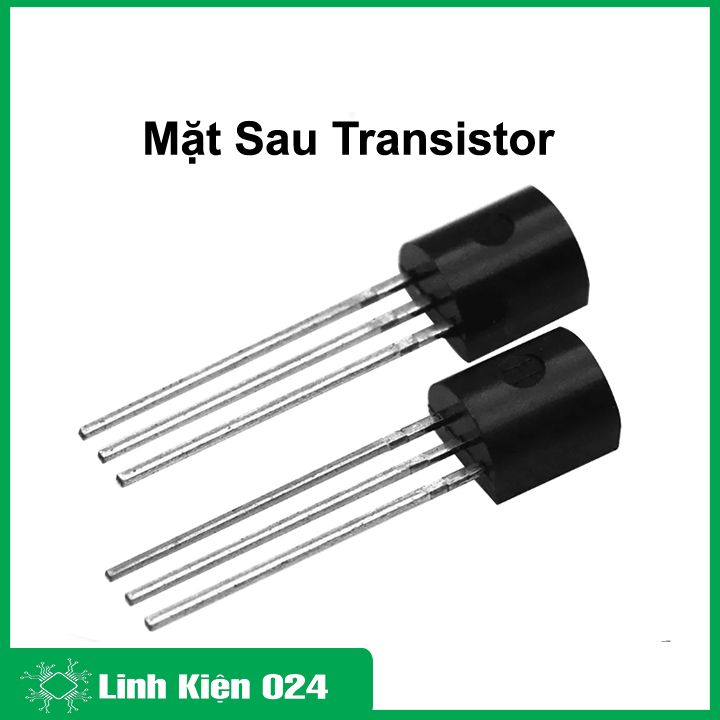

 Mặt Sau S9012 TO-92 TRANS PNP 0,5A 40V

 Ứng Dụng S9012 TO-92 TRANS PNP 0,5A 40V

 Ứng Dụng S9012 TO-92 TRANS PNP 0,5A 40V
