BC558 TO-92 Trans PNP 0.1A 30V

1.000₫ Giá thị trường: 2.000₫ Tiết kiệm:
Số Lượng:
Gọi đặt mua: 0978618794 (8:00 - 18:00)

BC558 TO-92 Trans PNP 0.1A 30V

BC558 là một loại transistor PNP nhỏ gọn, thường được sử dụng trong các mạch khuếch đại tín hiệu nhỏ hoặc chuyển mạch (switching). Đây là một linh kiện thông dụng, giá rẻ và rất phổ biến trong mạch điện tử.

📌 Thông tin cơ bản

Thuộc tính Thông số
Tên linh kiện BC558
Loại transistor PNP
Vỏ (Package) TO-92 (3 chân, dạng xuyên lỗ – through hole)
Dòng điện cực đại (Ic) 100 mA (0.1 A)
Điện áp cực đại (Vce) 30 V
Hệ số khuếch đại (hFE) 110 – 800 (tùy loại: A, B, C)
Cách lắp chân TO-92 Chân nhìn từ mặt phẳng chữ, từ trái sang phải là:

🔁 Nguyên lý hoạt động (PNP):

✔️ Dòng điện chính đi từ Emitter → Collector.

✔️ Khi điện áp tại Base thấp hơn Emitter khoảng 0.6V, transistor dẫn dòng.

✔️ Ngược lại, nếu Base cao hơn Emitter → transistor ngắt (không dẫn).

⚙️ Ứng dụng thực tế:

✔️ Mạch khuếch đại tín hiệu âm thanh, tín hiệu tương tự nhỏ.

✔️ Mạch chuyển mạch đơn giản.

✔️ Mạch logic điều khiển bằng dòng.

✔️ Mạch đảo tín hiệu (inverter).

✔️ Dùng làm cặp khuếch đại đảo (PNP-NPN) với BC548 (loại NPN tương đương)

Một Số Hình Ảnh BC558 TO-92 Trans PNP 0.1A 30V

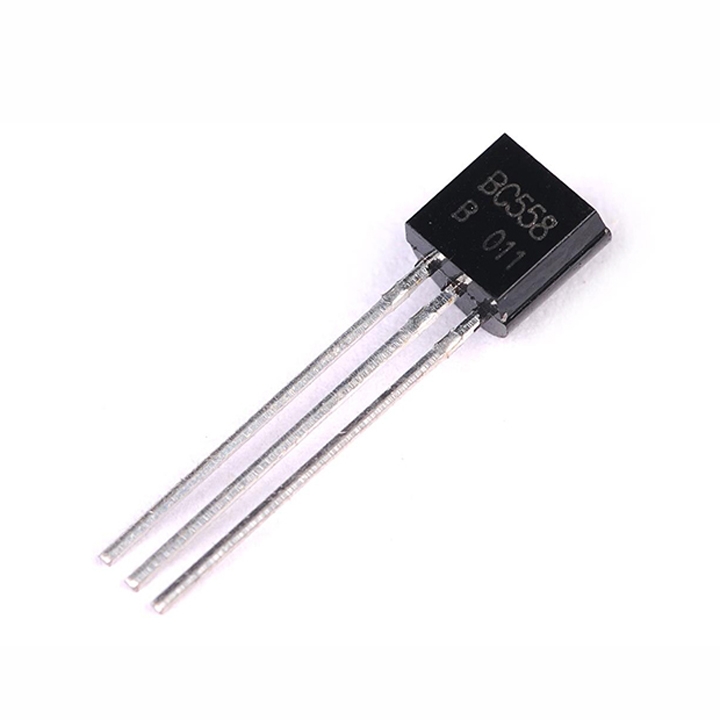

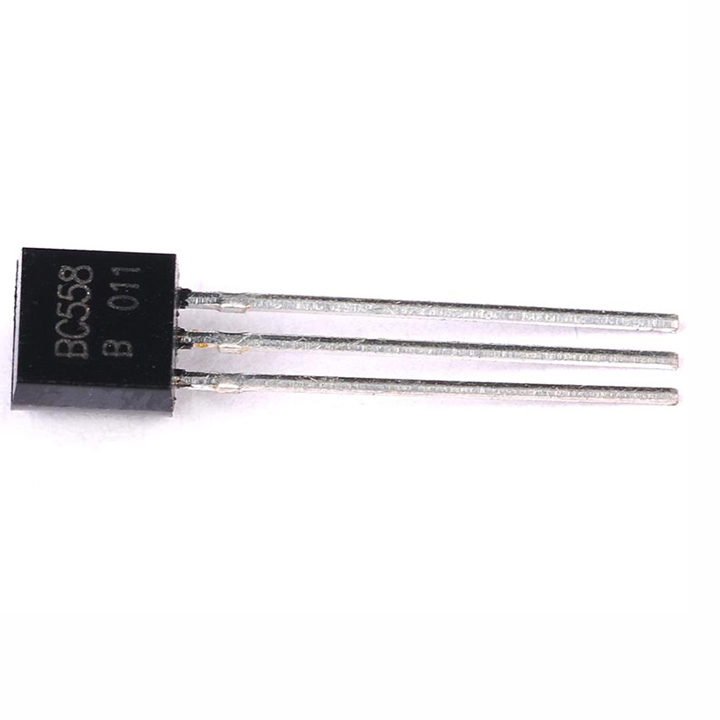

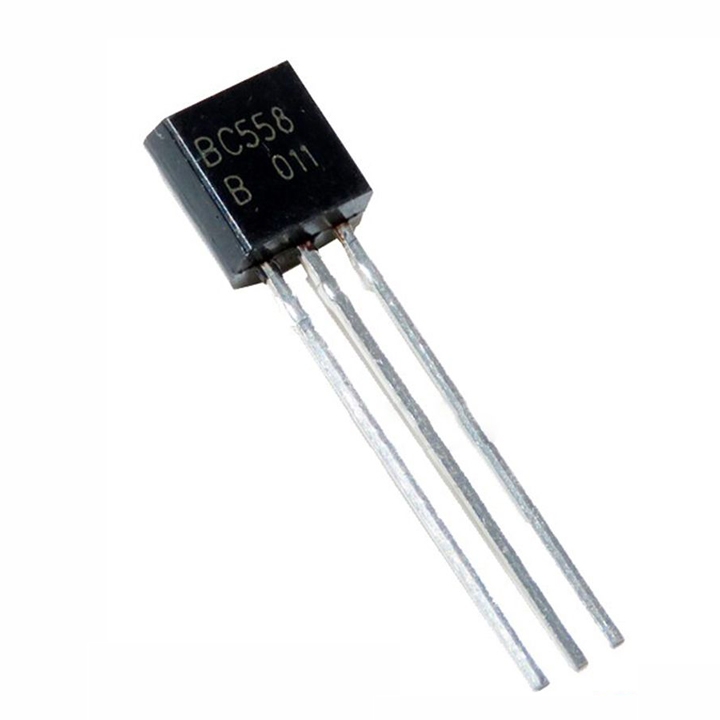

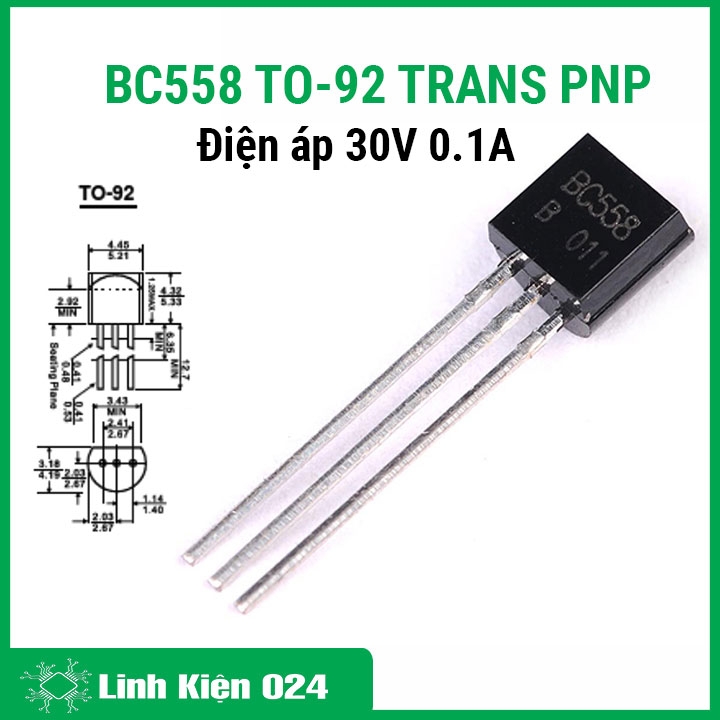

BC558 TO-92 Trans PNP 0.1A 30V

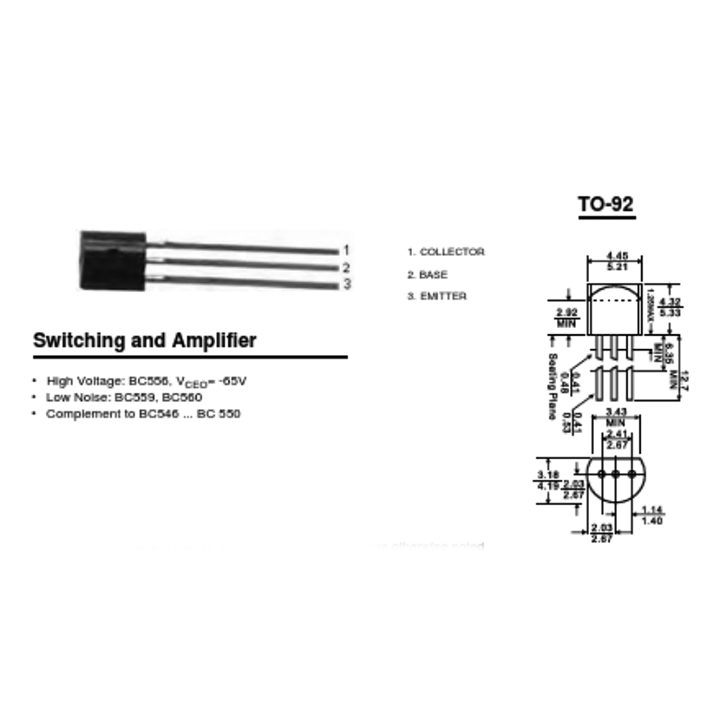

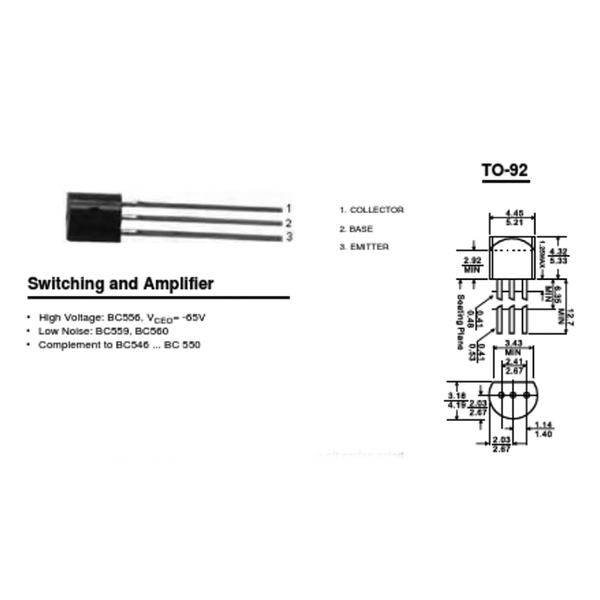

Sơ Đồ Chân BC558 TO-92 Trans PNP 0.1A 30V

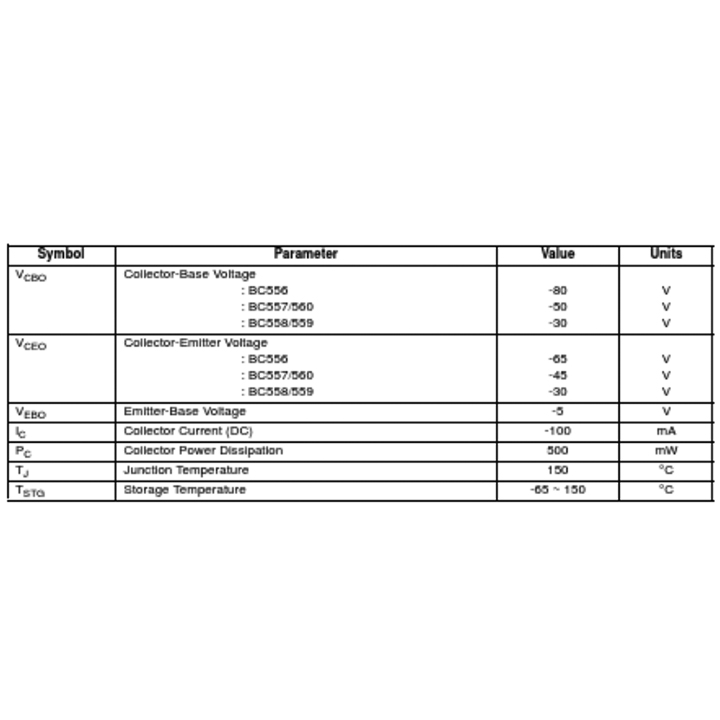

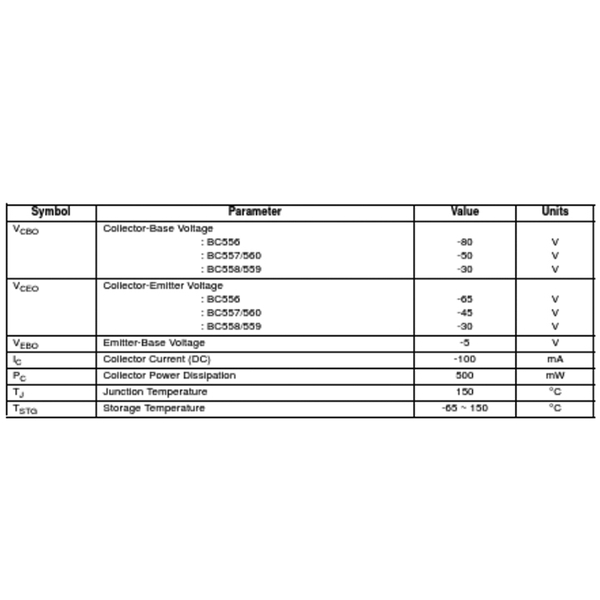

Thông Số Cơ Bản BC558 TO-92 Trans PNP 0.1A 30V

BC558 TO-92 Trans PNP 0.1A 30V
