BC547 TO-92 TRANS NPN 0,1A 50V
➤ BC547 là transistor lưỡng cực loại NPN, thường dùng để khuếch đại tín hiệu nhỏ và đóng ngắt các tải công suất thấp trong mạch điện tử. Linh kiện có vỏ TO-92 nhỏ gọn, gồm 3 chân, phù hợp với các mạch cảm biến, mạch điều khiển LED và mạch khuếch đại tín hiệu.
Thông Số Kĩ Thuật:
➤ Mã linh kiện: BC547
➤ Loại transistor: NPN
➤ Dòng Collector tối đa: 100 mA (0,1 A)
➤ Điện áp Collector–Emitter tối đa: 45 V ở các phiên bản datasheet phổ biến; một số nơi ghi 50 V tùy biến thể
➤ Công suất tiêu tán: Khoảng 500 mW
➤ Hệ số khuếch đại dòng (hFE): Thường khoảng 110–800, tùy nhóm BC547A/B/C
➤ Tần số chuyển tiếp: Khoảng 150 MHz
➤ Kiểu vỏ: TO-92
➤ Số chân: 3
Ứng Dụng

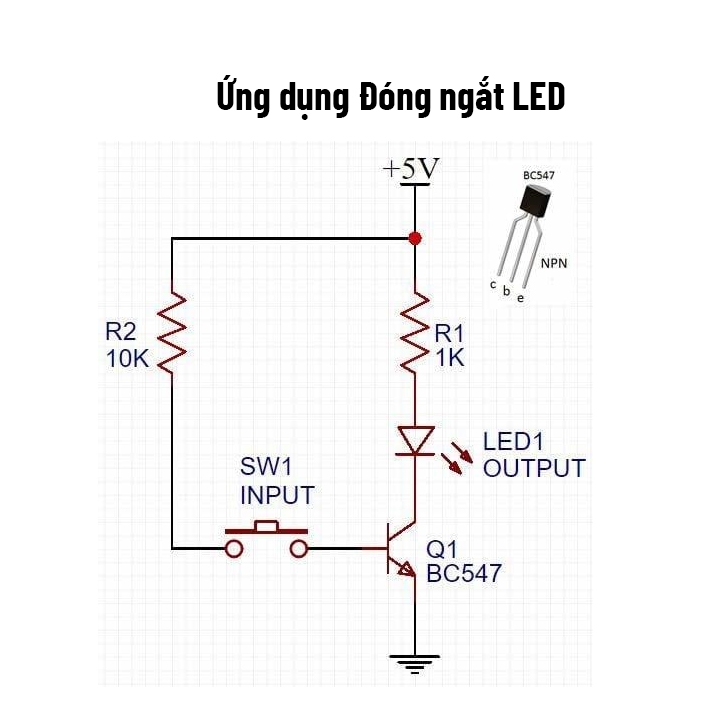

➤ Đóng ngắt LED: Dùng tín hiệu điều khiển nhỏ ở chân Base để bật hoặc tắt LED và các tải dòng thấp.

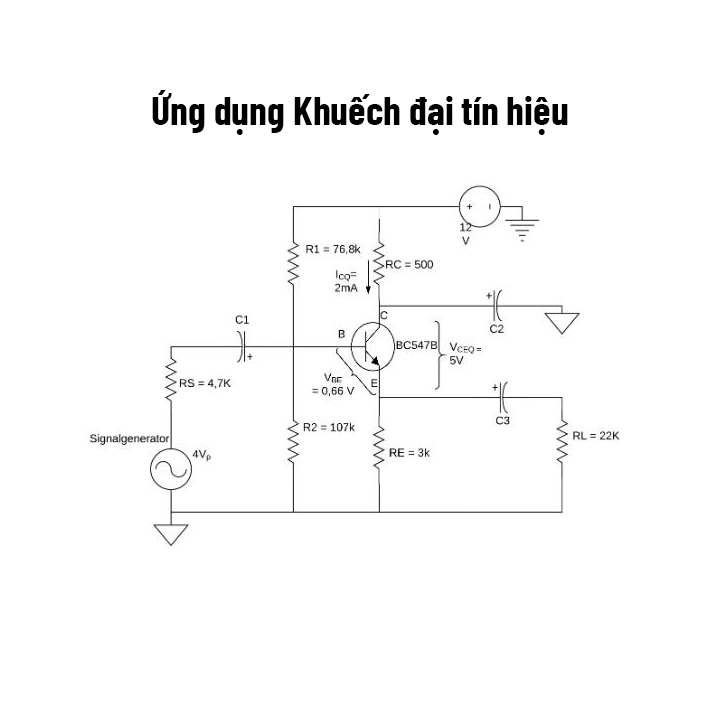

➤ Khuếch đại tín hiệu: Khuếch đại tín hiệu âm thanh nhỏ hoặc tín hiệu điện từ cảm biến.

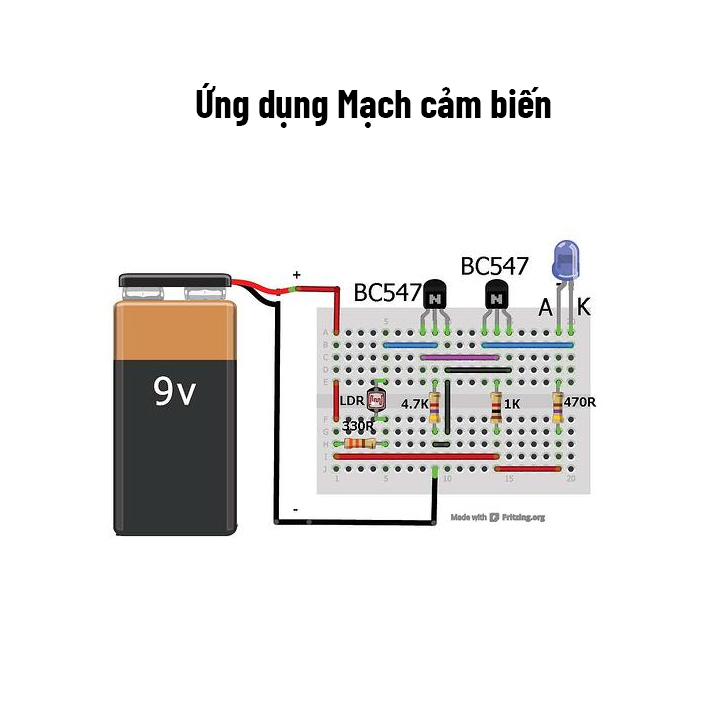

➤ Mạch cảm biến: Kết hợp với cảm biến ánh sáng, nhiệt độ hoặc các linh kiện tạo tín hiệu để xây dựng mạch điều khiển tự động.
Hình Ảnh Transistor BC547 TO-92

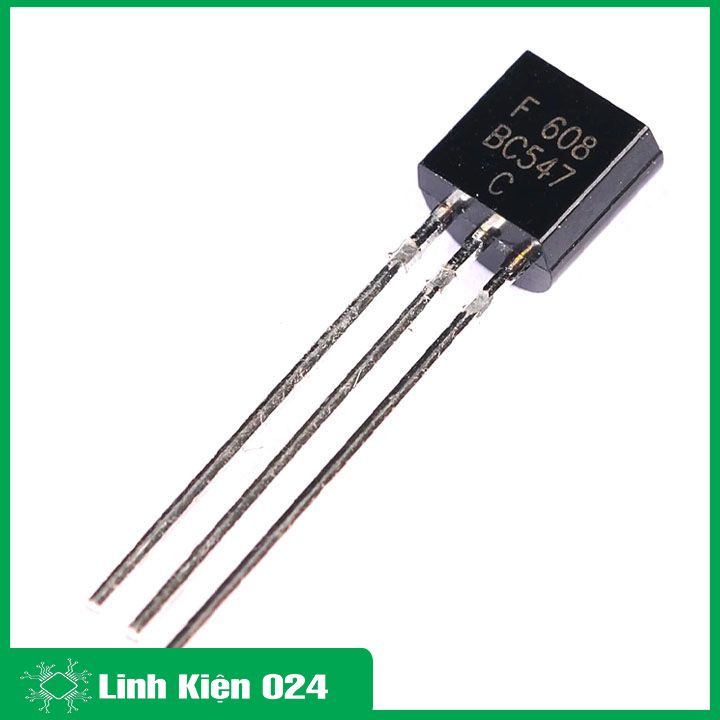

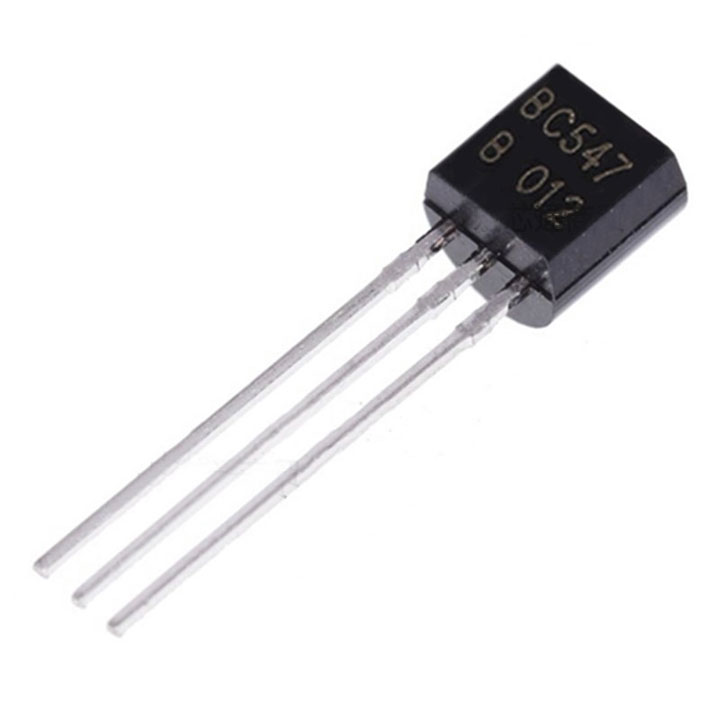

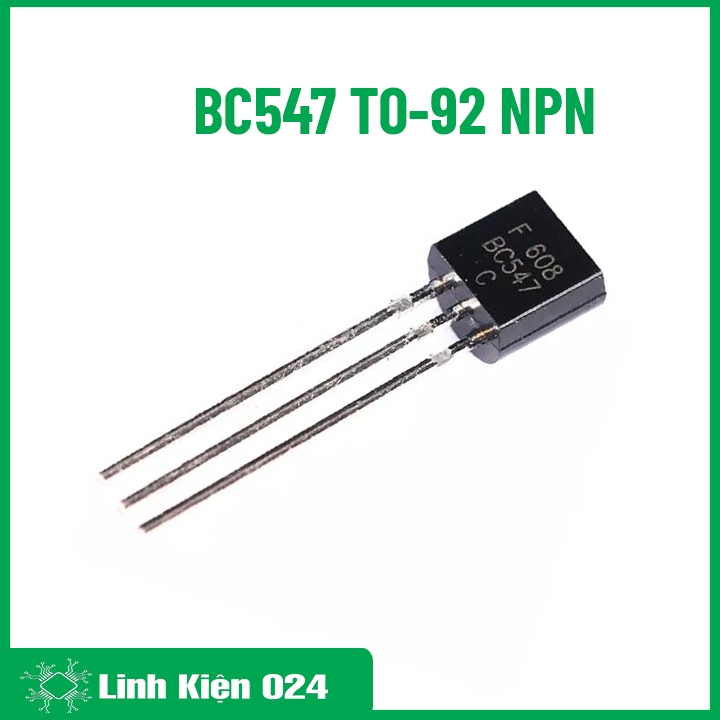

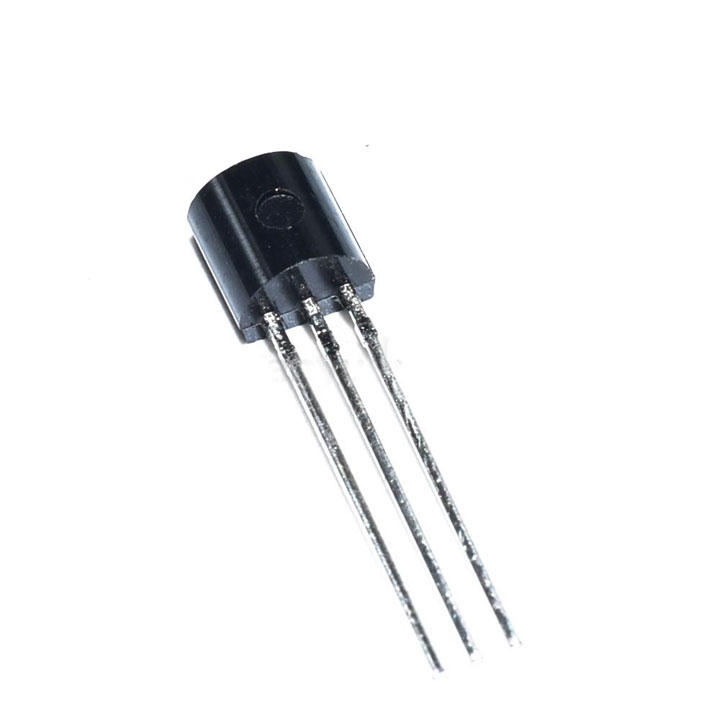

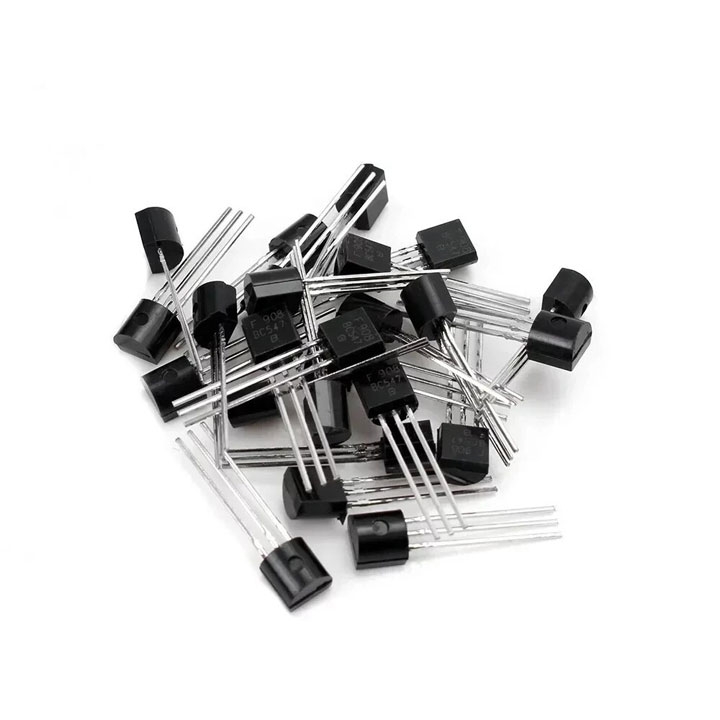

Transistor BC547 TO-92

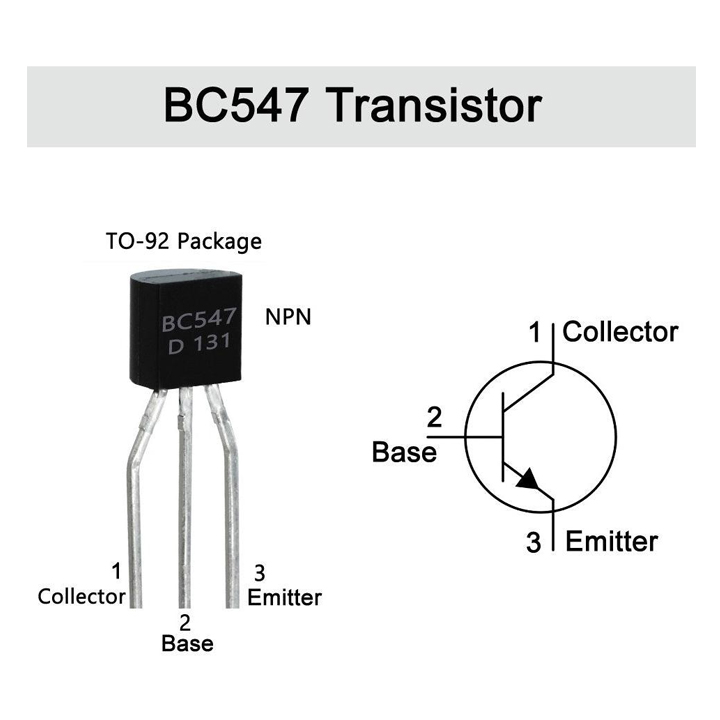

Sơ Đồ Chân Transistor BC547 TO-92

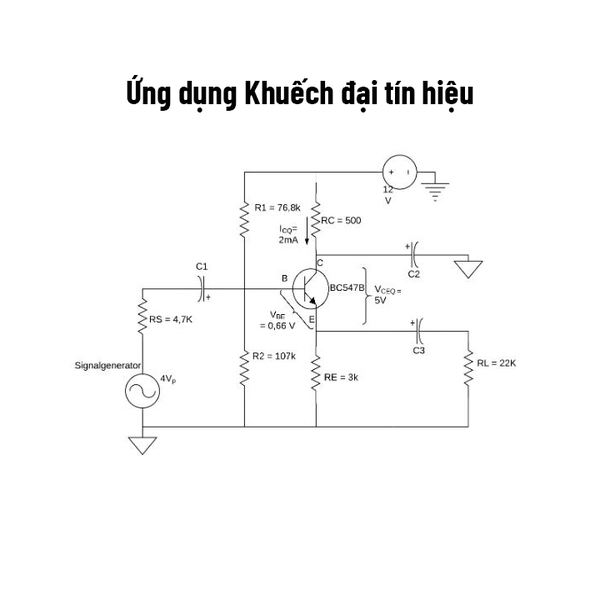

Ứng Dụng Transistor BC547 TO-92
Ứng Dụng Transistor BC547 TO-92
