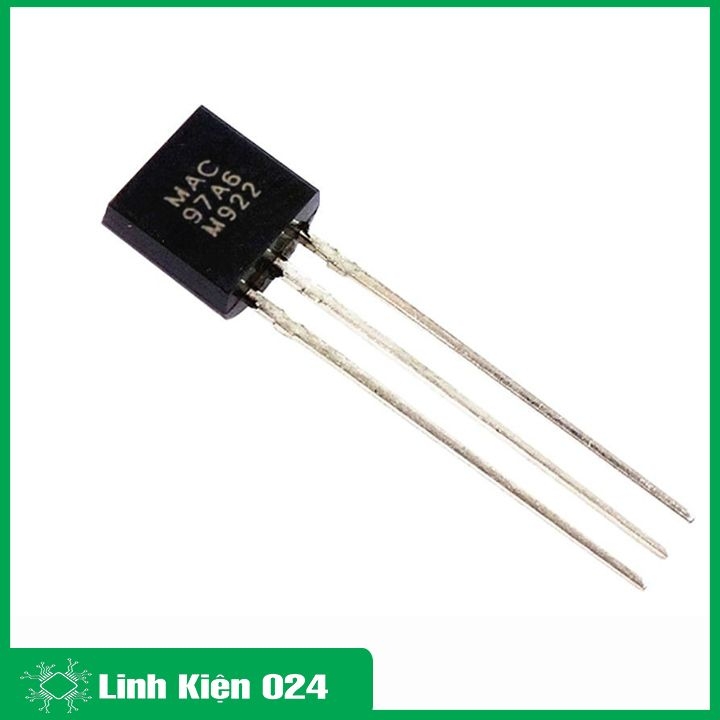

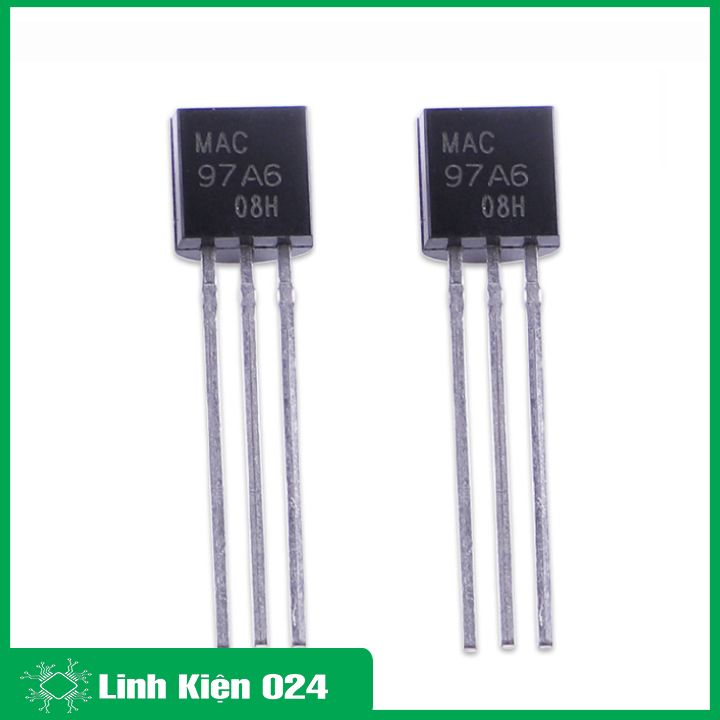

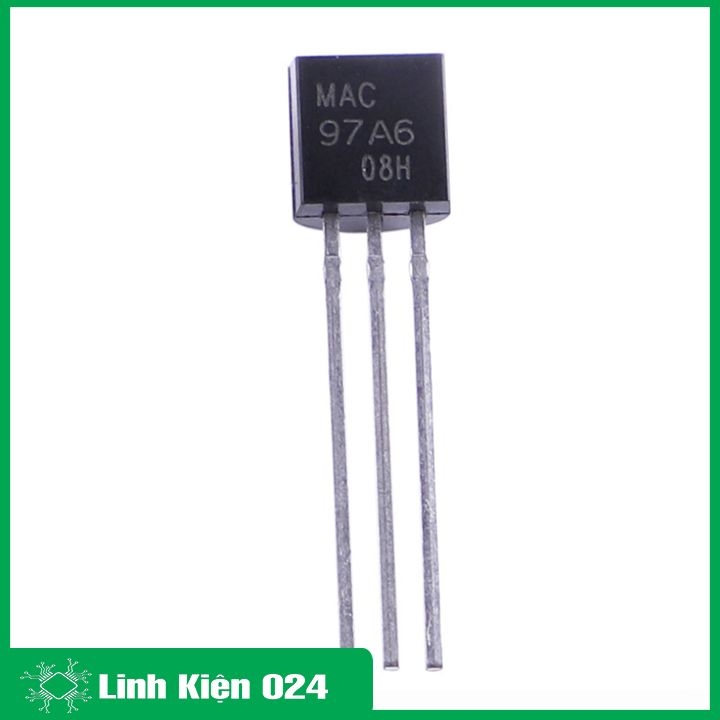

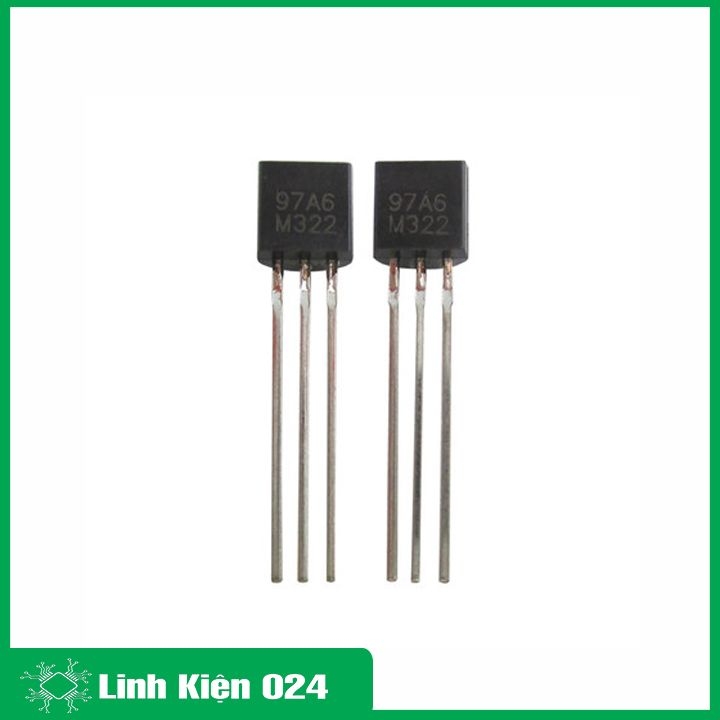

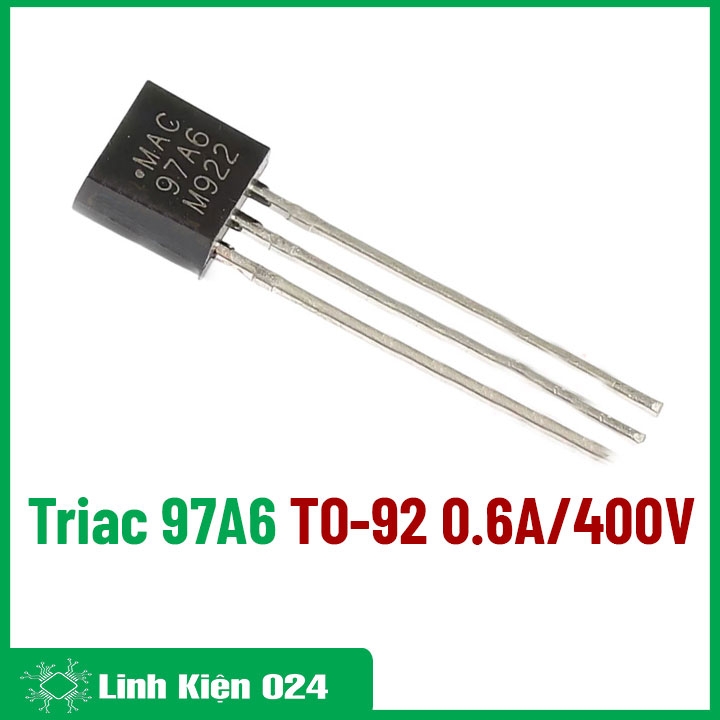

97A6 TO-92 0.6A/400V
✔️ 97A6 là một linh kiện điện tử thuộc dòng Triac có cấu tạo gồm 5 lớp bán dẫn, tạo nên cấu trúc p-n-p-n giống như thyristor nhưng lại ở cả 2 chiều. Do đó có thể cho dòng đi qua theo cả 2 chiều. Chúng ta có thể coi triac như 2 thyristor mắc song song ngược chiều.

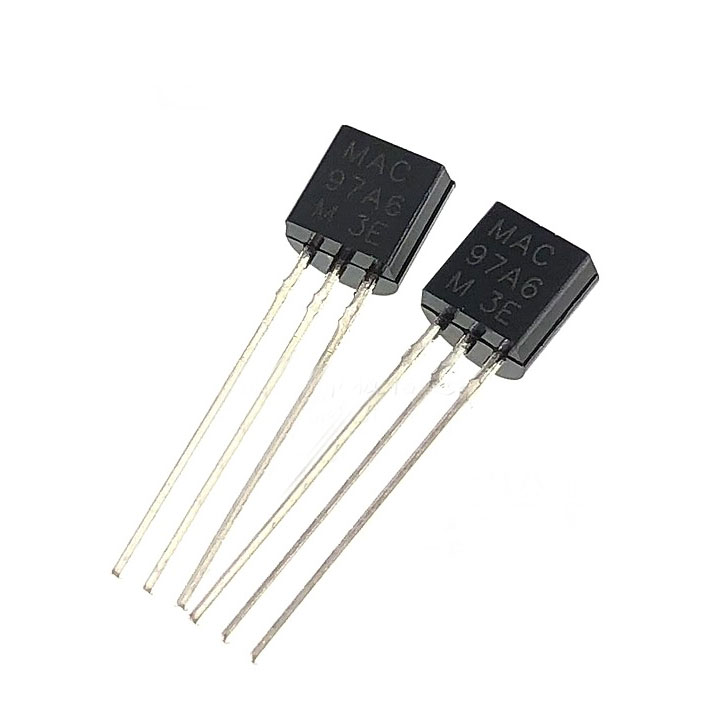

Triac 97A6 TO-92 0.6A/400V Chất Lượng Cao
Kí hiệu Triac
✔️ Trong sơ đồ mạch, triac được kí hiệu như sau:
✔️ Chân G để kích mở triac
✔️ Chân T1, T2 là chân adone 1 và adone 2

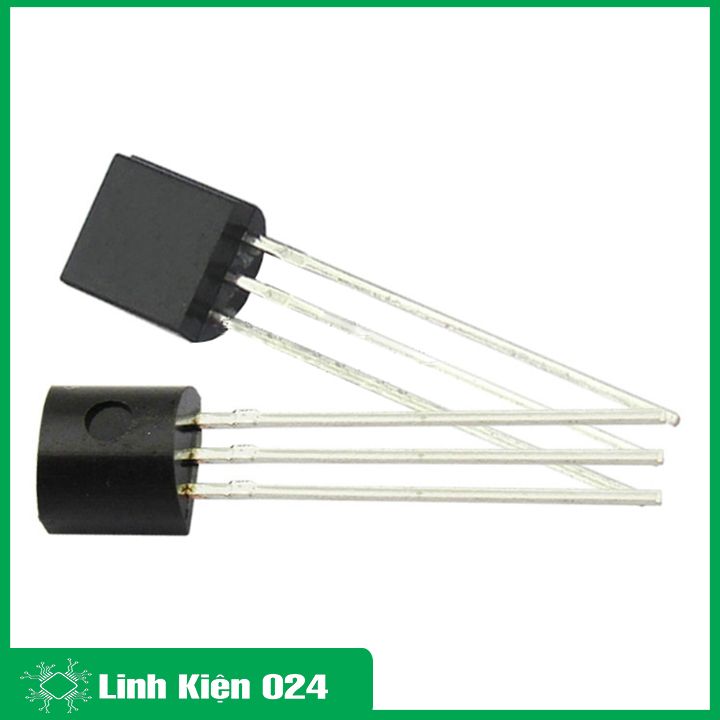

Triac 97A6 TO-92 0.6A/400V Chất Lượng Cao
Thông số kỹ thuật
✔️ Dòng cực đại: 0.6A
✔️ Điện áp cực đại: 400V
✔️ Dải nhiệt độ hoạt động: -40ºC~125ºC
✔️ Kiểu chân cắm TO-92
Ứng dụng
✔️ Triac chủ yếu dùng cho điều khiển bóng đèn, bơm, quạt…
✔️ Đây là mạch điều khiển dòng điện qua tải dùng Triac, Diac kết hợp với quang trở Cds để tác động theo ánh sáng. Khi Cds được chiếu sáng sẽ có trị số điện trở nhỏ làm điện thế nạp được trên tụ C thấp và Diac không dẫn điện, Triac không được kích nên không có dòng qua tải. Khi Cds bị che tối sẽ có trị số điện trở lớn làm điện thế trên tụ C tăng đến mức đủ để Triac dẫn điện và Triac được kích dẫn điện cho dòng điện qua tải. Tải ở đây có thể là các loại đèn chiếu sáng lối đi hay chiếu sáng bảo vệ, khi trời tối thì đèn tự động sáng
Hướng dẫn sử dụng và lưu ý
✔️ triac điều khiển rất tốt với các tải thuần trở nhưng lại hao tổn năng lượng với các tải thuần cảm
