IC 74HC147 DIP-16

IC 74HC147 DIP-16

✔️ IC 74HC147 là bộ mã hóa ưu tiên 10-đến-4, dùng để chuyển đổi tín hiệu thập phân sang BCD, với ngõ vào hoạt động mức thấp và ưu tiên giá trị lớn hơn khi có nhiều tín hiệu cùng kích hoạt.

Chức năng chính

✔️ 74HC147 nhận tín hiệu từ 10 ngõ vào thập phân (Decimal Inputs: 0–9).

✔️ Chuyển đổi chúng thành mã nhị phân 4 bit (BCD output).

✔️ Có cơ chế ưu tiên (priority encoding): nếu nhiều đầu vào cùng ở mức hoạt động, IC sẽ ưu tiên số có giá trị lớn hơn.

✔️ Ví dụ: nếu ngõ vào 2 và ngõ vào 7 cùng được kích hoạt → đầu ra sẽ hiển thị mã nhị phân của 7

Đặc điểm kỹ thuật

✔️ Số chân: 16 chân (DIP-16).

✔️ Ngõ vào: 10 đường (I0 → I9).

✔️ Ngõ ra: 4 đường (A0 → A3).

✔️ Ngõ vào kích hoạt mức thấp (active LOW) → nghĩa là khi input kéo xuống 0, nó được coi là được chọn.

✔️ Điện áp hoạt động (Vcc): 2V – 6V (thông dụng 5V).

Ứng dụng:

✔️ Bàn phím ma trận (chuyển 10 phím sang 4 bit).

✔️ Hệ thống số cần chuyển đổi từ thập phân sang nhị phân.

✔️ Bộ chọn kênh trong mạch điều khiển.

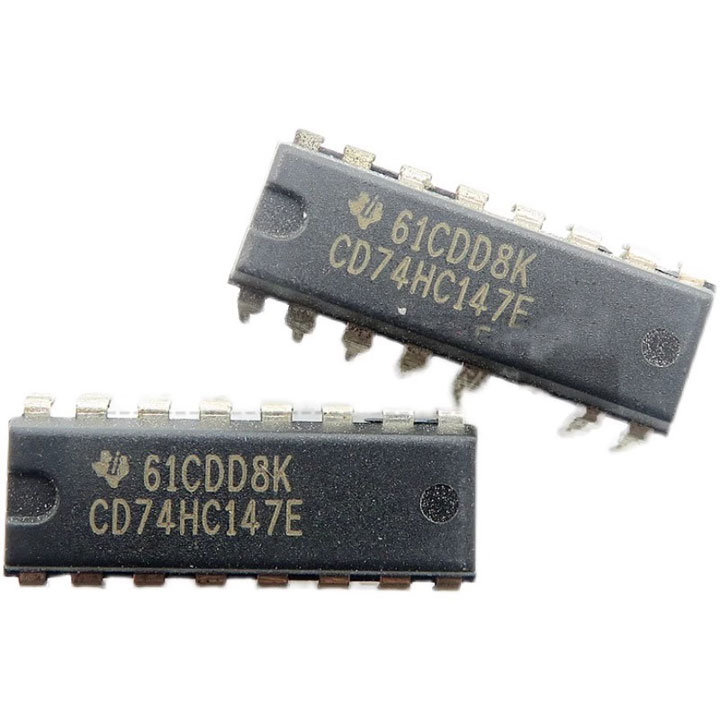

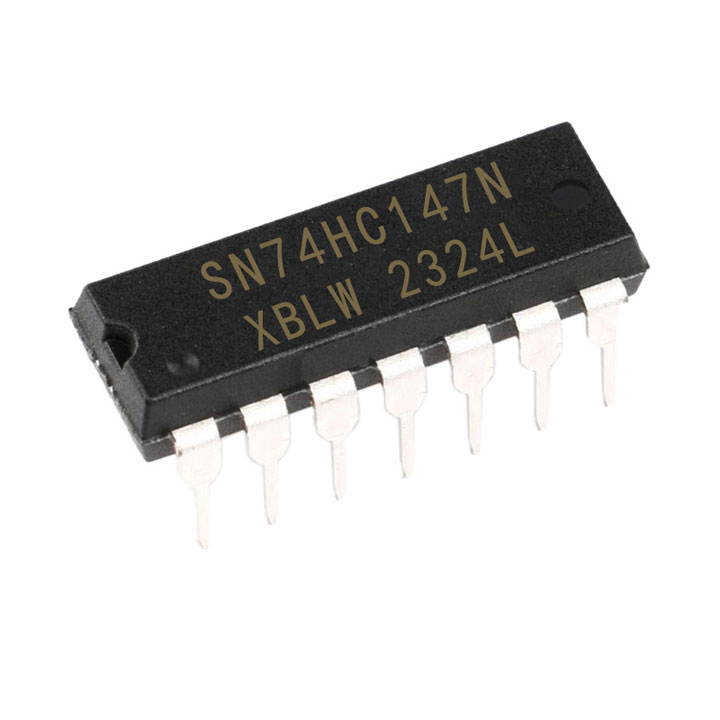

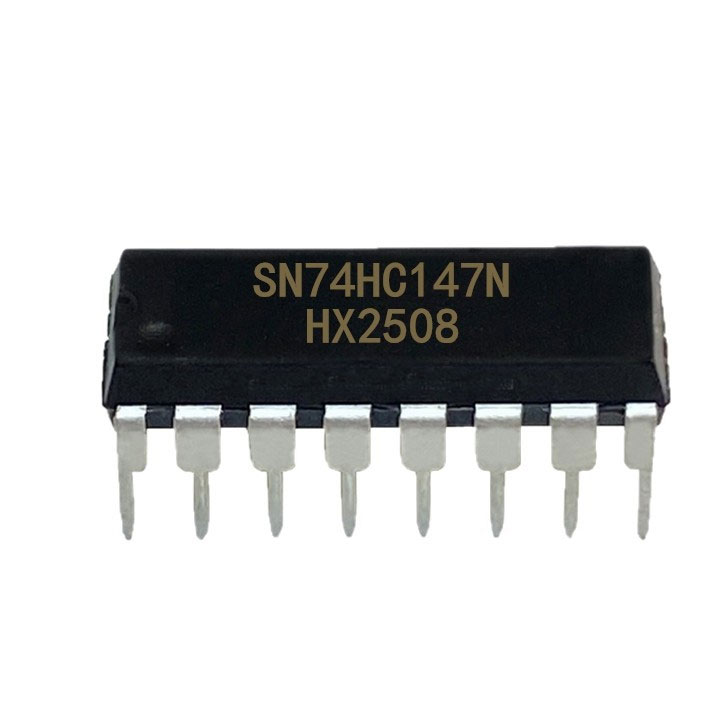

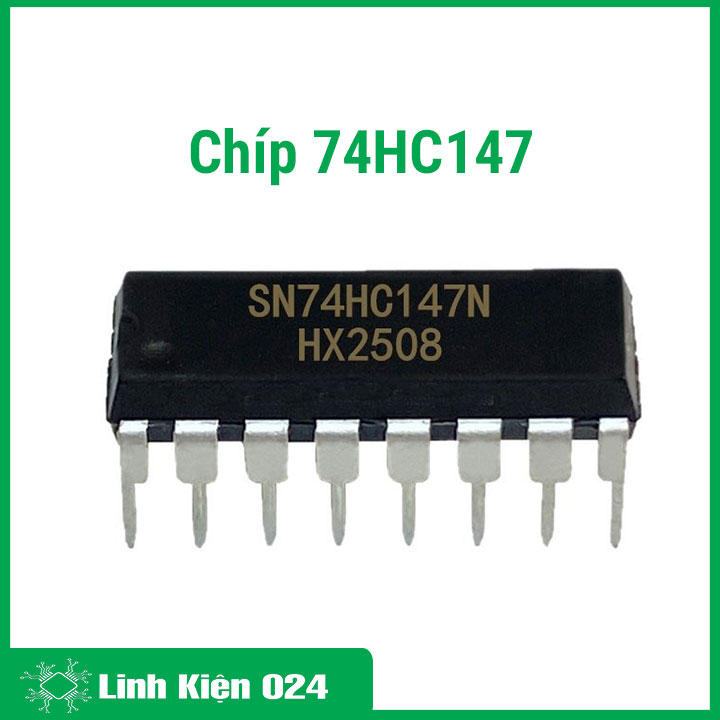

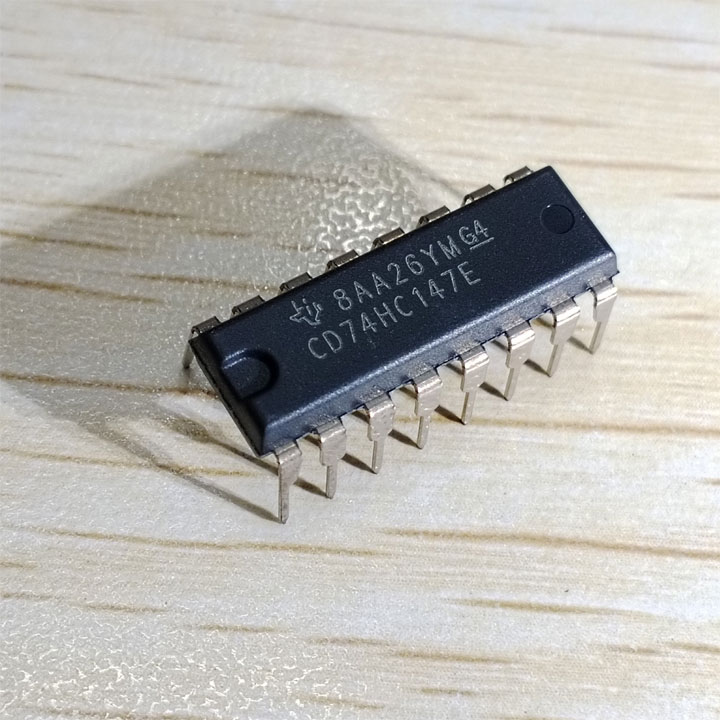

Hình Ảnh IC 74HC147 DIP-16

IC 74HC147 DIP-16

IC 74HC147 DIP-16
