IC 74HC148 DIP-16

IC 74HC148 DIP-16

✔️ IC 74HC148 DIP-16 là một IC mã hóa ưu tiên (8-to-3 Priority Encoder) thuộc họ logic 74HC (High-speed CMOS).

Thông tin chính

✔️ Tên IC: 74HC148

✔️ Chức năng: Bộ Priority Encoder 8 ngõ vào sang 3 ngõ ra

✔️ Đóng gói: DIP-16 (16 chân, xuyên lỗ)

✔️ Nguồn hoạt động: 2V – 6V (chuẩn CMOS, thường dùng 5V)

✔️ Công nghệ: HC (High-speed CMOS) → tốc độ cao, tiêu thụ ít điện năng

Chức năng hoạt động

✔️ Có 8 ngõ vào (I0 – I7), mức logic 0 có hiệu lực (active low).

✔️ Có 3 ngõ ra mã hóa (Y2, Y1, Y0), cũng là active low.

✔️ Ngõ ra thể hiện số nhị phân của ngõ vào có mức 0 có độ ưu tiên cao nhất.

✔️ Độ ưu tiên: I7 > I6 > I5 > … > I0

✔️ Có các ngõ điều khiển: Enable Input (EI), Enable Output (EO), Group Select (GS) để ghép nhiều IC mở rộng.

Ứng dụng

✔️ Dùng để mã hóa tín hiệu nhiều đường thành ít đường.

✔️ Xây dựng bàn phím ma trận (keyboard encoder).

✔️ Mạch ngắt ưu tiên (priority interrupt) trong vi xử lý.

✔️ Tối ưu số chân trong hệ thống logic số.

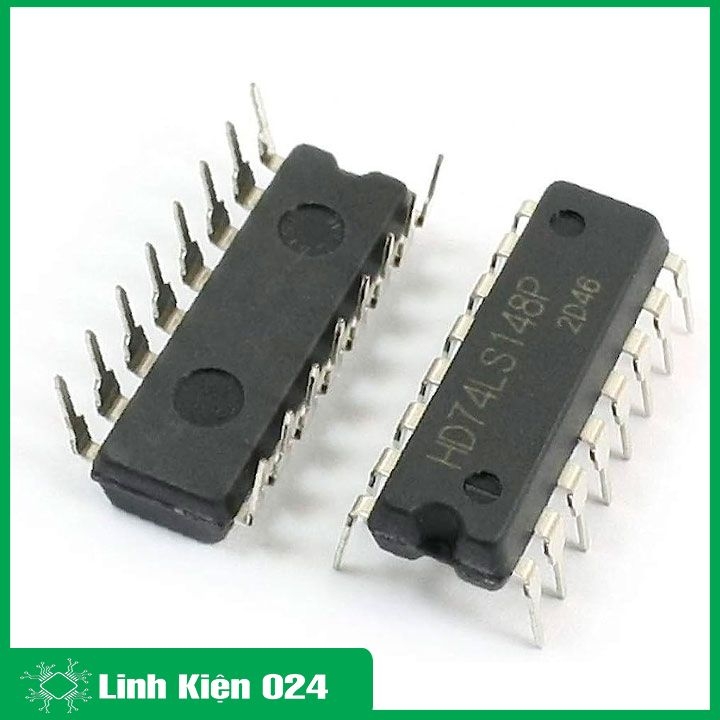

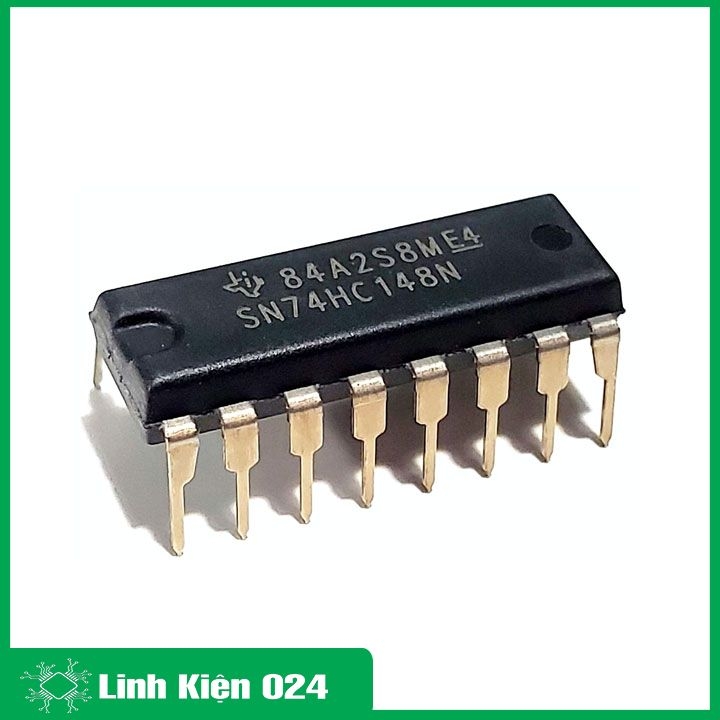

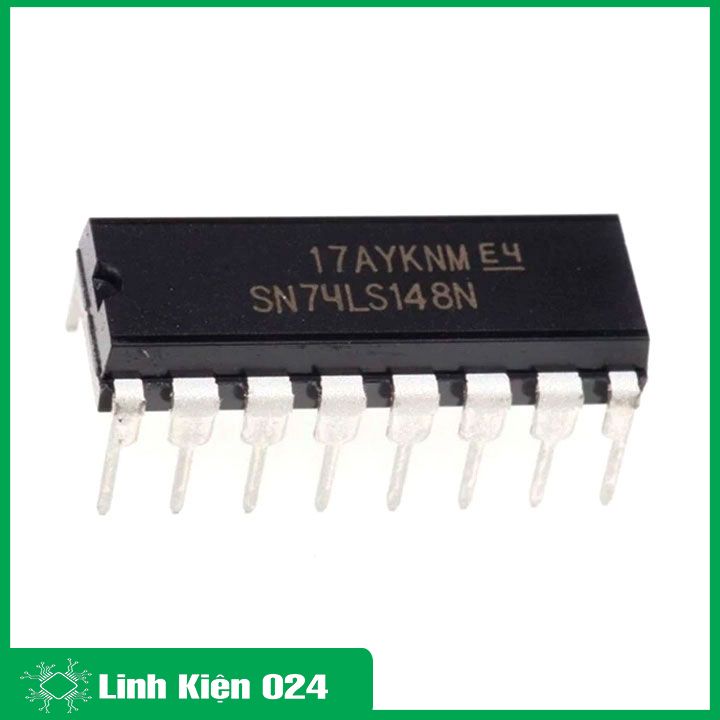

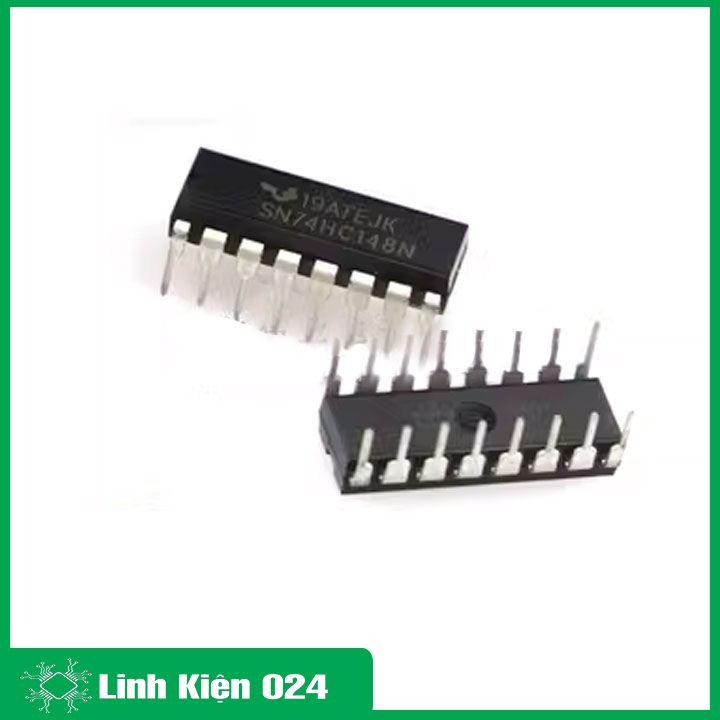

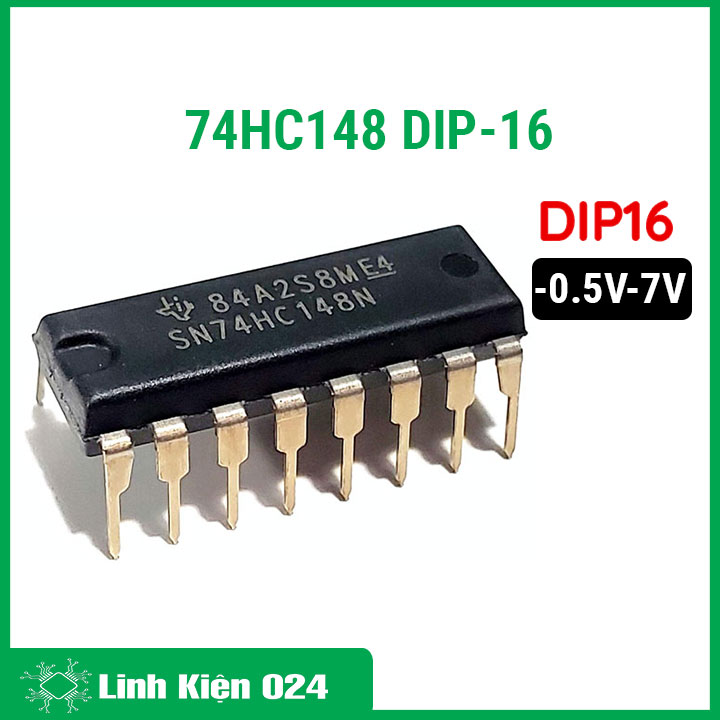

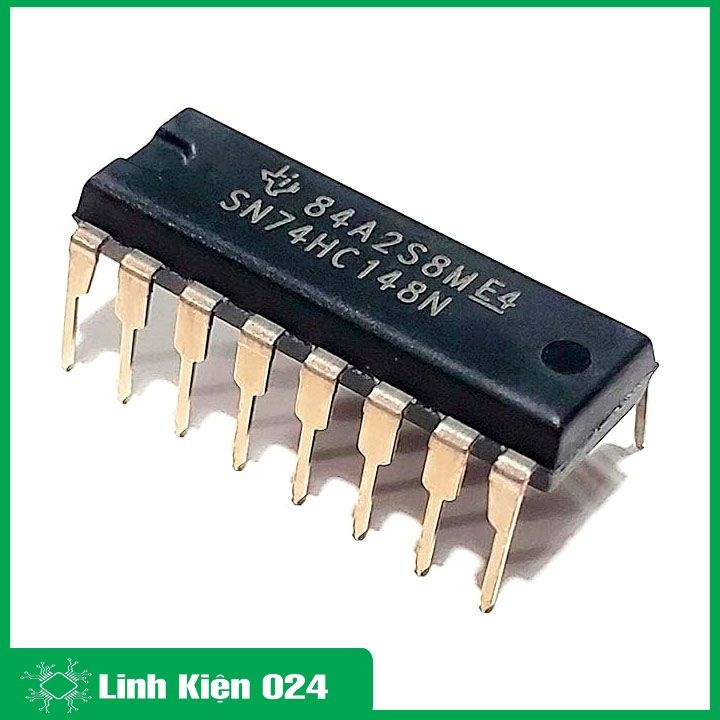

Hình Ảnh IC 74HC148 DIP-16

IC 74HC148 DIP-16

IC 74HC148 DIP-16

IC 74HC148 DIP-16
