BTA41-800B TRIAC 41A/800V TO-3P (K9E8)

BTA41-800B TRIAC 41A/800V TO-3P

• IC BTA41-800B TRIAC 41A / 800V TO-3P là một TRIAC công suất lớn, dùng để đóng cắt và điều khiển tải xoay chiều (AC) có dòng và công suất rất cao.

Thông số kỹ thuật:

• Loại linh kiện: TRIAC (AC Semiconductor Switch)
• Mã đầy đủ: BTA41-800B
• Dòng tải cực đại (IT(RMS)): 41A
• Điện áp chịu đựng (VDRM / VRRM): 800V
• Điện áp kích cổng (Gate): thấp, dễ điều khiển
• Kiểu vỏ: TO-3P
• Tab cách điện: Có (chữ BTA → vỏ cách điện với chân)

Cách kiểm tra triac

• Chuẩn bị một đồng hồ VOM kim có dòng ở thang điện trở đủ lớn. Nếu dòng yếu ko đủ kích cho chân G.
• Đồng hồ VOM kim để ở thang đo điện trở có dòng phát ra là lớn nhất. Đối với VOM kim thì que đen là nguồn dương và que đỏ là nguồn âm
• Đặt que nguồn âm vào T1 và que nguồn dương vào T2 khi đo VOM không nhảy kim. Vẫn giữ nguyên que đo và kích điện áp cho chân G từ que đỏ (nghiêng que đo hoặc bằng dụng cụ khác) khi đó trên màn hình VOM kim dịch kim và bỏ kích cho chân G, VOM kim vẫn giữ nguyên => Triac còn tốt. Nếu bỏ kích chân G mà VOM kim về vô cùng => Triac hỏng. Có trường hợp nếu ban đầu chỉ đưa vào hai que đo vào T1, T2 kim đã dịch => Triac hỏng.

Ứng dụng

• Triac chủ yếu được sử dụng trong các mạch điện điều khiển bóng đèn, bơm, quạt...
• Tuy nhiên có một nhược điểm của Triac là gây tổn hao năng lượng đối với các tải có cảm do đó cần cân nhắc sử dụng
• Hướng dẫn sử dụng và lưu ý
• Để điều khiển Triac ta cần cấp xung cho chân G
• Ngoài ra cần chú ý các giá trị cực đại để tránh làm cháy hỏng linh kiện

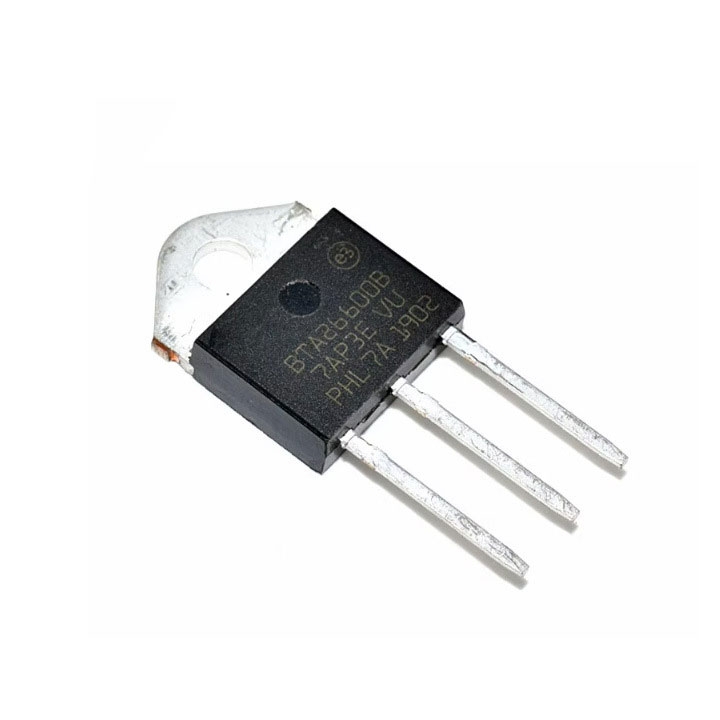

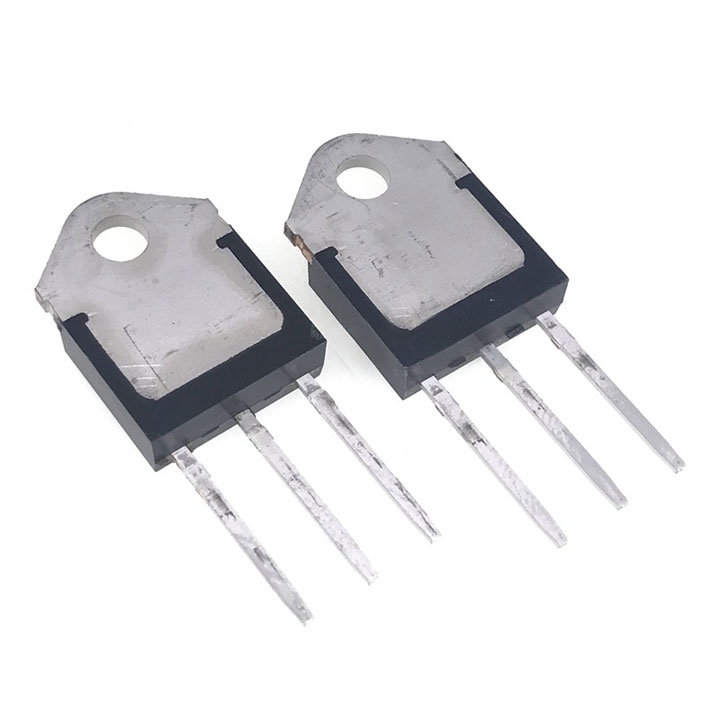

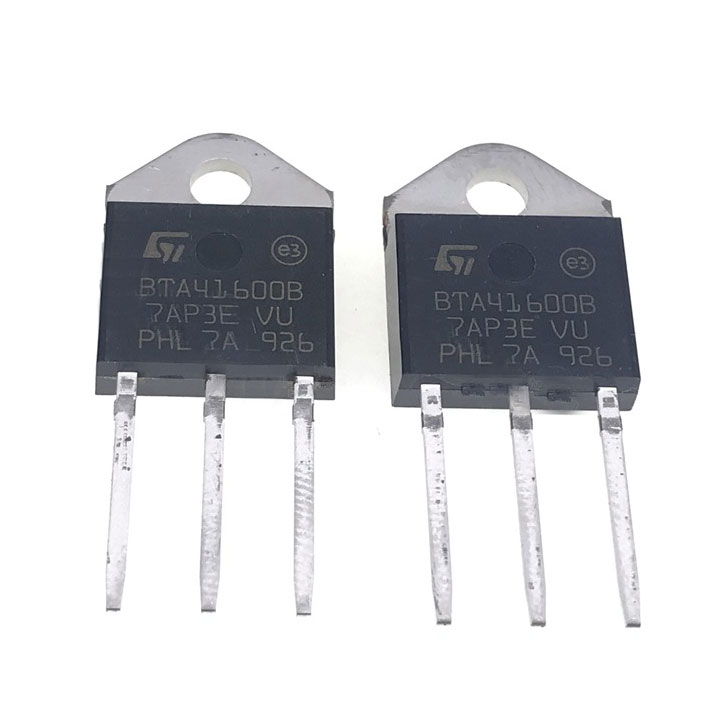

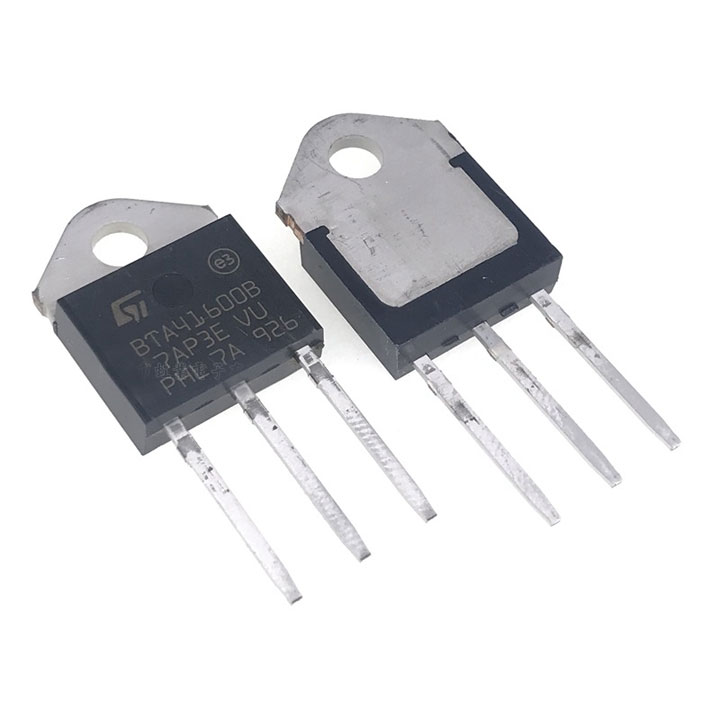

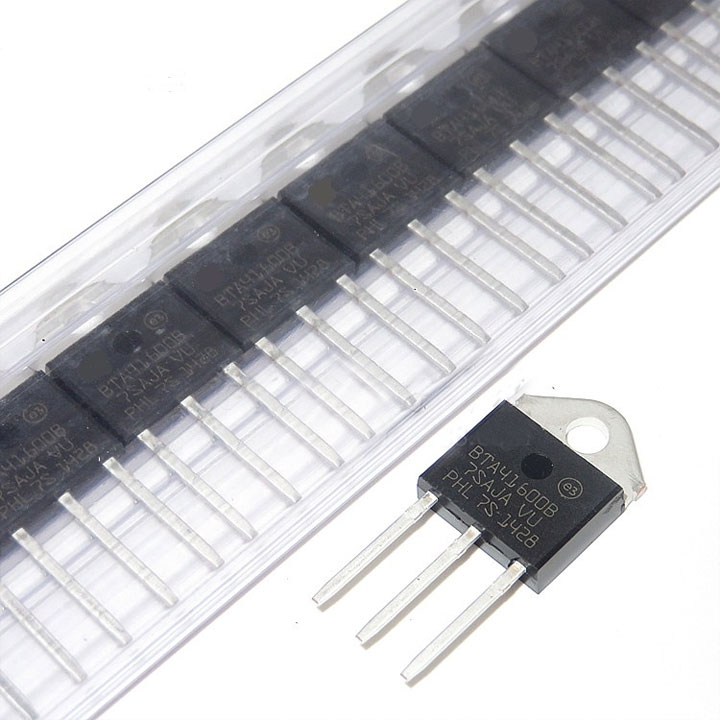

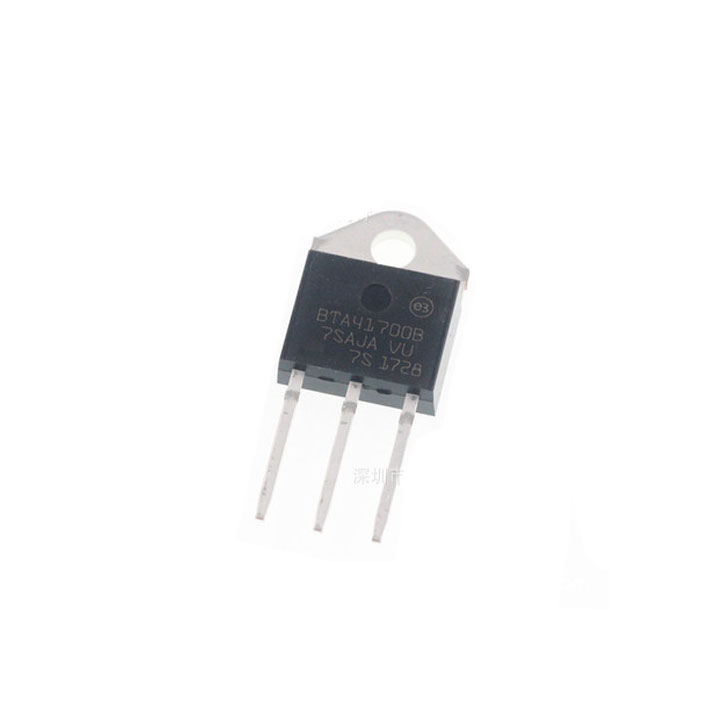

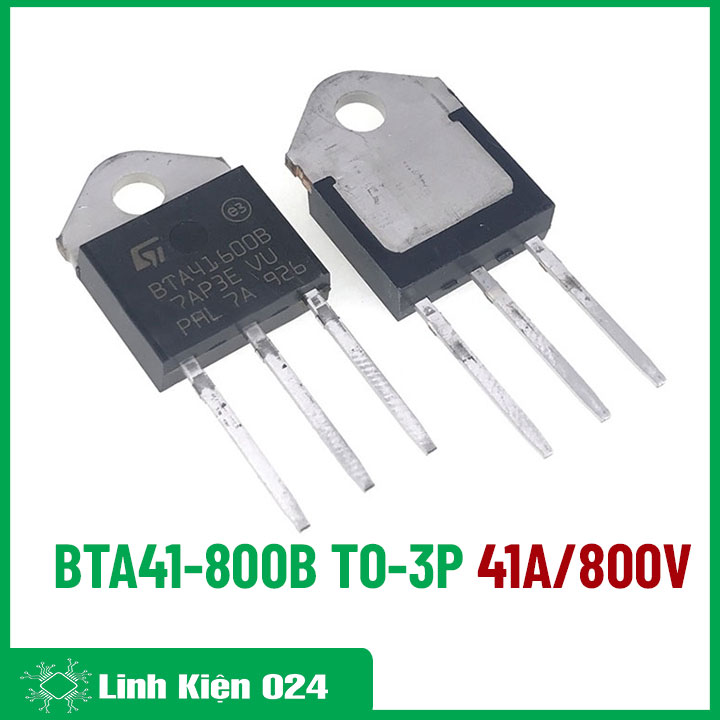

Hình Ảnh BTA41-800B TO-3P

BTA41-800B TO-3P

BTA41-800B TO-3P

BTA41-800B TO-3P
