IC Đếm Thập Phân CD4017

IC Đếm Thập Phân CD4017

➤ CD4017 là IC đếm thập phân Johnson (Decade Counter), có khả năng lần lượt kích hoạt các ngõ ra Q0 → Q9 theo từng xung clock. Đây là IC rất phổ biến trong các mạch đèn LED chạy, mạch đếm và mạch điều khiển tuần tự.

Đặc điểm

➤ IC: CD4017.

➤ Số chân: 16 chân.

➤ Kiểu đóng gói:

➤ DIP16: dạng chân cắm, dễ lắp trên breadboard hoặc đế IC.

➤ SOP16: dạng dán SMD, phù hợp PCB nhỏ gọn.

➤ Có 10 ngõ ra Q0–Q9.

➤ Có chân Clock để nhận xung đếm.

➤ Có chân Reset để đưa bộ đếm về trạng thái ban đầu.

➤ Có chân Clock Enable/Inhibit để điều khiển việc đếm.

Thông Số Kỹ Thuật

✔️ Điện áp cung cấp: 3.0V ~ 15V

✔️ Kết hợp với 2 drive của 74L hoặc 1 drive của 74LS

✔️ Tần số trung bình: 5Mhz

✔️ Công suất nguồn chờ: 10mW

✔️ Dải nhiệt độ: -55C ~ 125C

✔️ Công suất đa kênh vào: 700mW

✔️ Công suất kênh ra: 500mW

Ứng dụng

➤ Mạch LED chạy.

➤ Mạch đèn nhấp nháy tuần tự.

➤ Mạch chia và đếm xung.

➤ Bộ điều khiển tuần tự đơn giản.

➤ Mạch DIY, Arduino và các dự án điện tử.

➤ Mạch chọn kênh hoặc điều khiển nhiều thiết bị theo thứ tự.

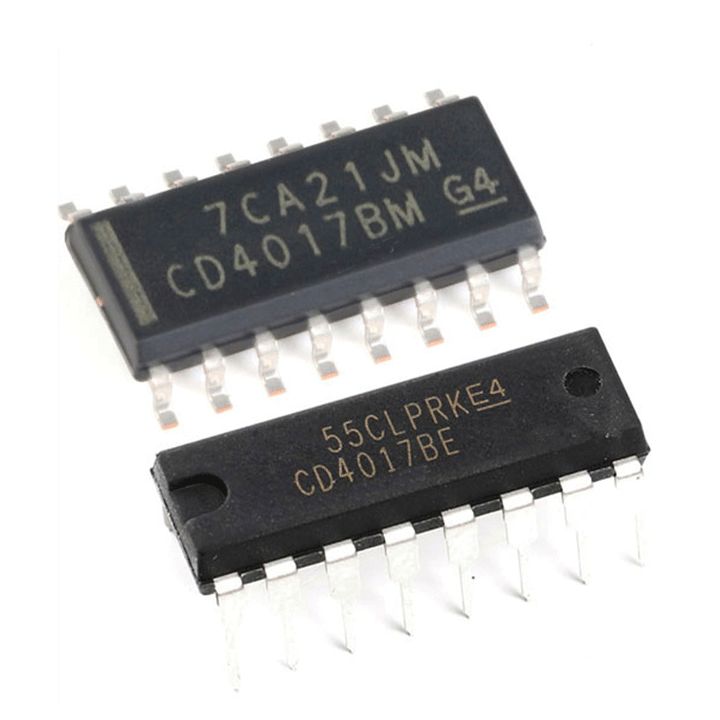

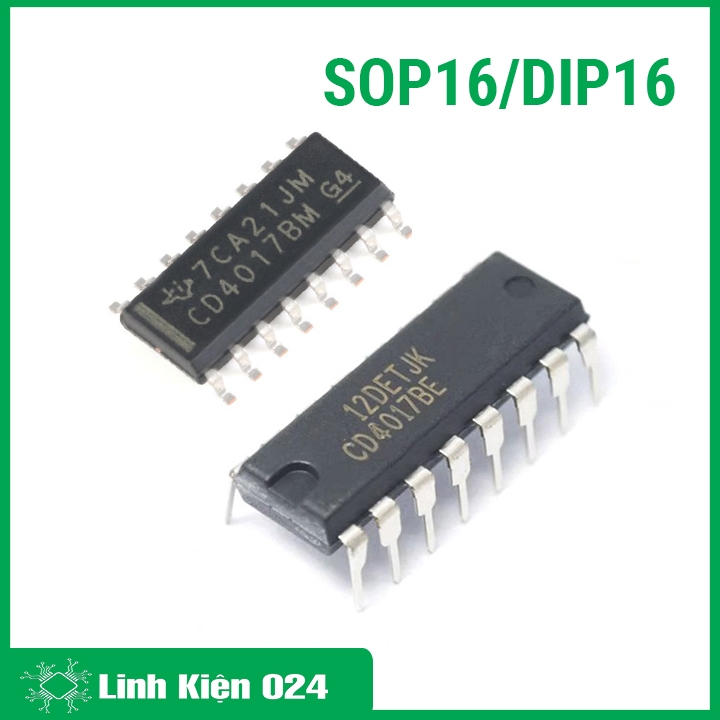

Hình Ảnh IC Đếm Thập Phân CD4017

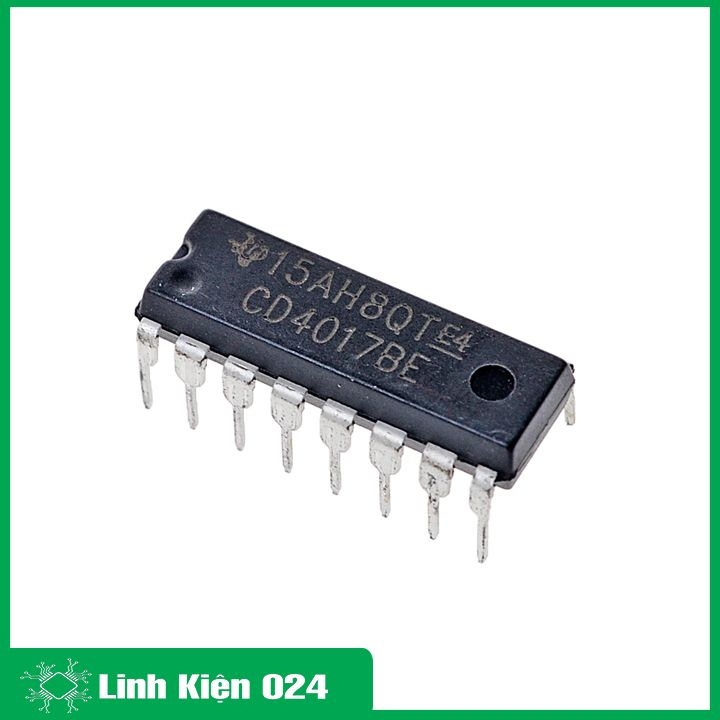

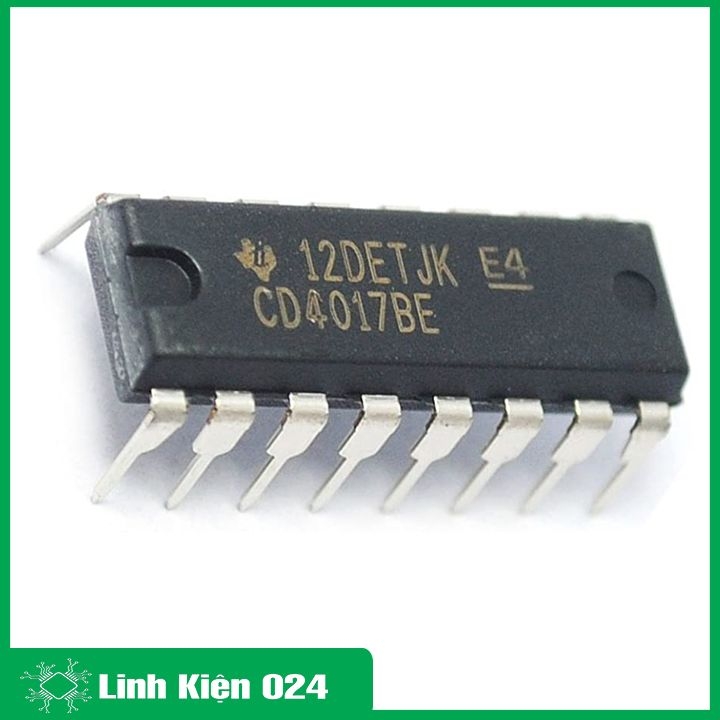

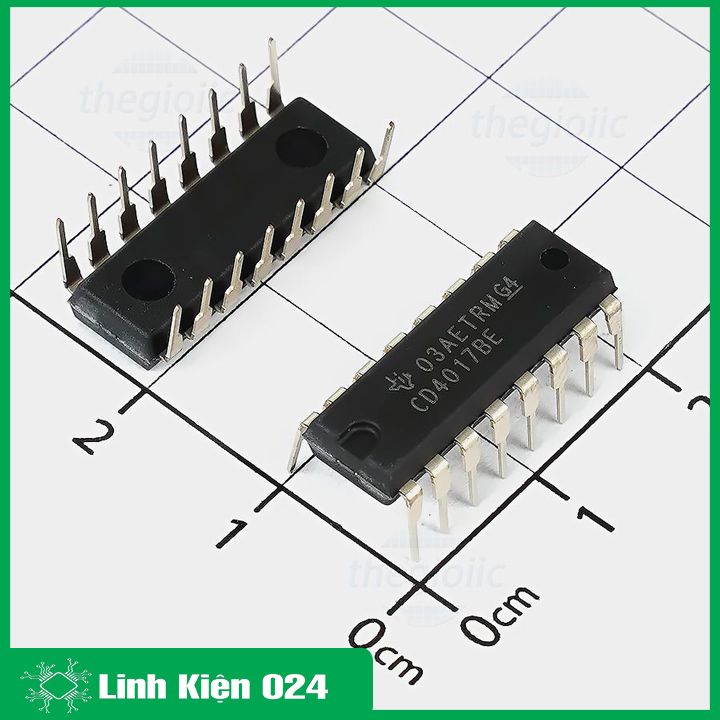

IC Đếm Thập Phân CD4017

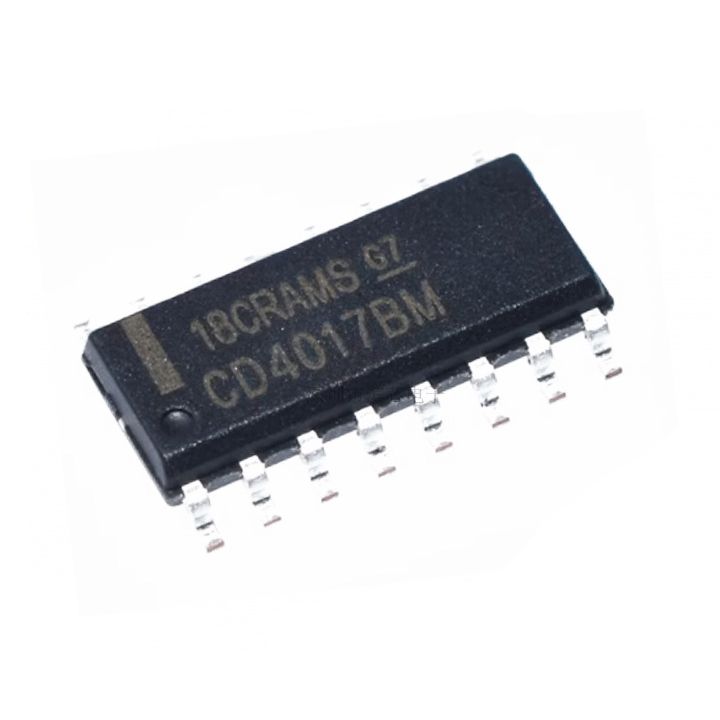

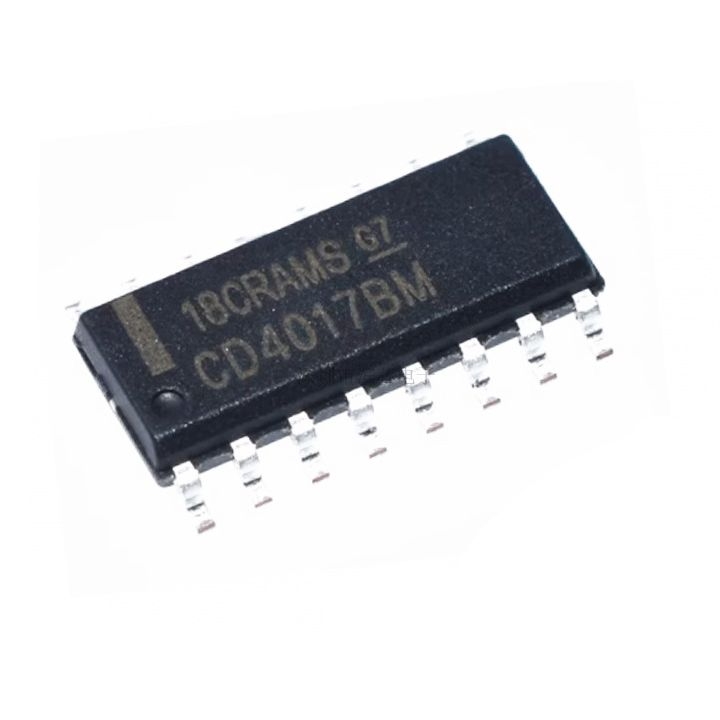

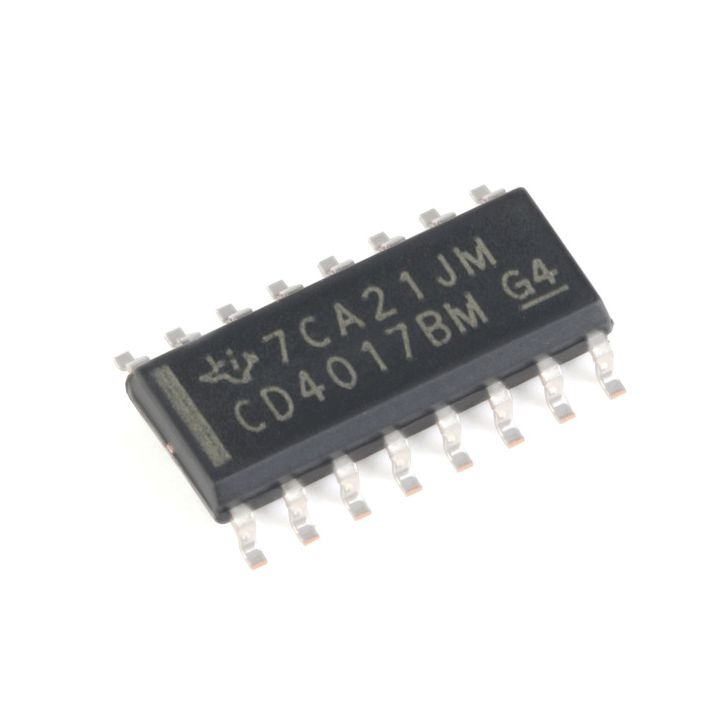

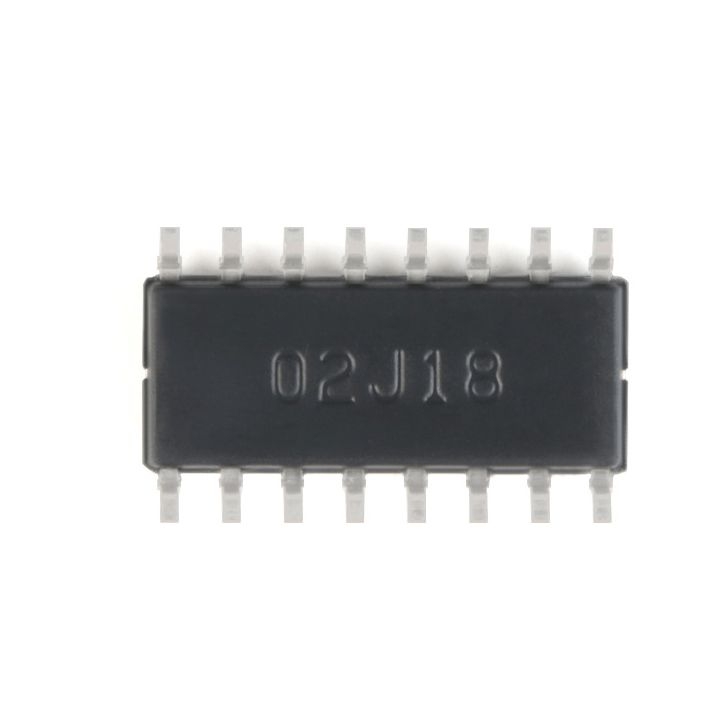

IC Đếm Thập Phân CD4017 SOP16

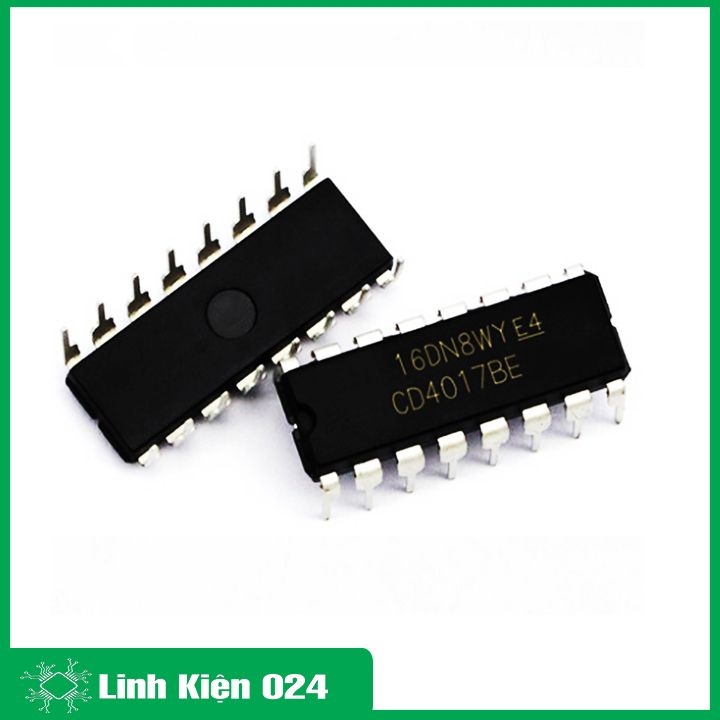

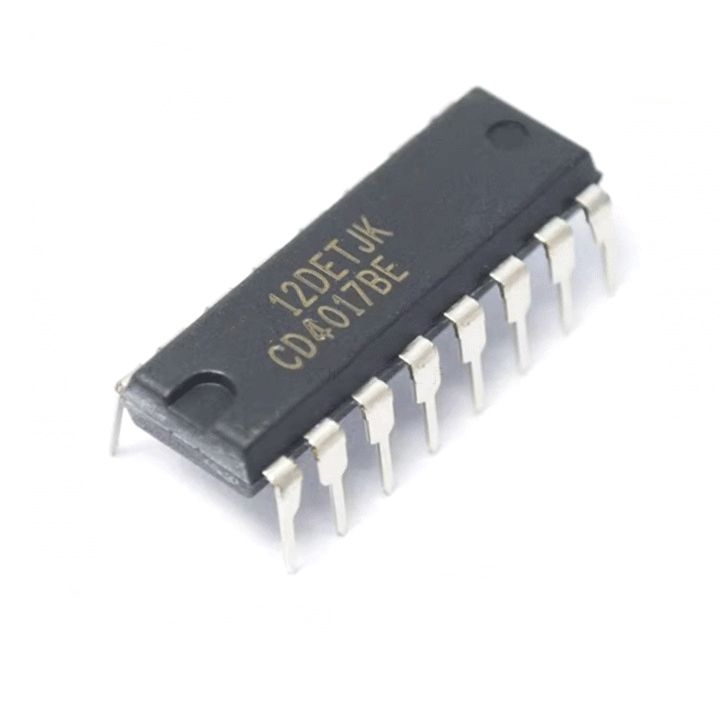

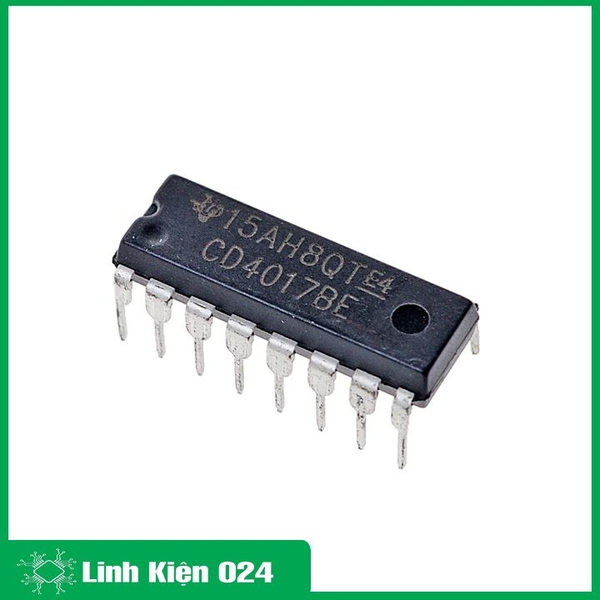

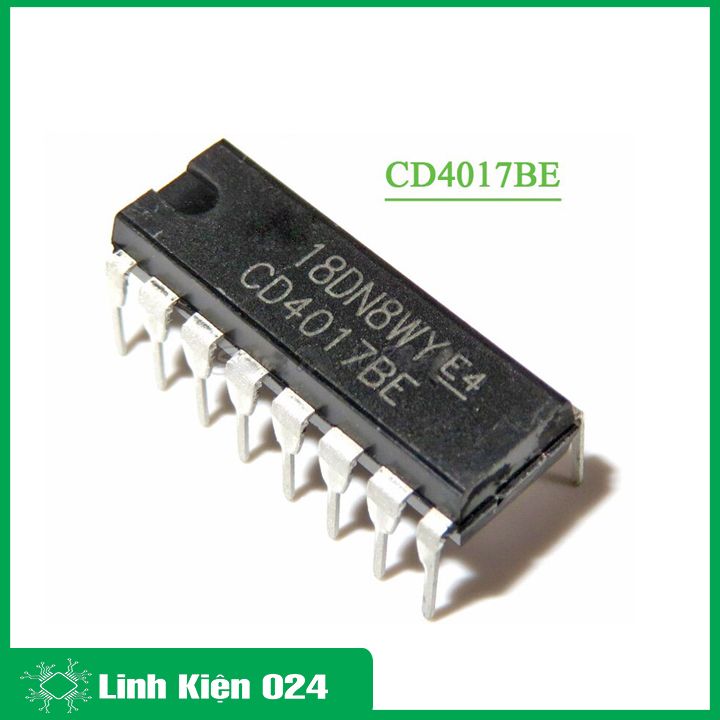

IC Đếm Thập Phân CD4017 DIP16
