IC Giải Mã CD4511 SOP16/DIP16

IC Giải Mã CD4511 SOP16/DIP16

➤ CD4511 là IC giải mã BCD sang LED 7 đoạn, dùng để nhận dữ liệu số dạng BCD 4 bit và điều khiển các đoạn LED a–g của LED 7 đoạn để hiển thị các số từ 0 đến 9.

🔧 Đặc điểm

➤IC: CD4511.

➤Số chân: 16 chân.

Đóng gói:

➤DIP16: dạng chân cắm, dễ thử nghiệm trên breadboard.

➤SOP16: dạng SMD, giúp tiết kiệm diện tích PCB.

➤Có 4 chân đầu vào BCD.

➤Có 7 ngõ ra điều khiển LED 7 đoạn.

➤Có các chân điều khiển như Latch, Blank và Lamp Test.

➤Thường dùng để điều khiển LED 7 đoạn loại cathode chung (common cathode).

Thông Số Kỹ Thuật

✔️ Dải điện áp rông: 3 ~ 18V

✔️ Dải nhiệt độ hoạt động: -55 ~ 125 độ C

✔️ Công suất tiêu tán tại nhiệt độ -55 đến 100 độ C: 500mW

Ứng dụng

➤Mạch đồng hồ điện tử.

➤Mạch đếm số.

➤Bộ hiển thị điện áp, nhiệt độ, số lượng...

➤Máy đo và thiết bị điện tử.

➤Mạch DIY, Arduino và các dự án học tập.

➤Kết hợp với CD4017, CD4028 hoặc bộ tạo xung để xây dựng các mạch hiển thị số.

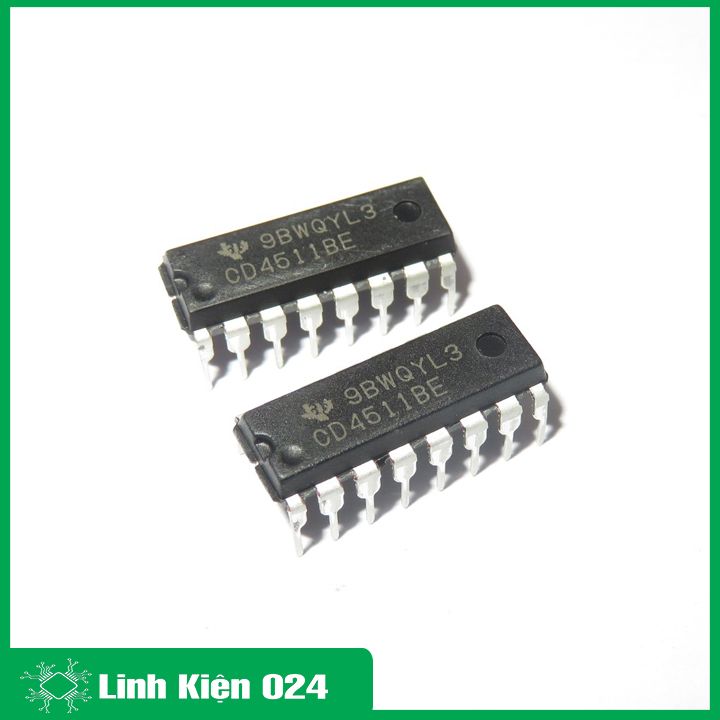

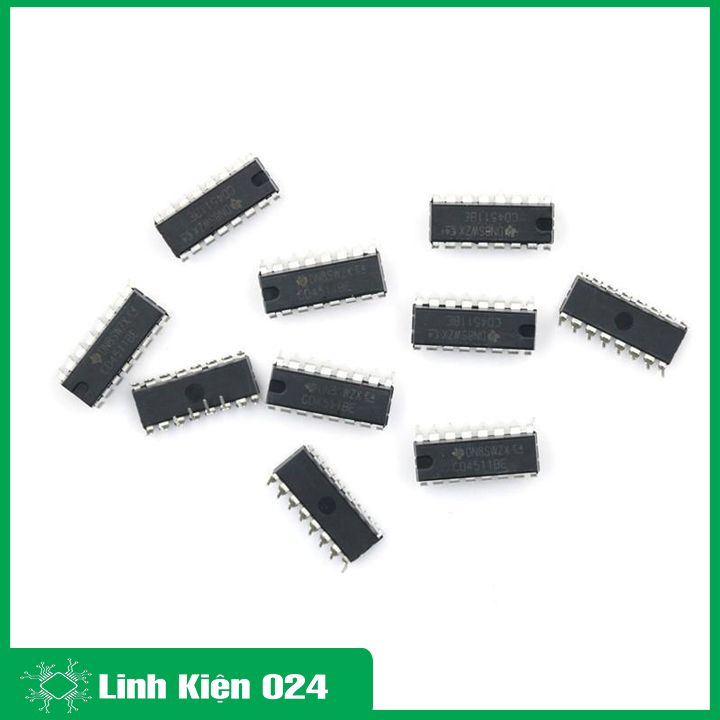

Hình Ảnh IC Giải Mã CD4511 SOP16/DIP16

IC Giải Mã CD4511 SOP16/DIP16

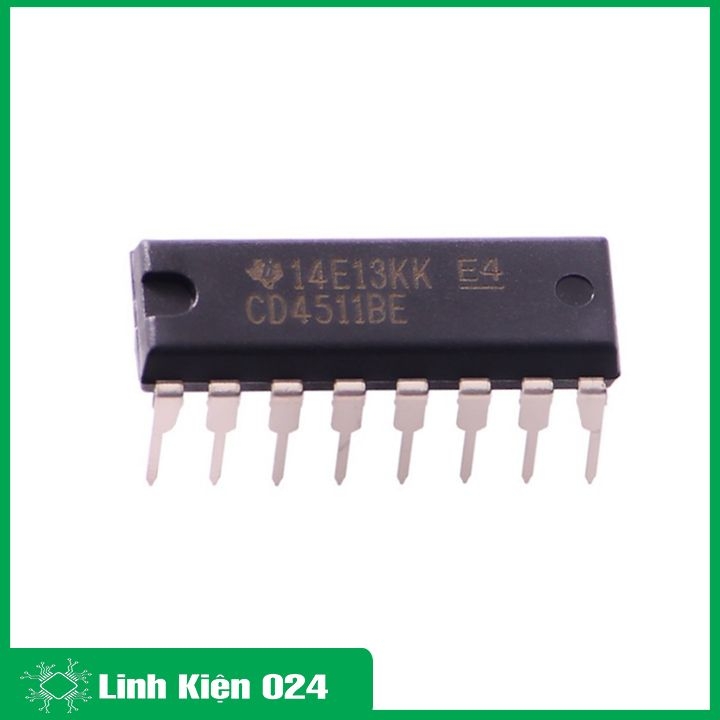

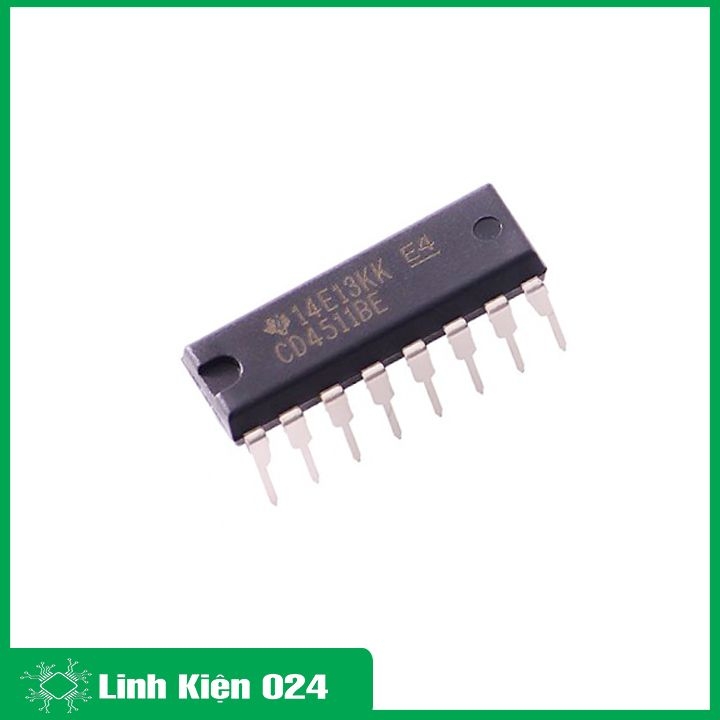

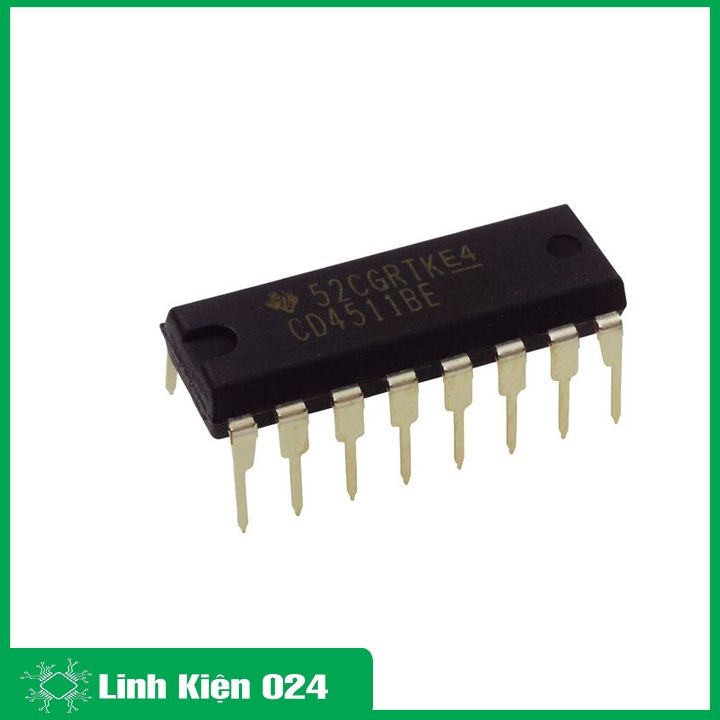

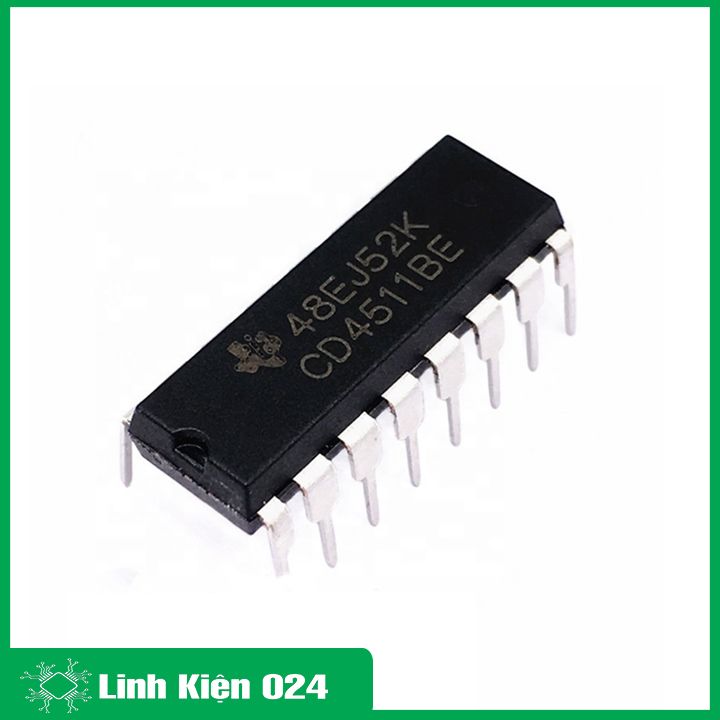

IC Giải Mã CD4511 Chân Cắm DIP16

IC Giải Mã CD4511 Chân Dán SOP16
