CD4022BE – Bộ Đếm Nhị Phân 8-Bit (Divide-by-8 Counter) DIP-16
CD4022BE là một IC đếm chia 8 (còn gọi là Octal Counter), thuộc họ CMOS 4000, có thể chia xung nhịp tối đa 8 lần với đầu ra tuần tự từ Q0 đến Q7. Đây là lựa chọn phổ biến cho ứng dụng LED chạy vòng, đồng hồ số, mạch tạo hiệu ứng ánh sáng, hoặc chia xung cho vi điều khiển.
Chíp CD4022BE DIP16
🔧 Thông số kỹ thuật chính
| Thuộc tính | Giá trị |
|---|---|
| Mã linh kiện | CD4022BE |
| Loại IC | Johnson Octal Counter / Divider-by-8 |
| Giao diện | CMOS, hoạt động digital hoàn toàn |
| Điện áp hoạt động | 3V – 15V DC |
| Tần số đầu vào tối đa | ~8MHz (ở 10V) |
| Dòng tiêu thụ thấp | CMOS – tiết kiệm năng lượng |
| Kiểu chân | DIP-16 (dễ cắm breadboard) |
| Nhiệt độ hoạt động | -55°C đến +125°C |

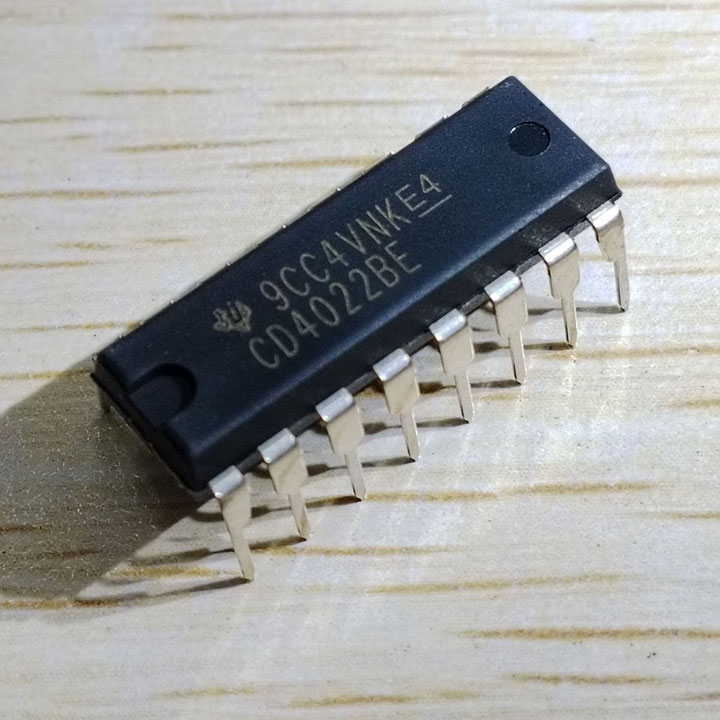

Chíp CD4022BE DIP16
🧠 Chức năng chính của CD4022:
✔️ Nhận xung Clock tại chân CLK (chân 14)
✔️ Cho ra 8 đầu ra tuần tự (Q0–Q7) theo từng xung
✔️ Sau mỗi 8 xung clock → quay lại Q0
✔️ Có chân RESET (chân 15) để đặt lại về Q0
✔️ Có chân Carry Out (chân 12) để nối tiếp nhiều IC CD4022/CD4017
IC đếm CD4022BE DIP16
✅ Tính năng nổi bật
✔️ Chia 1 xung Clock thành 8 xung riêng biệt tại các chân Q0–Q7
✔️ Mỗi xung xuất hiện ở 1 chân duy nhất → ứng dụng trong LED chạy vòng
✔️ Có thể nối tiếp nhiều IC để tạo bộ đếm 16, 32, 64...
✔️ Hoạt động tốt với Arduino, ESP, STM32 hoặc mạch xung RC
💡 Ứng dụng thực tế:
| Ứng dụng | Mô tả |
|---|---|
| 💡 LED chạy vòng | Từng đèn sáng theo chu kỳ |
| ⏱️ Chia xung Clock | Tạo tín hiệu chậm hơn |
| 🔢 Đồng hồ số | Chia tần số từ thạch anh |
| 🎮 Hiệu ứng LED 8 kênh | Trong DIY, mô hình, mô phỏng game |
| 🔁 Bộ điều khiển tuần tự | Cho rơle, solenoid, stepper theo chu trình |
