DAC0832LCN – Bộ Chuyển Đổi Số Sang Tương Tự (D/A Converter) DIP-20
DAC0832LCN là một IC DAC 8-bit (Digital-to-Analog Converter) của hãng Texas Instruments hoặc NSC (National Semiconductor). Nó có thể chuyển đổi tín hiệu số (digital) sang tín hiệu analog dòng hoặc áp, thường dùng trong các hệ thống điều khiển tín hiệu, âm thanh, đo lường, hoặc tạo sóng analog từ vi điều khiển.

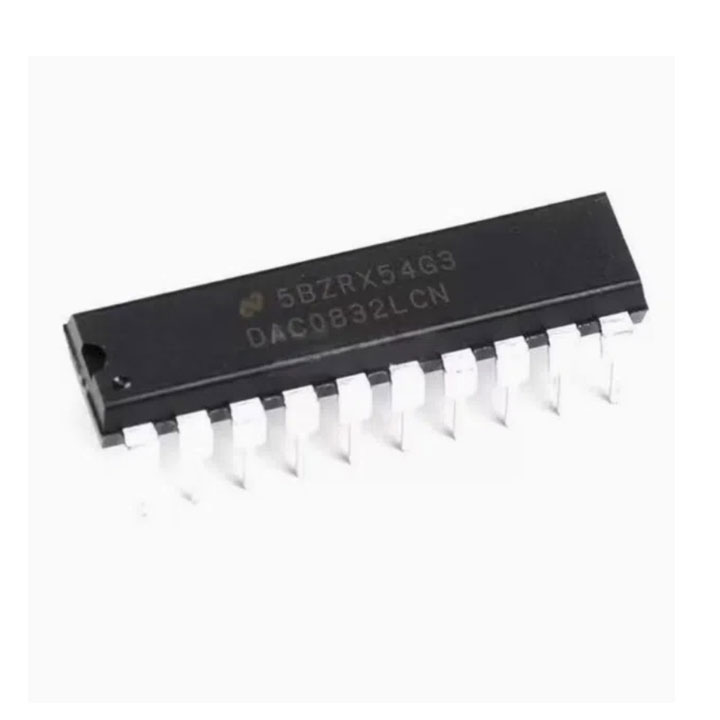

DAC0832LCN D/A Kiểu Chân DIP20
🔧 Thông số kỹ thuật chính:
| Thuộc tính | Giá trị |
|---|---|
| Model | DAC0832LCN |
| Loại | DAC 8-bit, hai buffer, double-buffered |
| Điện áp hoạt động (Vcc) | 5V ±10% (tối đa 6.5V) |
| Giao tiếp đầu vào | Song song (Parallel 8-bit) |
| Kiểu chân | DIP-20 (20 chân, cắm trên breadboard dễ) |
| Tín hiệu đầu ra | Dòng hoặc áp (tùy cấu hình) |
| Dải điện áp đầu ra | 0 – Vref (tham chiếu), có thể âm/dương |
| Thời gian đáp ứng | 100 ns (typical) |
| Cấu trúc đầu ra | R-2R Ladder Network |
| Nhiệt độ hoạt động | 0°C – 70°C |

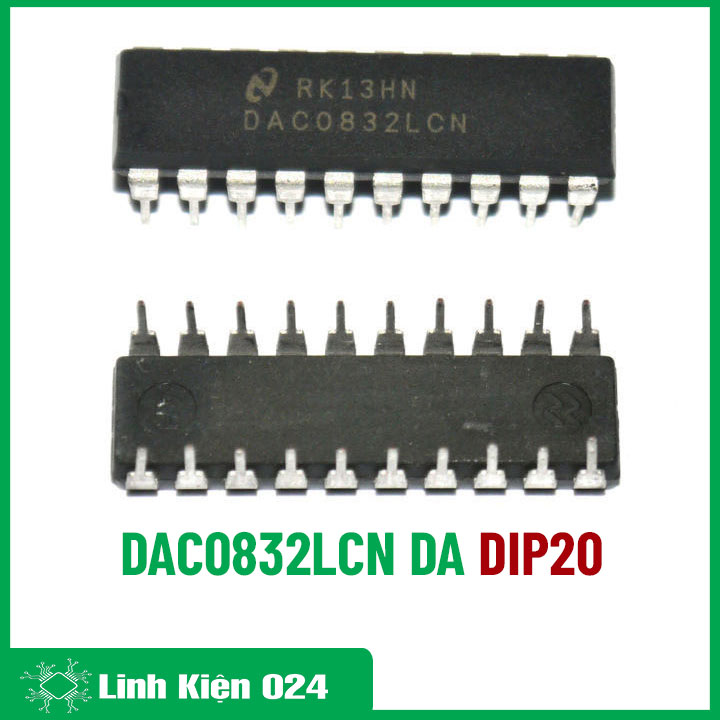

DAC0832LCN D/A Kiểu Chân DIP20
🧠 Cách hoạt động DAC0832:
✔️ Nhận 8 bit dữ liệu song song qua các chân D0–D7.
✔️ Dữ liệu này được chốt (latch) lại khi tín hiệu điều khiển thích hợp (WR1, WR2, CS...).
✔️ IC sử dụng kỹ thuật R-2R ladder để tạo tín hiệu tương tự từ dữ liệu số.
✔️ Có thể cấu hình đầu ra là dòng hoặc áp.

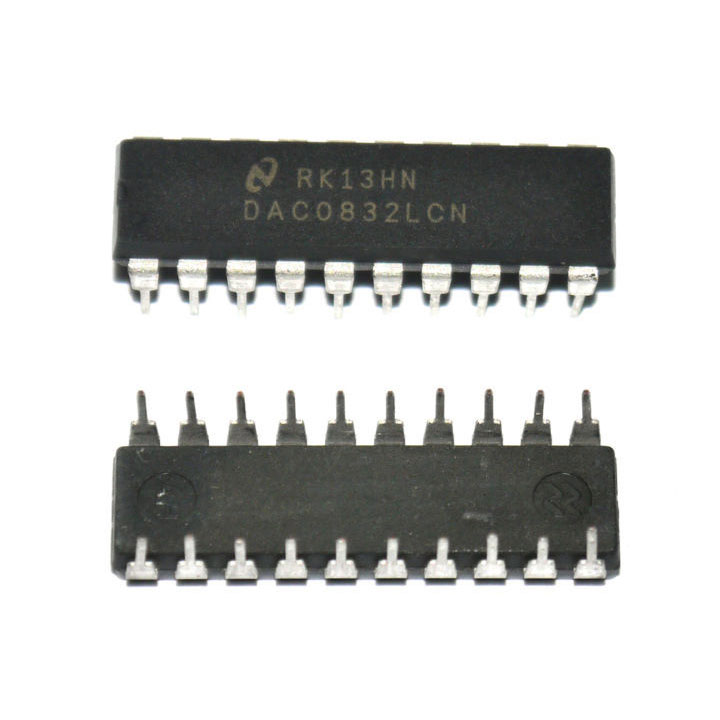

DAC0832LCN D/A Kiểu Chân DIP20
⚙️ Ứng dụng phổ biến:
🎛️ Bộ tạo sóng analog (dạng DAC function generator)
🔈 Điều khiển âm lượng điện tử, âm thanh số
📟 Hiển thị analog từ dữ liệu số (volt kế, đồng hồ đo...)
⚙️ Bộ điều khiển công nghiệp, hệ thống PID
🎮 Điều chỉnh tín hiệu servo, motor analog
DAC0832LCN D/A Kiểu Chân DIP20
