➤Loại diode: Diode chỉnh lưu (Rectifier Diode)

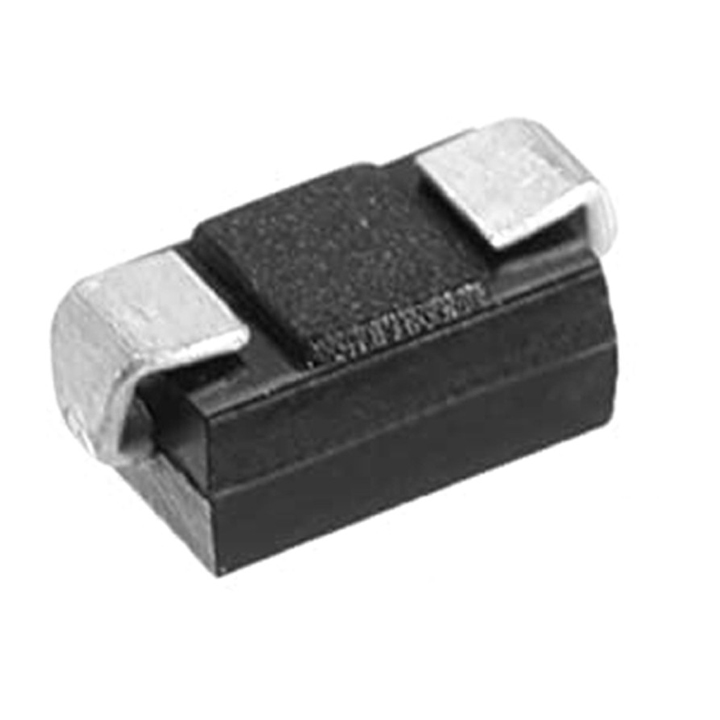

➤Dạng: SMD – Dán bề mặt (Surface Mount Device)

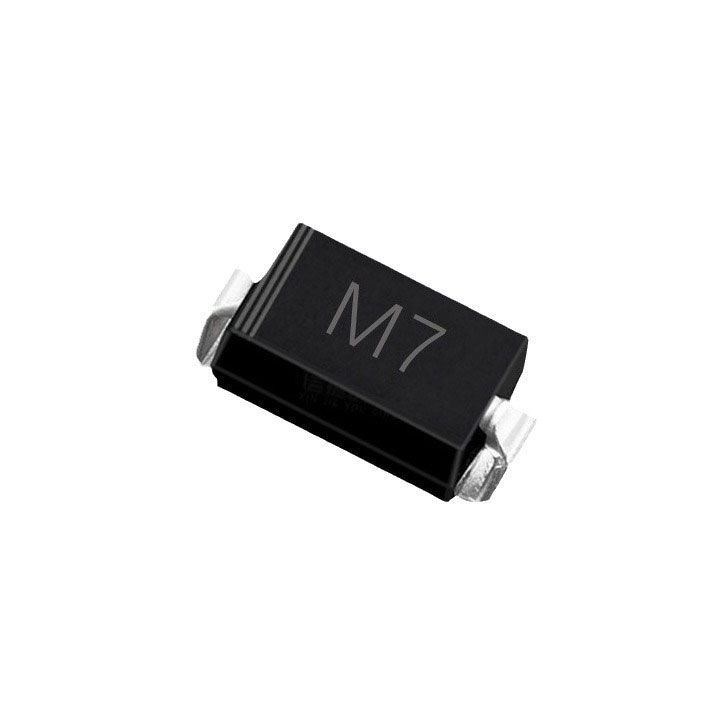

➤Mã tương đương: M7 (tên thường thấy của 1N4007 dạng SMD)
➤Dòng tối đa (If): 1A
➤Điện áp ngược tối đa (Vr): 1000V
➤Dòng ngược rò rỉ: ~5μA – 10μA @ Vr = 1000V
➤Điện áp rơi (Vf): ~1.1V @ 1A
➤Nhiệt độ làm việc: -55°C đến +150°C
➤Tốc độ chuyển mạch: Chậm (thích hợp cho dòng điện tần số thấp)

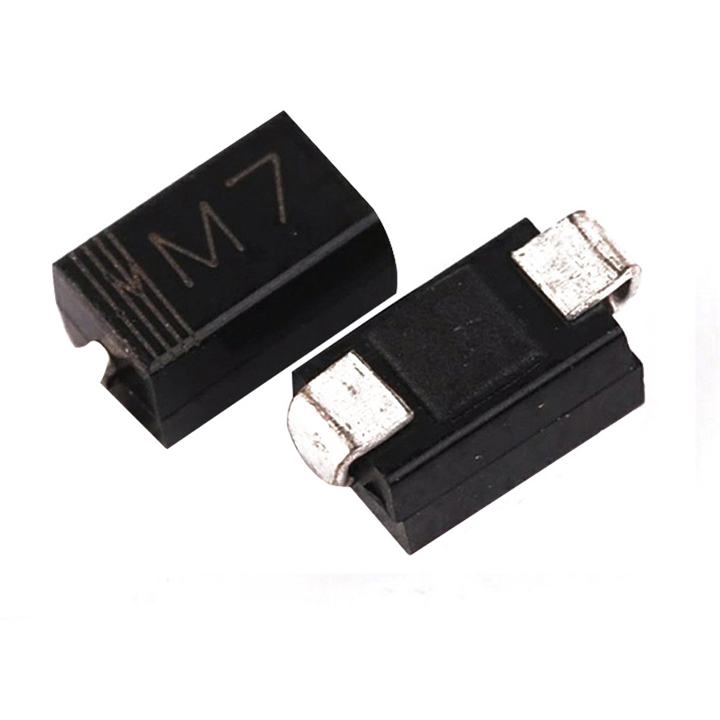

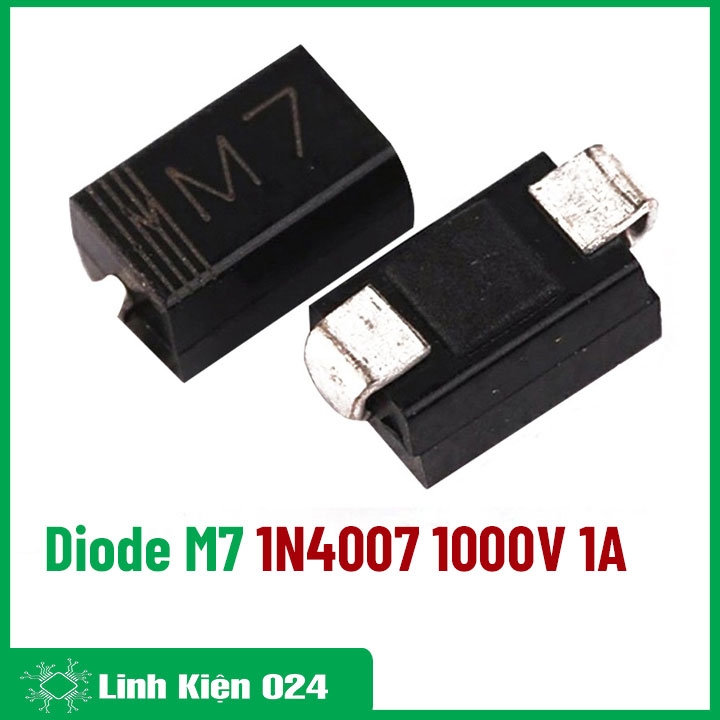

Diode Dán 1N4007 1000V 1A
🔁 Cách sử dụng
➤Lắp đúng chiều cực:

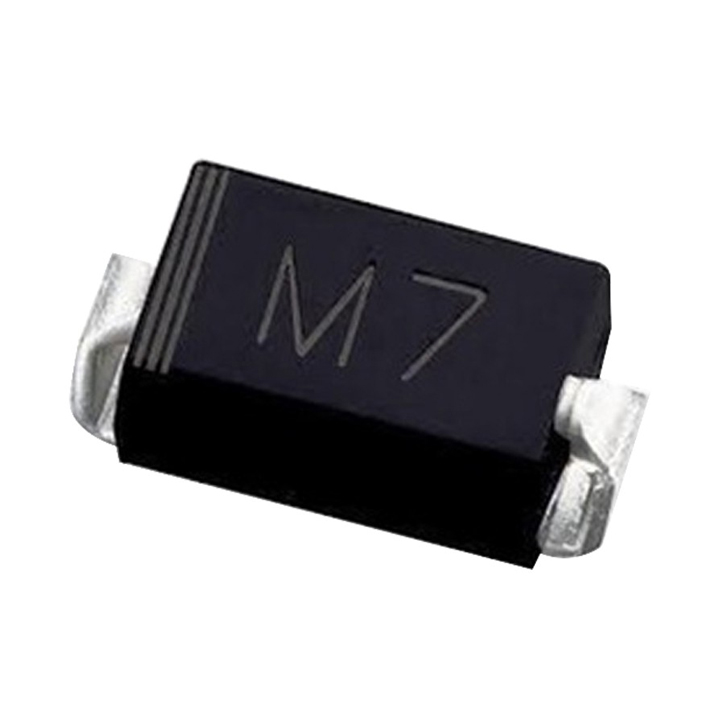

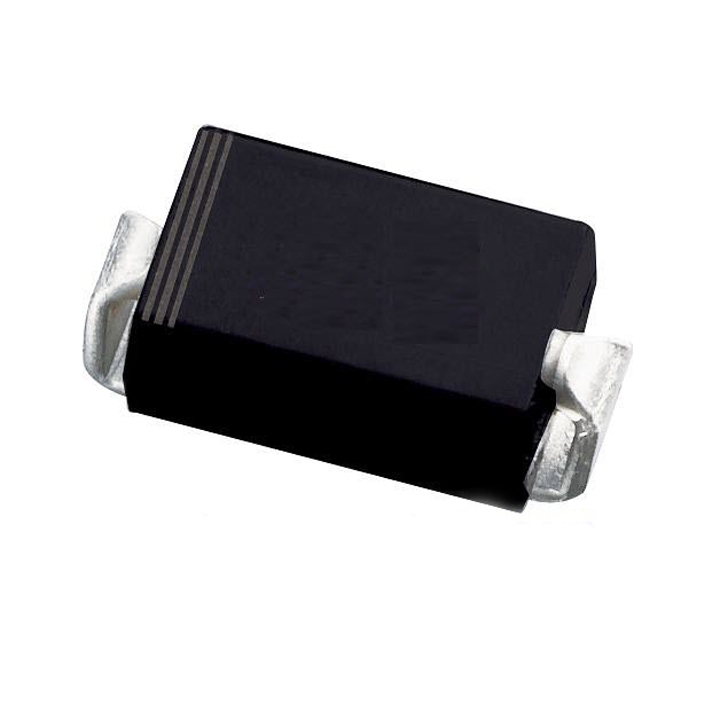

➤Chân có vạch trắng là cực âm (Cathode)
➤Cực còn lại là cực dương (Anode)
→ Dòng chỉ cho đi từ Anode → Cathode
Dùng trong:
➤Mạch nguồn chỉnh lưu cầu (bridge rectifier)
➤Mạch bảo vệ chống ngược cực
➤Lọc nhiễu dòng DC
