IC 74HC07

✔️74HC07 là IC cổng đệm logic 6 kênh (Hex Buffer) thuộc dòng 74HC. IC thường được sử dụng để đệm, khuếch đại khả năng kéo tải và chuyển đổi mức tín hiệu logic trong các mạch số.

Thông Số Kỹ thuật

✔️ Kiểu chân: DIP14 / SOP14

✔️ Dải điện áp: 2VDC ~ 6VDC

✔️ Điện áp đầu vào mức cao đối với các mức điện áp

VCC = 2V => 1.5V

VCC = 4.5V => 3.15V

VCC = 6V => 4.2V

✔️ Điện áp đầu vào mức thấp đối với các mức điện áp

VCC = 2V => 0.5V

VCC = 4.5V => 1.35V

VCC = 6V => 1.8V

✔️ Dải nhiệt độ hoạt động: -55 ~ 125 độ C

Đặc điểm chính:

🔹 Tích hợp 6 cổng đệm độc lập.

🔹 Ngõ ra dạng Open-Drain, có thể kéo tín hiệu xuống mức LOW.

🔹 Ngõ vào tương thích với tín hiệu logic CMOS.

🔹 Có thể dùng để điều khiển các tải cần dòng lớn hơn khả năng của vi điều khiển, khi thiết kế đúng với giới hạn của IC.

🔹 Dạng phổ biến: DIP-14 và SMD.

🔹 Thường sử dụng nguồn 5V trong các mạch logic, tùy phiên bản cụ thể.

Ứng dụng:

🔹 Đệm và cách ly tín hiệu logic.

🔹 Điều khiển LED, relay hoặc các tải logic thông qua tầng đệm phù hợp.

🔹 Chuyển đổi/giao tiếp tín hiệu giữa các mạch số.

🔹 Tăng khả năng kéo tải của tín hiệu điều khiển.

Hình Ảnh IC 74HC07

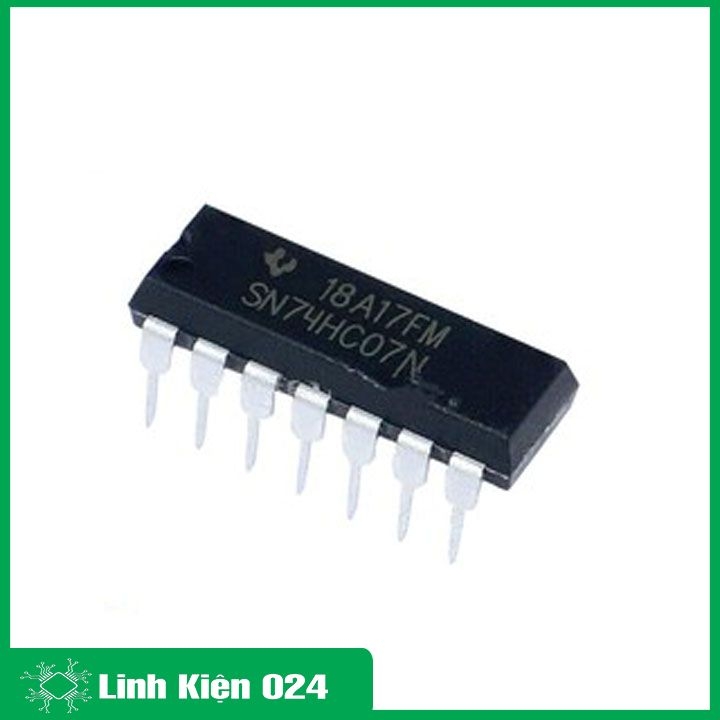

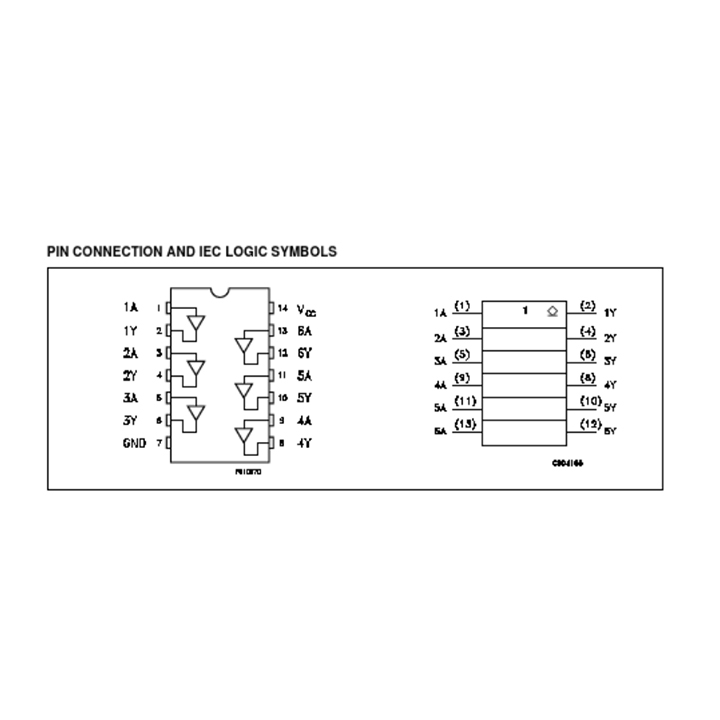

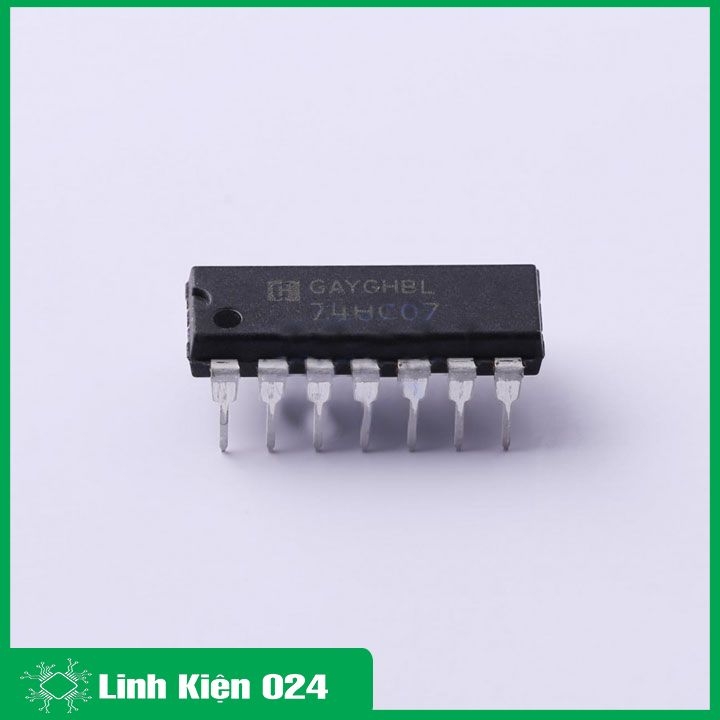

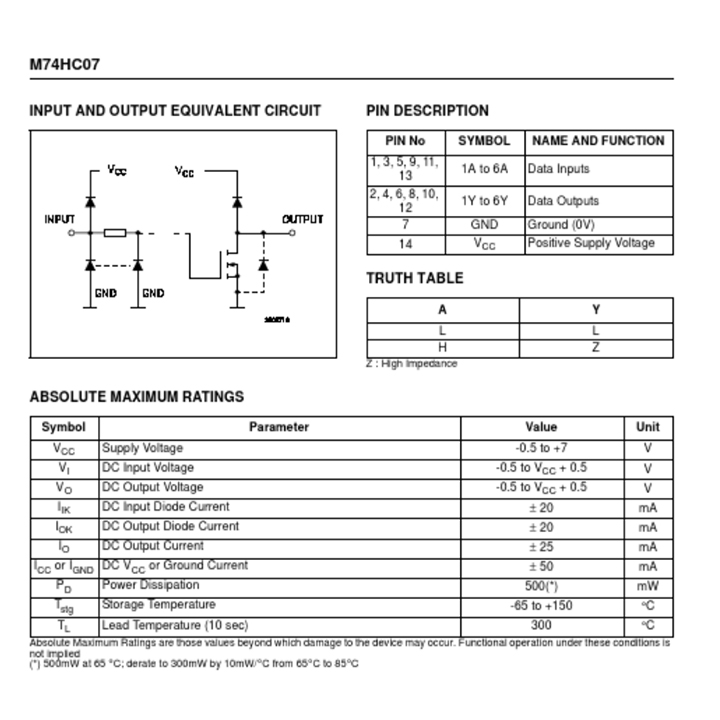

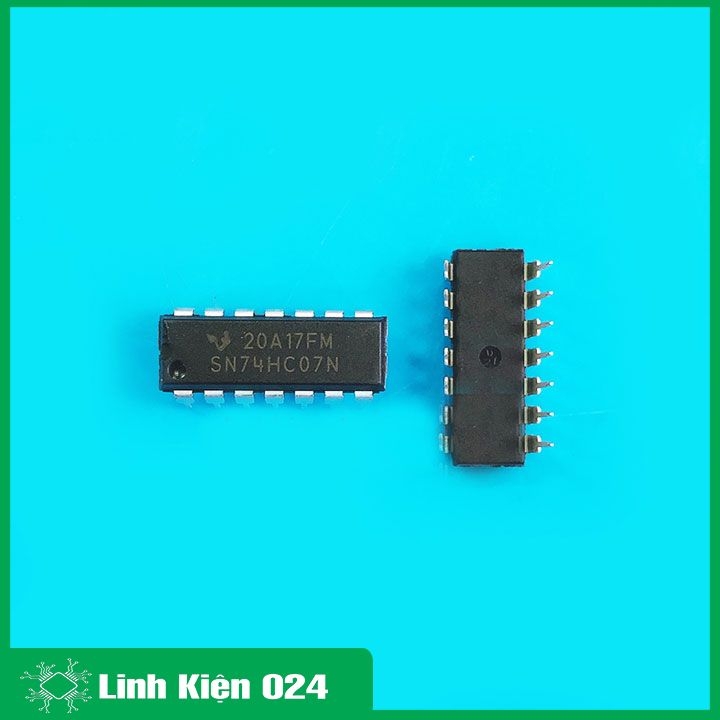

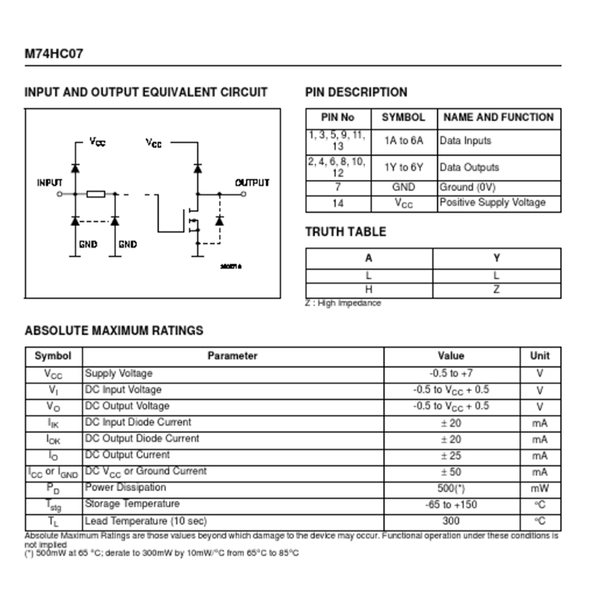

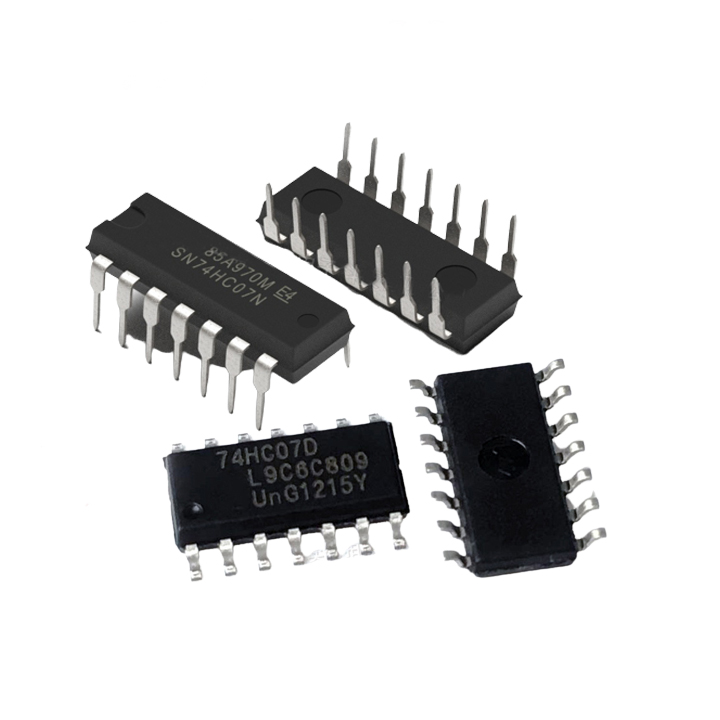

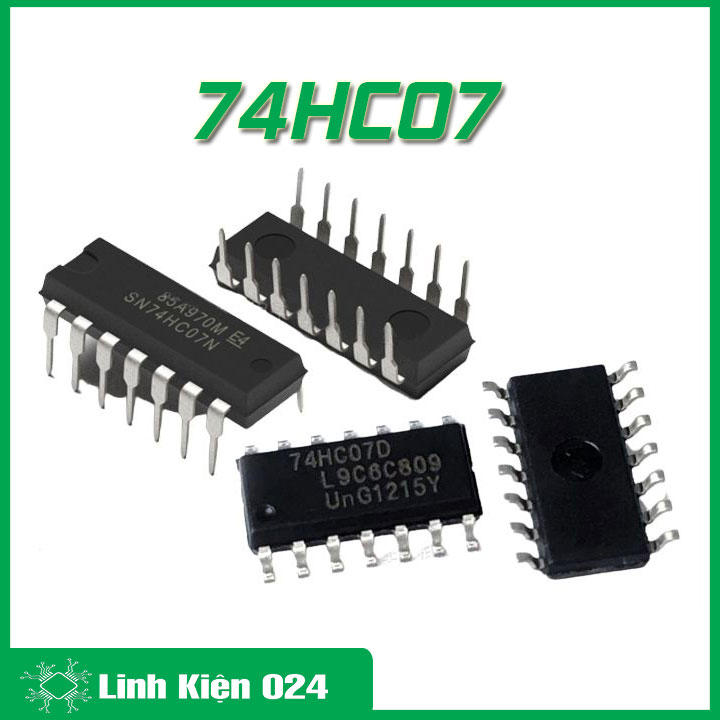

IC 74HC07

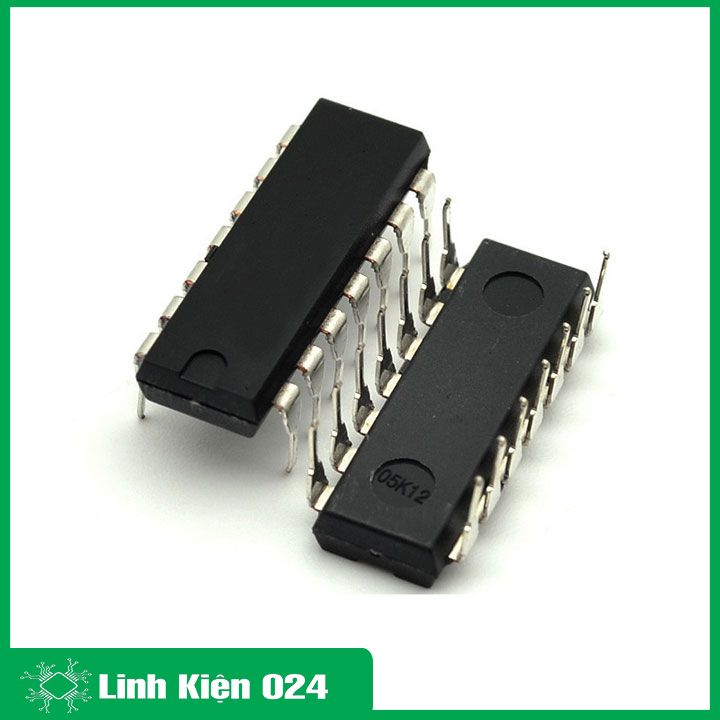

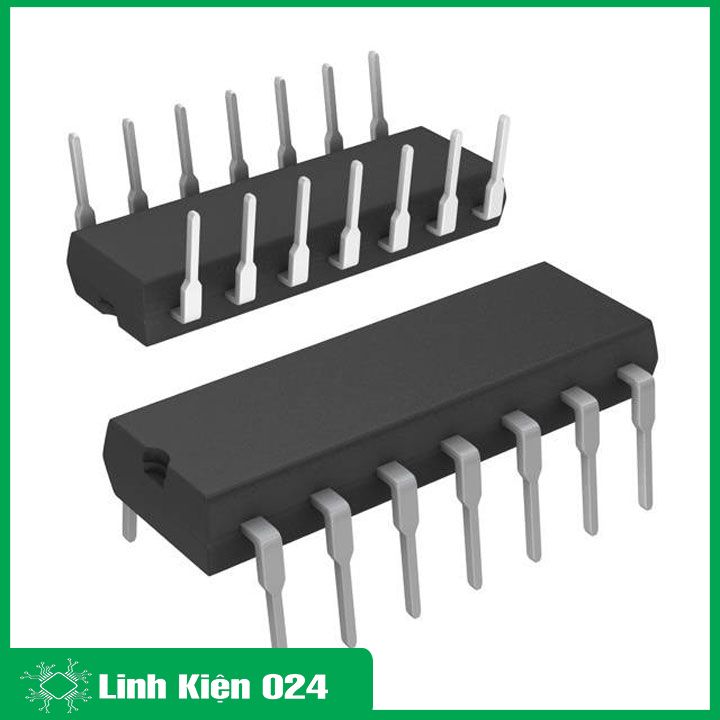

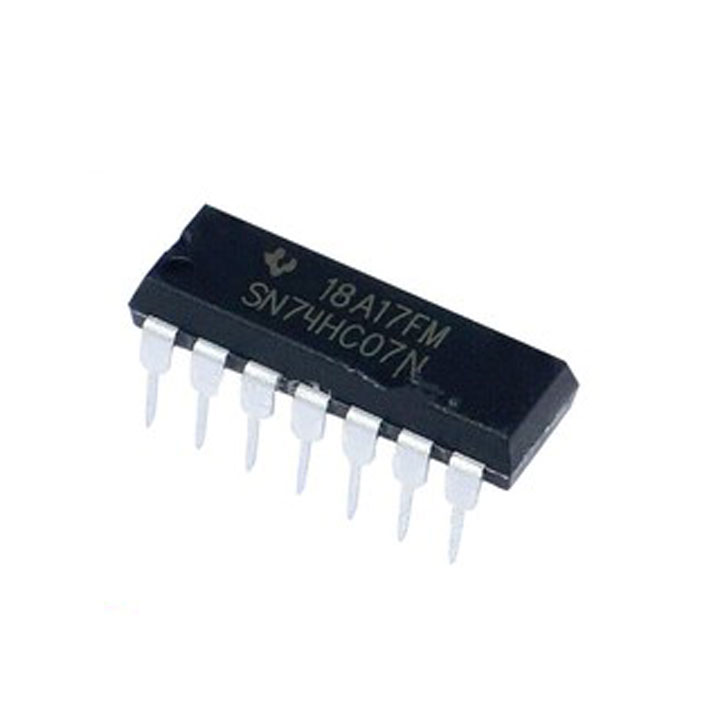

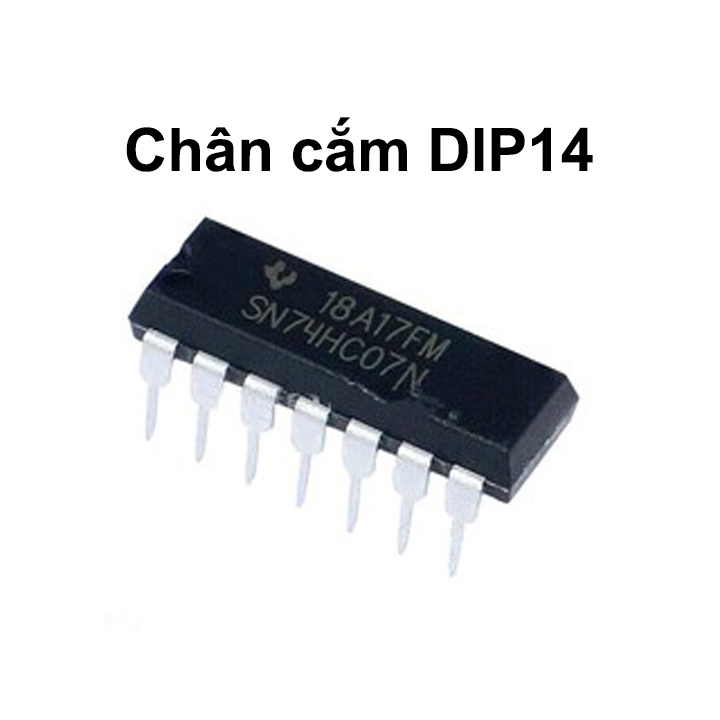

IC 74HC07 Chân Cắm

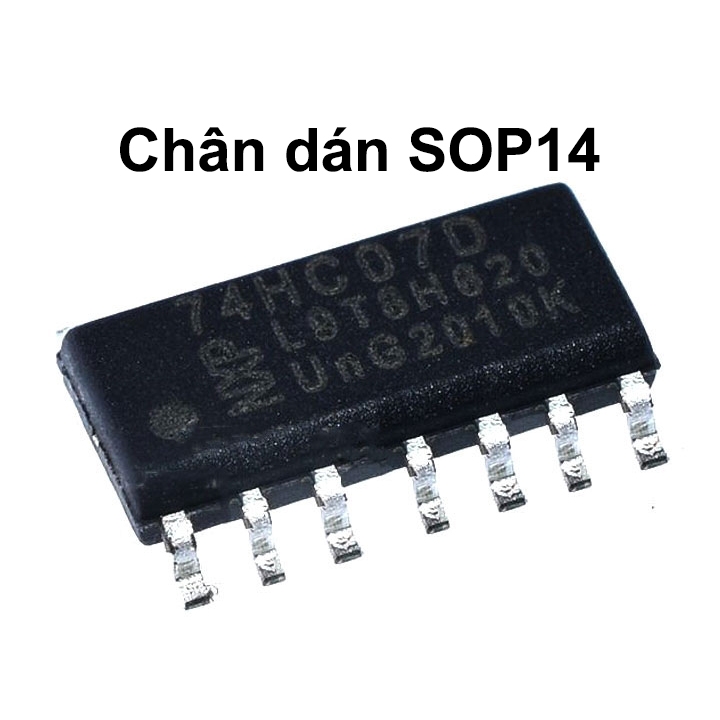

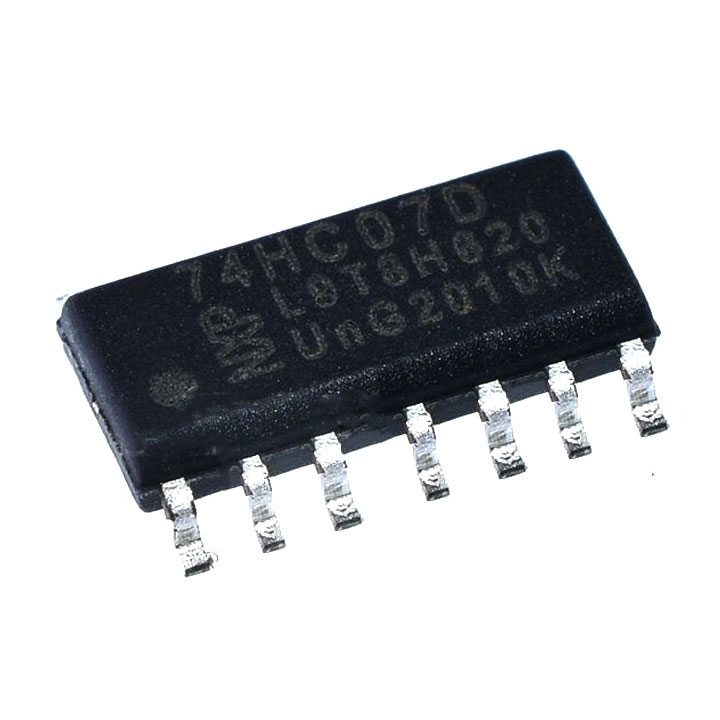

IC 74HC07 Chân Dán
