IC CD4011

IC Đếm CD4011

CD4011 là IC 4 cổng NAND 2 ngõ vào thuộc dòng CMOS 4000, được sử dụng phổ biến trong các mạch logic số và mạch tạo tín hiệu.

Thông Số Kỹ Thuật

✔️ Điện áp làm việc: 3 -15V

✔️ Nhiệt độ làm việc: -55 ~ 125

✔️ Công suất kênh kép: 700W

✔️  Công suất đơn kênh: 500mW

✔️ Dải nhiệt độ: -55C to 125C

✔️ Mức áp logic mức cao/thấp: 10V/0V

✔️ Chu kỳ cắt xung: 500ns

Đặc điểm chính:

🔹 Tích hợp 4 cổng NAND độc lập.

🔹 Mỗi cổng có 2 ngõ vào và 1 ngõ ra.

🔹 Hoạt động với dải điện áp nguồn rộng, tùy phiên bản IC.

🔹 Có thể kết hợp các cổng NAND để tạo thành nhiều loại cổng logic khác như AND, OR, NOT.

🔹 Dạng phổ biến: DIP-14 và SMD.

Ứng dụng:

🔹Mạch logic số.

🔹Mạch điều khiển và xử lý tín hiệu.

🔹Mạch tạo xung, dao động.

🔹Mạch chốt và tạo trạng thái logic.

🔹Các mạch điện tử DIY và mạch thực hành kỹ thuật số.

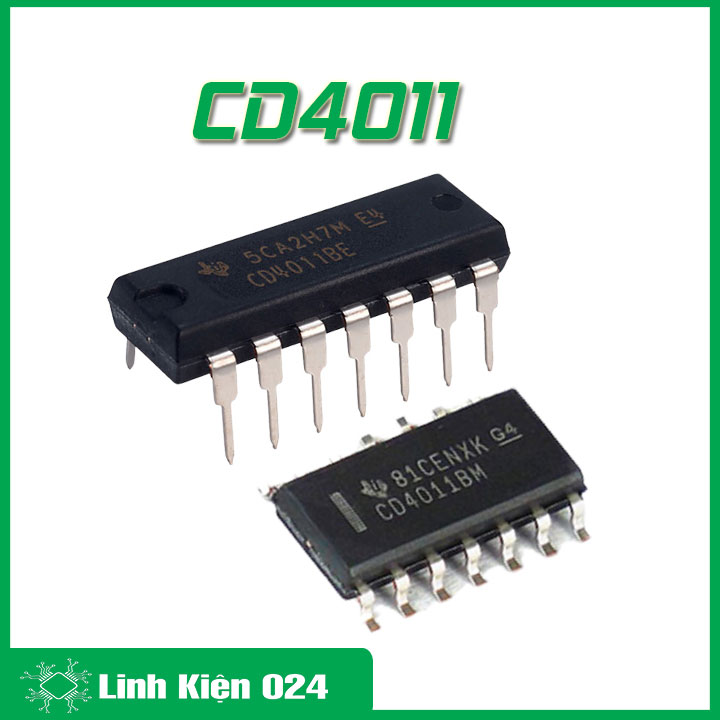

Hình Ảnh IC CD4011

IC CD4011

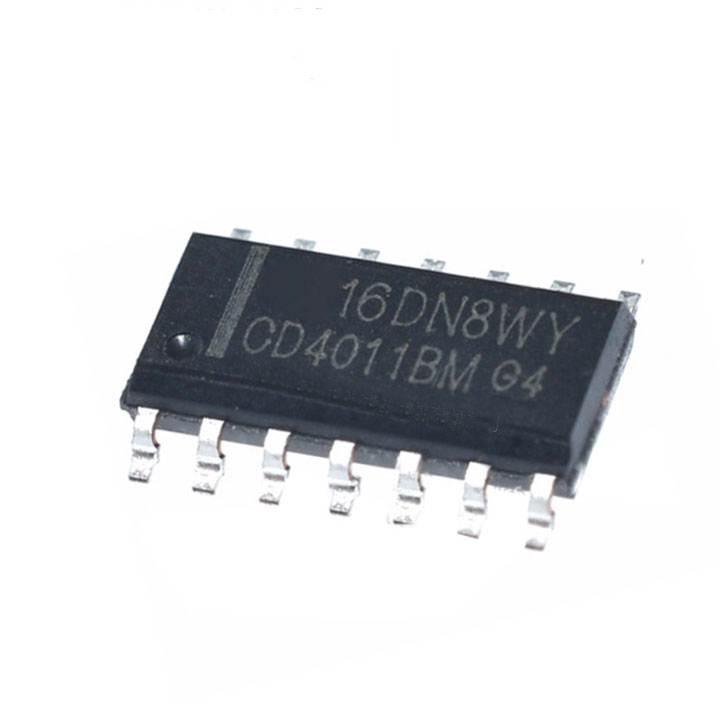

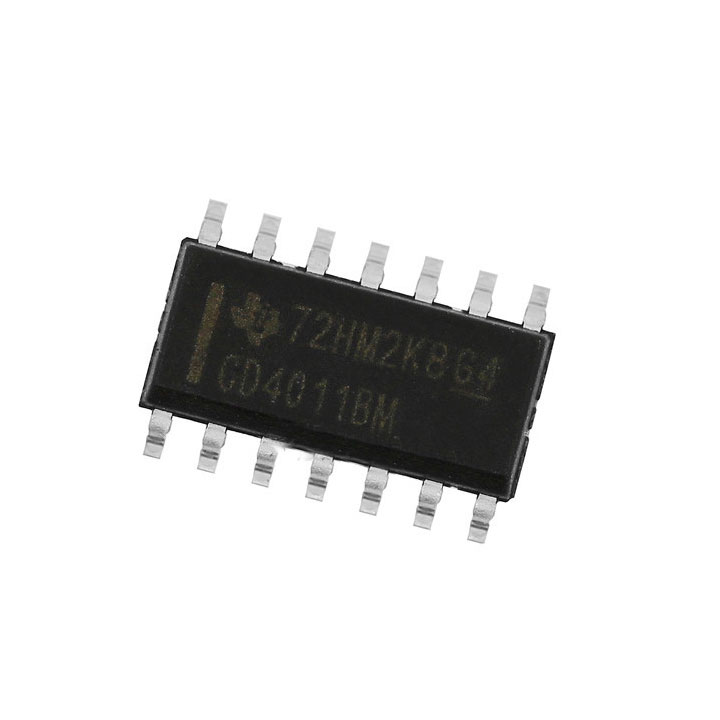

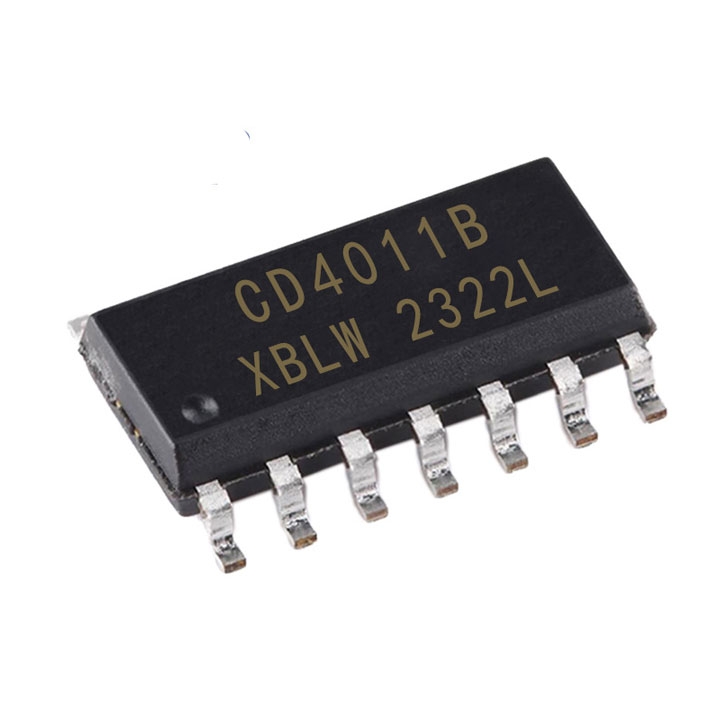

IC CD4011 Chân Dán

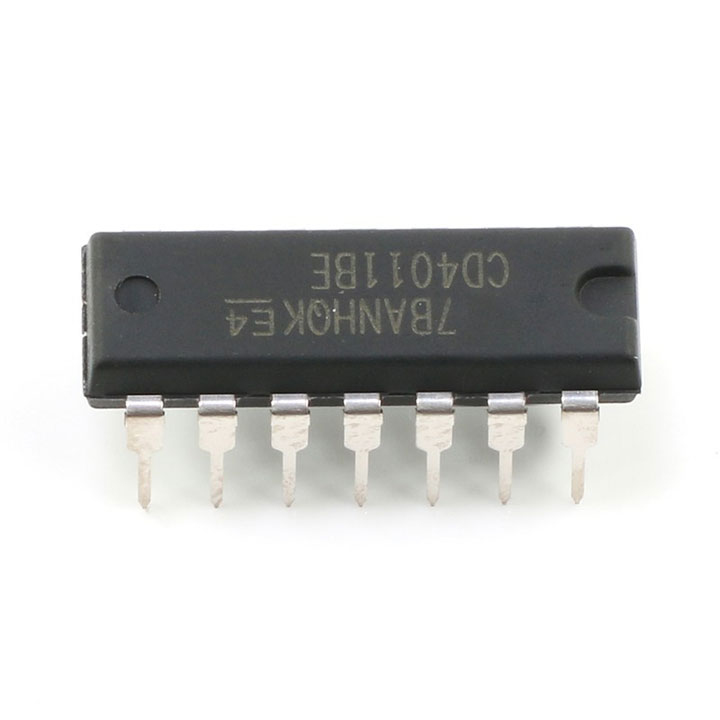

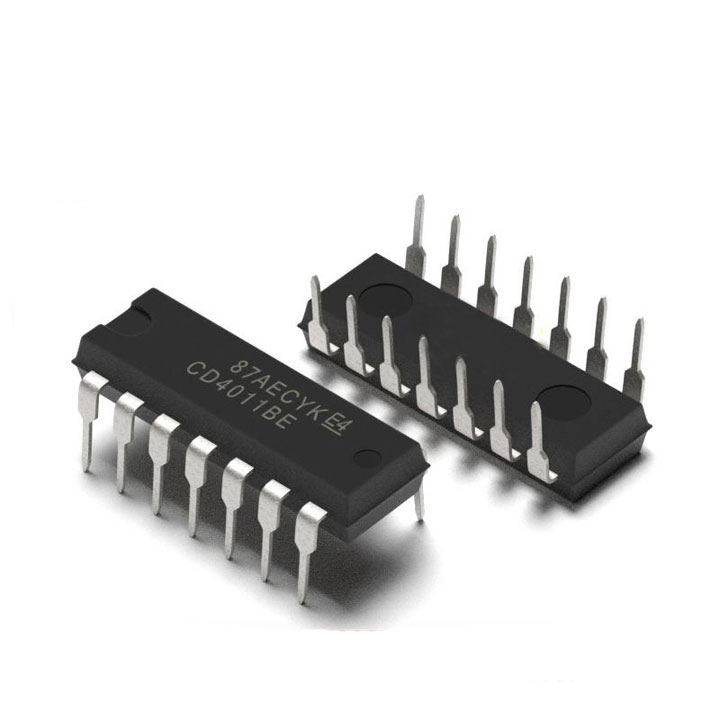

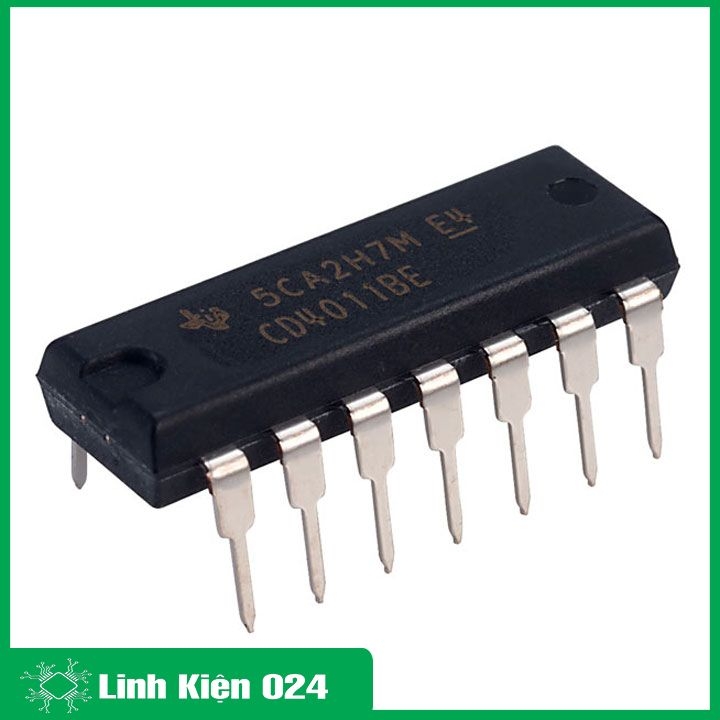

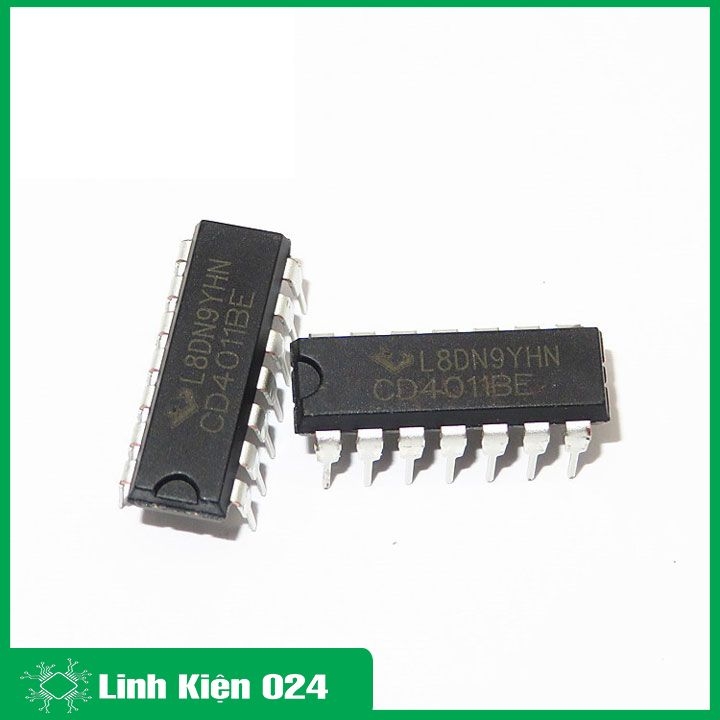

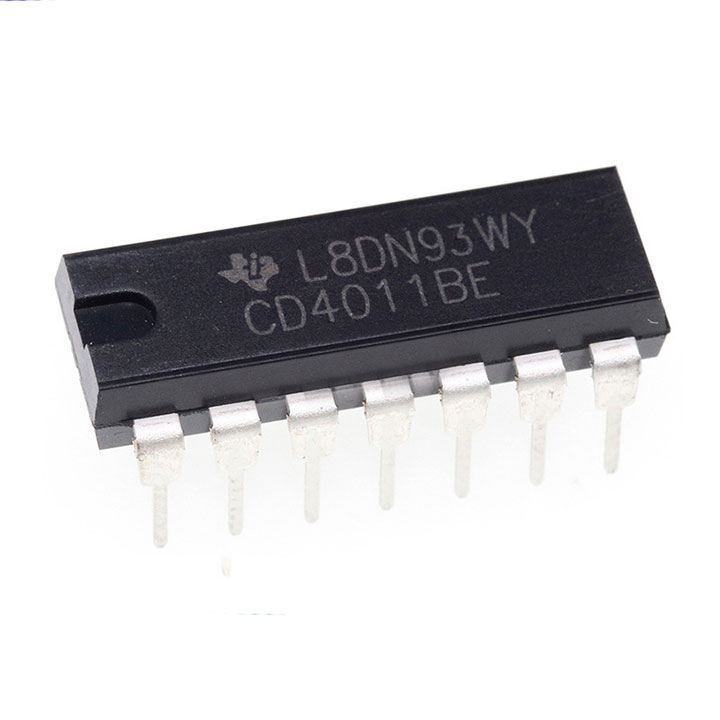

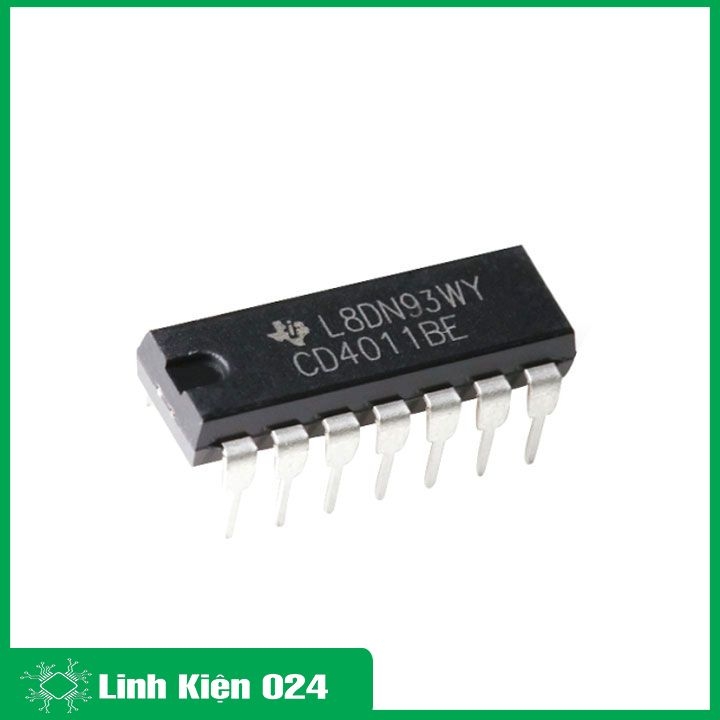

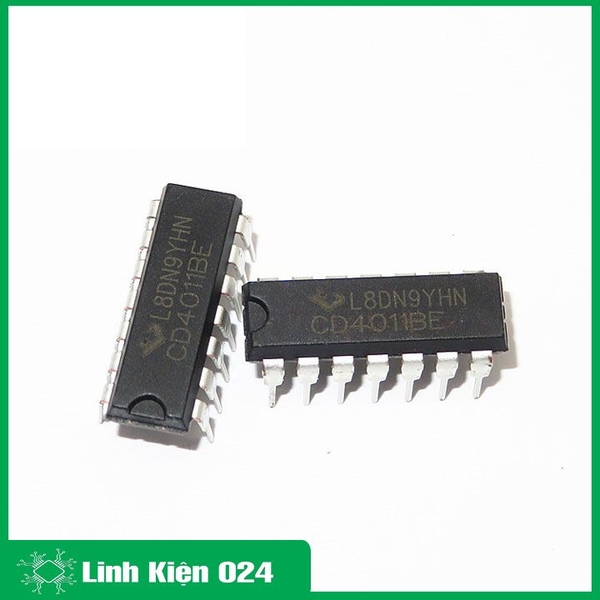

IC CD4011 Chân Cắm
