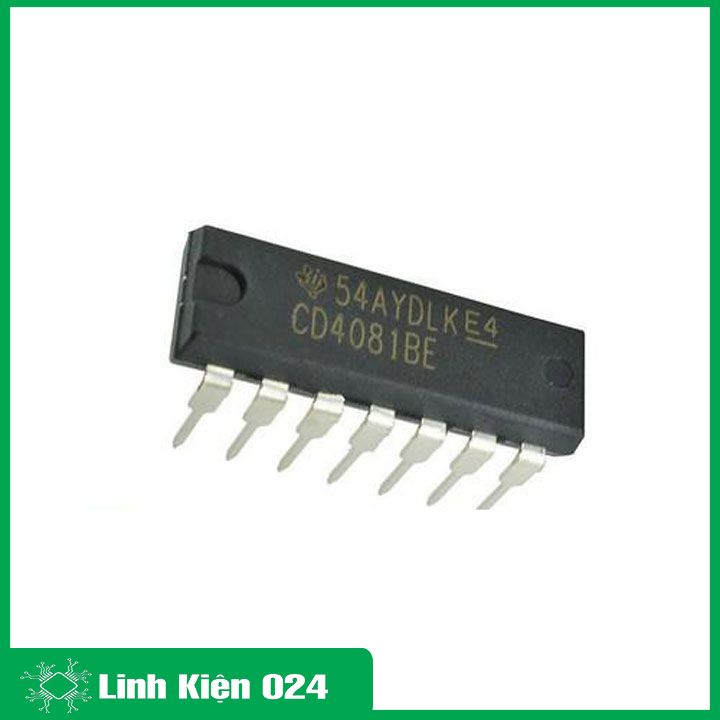

IC CD4081

IC CD4081

CD4081 là IC 4 cổng AND, mỗi cổng có 2 ngõ vào, thuộc dòng logic CMOS 4000. IC được dùng để thực hiện phép logic AND trong các mạch điện tử số.

Thông Số Kỹ Thuật

✔️ Dải điện áp: 3V ~18V

✔️ Dòng điện đầu vào mức cao: 1.5mA

✔️ Thười gian trễ: 12 ns

✔️ Nhiệt độ tối đa: +125C

✔️ Số đường ra: 1

✔️ Số kênh: 2

✔️ Số đường vào: 2

✔️ Kiểu logic: 2-Input AND

Đặc điểm chính:

🔹 Tích hợp 4 cổng AND độc lập.

🔹 Mỗi cổng gồm 2 ngõ vào và 1 ngõ ra.

🔹 Ngõ ra HIGH khi cả hai ngõ vào đều HIGH.

🔹 Có thể kết hợp nhiều cổng để tạo các mạch logic phức tạp hơn.

🔹 Hoạt động với dải điện áp nguồn rộng theo phiên bản.

🔹 Dạng phổ biến: DIP-14 và SMD.

Ứng dụng:

🔹 Mạch logic AND.

🔹 Mạch điều kiện và liên động.

🔹 Xử lý tín hiệu số.

🔹 Mạch điều khiển LED, relay.

🔹 Mạch tạo xung và xử lý tín hiệu logic.

🔹 Các dự án Arduino, vi điều khiển và mạch điện tử DIY.

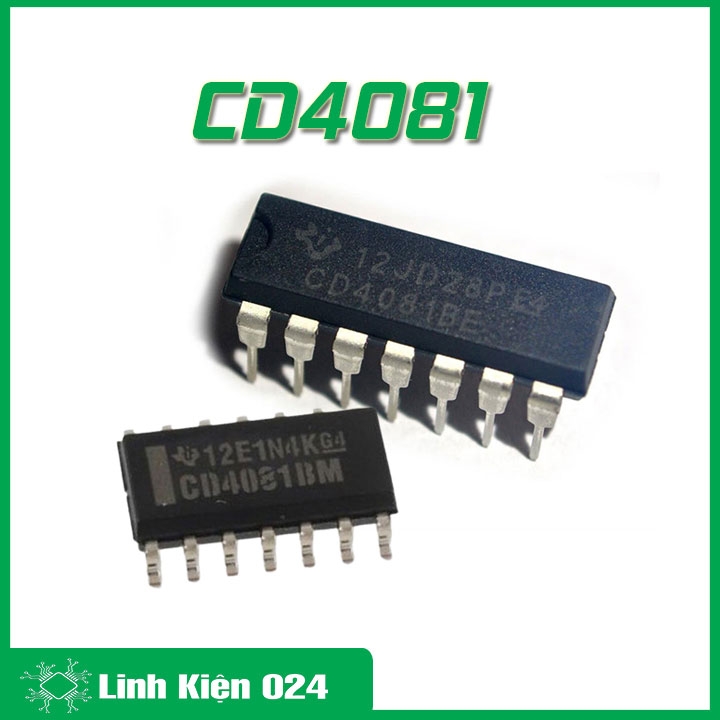

Hình Ảnh IC CD4081

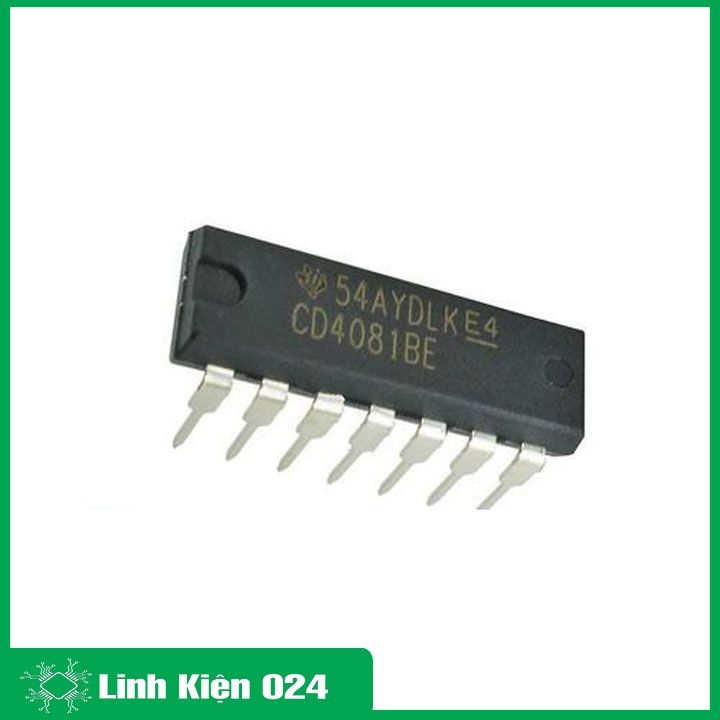

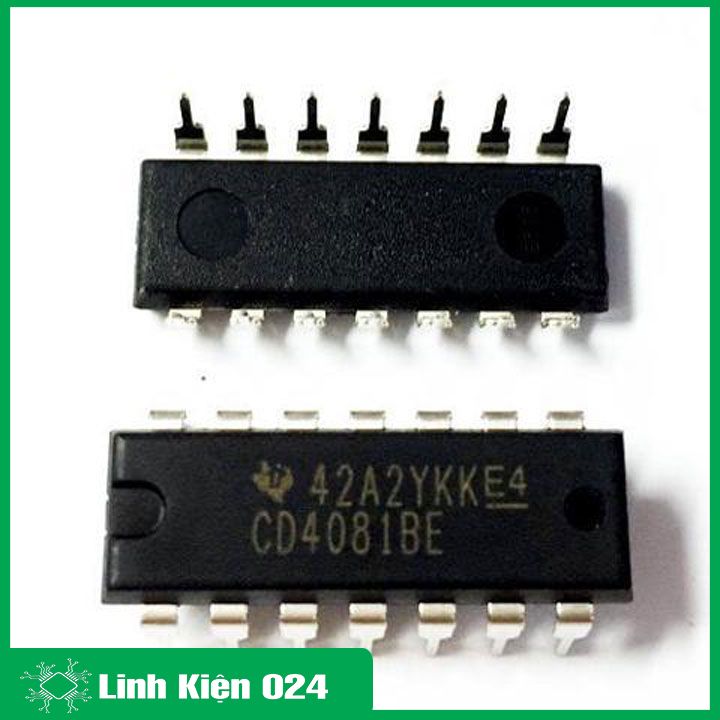

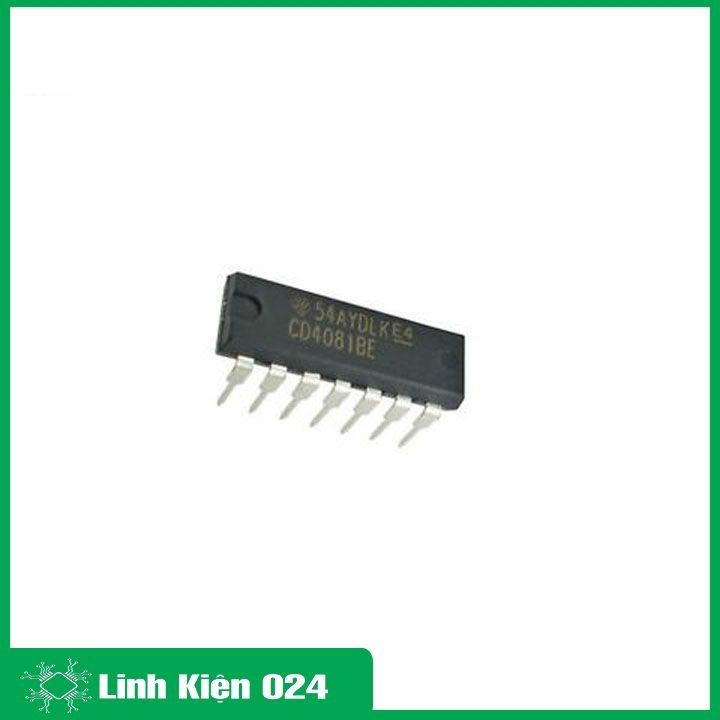

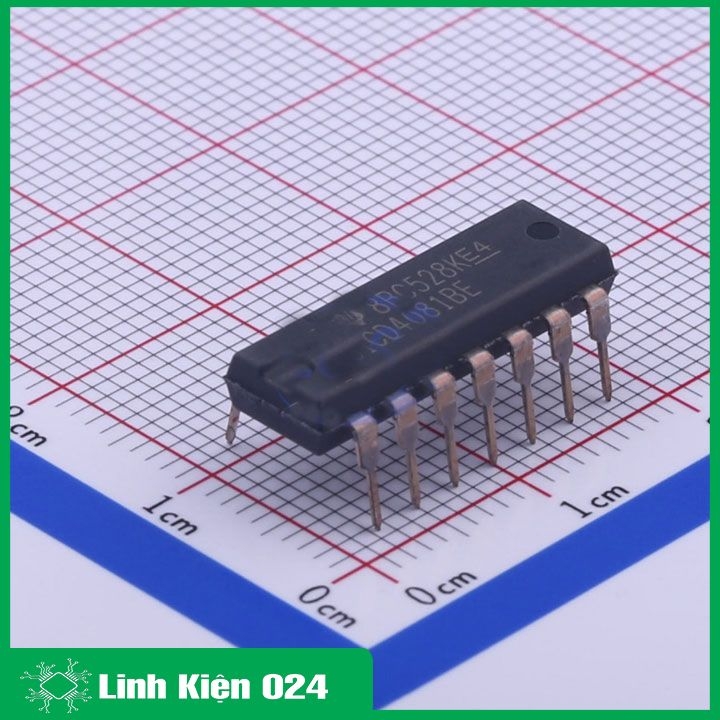

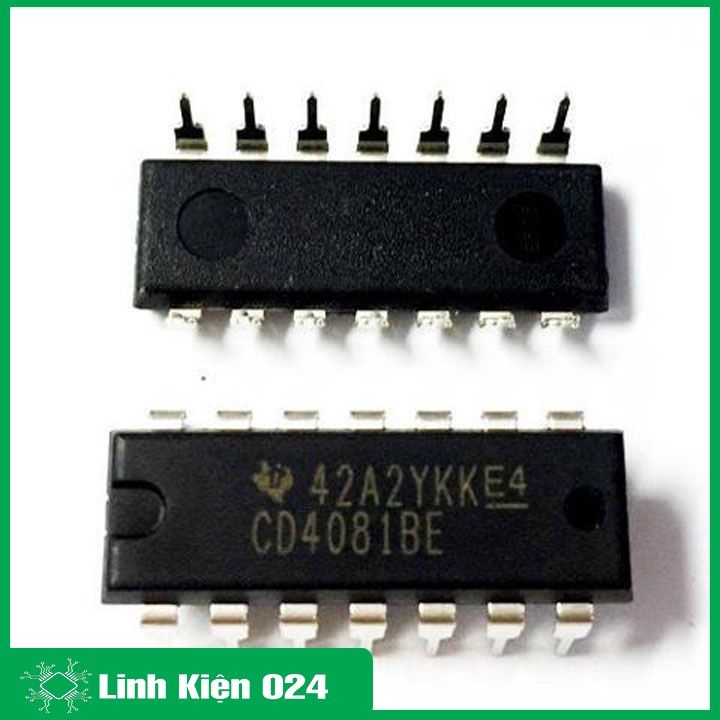

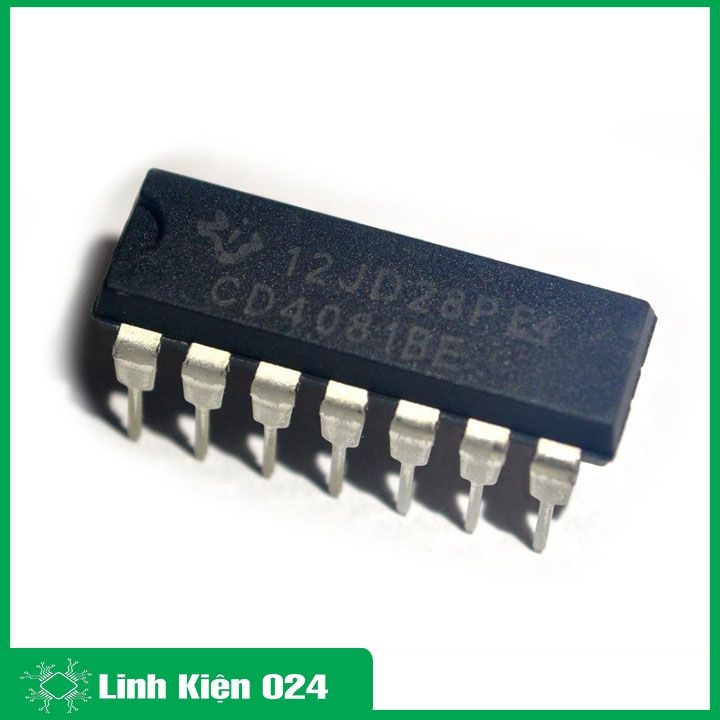

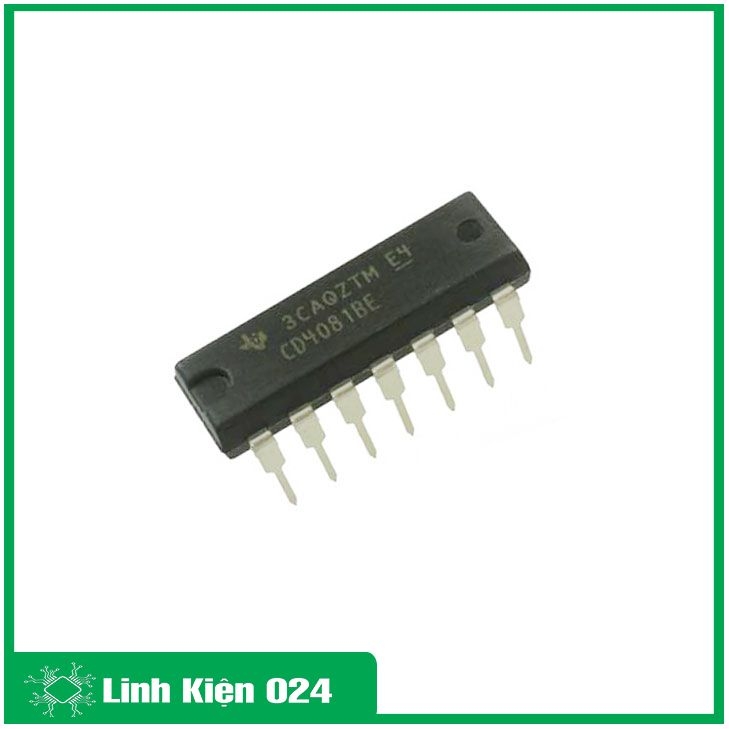

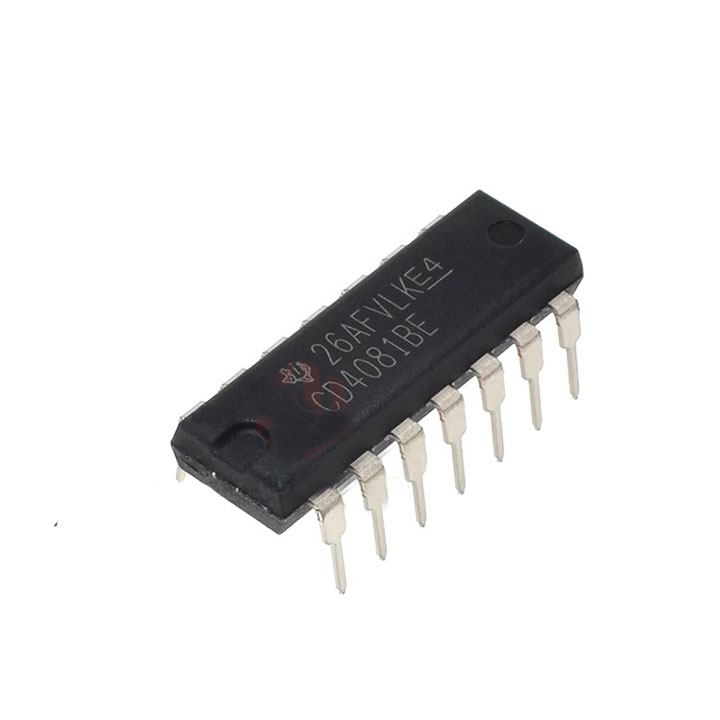

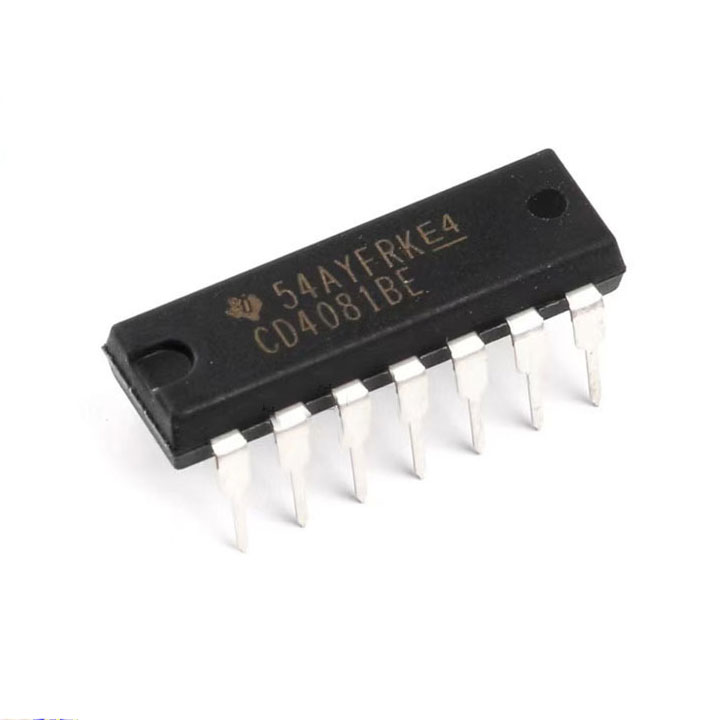

IC CD4081 Chân Cắm

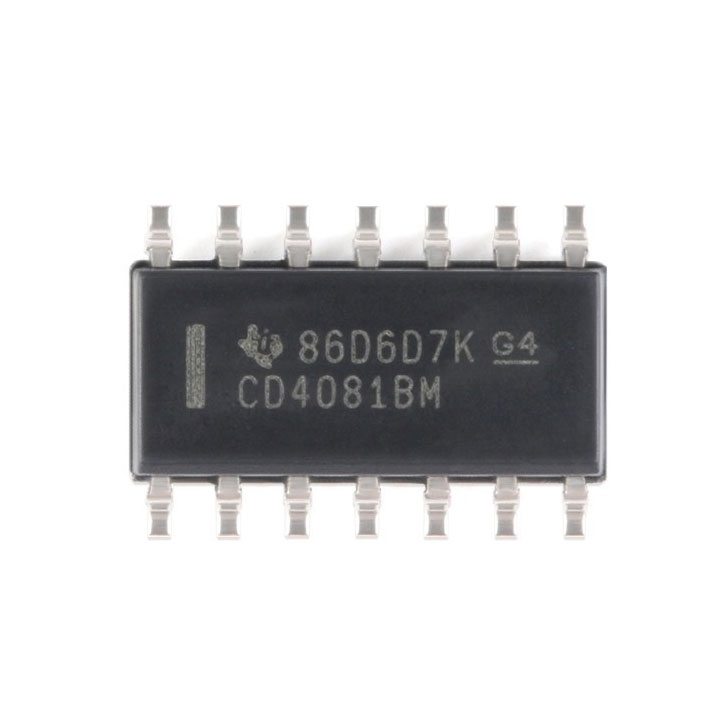

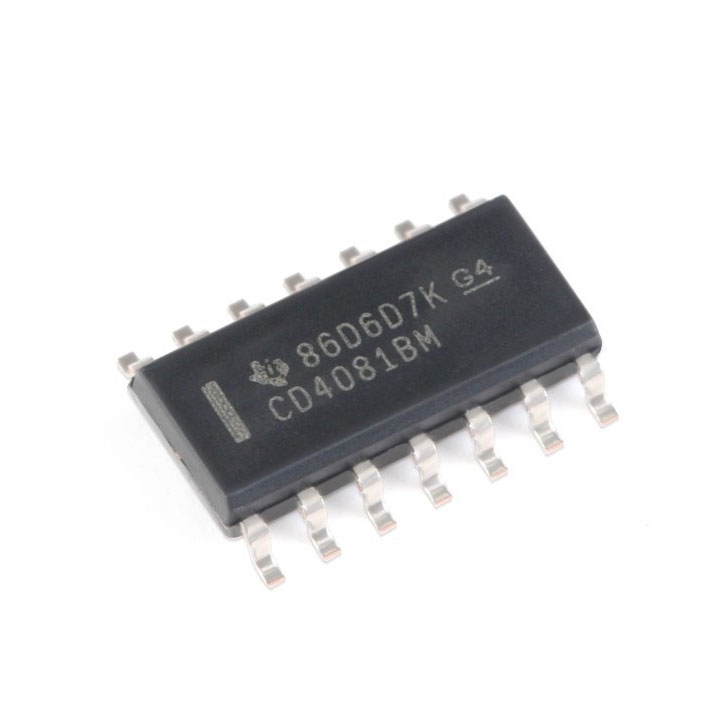

IC CD4081 Chân Dán

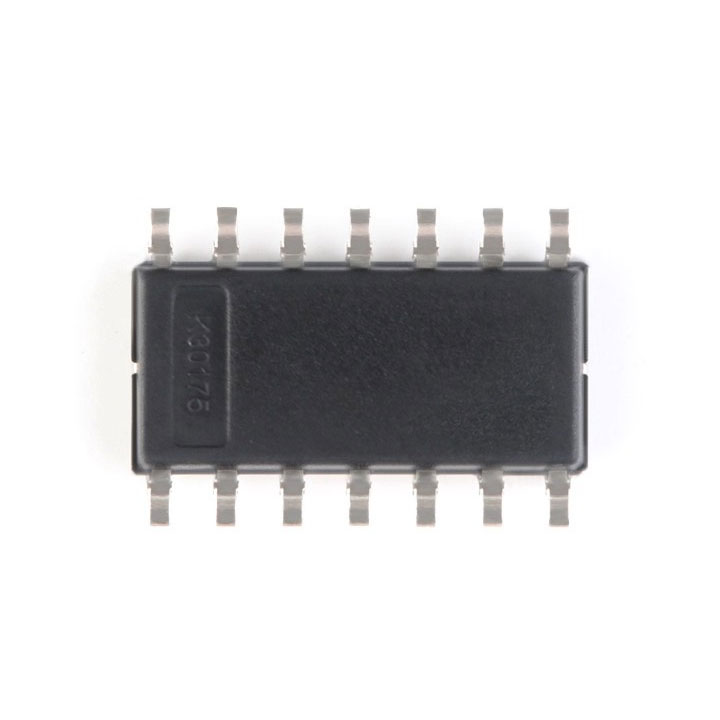

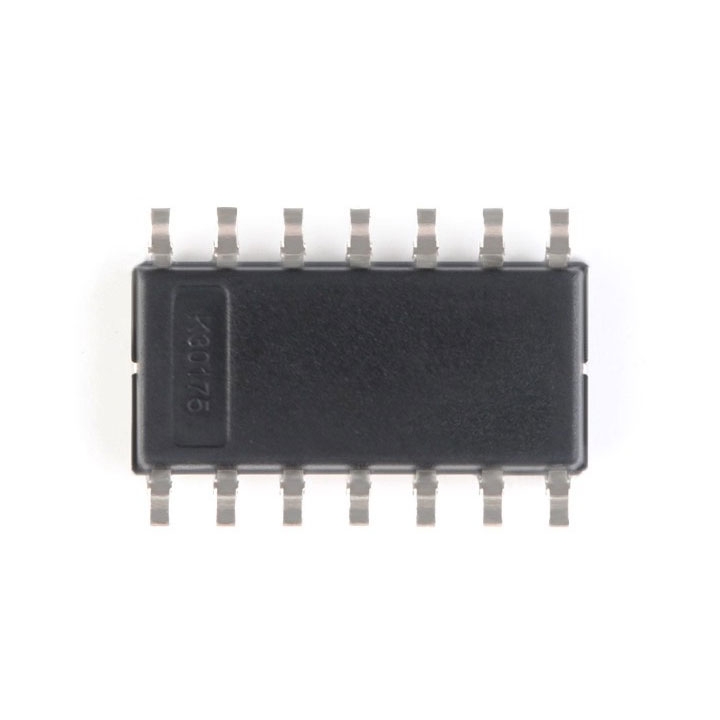

Mặt Sau IC CD4081 Chân Dán
