LM393 DIP8/SOP8

✔️ IC LM393 là một bộ so sánh điện áp (Voltage Comparator ) gồm hai bộ so sánh độc lập (dual comparator) tích hợp trong một vỏ DIP-8 hoặc SOP-8. Nó được sử dụng rộng rãi trong các mạch so sánh tín hiệu analog, phát hiện mức điện áp, cảnh báo, mạch cảm biến, v.v.

Thông Số Kỹ Thuật

✔️ Nguồn điện cung cấp: 2V-36VDC.

✔️ Nguồn nuôi kép ±1V - ± 18VDC.

✔️ Dòng cực: 0.4mA.

✔️ Dòng lối vào thấp: 25nA.

✔️ Dòng offset lối vào: ±5nA /  Đ

✔️ Điệp áp off set cực đại: ±3mA

✔️ Điện áp lối ra tương thích với các mức log ic DTL, ECL, TTL, MOS và CMOS.

✔️ Điện áp bão hòa lối ra thấp: 250mV, 4mA

🧠 Nguyên lý hoạt động của comparator (bộ so sánh):

✔️ LM393 nhận 2 tín hiệu đầu vào:

• V+ (non-inverting input)

• V− (inverting input)

✔️ Nguyên lý:

• Nếu V+ > V− ⇒ đầu ra = mức thấp (LOW) (do đặc tính open collector)

• Nếu V+ < V− ⇒ đầu ra = không dẫn (treo cao – cần điện trở kéo lên)

✔️ Do đầu ra là open collector, bạn cần điện trở kéo lên (pull-up) để tạo mức logic HIGH.

📦 Ứng dụng thực tế:

✔️ Cảm biến ánh sáng (quang trở LDR): So sánh điện áp LDR với mức chuẩn để phát hiện sáng/tối

✔️ Cảm biến dò line (robot line following): LM393 thường dùng trong mạch cảm biến hồng ngoại

✔️ So sánh mức pin: Cảnh báo khi pin xuống dưới ngưỡng

✔️ Phát hiện mức nước, mức điện áp

✔️ Tạo tín hiệu logic từ tín hiệu analog

​​​​​​​✅ Ưu điểm:

✔️ Làm việc được với nguồn đơn (VDĐ = 5V, GND = 0V)

✔️ Giá rẻ, dễ tìm, dễ dùng

✔️ Dòng tiêu thụ cực thấp

✔️ Phổ biến trong nhiều module Arduino (ví dụ: module cảm biến dò line, cảm biến lửa, cảm biến ánh sáng...)

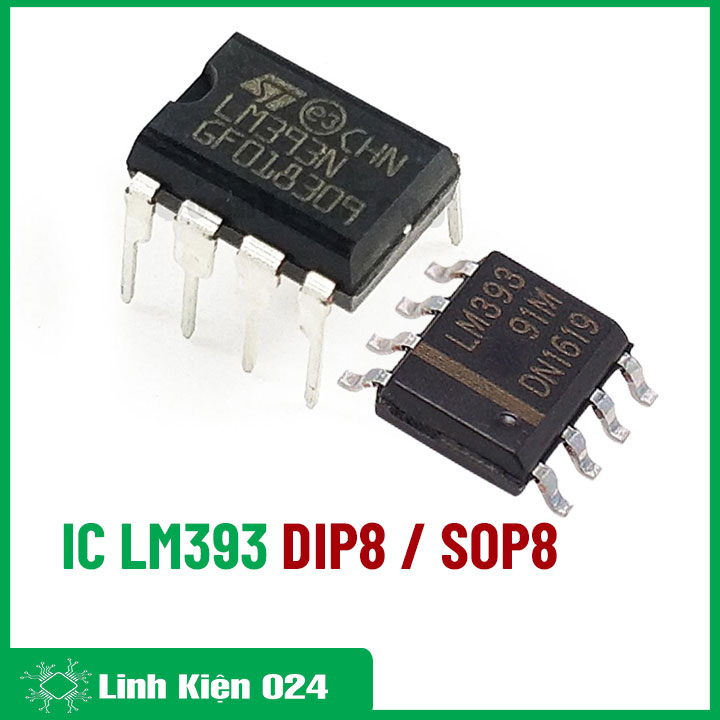

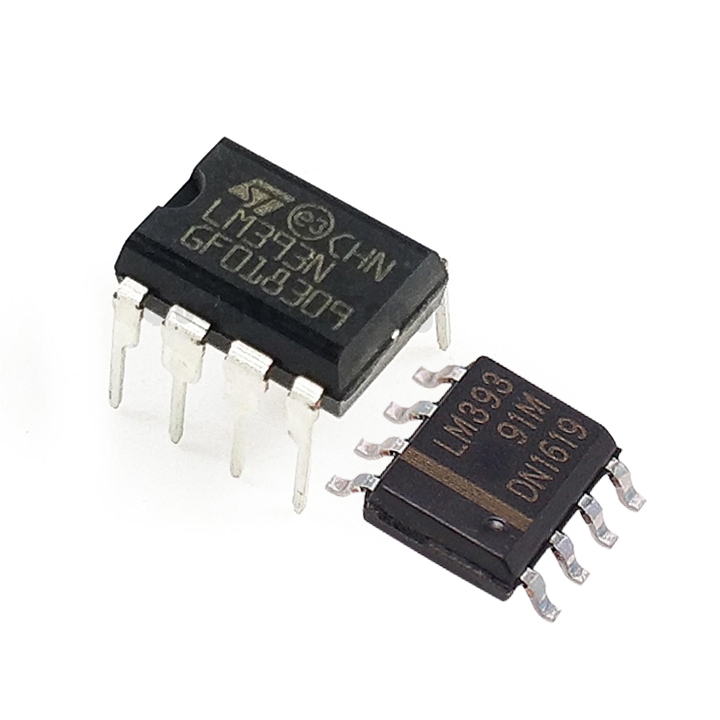

IC LM393 DIP8 /SOP8

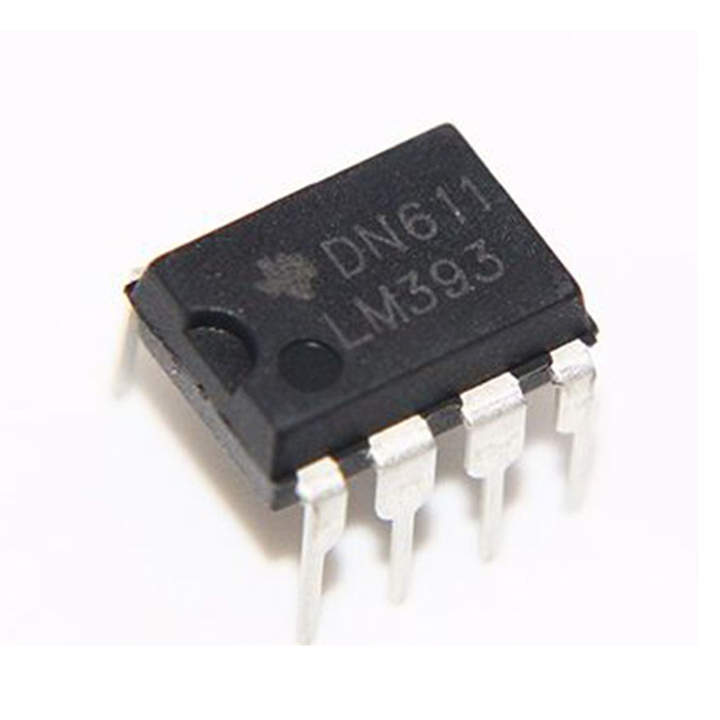

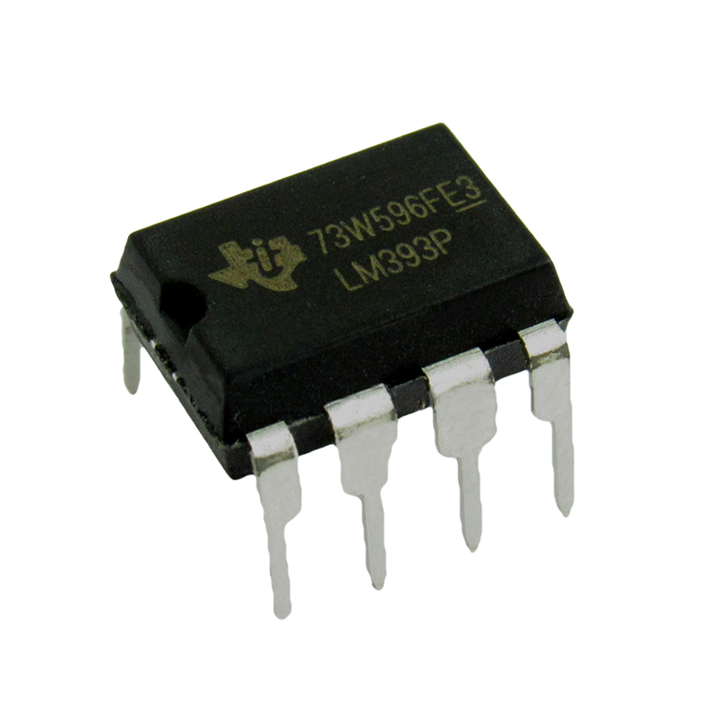

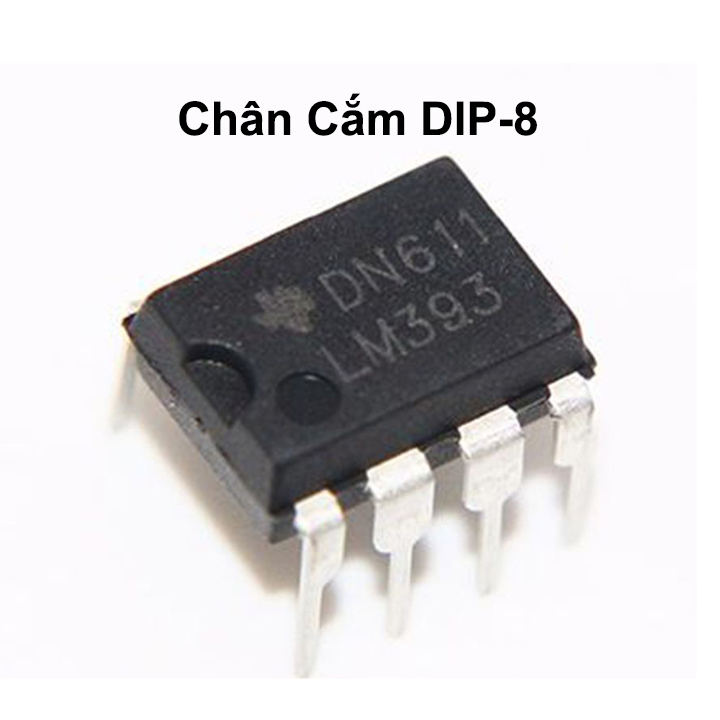

IC LM393 DIP8

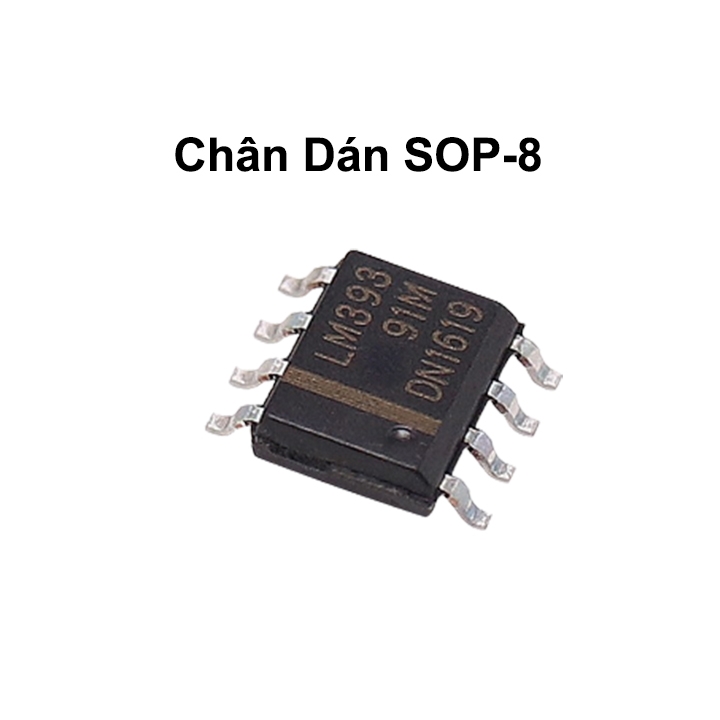

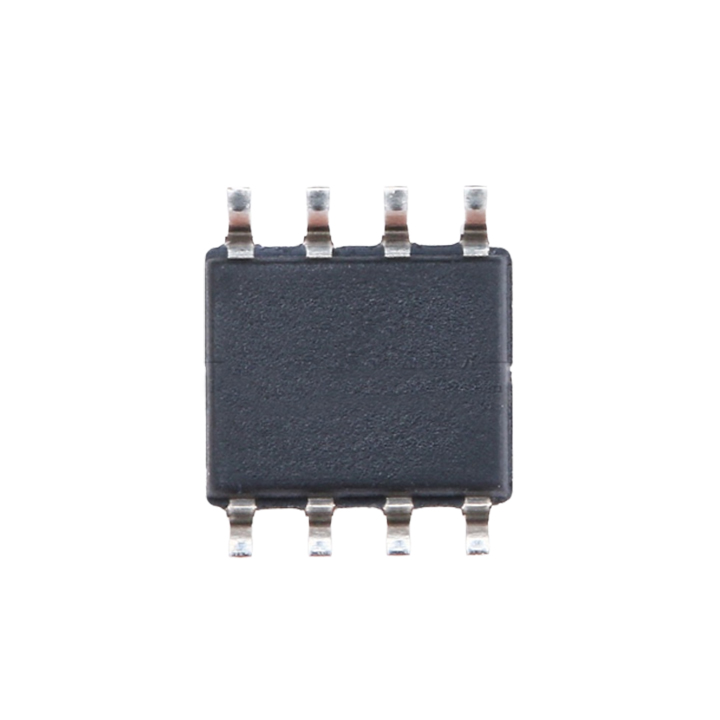

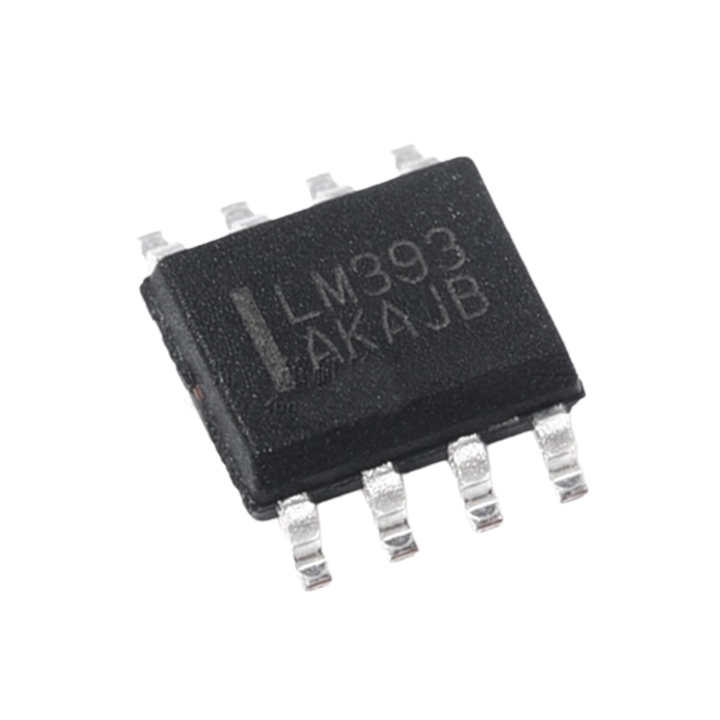

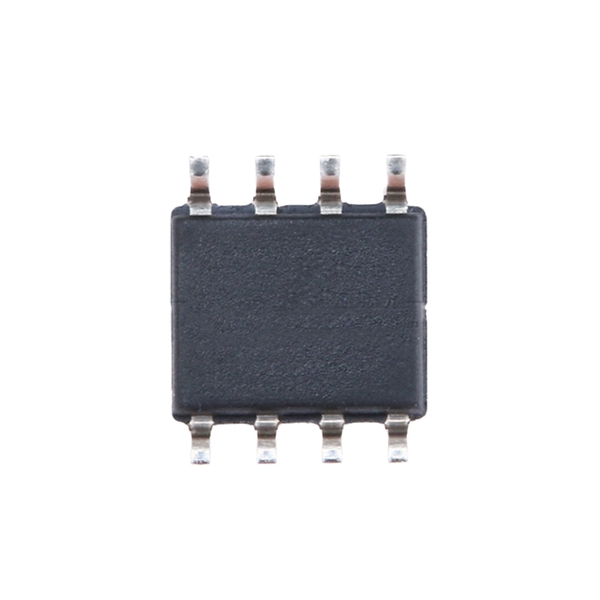

IC LM393 SOP8

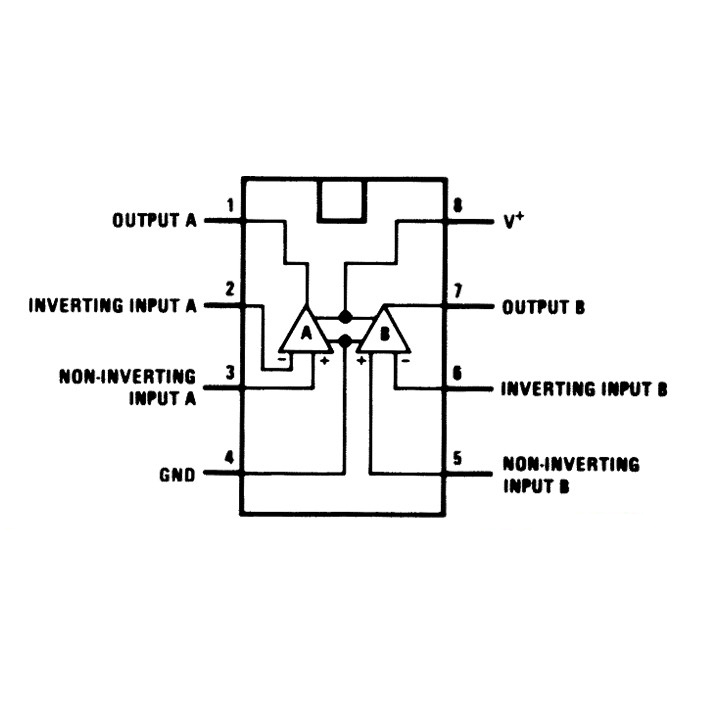

Sơ Đồ Chân IC LM393
