Led 7 Thanh 0.36 Inch Anot Chung

Led 7 Thanh 0.36 Inch Anot Chung

✔️ LED 7 thanh 0.36 inch Anot chung là một loại LED hiển thị 7 đoạn (7-segment display) có kích thước chữ số 0.36 inch (~9mm), sử dụng cấu hình anot chung (common anode).

Đặc điểm chính:

✔️ Cấu tạo: gồm 7 LED nhỏ sắp xếp thành hình số 8 (7 đoạn) + 1 LED chấm thập phân (DP).

✔️ Kích thước hiển thị: cao khoảng 0.36 inch (~9mm).

✔️ Anot chung (CA – Common Anode):

✔️ Các cực dương (+) của tất cả LED được nối chung vào một chân.

✔️ Muốn bật một đoạn, ta cấp mức thấp (0V) vào chân catot của đoạn đó (qua điện trở hạn dòng).

✔️ Màu phát sáng: đỏ

✔️ Số chân: thường 10 chân (2 chân anot chung + 8 chân điều khiển các đoạn a, b, c, d, e, f, g, dp).

Nguyên lý hoạt động:

✔️ Muốn hiển thị số, ta bật/tắt các đoạn tương ứng.

Ví dụ: số 1 → bật đoạn b và c.

✔️ Số 8 → bật cả 7 đoạn a, b, c, d, e, f, g.

✔️ Vì là anot chung, cần cấp VCC (+) vào chân chung, sau đó điều khiển bằng mức 0 (GND) cho từng đoạn muốn sáng.

Ứng dụng:

✔️ Hiển thị số trong đồng hồ điện tử, mạch đếm, mạch đo điện áp, ampe kế số, nhiệt kế, tần số kế.

✔️ Dùng trong các kit học tập vi điều khiển (Arduino, PIC, STM32, 8051) để làm quen với cách điều khiển LED 7 đoạn.

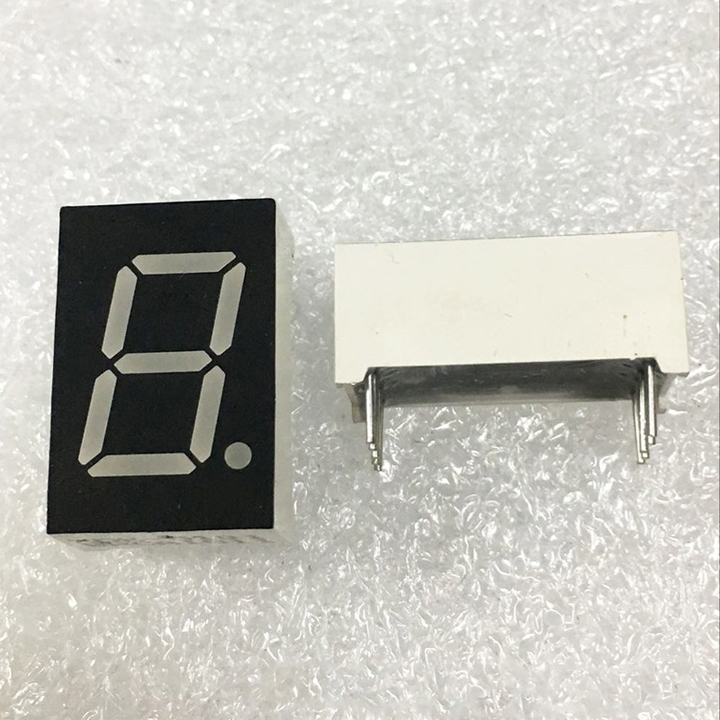

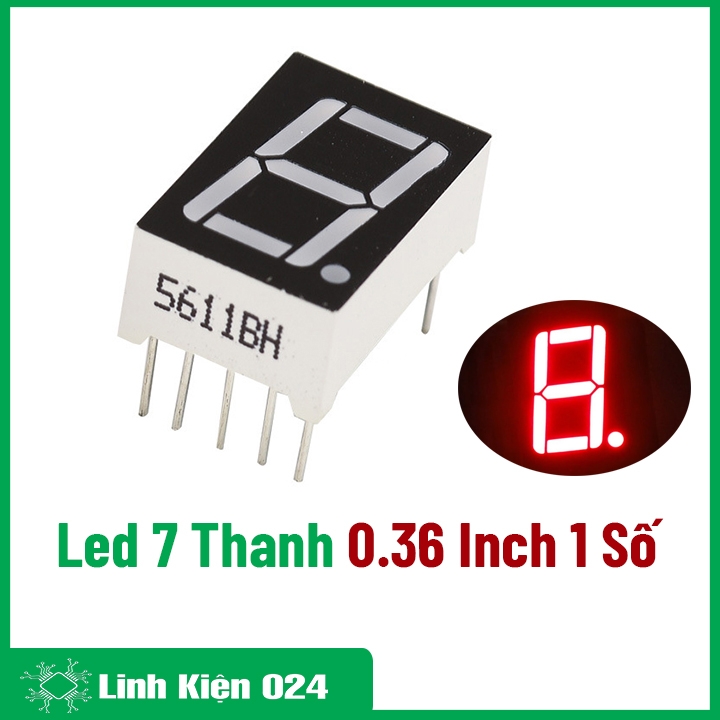

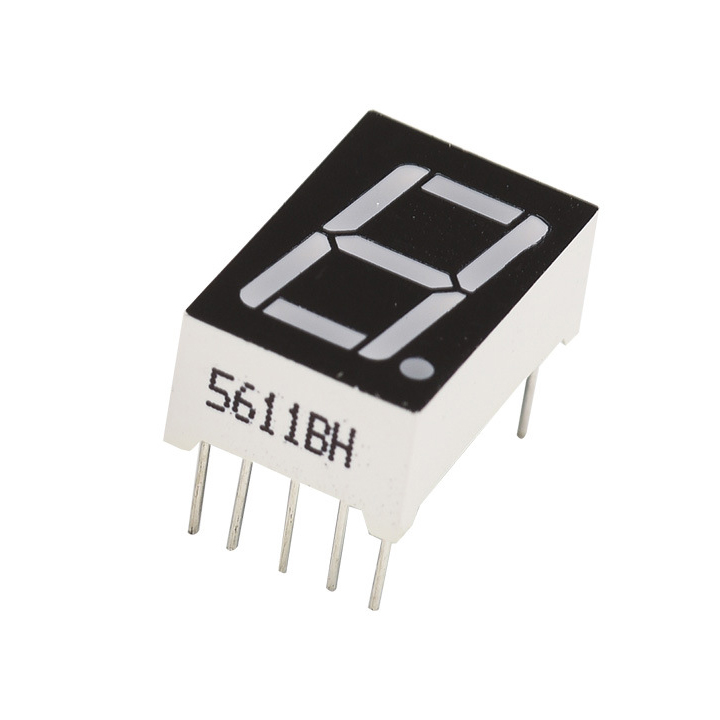

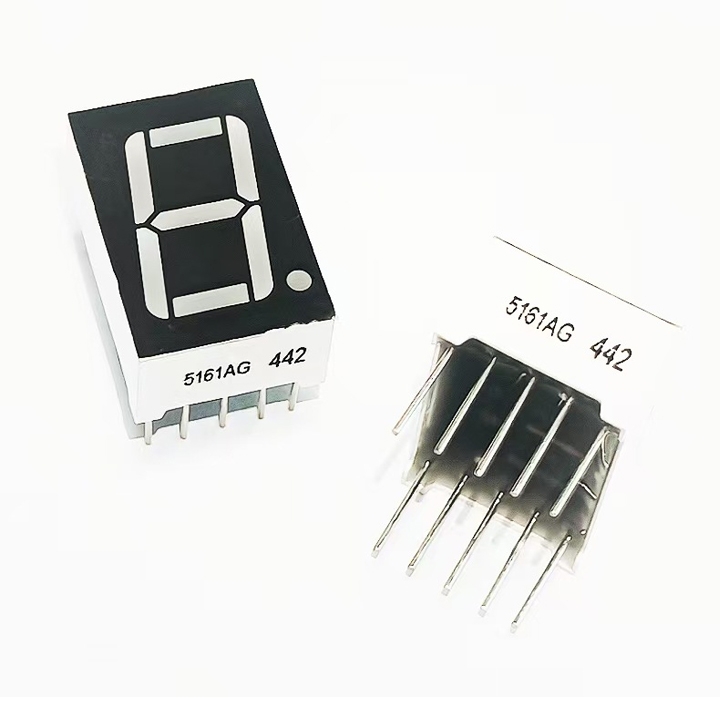

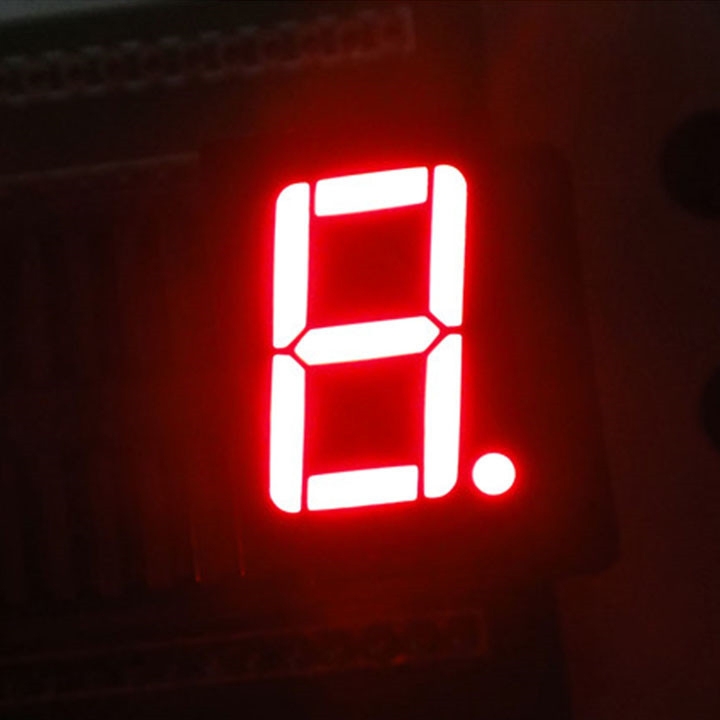

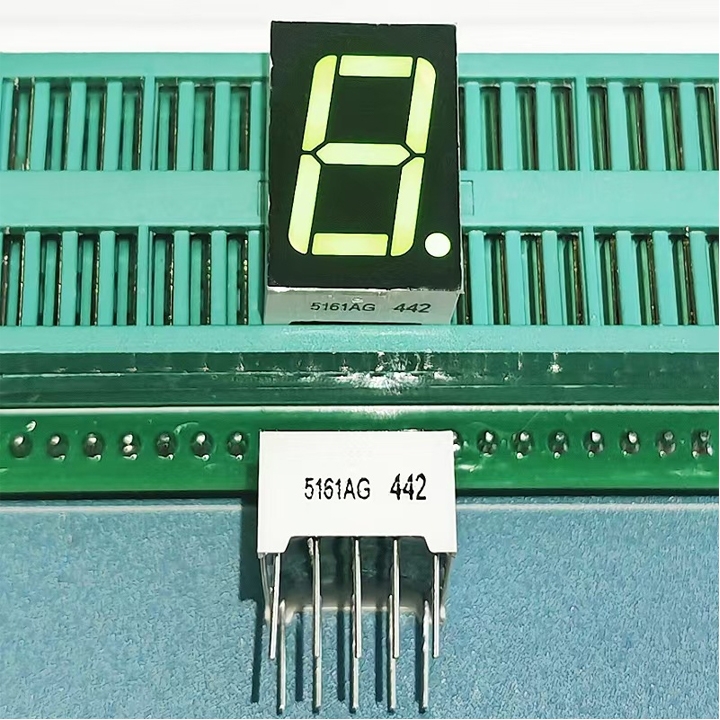

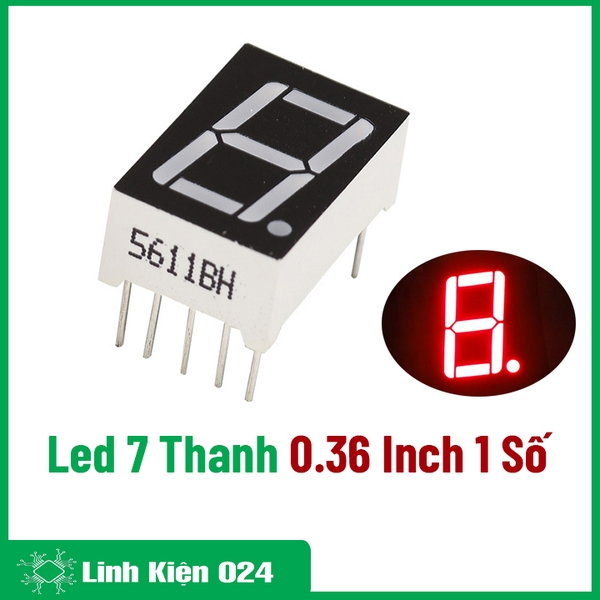

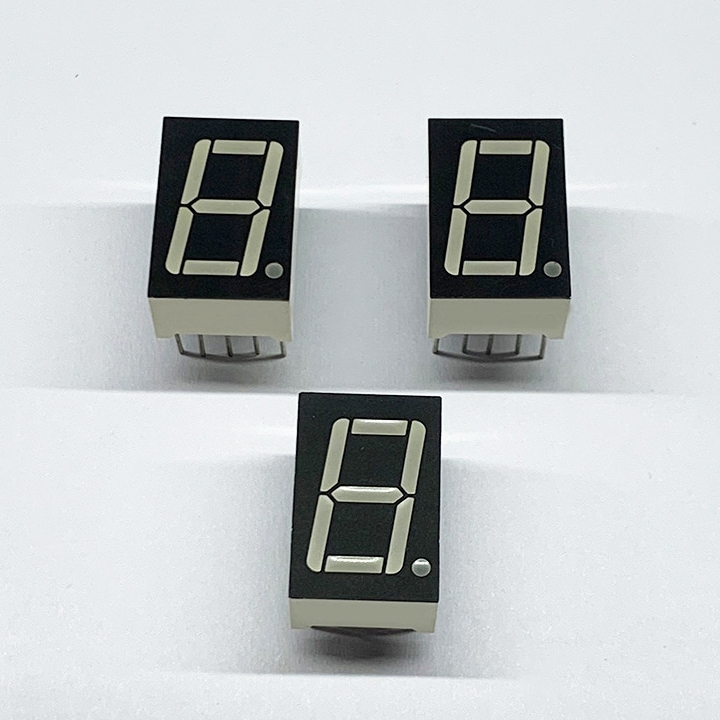

Hình Ảnh Led 7 Thanh 0.36 Inch Anot Chung

Led 7 Thanh 0.36 Inch Anot Chung

Led 7 Thanh 0.36 Inch Anot Chung 10 Chân

Led 7 Thanh 0.36 Inch Anot Chung

Led 7 Thanh 0.36 Inch Anot Chung
