IC Audio LM3915N - DIP18
✔️ LM3915N - DIP18 là một IC (mạch tích hợp) dùng để hiển thị mức tín hiệu dạng thanh LED (bar graph) hoặc chấm LED (dot), với đầu vào là tín hiệu analog. Nó đặc biệt hữu ích trong các ứng dụng như đồng hồ đo âm thanh (VU meter), đo mức điện áp, hoặc làm đồng hồ đo công suất audio.
🔍 Thông tin chi tiết về LM3915N:
| Thuộc tính | Mô tả |
|---|---|
| Tên đầy đủ | LM3915N |
| Dạng đóng gói | DIP-18 (Dual In-line Package 18 chân) |
| Chức năng | Điều khiển 10 LED theo logarit của tín hiệu đầu vào |
| Thang hiển thị | Mỗi LED đại diện cho mức tăng 3 dB |
| Điện áp hoạt động | 3V – 25V |
| Dòng cấp tối đa cho mỗi LED | Khoảng 30 mA |
| Chế độ hiển thị | Dạng thanh (bar) hoặc chấm (dot) (chọn được bằng chân Mode) |
🧠 Nguyên lý hoạt động:
✔️ IC LM3915 nhận một tín hiệu analog đầu vào (thường từ 0 – 1.2V hoặc 0 – 2V tùy cấu hình).
✔️ Nó chia mức tín hiệu này thành 10 bước logarit, tương ứng với 10 LED hiển thị.
✔️ Thay vì chia đều như LM3914 (thang tuyến tính), LM3915 dùng thang logarit, phù hợp cho âm thanh (mức dB).
📦 Ứng dụng phổ biến:
✔️ Đồng hồ VU meter LED cho âm thanh (đèn nháy theo nhạc)
✔️ Đo mức tín hiệu âm thanh trong mixer, ampli
✔️ Đo mức điện áp (có thể cấu hình lại để dùng đo pin, nguồn)
✔️ Thiết kế đồng hồ đo dòng điện (nếu có mạch chuyển đổi dòng – áp)

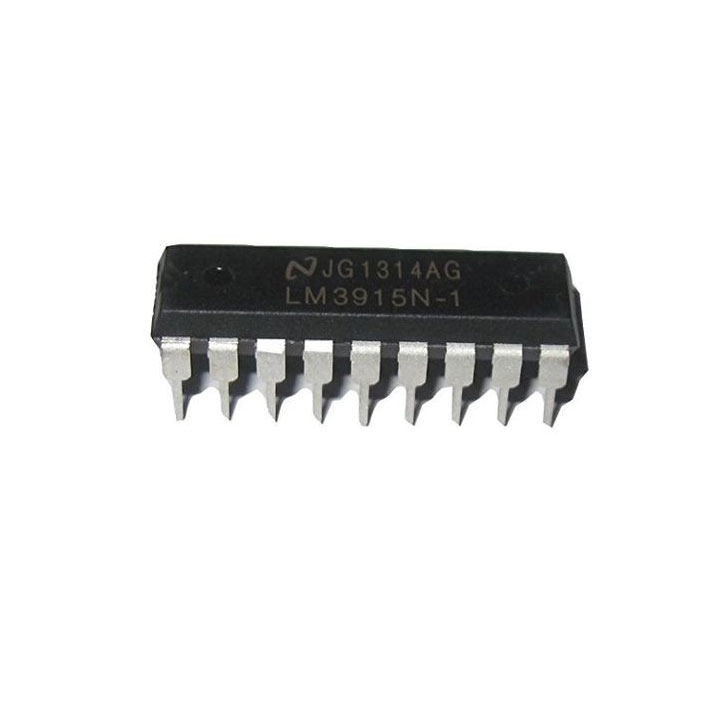

Hình Ảnh IC LM3915N - DIP18

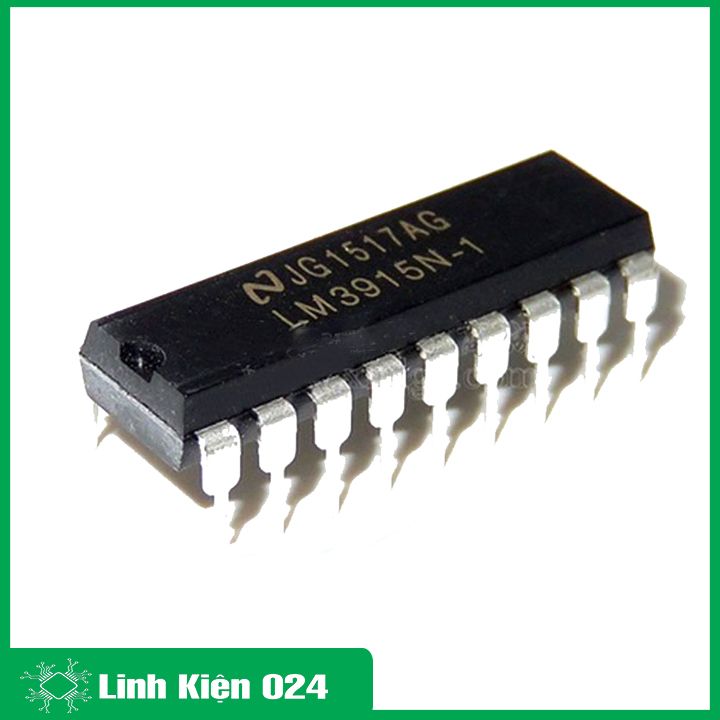

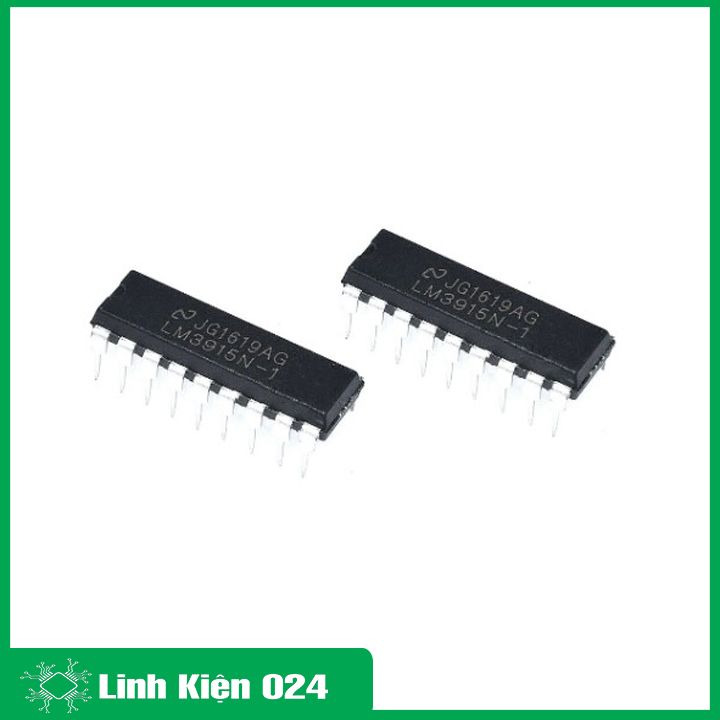

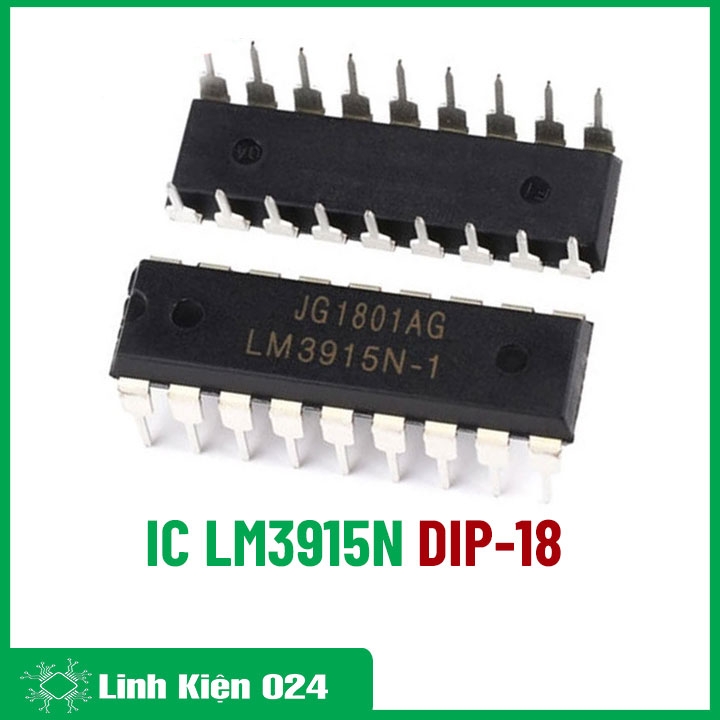

IC LM3915N - DIP18

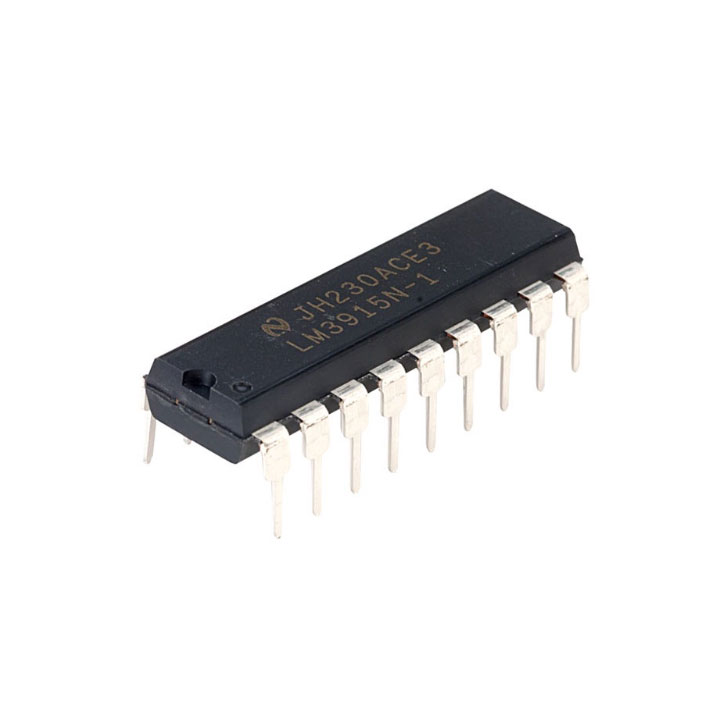

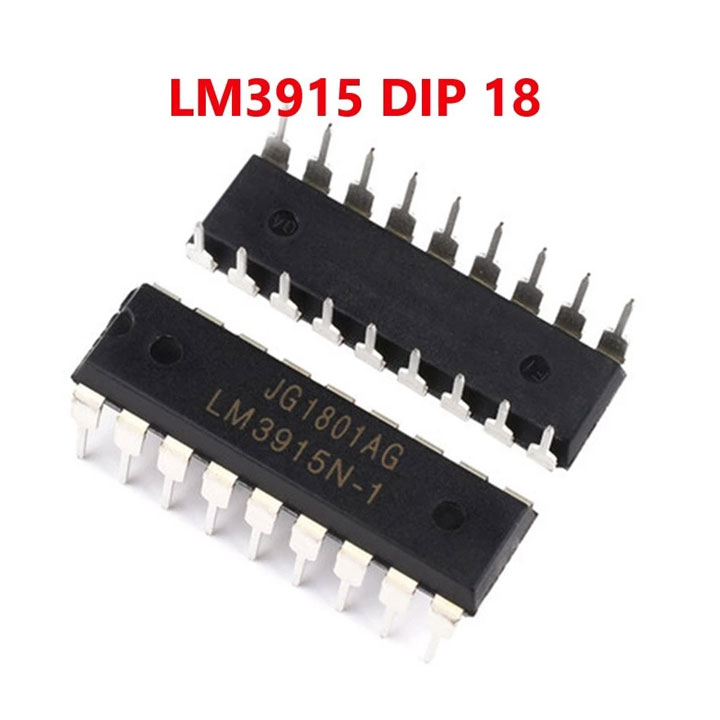

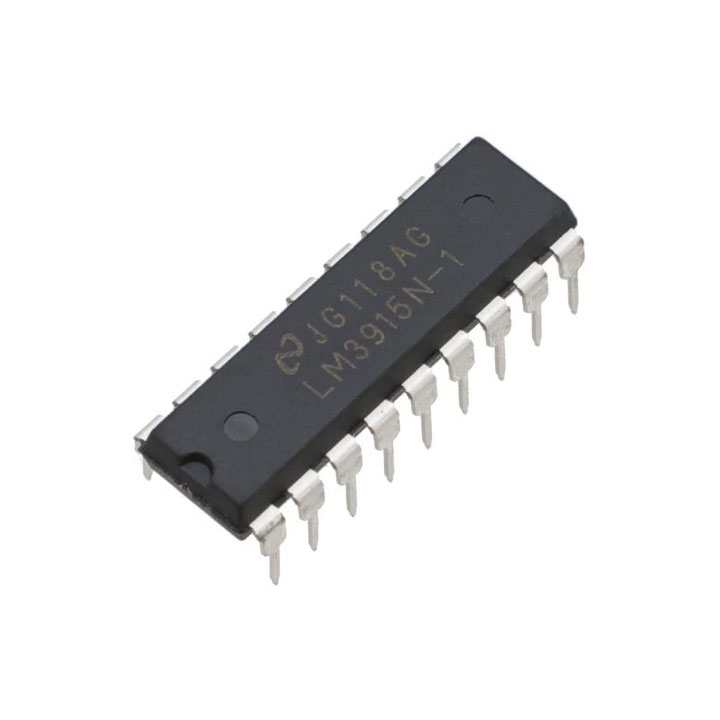

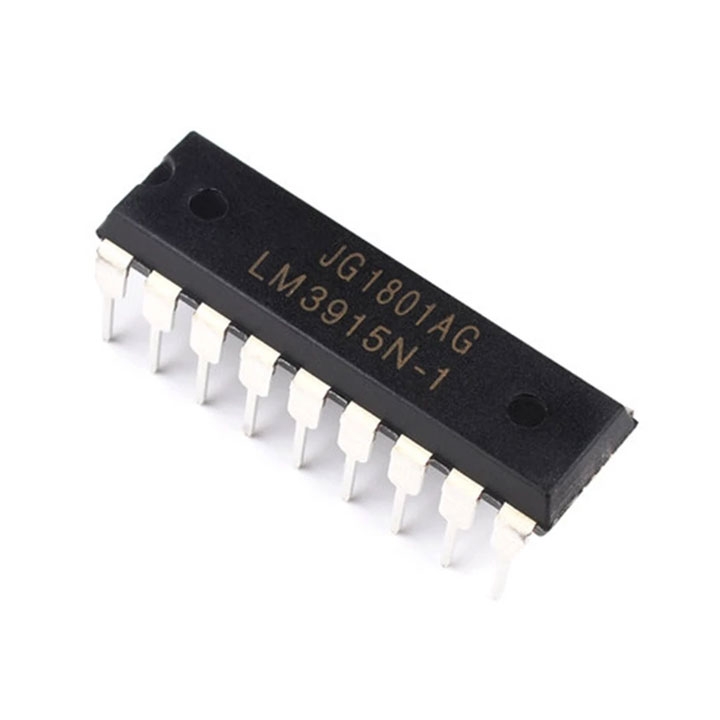

LM3915N - DIP18

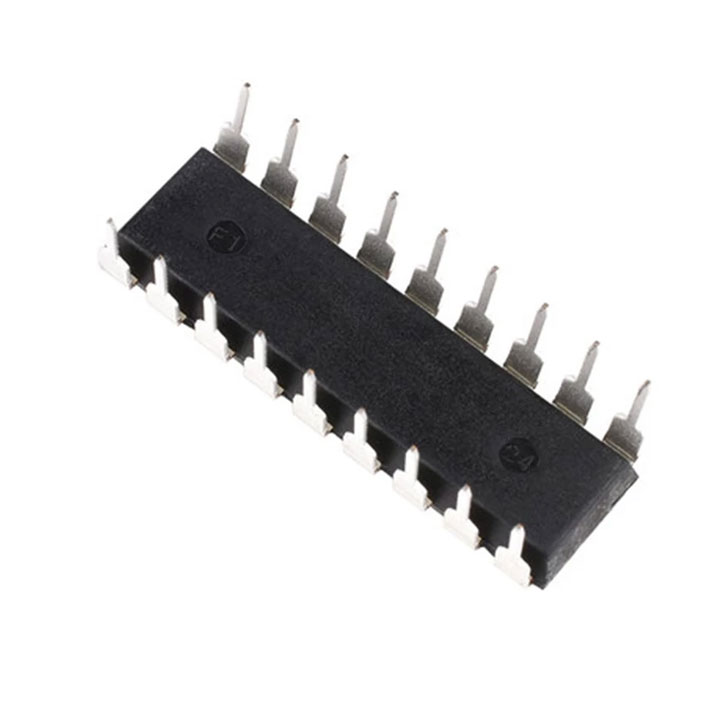

Mặt Sau LM3915N - DIP18
